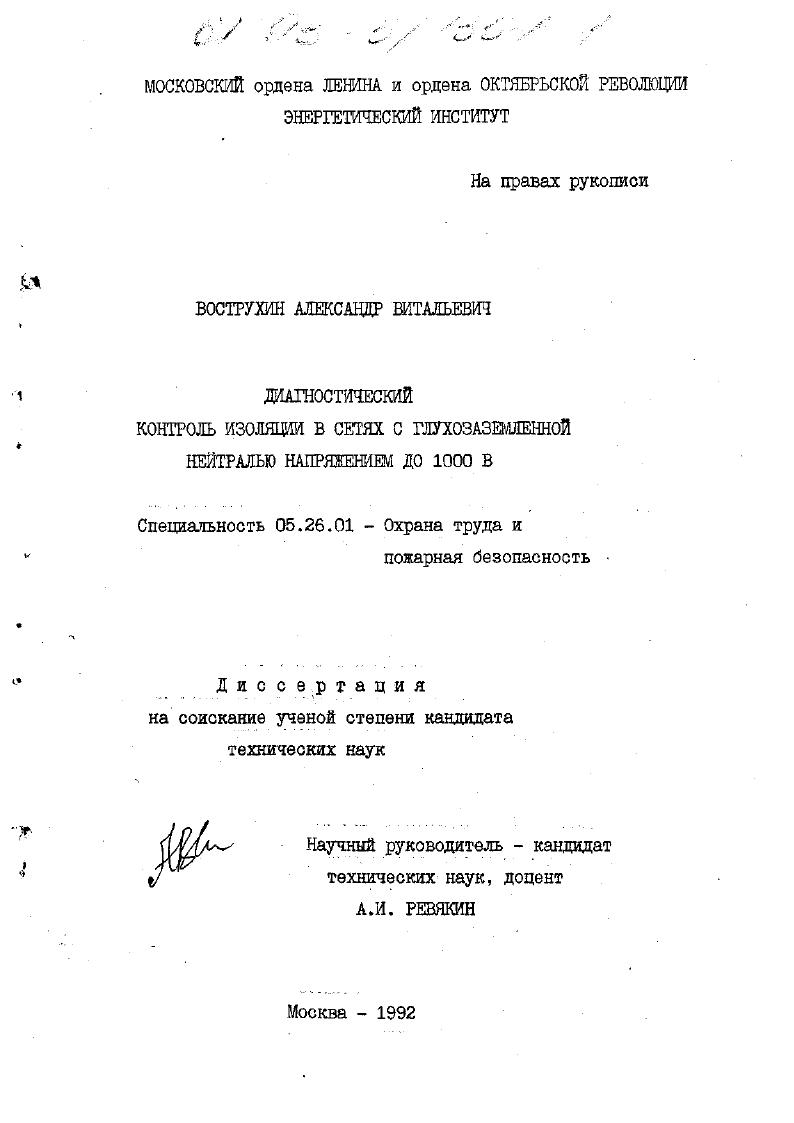

Диагностический контроль изоляции в сетях с глухозаземленной нейтралью напряжением до 1000 В

• Автор: Вострухин, Александр Витальевич
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1992
• Место защиты: Москва
• Количество страниц: 121 с. : ил.

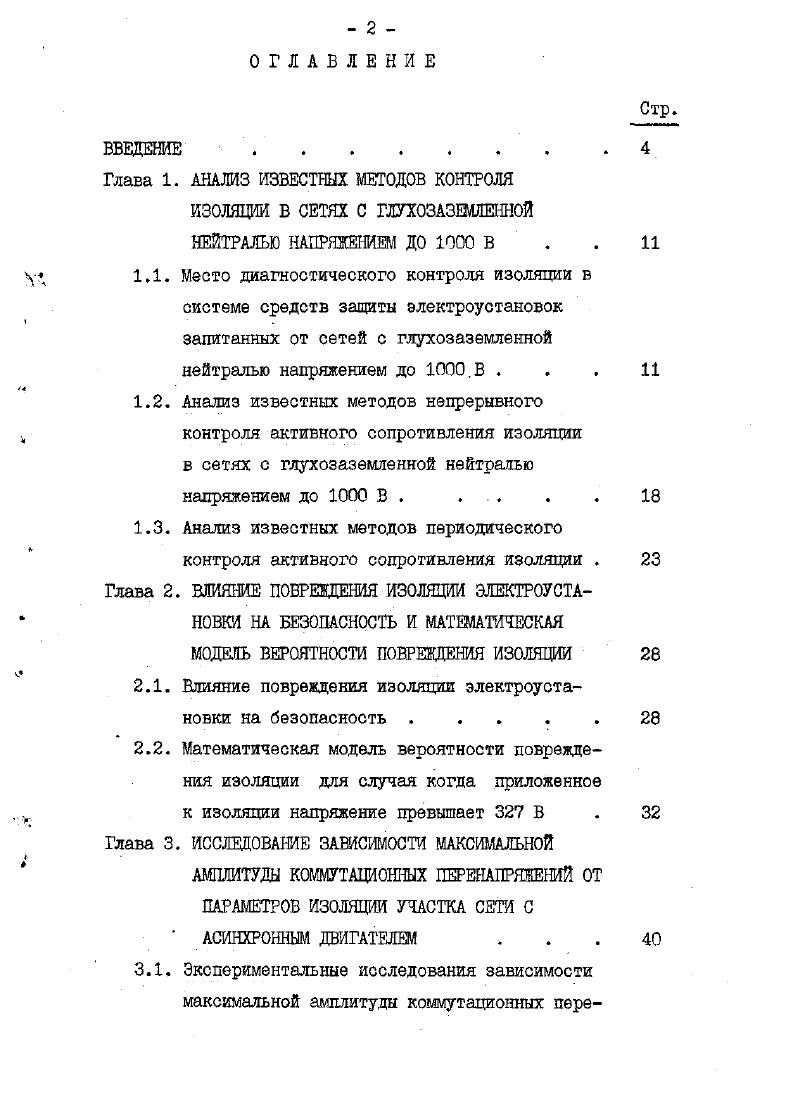

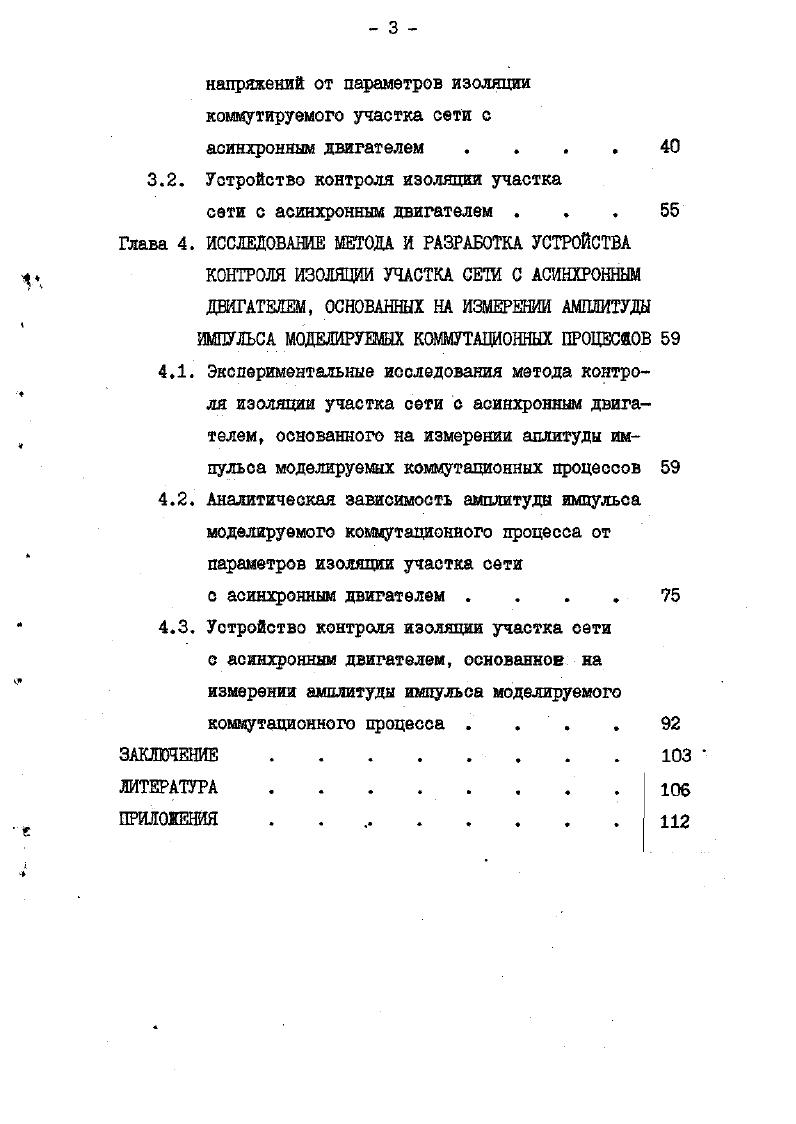

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ . .

Глава 1. АНАЛИЗ ИЗВЕСТНЫ МЕТОДОВ КОНТРОЛЯ

ИЗОЛЯЦИИ В СЕТЯХ С ГЛУХОЗАЗШЛЕННОЙ НЕЙТРАЛЬЮ НАПРЯЖЕНИЕМ ДО В . .

1.1. Место диагностического контроля изоляции в системе средств защиты электроустановок залатанных от сетей с глухозаземленной нейтралью напряжением до .В . . .
1.2. Анализ известных методов непрерывного контроля активного сопротивления изоляции в сетях с глухозаземленной нейтралью напряжением до В . . . .
1.3. Анализ известных методов периодического контроля активного сопротивления изоляции .
Глава 2. ВЛИЯНИЕ ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРОУСТАНОВКИ НА БЕЗОПАСНОСТЬ И МАТШТИЧЕСКАЯ МОДЕЛЬ ВЕРОЯТНОСТИ ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ

2.1. Влияние повреждения изоляции электроустановки на безопасность . .

2.2. Математическая модель вероятности повреждения изоляции для случая когда приложенное

к изоляции напряжение превышает 7 В .

Глава 3. ИССЛЕДОВАНИЕ ЗАВИСИМОСТИ МАКЖ1АЛБН0Й
АМПЛИТУДЫ КОММУТАЦИОННЫХ ПЕРЕНАПРЯЖЕНИЙ ОТ ПАРАМЕТРОВ ИЗОЛЯЦИИ УЧАСТКА СЕТИ С АСИНХРОННЫМ ДВИГАТЕЛЕМ .
3.1. Экспериментальные исследования зависимости максимальной амплитуды коммутационных пере
напряжений от параметров изоляции коммутируемого участка сети с асинхронным двигателем
3.2. Устройство контроля изоляция участка
сети с асинхронным двигателем .
Глава 4. ИССЛЕДОВАНИЕ МЕТОДА И РАЗРАБОТКА УСТРОЙСТВА КОНТРОЛЯ ИЗОЛЯЦИИ УЧАСТКА СЕТИ С АСИНХРОННЫМ ДВИГАТЕЛЕМ, ОСНОВАННЫХ НА ИЗМЕРЕНИИ АМПЛИТУДЫ
ИМПУЛЬСА МОДЕЛИРУЕМЫХ КОМОТАЩОННЫХ ПРОЦЕССОВ
4.1. Экспериментальные исследования метода контро
ля изоляции участка сети с асинхронным двигателем, основанного на измерении аплитуды импульса моделируемых коммутационных процессов
4.2. Аналитическая зависимость амплитуды импульса моделируемого коммутационного процесса от
параметров изоляции участка сети с асинхронным двигателем
4.3, Устройство контроля изоляции участка сети с асинхронным двигателем, основанное на
измерении амплитуды импульса моделируемого коммутационного процесса
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Проведенный анализ, указанных выше известных работ, свидетельствует об отсутствии фундаментальных теоретических исследований в области диагностического контроля изоляции для сетей
с глухозаземяеяной нейтралью напряжением до В, В частности, отсутствует математическая модель, адекватно отражающая сущность процесса повреждения изоляции. Не разработаны принципы и методы, а также технические решения, позволяющие реализовать диагностический контроль изоляции для сетей с глухозазешгенной нейтралью напряжением до В. Основной целью и главной задачей настоящей работы является выбор математической модели адекватно отражающей процесс нарушения работоспособности изоляции, разработка принципа и метода диагностического контроля изоляции электрооборудования запитанного от сети о глухозаземленной нейтралью напряжением до В. Установить параметры, которые характеризуют работоспособность изоляции. Разработать цриниип диагностического контроля изоляции. Разработать и исследовать метод диагностического контроля изоляции, в частности, участка сети с АД. Разработать устройство диагностического контроля изоляции участка сети с АД и его принципиальную схему. Изготовить и опробировать опытный образец устройства диагностического контроля изоляции участка сети с АД на реальных объектах. Установлено, что известные методы непрерывного контроля изоляции в сетях с глухозаземленной нейтралью напряжением до В, основанные на принципе наложения оперативного напряжения на контролируемую сеть, о целью измерения активного сопротивления изоляции относительно земли, не способны дать достоверную информацию о работоспособности изоляции, т. Показано, что источником информации, характеризующей работоспособность изоляции, могут быть коммутационные перенапряжения, возникающие на выводах обмотки АД, при его отключении. Установлено, что в электроустановках, оборудованных АД, максимальная амплитуда перенапряжений, возникающих в результате естественных коммутационных процессов, связанных с отключением АД, зависит от Ш изоляции участка сети с этим двигателем. Установлена аналитическая зависимость амплитуды импульса, моделируемого коммутационного процесса, по параметрам аналогичного естественному, от. АД. Экспериментально определена зависимость амплитуды, указанного импульса, от ПН между выводами обмотки АД. Разработаны методы диагностического контроля изоляции участка сети о. АД, основанные на измерении амплитуды импульсов, возникающих в результате как естественных, так и моделируемых коммутационных процессов в электроустановках, оборудованных АД. Практическая ценность работы. На основании выполненных исследований, предлагаются принципы контроля изоляции, которые позволяют разрабатывать методы диагностического контроля изоляции электроустановок, оборудованных АД и запитанных от сетей с глухозаземлениой нейтраль напряжением до В. Предлагаемые принципы позволяют разрабатывать методы контроля изоляции отдельных изделий индуктивного характера обмоток АД, трансформаторов, дросселей, реле и т. Принцип контроля изоляции, основанный на моделировании коммутационных процессов в участке сети с АД, может быть использован для разработки методов контроля изоляции участков сетей, независимо от характера нагрузки, если при этом применить
соответствующие устройства индуктивного характера. Разработаны устройства, которые дают возможность получать комплексную оценку работоспособности обмотки АН. Разработанные устройства позволяют уменьшить отбраковку АД при импульсных испытаниях изоляциина электрическую прочность как в процессе приемосдаточного, так и при эксплуатационном контроле. В общем случае использование устройств основанных на предлагаемых принципах, позволит повысит надежность электрооборудования, а следовательно, безопасность его эксплуатации. АД. Основные результаты работы и отдельные ее разделы докладывались на научнотехнической конференции Проблемы повышения качества и надежности электротехнических устройств в г. Москва, МЭИ й научной конференции Ставропольского сельскохозяйственного института в г. Ставрополь
всесоюзном научнотехническом семинаре и Перспективные технические средства обеспечения электробезопасности в промышленности в г, г. Ставрополь.
