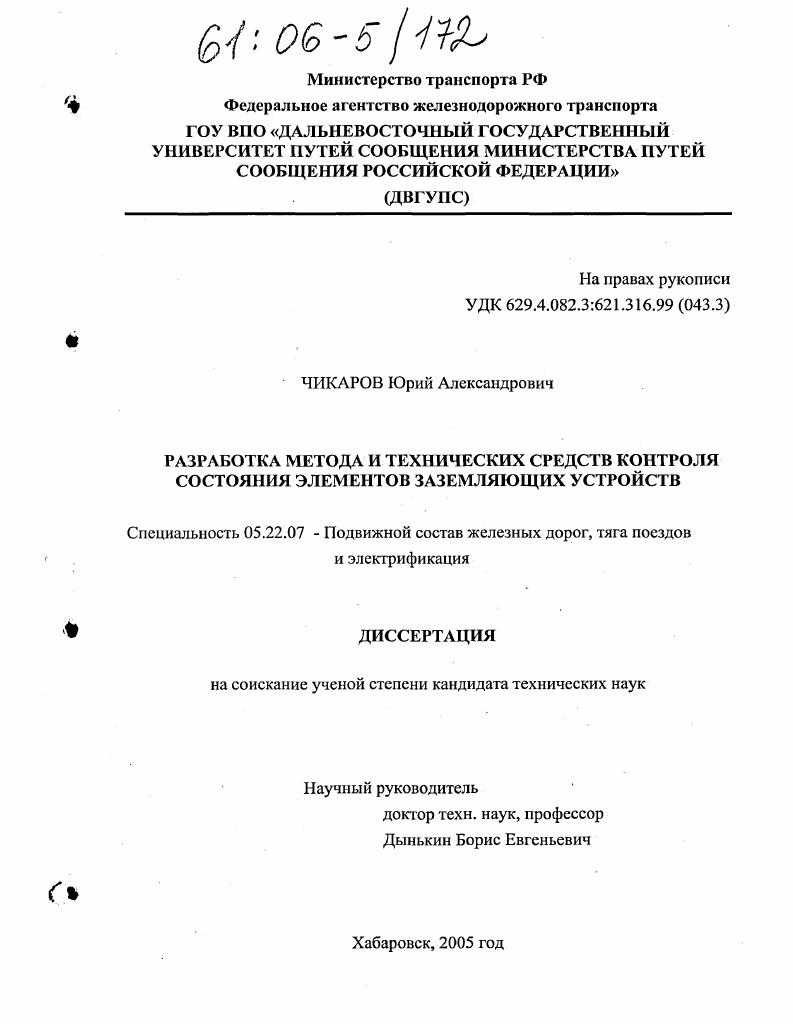

Разработка метода и технических средств контроля состояния элементов заземляющих устройств

• Автор: Чикаров, Юрий Александрович
• Шифр специальности: 05.22.07
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Хабаровск
• Количество страниц: 140 с. : ил.

ВВЕДЕНИЕ
МЕСТО И РОЛЬ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВА СИСТЕМЕ ЭЛЕКТРОСНАБЖЕНИЯ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА МАТЕМАТИЧЕСКАЯ МОДЕЛЬ РАБОТЫ СЛОЖНОГО ЗАЗЕМЛЯЮ ЩЕГО УСТРОЙСТВА.
2.1. Анализ изменения собственных параметров проводника сетки заземляющего устройства в зависимости от величины и частоты протекающего по нему тока.
2.2. Исследование характера распределения напряженности магнитного поля над горизонтальным элементом сетки сложного заземляющего устройства

2.3. Расчет токораспределеиия по элементам сетки сложного заземляю

щего устройства при его целостности и при наличии повреждений отдельных его элементов
2.3.1. Математическое моделирование процессов в сетке сложного заземляющего устройства

2.3.2. Компьютерное моделирование процессов в сетке сложного заземляющего устройства

РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПРОЦЕССОВ, ПРОТЕКАЮЩИХ В КОНТУРЕ СЛОЖНОГО ЗУ
3.1 Влияние формы и частоты контрольных сигналов на процессы в заземляющем устройстве
3.2 Опытное определение реальной картины токораспределеиия по элементам контура сложного заземляющего устройства при его целостности и при повреждении его горизонтальных элементов
РАЗРАБОТКА МЕТОДИКИ И УСТРОЙСТВА КОНТРОЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ
4.1 Требования к разрабатываемой методике и устройству контроля состояния заземляющих устройств
4.2 Результаты разработки устройства контроля технического состояния заземляющих устройств
4.2.1 Разработка функциональной схемы устройства контроля состояния заземляющих устройств
4.2.2 Разработка опытного образца устройства контроля состояния заземляющих устройств
4.2.3 Устройство и работа отдельных функциональных блоков и модулей устройства
4.2.4 Результаты и порядок проведения испытаний устройства контроля технического состояния заземляющих устройств
4.3 Техникоэкономическое обоснование применения устройства контроля технического состояния заземляющих устройств
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Заземляющие устройства электроустановок выполняют функции защитного, а в определенных случаях и рабочего заземления тяговые подстанции переменного тока, молниезащиты, а также функцию выравнивания потенциала на поверхности земли на территории электроустановки для обеспечения необходимых условий электробезопасности персонала на территории элеткроустановки. В связи с применением современных микроэлектронных устройств на объектах энергетики, промышленности, транспорта и средств связи возникла проблема обеспечения их электромагнитной совместимости, решение которой также невозможно без правильного выполнения и эксплуатации ЗУ. В настоящее время эксплуатационная длина электрифицированных линий железных дорог России достигла ,0 тыс. Развернутая длина контактной сети 5, 2 тыс. Количество тяговых подстанций составляет шт. Удельный вес электрической тяги в струкгуре энергопотребления составляет ,3 3. Выработали нормативные сроки от общего числа тяговых подстанций и общей протяженности контактной сети. При этом отказов устройств вызваны их старением и износом. Ограниченные финансовые ресурсы отрасли не позволяют провести полную замену устройств, выработавших ресурс. В сложившихся условиях в качестве главного направления технической политики отрасли, определяемого Стратегией научнотехнической политики в новых условиях работы железнодорожного транспорта и Программой модернизации и развития хозяйства электроснабжения на годы избрано направление модернизации устройств электроснабжения с минимизацией затрат на ремонт и обновление. Важная роль в решении задач обновления и модернизации системы электроснабжения железнодорожного транспорта отведена отраслевой науке. Перед ней поставлены задачи по разработке способов продления срока службы оборудования, по защи те от коррозии и созданию средств диагностики коррозионных разрушений. Широкое использование электроэнергии во всех отраслях промышленности, на транспорте, в сельском хозяйстве и быту привело к значительному расширению круга лиц, связанных с эксплуатацией электроустановок. В связи с этим вопросы электробезопасности при обслуживании электрооборудования приобретают нарастающее значение. Проблемы повышения элсктробезопасности решаются совершенствованием средств защиты персонала электроустановок, созданием новых принципов и методов защиты с учетом достижений науки и практики в области электробсзопасности. В энергетике, где большая часть работающих связана с эксплуатацией электрооборудования, удельный вес электротравм в общем количестве несчастных случаев составляет ,5 . Другая картина образуется, если рассматривать только смертельные несчастные случаи. Из общего количества несчастных случаев со смертельным исходом в энергетике до и более происходит в результате поражения электрическим током. Заземляющие устройства электроустановок сложное техническое сооружение, состоящее из контуров заземления, проложенных в виде сетки в земле, и множества проводников, соединяющих корпуса и выводы электрооборудования, щиты переменного тока, панели релейной защиты РЗ с контуром заземления, а также отдельные контуры между собой. Они выполняются как правило, из стальных элементов, которые со временем меняют свои механические и физические свойства, подвергаясь коррозии, механическим, пучинным явлениям и другим повреждениям. Заземляющие устройства имеют различное назначение защитное, в том числе выравнивающее, экранирующее, местное локальное, повторное рабочее функциональное информационное, логическое, сигнальное молниезащитное, совмещенное. При правильно рассчитанных и соответствующим образом эксплуатируемых заземляющих устройствах, последние могут обеспечивать также требования электромагнитной совместимости устройств РЗА, телемеханики, связи автоматизированных систем управления АСУ с электроустановками, в которых работают. В зависимости от назначения ЗУ может выполнять одну или несколько функций, каждая из которых определяется рядом нормативных требований. Важнейшим требованием, предъявляемым к любому ЗУ, является требование обеспечения гарантированной защиты людей от поражения электрическим током независимо от природы тока. Ток может быть вызван работой электроустановки или прямым ударом молнии ПУМ. Как в том, так и в другом случае ЗУ должно обеспечивать гарантированную элсктробезопасность людей, находящихся на территории ЗУ и в зоне растекания его тока.
