Совершенствование технологического процесса и оптимизация параметров рабочих органов машины для посадки табака в поле

• Автор: Попов, Георгий Владимирович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Краснодар
• Количество страниц: 200 с. : ил.

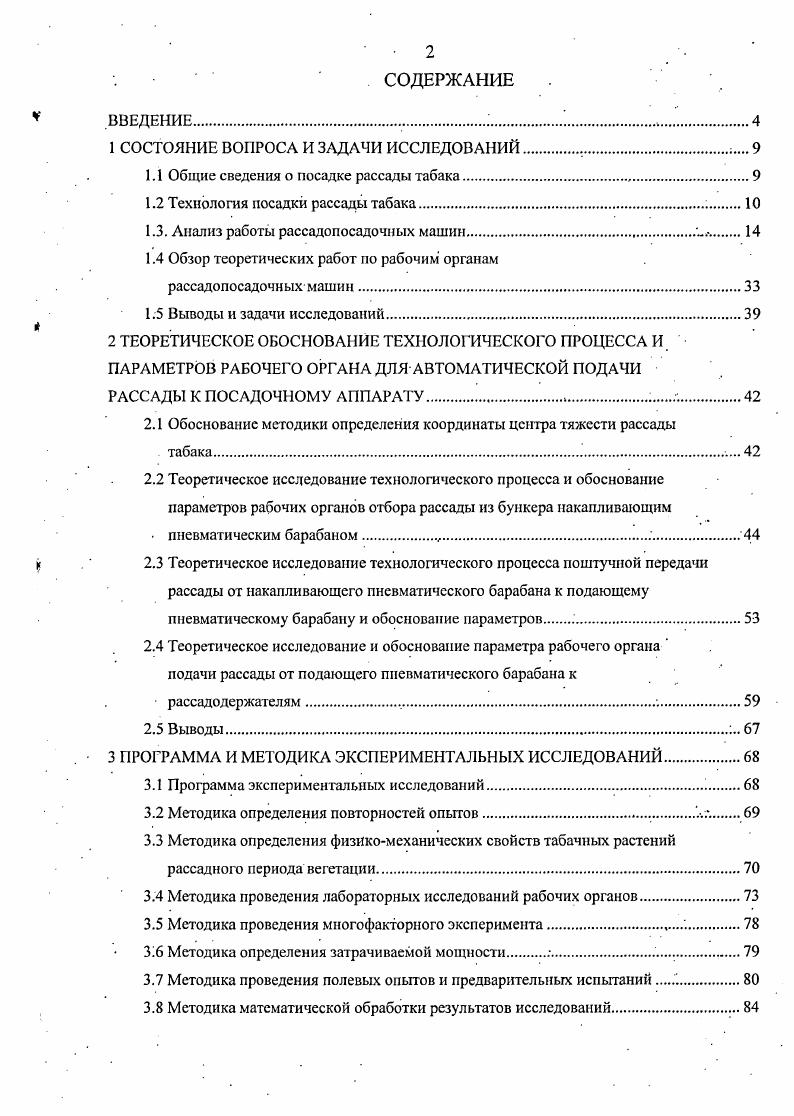

ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1 Общие сведения о посадке рассады табака.

1.2 Технология посадки рассады табака.

1.3. Анализ работы рассадопосадочных машин

1.4 Обзор теоретических работ но рабочим органам

рассадопосадочных машин.

1.5 Выводы и задачи исследований.

2 ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА И ПАРАМЕТРОВ РАБОЧЕГО ОРГАНА ДЛЯ АВТОМА ТИЧЕСКОЙ ПОДАЧИ

РАССАДЫ К ПОСАДОЧНОМУ АППАРАТУ.

2.1 Обоснование методики определения координаты центра тяжести рассады

. табака.
2.2 Теоретическое исследование технологического процесса и обоснование параметров рабочих органов отбора рассады из бункера накапливающим
пневматическим барабаном.
2.3 Теоретическое исследование технологического процесса поштучной передачи рассады от накапливающего пневматического барабана к подающему пневматическому барабану и обоснование параметров
2.4 Теоретическое исследование и обоснование параметра рабочего органа подачи рассады от подающего пневматического барабана к
рассадо держателям .
2.5 Выводы.
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
3.1 Программа экспериментальных исследований
3.2 Методика определения повторностей опытов
3.3 Методика определения физикомеханических свойств табачных растений рассадного периода вегетации.
3.4 Методика проведения лабораторных исследований рабочих органов
3.5 Методика проведения многофакторного эксперимента.
У.6 Методика определения затрачиваемой мощности
3.7 Методика проведения полевых опытов и предварительных испытаний.
3.8 Методика математической обработки результатов исследований.

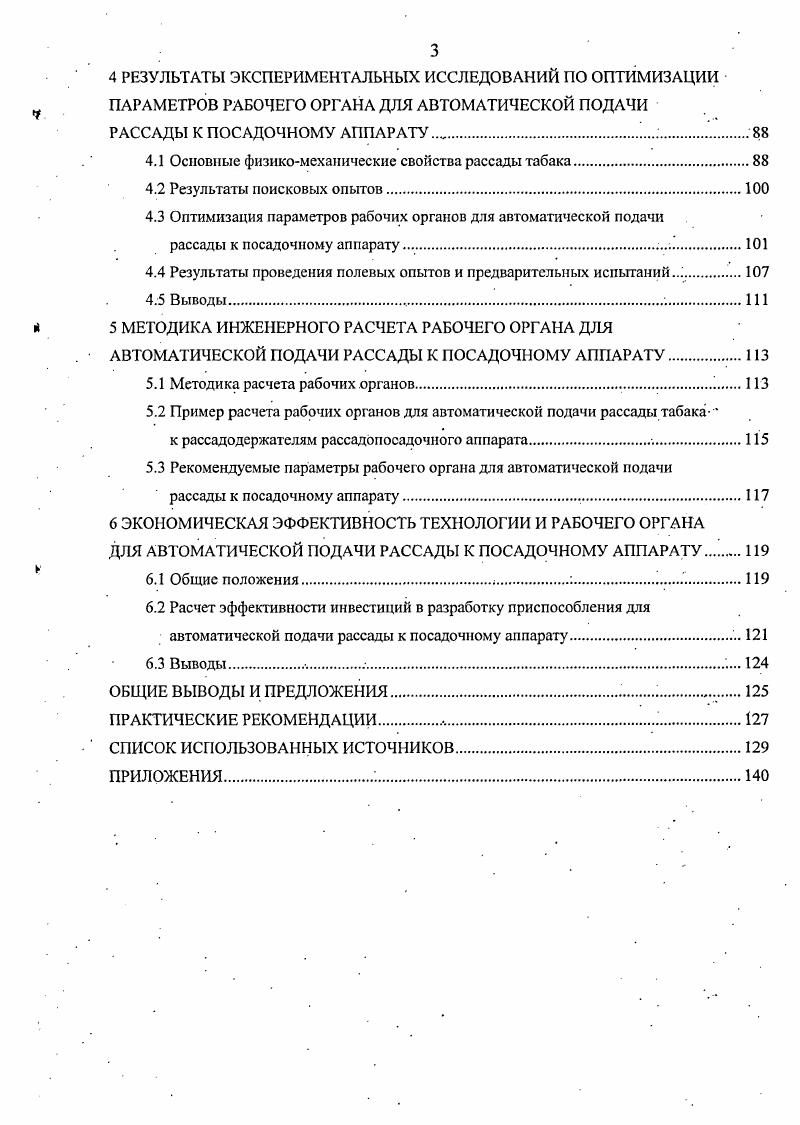

4 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПО ОПТИМИЗАЦИИ ПАРАМЕТРОВ РАБОЧЕГО ОРГАНА ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ
РАССАДЫ К ПОСАДОЧНОМУ АППАРАТУ
4.1 Основные физикомеханические свойства рассады табака.
4.2 Результаты поисковых опытов.
4.3 Оптимизация параметров рабочих органов для автоматической подачи
рассады к посадочному аппарату
4.4 Результаты проведения полевых опытов и предварительных испытаний.
4.5 Выводы
й 5 МЕТОДИКА ИНЖЕНЕРНОГО РАСЧЕТА РАБОЧЕГО ОРГАНА ДЛЯ
АВТОМАТИЧЕСКОЙ ПОДАЧИ РАССАДЫ К ПОСАДОЧНОМУ АППАРАТУ.
5.1 Методика расчета рабочих органов .
5.2 Пример расчета рабочих органов для автоматической подачи рассады табака
к рассадодержателям рассадопосадочного аппарата.
5.3 Рекомендуемые параметры рабочего органа для автоматической подачи
рассады к посадочному аппарату
6 ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ТЕХНОЛОГИИ И РАБОЧЕГО ОРГАНА ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ РАССАДЫ К ПОСАДОЧНОМУ АППАРАТУ.
6.1 Общие положения 1.
6.2 Расчет эффективности инвестиций в разработку приспособления для автоматической подачи рассады к посадочному аппарату
6.3 Выводы.
ОБЩИЕ ВЫВОДЫ И ПРЕДЛОЖЕНИЯ.
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.
ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ


По многочисленным данным 5, 9, , , , , , , , , , обработка зоны рядка, совмещенная с посадкой, позволяет увеличить запасы влаги в почве, уменьшить опасность возникновения эрозии и свести к минимуму число проходов агрегата, а это значительно сокращает затраты труда и средств на весь цикл обработки. По тем же данным такое совмещение операций не снижает урожайность сельскохозяйственных культур. Рассадопосадочные машины, первоначально называвшиеся пересадочными или посадочными машинами, появились в г. В г. Бюро по сельскохозяйственной механике, одна из таких машин, изго
товленная в Америке и предназначенная для посадки рассады хлопчатника, капусты, табака и других растений, высаживаемых на значительном расстоянии друг от друга, была испытана в питомнике Десятово Харьковской губернии на посадке капусты и томатов 1,2. Сельскохозяйственное производство располагает различными машинами для посадки рассады овощных и технических культур, в том числе и табака, которые можно классифицировать, по важнейшим признакам назначению, принципу действия, схеме работы и конструкции основных рабочих органов рисунок 1. Рассадопосадочные машины могут быть предназначены для посадки горшечной или безгоршечной рассады. Каждая из них может быть универсальной. В гг. Испытывались полуавтоматические и автоматические машины для посадки рассады. Автоматической называлась машина, имевшая посадочный аппарат, в захваты которого рассада подавалась без участия человека. Если в захваты посадочного аппарата рассаду подавали сажалыцицы, то такую машину называли полуавтоматической. Простейшая машина не имела посадочного аппарата, рассаду подавала сажальщица в борозду, открываемую сошником ,,,, , 2, 3, 4, 5, 6, 7,8, 9, 1. Существуют две принципиальные схемы посадочных аппаратов дисковые и цепные. В дисковых посадочных аппаратах рассада совершает движение по окружности. В цепных посадочных аппаратах рассада в момент высадки совершает прямолинейнре движение. Привод посадочных аппаратов может быть централизованным от опорноприводных колес через раздаточный вал или индивидуальным от прикатывающих колес. Подача воды к корню растения может происходить порционно или непрерывно при шаге посадки рассады меньше см. В основном на посадочных секциях устанавливаются сошники с острым или тупым углом вхождения в почву. Они могут быть раздвижными и нераздвижными, а также перемещаться относительно несущей рамы в горизонталь
Рисунок 1. Л и В. А. в дисковый радиальное расположение рассадодержателей вкладывание рассады в точке А. Л. д цепной или ременный, обеспечивающий вкладывание рассады в точке А. Прикатывающие колеса изготавливаются неподвижными или регулируемыми по высоте установки, углам сходимости, наклона и с различной геометрией поверхности обода 9, , , , 3, 5. Встречаются две группы рассадодержателей постоянно открытые и постоянно закрытые. Первые бывают закрытыми только от момента захвата рассады до момента высадки. Вторые открываются только в момент захвата и высадки рассады. По принципиальной схеме посадочные аппараты разделяются на пять основных групп см. По принципу действия рассадопосадочные машины классифицируются На простейшие, полуавтоматические и автоматические рисунок 1. Простейшие рассадопосадочные машины представляют собой первое поколение рассадопосадочных машин. Они не имеют высаживающих рабочих органов. На раме посадочной секции таких машин закреплен сошник для открывания борозды и прикатывающие колеса. Подача рассады в борозды производится вручную. Несмотря на простоту конструкции эти машины не получили заметного распространения. Они в силу своего конструктивного несовершенства не могли обеспечить установленный шаг, глубину и вертикальность посадки рассады, а также и прямолинейность рядков , , , , 2. В настоящее время посадку рассады табака проводят рассадопосадочными машинами СКН6 и СКНбЛ. Эти машины шестирядные, навешиваются на трактора МТЗ Беларусь или Т, снабжены ходоуменьшителями и предназначены для посадки рассады табака, овощных, эфиромасленичных и других рассадных культур. Рисунок 1.
