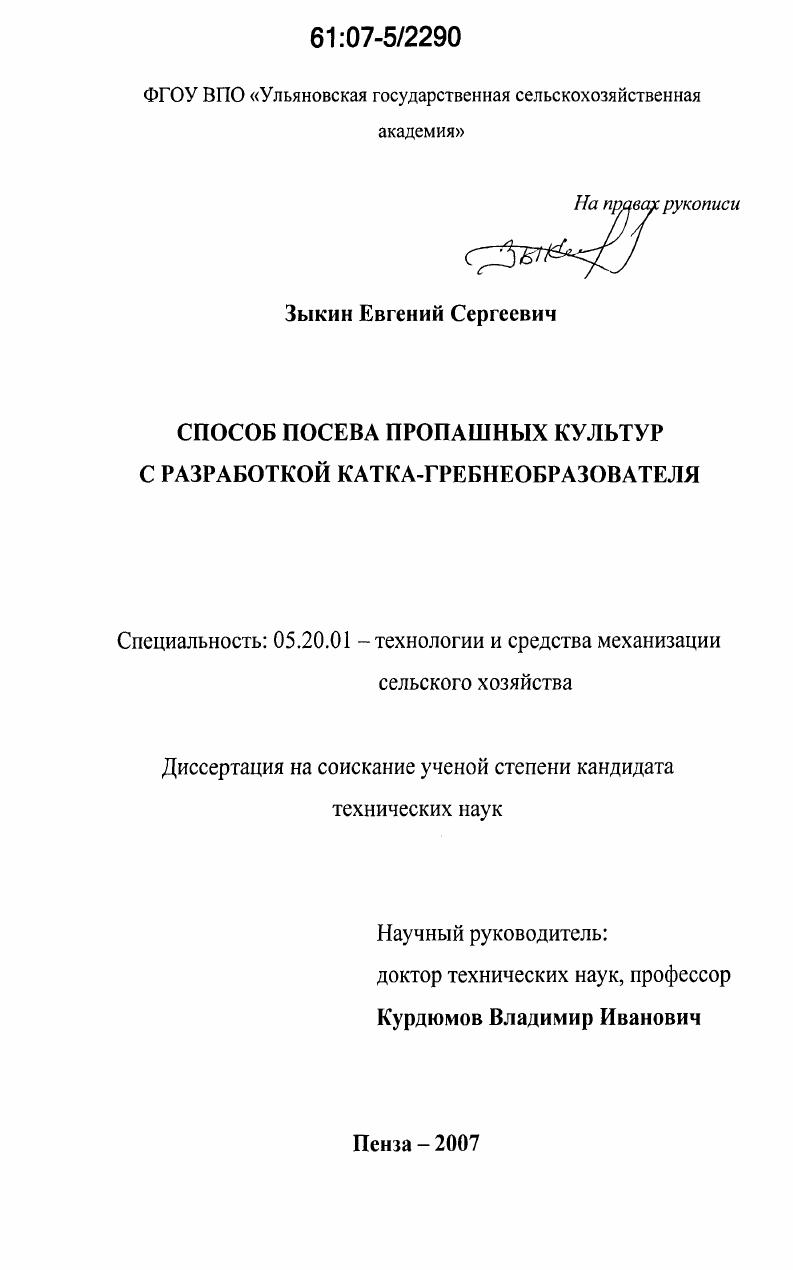

Способ посева пропашных культур с разработкой катка-гребнеобразователя

• Автор: Зыкин, Евгений Сергеевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Пенза
• Количество страниц: 238 с. : ил.

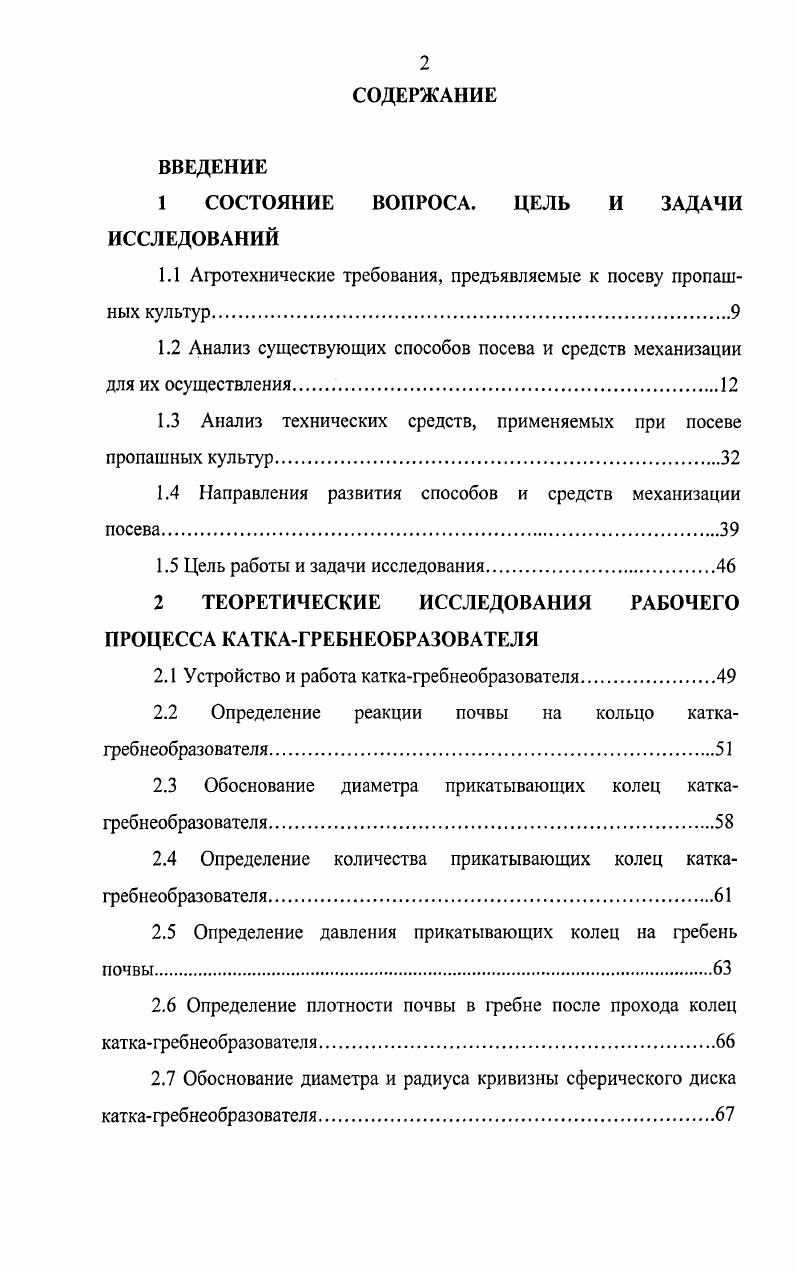

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1 Агротехнические требования, предъявляемые к посеву пропашных культур.

1.2 Анализ существующих способов посева и средств механизации для их осуществления.

1.3 Анализ технических средств, применяемых при посеве пропашных культур

1.4 Направления развития способов и средств механизации посева.

1.5 Цель работы и задачи исследования

2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ РАБОЧЕГО

ПРОЦЕССА КАТКАГРЕБНЕОБРАЗОВАТЕЛЯ

2.1 Устройство и работа каткагребнеобразователя.

2.2 Определение реакции почвы на кольцо каткагребнеобразователя.
2.3 Обоснование диаметра прикатывающих колец катка
гребнеобразователя.
2.4 Определение количества прикатывающих колец катка
гребнеобразователя
2.5 Определение давления прикатывающих колец на гребень почвы
2.6 Определение плотности почвы в гребне после прохода колец каткагребнеобразователя.
2.7 Обоснование диаметра и радиуса кривизны сферического диска катка гребнеобразователя
2.8 Определение влияния сферических дисков катка на плотность почвы в гребне
2.9 Определение плотности почвы в гребне после прохода каткагребнеобразователя .
3 МЕТОДИКА И РЕЗУЛЬТАТЫ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ
3.1 Программа экспериментальных исследований
3.2 Методика экспериментальных исследований.
3.2.1 Разработка и изготовление лабораторной модели каткагребнеобразователя
3.2.2 Разработка и изготовление лабораторного комплекса.
3.2.3 Методика использования лабораторного комплекса
3.2.4 Выбор средств измерений.
3.3 Оценка погрешности измерительных приборов.
3.4 Лабораторные исследования процесса уплотнения почвы каткомгребнеобразователем.
3.4.1 Выбор управляемых факторов
3.4.2 Планирование факторного эксперимента
3.5 Результаты лабораторных исследований
3.5.1 Определение оптимальных режимов работы катка
гребнеобразователя
3.5.2 Анализ полученных математических моделей с помощью двухмерных сечений.
3.5.3 Исследование зависимости плотности почвы в гребне от конструктивнорежимных параметров каткагребнеобразователя
3.6 Характер перемещения слоев почвы после прохода сеялкикультиватора.
3.7 Влияние влажности на плотность почвы и качество гребня
Выводы.
4 ИССЛЕДОВАНИЕ СПОСОБА ПОСЕВА ПРОПАШНЫХ КУЛЬТУР С ИСПОЛЬЗОВАНИЕМ КАТКАГРЕБНЕОБРАЗОВАТЕ
ЛЯ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ
4.1 Методика производственных исследований
4.1.1 Выбор условий проведения исследований.
4.1.2 Способ посева с использованием сеялкикультиватора и катковгребнеобразователей
4.1.3 Контроль качества посева
4.1.4 Энергетическая оценка.
4.2.Результаты исследований в производственных.условиях
5 ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ВНЕДРЕНИЯ СПОСОБА ПОСЕВА ПРОПАШНЫХ КУЛЬТУР С ИСПОЛЬЗОВАНИЕМ КАТКАГРЕБНЕОБРАЗОВАТЕЛЯ
5.1 Исследование способа посева пропашных культур в производст
венных условиях
5.2 Экономическая эффективность внедрения гребневого способа посева
5.2.1 Определение стоимости изготовления катковгребнеобразователей
5.2.2 Выбор базы для сравнения
5.2.3 Исходные данные для расчетов
5.2.4 Расчет эксплуатационных затрат
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


При данном способе посева повышается урожайность зерновых культур, однако ему присущи и такие недостатки, как увеличение времени посева, непроизводительные затраты энергии и топливо смазочных материалов. При перекрестном посеве применяют зерновую сеялку С,6 и ее модификации. Широкорядный посев применяют для пропашных культур. Междурядья выбирают с учетом особенностей каждой культуры и возможности проведения механизированной междурядной обработки. Ширину междурядий для различных культур принимают от до 0 см. При данном способе посева используют специальные сеялки типа СКНК, СУПН, СУПП, ССТ, СПЧ, СБК и другие. Как правило, их выпускают навесными. Кукурузная сеялка типа СКНК рисунок 1. Рисунок 1. Основная отличительная особенность машины этого типа секционное размещение рабочих органов с индивидуальным приводом к каждому высевающему аппарату. Это обеспечивает хорошее копирование рельефа поля, равномерную по глубине заделку семян в почву. Несущую часть сеялки составляет брус 1 квадратного сечения, к которому присоединены секции рабочих органов. Каждая секция включает в себя банку 5 для семян, дисковый высевающий аппарат 6 с вертикальной осью вращения, полозовидный сошник 8 и прикатывающее колесо 7. Брус сеялки снабжен навесным устройством 2 и опирается на два опорных колеса на рисунке не показаны, от которых приводятся дисковые туковысевающие аппараты по одному на каждые две секции. Семявысевающие аппараты приводятся в действие от опорных колес секций. Норму высева изменяют от 0 до 0 зерен на гектар и регулируют варьированием частоты вращения высевающих дисков при замене звездочек механизма привода. Пунктирный однозерновой посев используют, в основном, для пропашных культур. При реализации этого способа ширину междурядий изменяют от до см для свеклы и от до см для кукурузы, а семена в ряду размещают на одинаковом расстоянии друг от друга. Данный способ посева обеспечивает повышение урожайности, значительную экономию семян и снижение трудовых затрат на уход за растениями. Для осуществления данного способа посева используют кукурузные сеялки типа СКНК, СБК, пневматические сеялки типа СУПН, СУПП, а также свекловичную сеялку типа ССТ. Схема пневматической сеялки типа СУПН, СУПП представлена на рисунке 1. Каждая секция состоит из параллелограмного механизма , бункера 5, высевающего аппарата 9, сошника , загортача 8, прикатывающего катка 6 и шлейфа 7. Высевающий аппарат 9 пневматический дисковый с горизонтальной осью вращения. Пневматические опорноприводные колеса служат опорой рамы и при помощи цепных передач приводят во вращение туко и семявысевающие аппараты. Разрежение, создаваемое вентилятором 3, по воздухопроводам 4 передается в камеры разрежения высевающих аппаратов 9. Зерна, находящиеся в камере питания, присасываются к отверстиям высевающего диска и выносятся им из зоны вакуума вниз, в зону атмосферного давления, где семена отстают от диска и падают на дно борозды, сделанной сошником . Удобрения располагаются ниже и сбоку семян. Семена и удобрения закрываются почвой под воздействием заделывающих элементов 8, 6, 7. Рисунок 1. Ширину междурядий регулируют перемещением посевных секций вдоль бруса рамы, норму высева изменением частоты вращения высевных дисков при перестановке сменных звездочек привода, глубину заделки семян изменением положения сошника относительно прикатывающего катка. Бороздковая кукурузная сеялка СБК рисунок 1. Рисунок 1. Сеялкой выполняют одновременно пять операций нарезку борозд, высев семян на дно борозды во влажный слой почвы, внесение в почву минеральных удобрений, индивидуальное прикатывание засеянных рядков и уничтожение сорняков в междурядьях с сохранением стерни. Сеялка работает на стерневых фонах, разрыхленных с осени плоскорезамиглубокорыхлителями, а также на полях, не подвергавшихся осенней обработке с сохраненной стерней. Агрегатируется сеялка с тракторами тягового класса кН. Свекловичная сеялка типа ССТ рисунок 1. Конструктивная схема свекловичных сеялок аналогична устройству кукурузной сеялки типа СКНК, то есть в ее основе лежит секционный принцип размещения рабочих органов.
