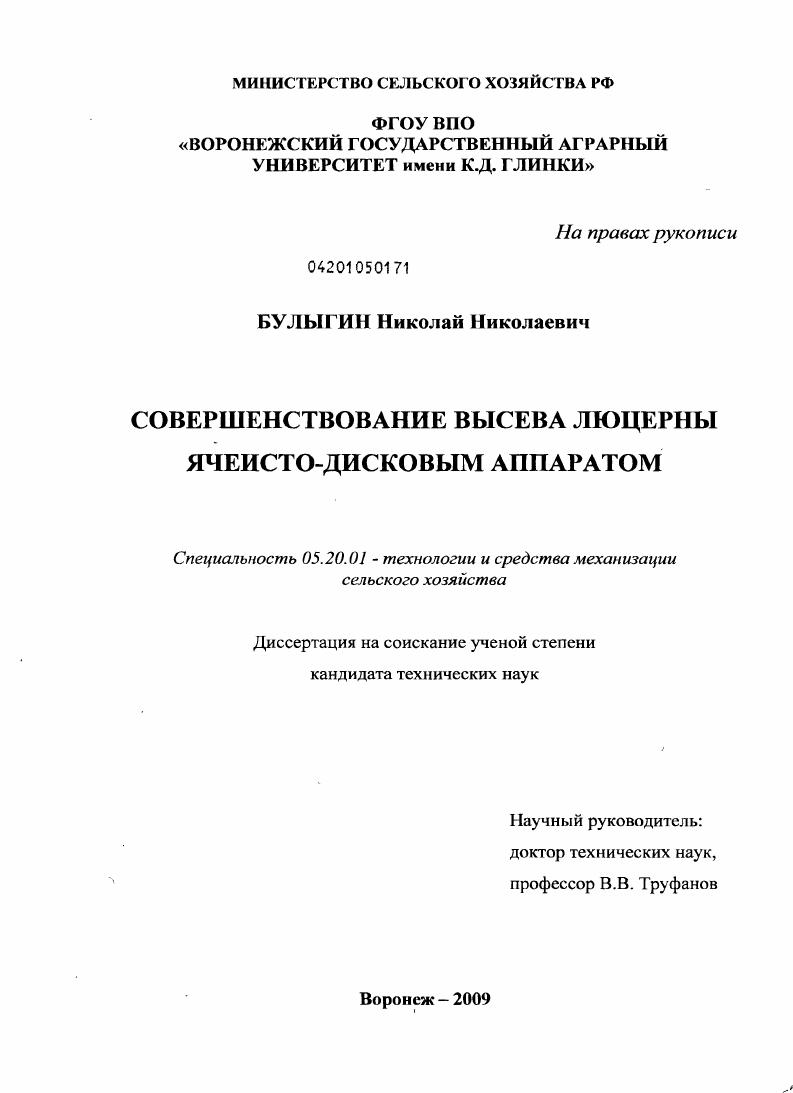

Совершенствование высева люцерны ячеисто-дисковым аппаратом

• Автор: Булыгин, Николай Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Воронеж
• Количество страниц: 225 с. : ил.

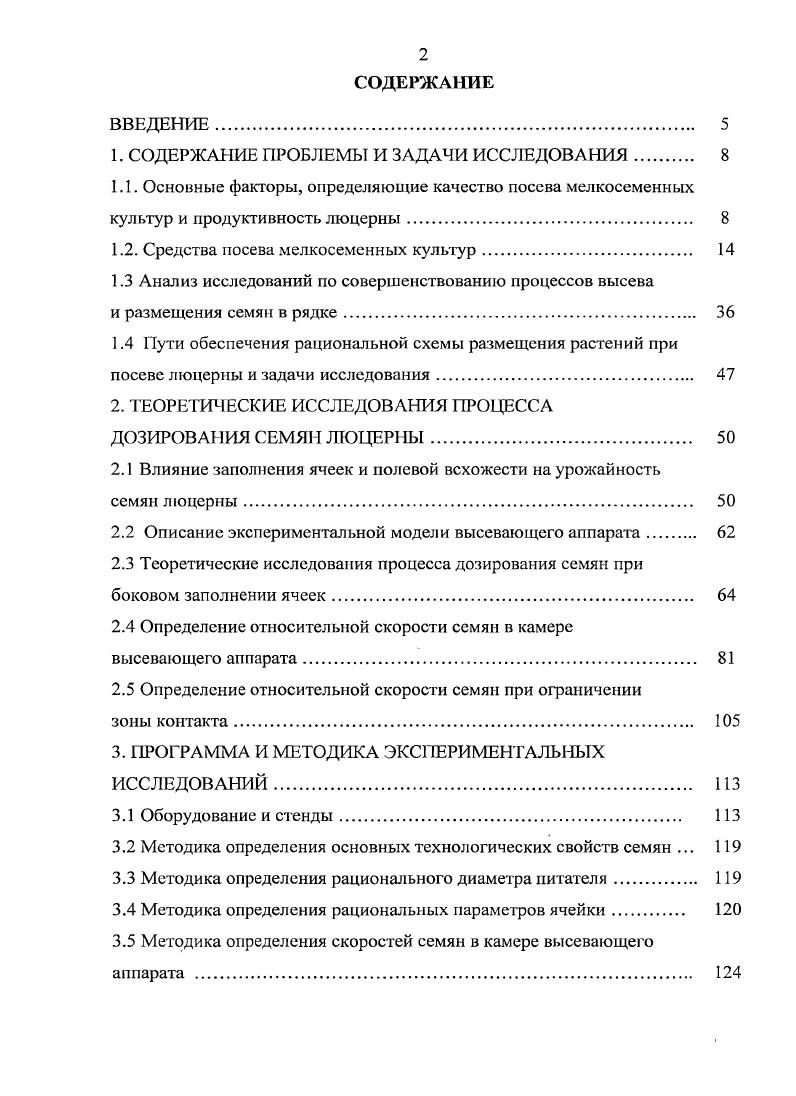

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. СОДЕРЖАНИЕ ПРОБЛЕМЫ И ЗАДАМИ ИССЛЕДОВАНИЯ

1.1. Основные факторы, определяющие качество посева мелкосеменных культур и продуктивность люцерны.

1.2. Средства посева мелкосеменных культур

1.3 Анализ исследований по совершенствованию процессов высева

и размещения семян в рядке

1.4 Пути обеспечения рациональной схемы размещения растений при посеве люцерны и задачи исследования

2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССА ДОЗИРОВАНИЯ СЕМЯН ЛТОЦЕРЫ.

2.1 Влияние заполнения ячеек и полевой всхожести па урожайность

семян люцерны.

2.2 Описание экспериментальной модели высевающего аппарата
2.3 Теоретические исследования процесса дозирования семян при боковом заполнении ячеек
2.4 Определение относительной скорости семян в камере высевающего аппарата
2.5 Определение относительной скорости семян при ограничении
зоны контакта.
3. ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ИЗ
3.1 Оборудование и стенды
3.2 Методика определения основных технологических свойств семян .
3.3 Методика определения рационального диаметра питателя.
3.4 Методика определения рациональных параметров ячейки.
3.5 Методика определения скоростей семян в камере высевающего аппарата
3.6 Методика определения рациональной ширины семенной камеры
3.7 Методика определения рациональной длины семенной камеры
3.8 Методика проведения стендовых исследований экспериментального аппарата.
3.9 Методика проведения полевого опыта
4. РЕЗУЛЬТАТЫ И АНАЛИЗ ЭКСПЕРИМЕНТАЛЬНЫХ
ИССЛЕДОВАНИЙ
4.1. Анализ технологических свойств семян.
4.2 Результаты опытов по определению рационального диаметра питателя.
4.3 Анализ результатов определения рациональных
параметров ячеек диска
4.4 Результаты определения скоростей семян в камере
высевающего аппарата.
4.5 Определение рациональной ширины семенной камеры
4.6 Определение рациональной длины семенной камеры.
4.7 Стендовые исследования экспериментального аппарата.
4.8 Сравнительные полевые исследования по распределению растений
5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ ПЕРЕОБОРУДОВАННОЙ СЕЯЛКИ ССТБ.
5.1 Общая характеристика проекта.
5.2 Характеристика ожидаемых результатов
5.3 Выбор объекта для сравнения
5.4 Исходные данные для экономической оценки проекта.
5.5 Оценка капитальных вложений в модернизацию сеялки
5.6 Расчет экономии затрат живого труда
5.7 Экономия материальных ресурсов.
5.8 Расчет эксплуатационных издержек.
5.9 Экономический эффект и показатели относительной эффективности проекта
5. Расчет коэффициента эффективности капитальных
вложений и цены спроса на работы по переоборудованию сеялок
5 Расчет срока окупаемости вложений
5. Заключение об экономической целесообразности
внедрения предложенных разработок
ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Чтобы повысить стабильность высева семян, протолкнуть попавшие крупные примеси и обеспечить высев плоских семян, по ободу сбоку шайбы выполнена сплошная кольцевая выемка криволинейного вогнутого сечения. Установка минимальной длины рабочей части катушки для высева малых норм вызывает дробление семян и увеличение неравномерности высева. Не дает желаемых результатов использование мелкореберчатых и винтовых катушек, катушек с равновеликими ребрами, донышек с косым срезом и т. Попытка разрешения отмеченных проблем наблюдается в конструкции роторно-лопастного высевающего аппарата [, ]. Рабочий орган аппарата - ротор, помещенный в корпусе (рисунок 1. Рисунок 1. В левой по ходу сеялки боковой стенке 1 корпуса находится высевное окно 3, перекрываемое регулировочной заслонкой 5. Внутри корпуса на валике 7 укреплена крестовина с лопастями 2. В нижней части корпуса расположено выходное окно для очистки высевающего аппарата и сеялки. При вращении ротора семена, находящиеся в корпусе аппарата и поступающие в него из бункера сеялки, захватывают лопасти, перемещают их по криволинейным поверхностям к высевному окну и далее по отогнутой верхней части регулировочной заслонки через и-образный вырез в семяпровод или сошник. Конструкция не предназначена для однозернового и группового дозирования, в основном будет происходить порционная подача семян. В Целиноградском СХИ проведена сравнительная оценка трех типов высевающих аппаратов для мелкосеменных культур: тарельчатого, винтового валикового и винтового пружинного [4]. В целом винтовой высевающий аппарат сильно повреждает семена. Пружинно-винтовой высевающий аппарат показал низкую стабильность протекания технологического процесса высева, коэффициент равномерности не превышал 0,3- 0,5. Поэтому основное внимание было уделено вертикально расположенным пружинным аппаратам. Однако и этот аппарат имеет большой процент механических повреждений и реагирует на изменение угла наклона к горизонту. Известен высевающий аппарат для гнездового высева семян мелкосе-мянных культур с электростатическими захватами семян [], (рисунок 1. Рисунок 1. Высевающий аппарат содержит бункер, высевающий диск с захватами для семян, сообщающимися с зоной высева, сбрасыватель семян. Последний выполнен в виде поляризующего диска, по окружности которого закреплен обод из мягкого неэлектропроводного материала. Сбрасыватель является одновременно генератором электростатических зарядов и установлен с возможностью скольжения его обода по поверхности элекгростатических захватов. Очевидно, что аппарат обеспечивает низкую повреждаемость семян. Однако для точного посева он не приспособлен, так как электростатические захваты могут притягивать различное количество семян, а сбрасыватель дополнительно воздействует на них, ухудшая стабильность траектории полета до дна борозды. Сеялка точного высева (патент 0,[]) используется для посева семян мака, укропа и других мелкозернистых культур. Она содержит шасси на колесном ходу, сошник, заделывающий рабочий орган, бункер для семян и модуль точною посева с пневматическим высевающим аппаратом, сообщенным с приводимым в действие от ходовых колес поршневым насосом. Модуль сеялки дополнительно содержит насос, который имеет патрубки с обратными клапанами и соединенный с ним бак для жидких удобрений, при этом оба насоса имеют общий привод. Кроме того, сеялка дополнительно содержит модули и имеет механизм регулирования между ними для обеспечения изменения расстояния между обрабатываемыми рядками, который выполнен в виде кинематической рычажной системы с регулируемыми посредством кронштейнов плечами, а высевающий аппарат каждого модуля выполнен в виде калиброванной головки с коническим каналом. Конструкция данной сеялки сложна, кроме того, существует возможность забивания канала высевающего аппарата. Развитие технологии посева сельскохозяйственных культур привело к преимущественно пунктирному способу, требующему создания высевающих аппаратов с дозирующими устройствами, производящими отбор одиночных семян массы в бункере.
