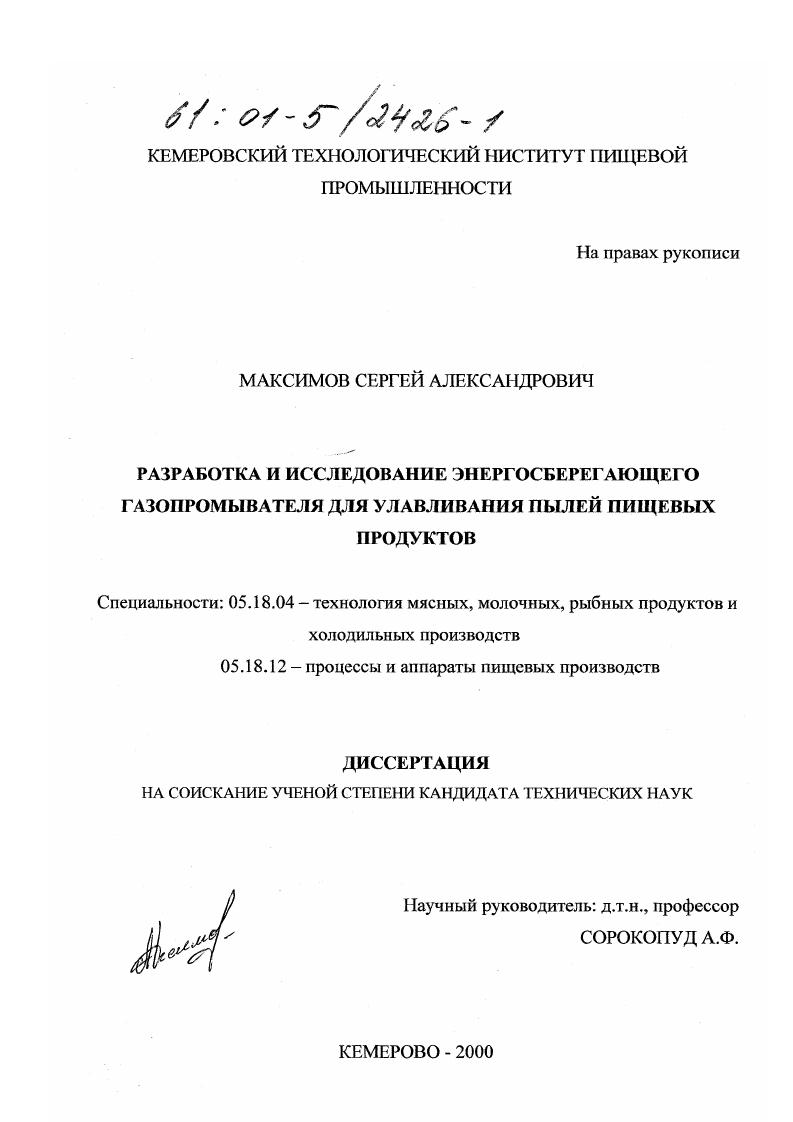

Разработка и исследование энергосберегающего газопромывателя для улавливания пылей пищевых продуктов

• Автор: Максимов, Сергей Александрович
• Шифр специальности: 05.18.04, 05.18.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Кемерово
• Количество страниц: 157 с. : ил

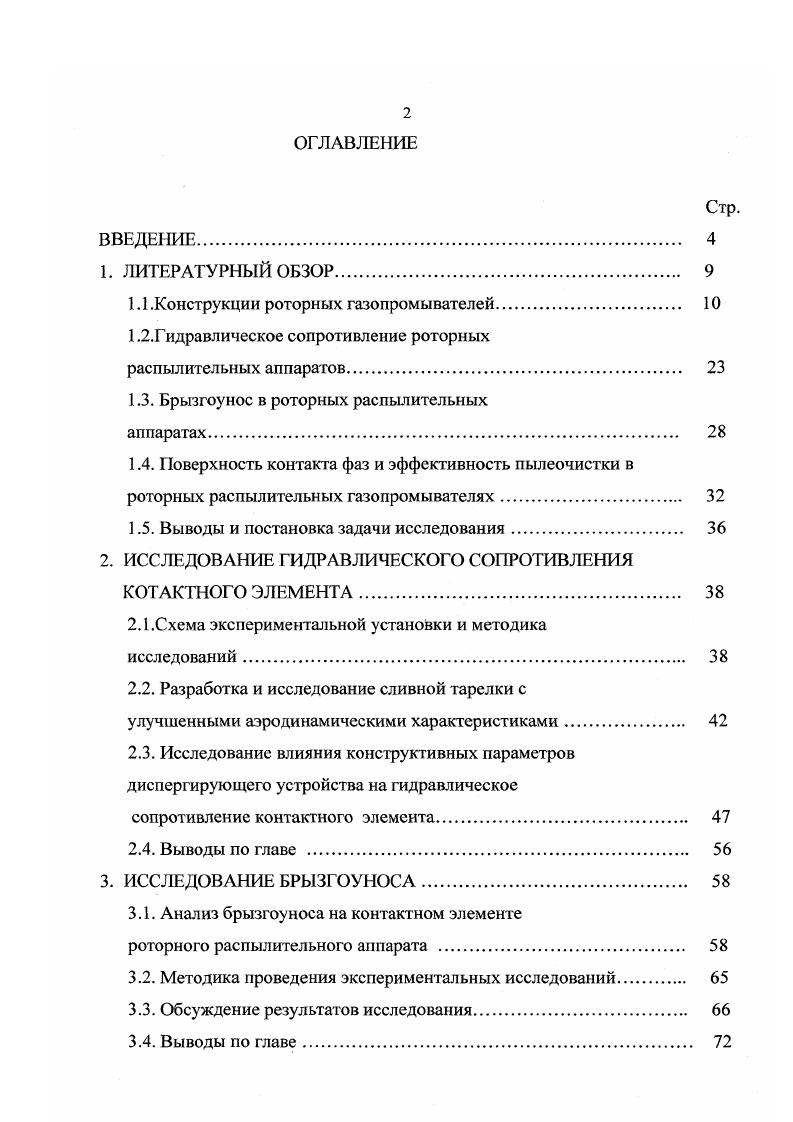

1. ЛИТЕРАТУРНЫЙ ОБЗОР.

1.1 .Конструкции роторных газопромывателей

1.2.Гидравлическое сопротивление роторных

распылительных аппаратов

1.3. Брызгоунос в роторных распылительных

аппаратах.
1.4. Поверхность контакта фаз и эффективность пылеочистки в роторных распылительных газопромывателях

1.5. Выводы и постановка задачи исследования

2. ИССЛЕДОВАНИЕ ГИДРАВЛИЧЕСКОГО СОПРОТИВЛЕНИЯ

КОТАКТНОГО ЭЛЕМЕНТА.

2.1 .Схема экспериментальной установки и методика

исследований
2.2. Разработка и исследование сливной тарелки с
улучшенными аэродинамическими характеристиками
2.3. Исследование влияния конструктивных параметров диспергирующего устройства на гидравлическое
сопротивление контактного элемента
2.4. Выводы по главе .
3. ИССЛЕДОВАНИЕ БРЫЗГОУНОСА
3.1. Анализ брызгоуноса на контактном элементе
роторного распылительного аппарата .
3.2. Методика проведения экспериментальных исследований.
3.3. Обсуждение результатов исследования
3.4. Выводы по главе

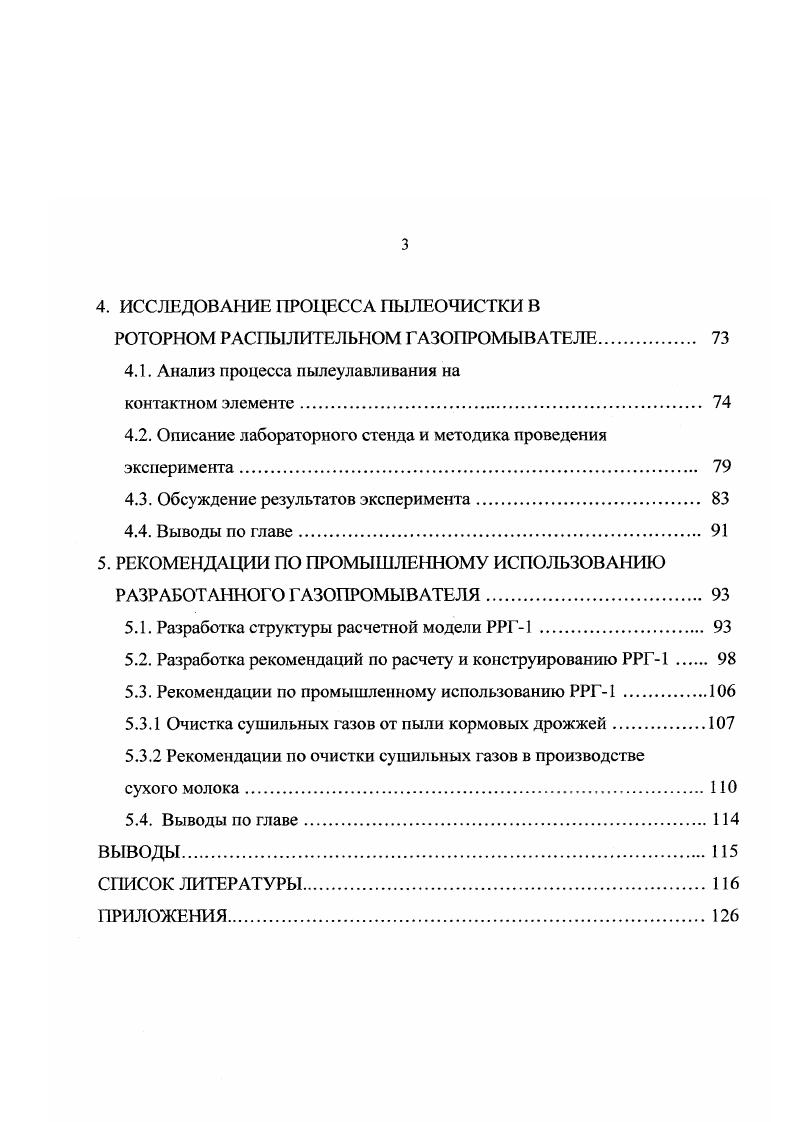

4. ИССЛЕДОВАНИЕ ПРОЦЕССА ПЫЛЕОЧИСТКИ В
РОТОРНОМ РАСПЫЛИТЕЛЬНОМ ГАЗОПРОМЫВАТЕЛЕ
4.1. Анализ процесса пылеулавливания на
контактом элементе
4.2. Описание лабораторного стенда и методика проведения эксперимента.
4.3. Обсуждение результатов эксперимента
4.4. Выводы по главе
5. РЕКОМЕНДАЦИИ ПО ПРОМЫШЛЕННОМУ ИСПОЛЬЗОВАНИЮ РАЗРАБОТАННОГО ГАЗОПРОМЫВАТЕЛЯ
5.1. Разработка структуры расчетной модели РРГ1
5.2. Разработка рекомендаций по расчету и конструированию РРГ1 .
5.3. Рекомендации по промышленному использованию РРГ1
5.3.1 Очистка сушильных газов от пыли кормовых дрожжей
5.3.2 Рекомендации по очистки сушильных i в производстве
сухого молока.
5.4. Выводы по главе
ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ


Заборное устройство распылителя выполнено в виде двух коаксиальных цилиндров с заборными лопатками между ними . Эта конструкция обеспечивает доста
точно высокую производительность распылителя по жидкости и низкое гидравлическое сопротивление аппарата в целом. Одним из основных элементов данной конструкции является пристенный каплеотбойник. Он представляет собой вертикально установленные металлические пластины, направленные по касательной к окружности диспергирующего устройства. Такой каплеотбойник снижает брызгоунос и способствует образованию дополнительной поверхности контакта фаз . При разработке роторных газопромывателей исходят из возможности повышения их экономичности экономический эффект от использования уловленного продукта со значительным повышением степени очистки воздуха, сокращение расхода орошающей жидкости и т. Существует ряд газопромывателей, в которых поверхность контакта образуется в виде пены, брызг, капель и их многократного сочетания в условиях барботажа , , , , , 2. К таким конструкциям можно отнести аппараты Варварова В. В. . Схема одного из них представлена на рис. Аппарат работает следующим образом. Отработанный в сушилке воздух вентилятором нагнетается во вращающийся узел контактирования 4. Внутри узла контактирования поток раскручивается крыльчаткой 2 и поступает в радиальные патрубки . Концы этих патрубков отогнуты в направлении вращения узла контактирования и заглушены дисками большего, чем у патрубков диаметра. В непосредственной близости от дисков по периметру патрубков расположены отверстия.
