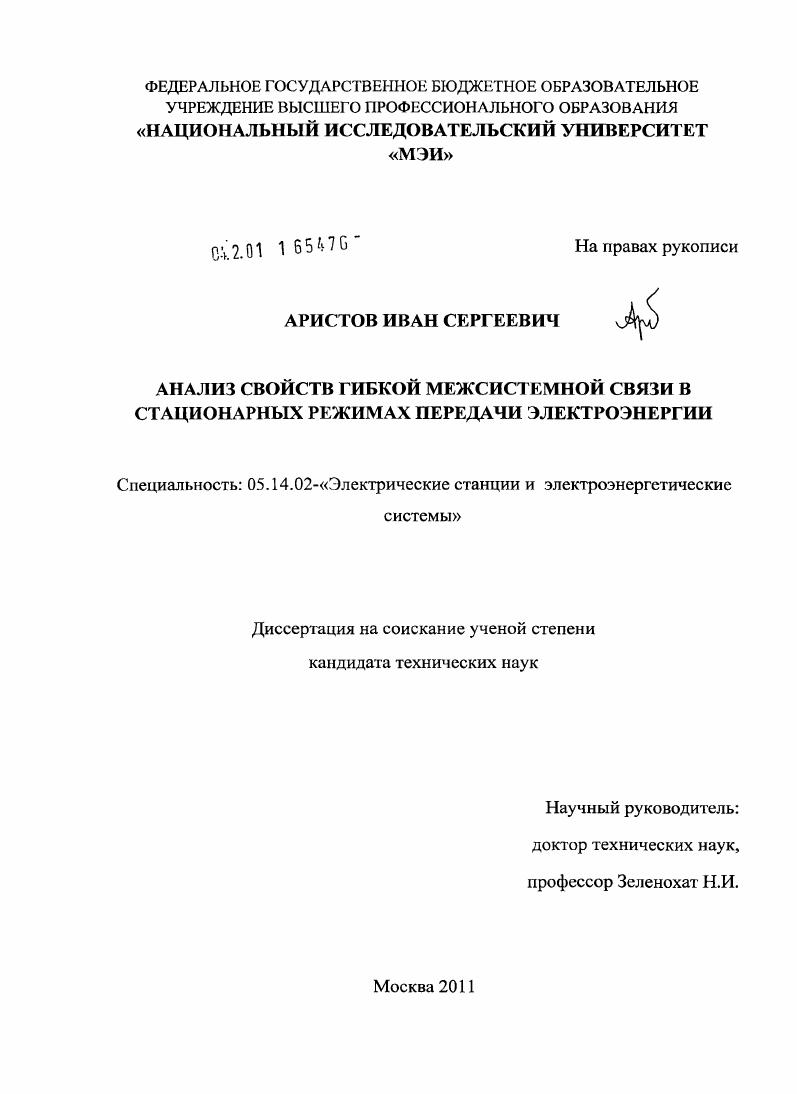

Анализ свойств гибкой межсистемной связи в стационарных режимах передачи электроэнергии

• Автор: Аристов, Иван Сергеевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Москва
• Количество страниц: 138 с. : ил.

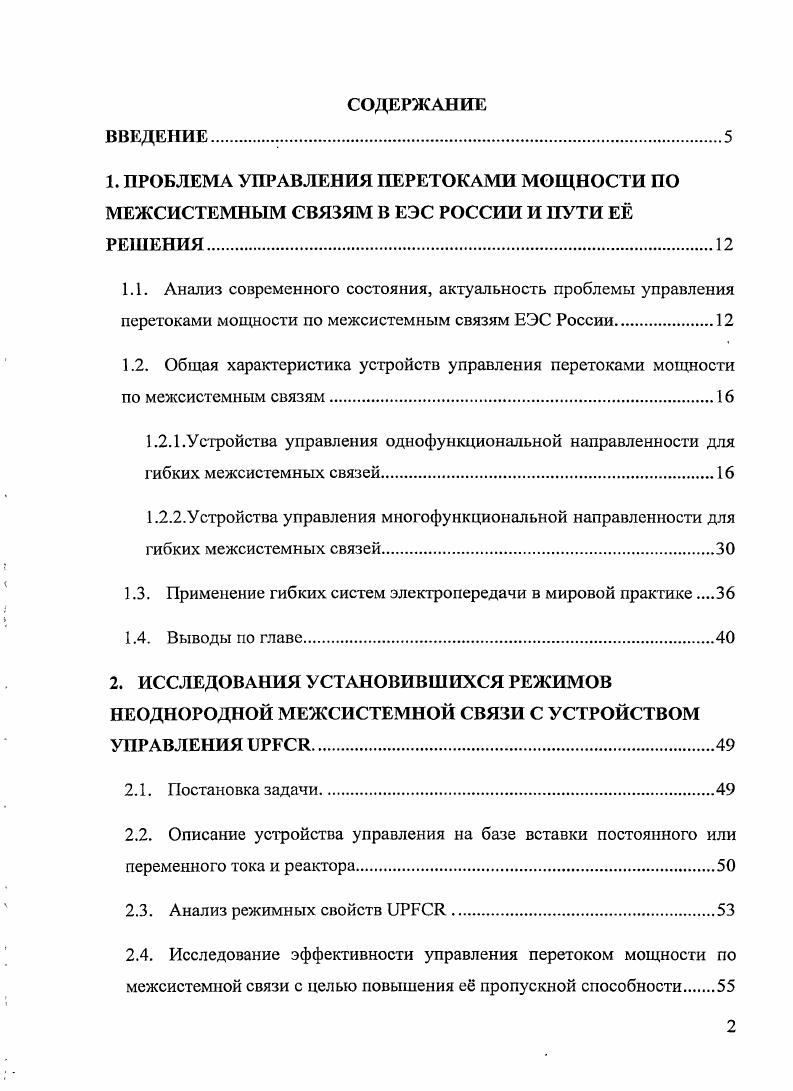

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ПРОБЛЕМА УПРАВЛЕНИЯ ПЕРЕТОКАМИ МОЩНОСТИ ПО МЕЖСИСТЕМНЫМ СВЯЗЯМ В ЕЭС РОССИИ И ПУТИ Е РЕШЕНИЯ.
1.1. Анализ современного состояния, актуальность проблемы управления перетоками мощности по межсистемиым связям ЕЭС России.
1.2. Общая характеристика устройств управления перетоками мощности по межсистемиым связям
1.2.1.Устройства управления одиофункциональной направленности для гибких межсистемных связей
1.2.2.Устройства управления многофункциональной направленности для гибких межсистемных связей

1.3. Применение гибких систем электропередачи в мировой практике

1.4. Выводы но главе

2. ИССЛЕДОВАНИЯ УСТАНОВИВШИХСЯ РЕЖИМОВ НЕОДНОРОДНОЙ МЕЖСИСТЕМНОЙ СВЯЗИ С УСТРОЙСТВОМ УПРАВЛЕНИЯ иРЕСЯ

2.1. Постановка задачи

2.2. Описание устройства управления на базе вставки постоянного или переменного тока и реактора.
2.3. Анализ режимных свойств иРРСЯ
2.4. Исследование эффективности управления перетоком мощности по межсистемной связи с целью повышения е пропускной способности

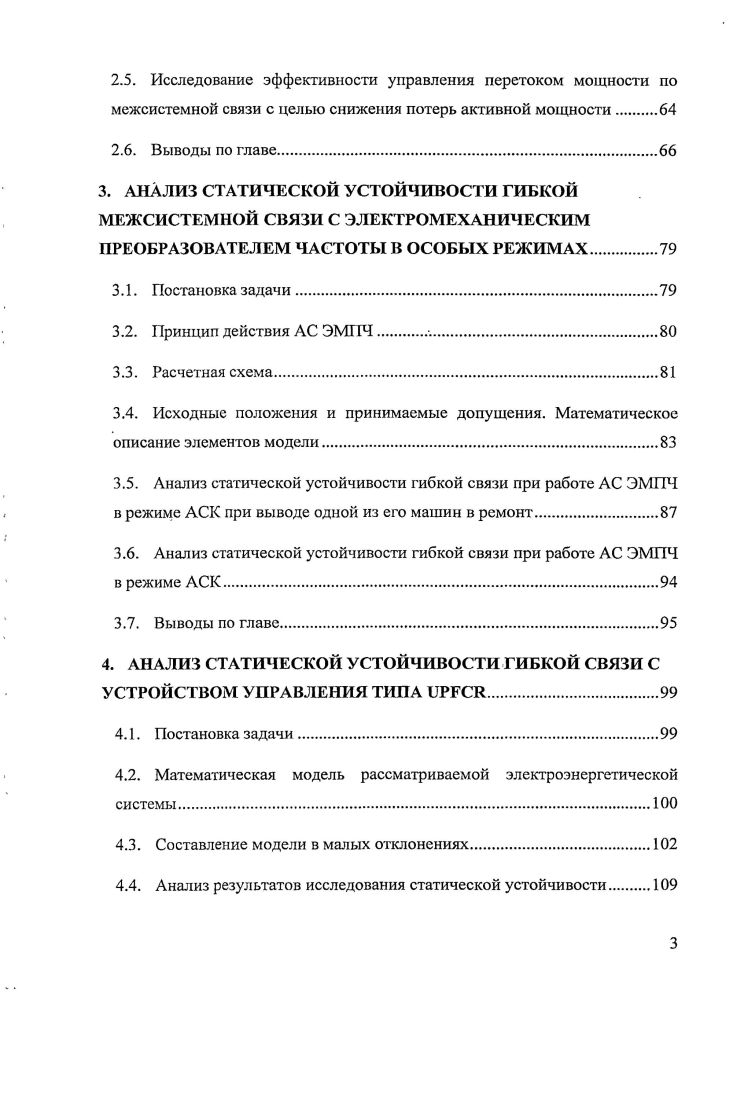

2.5. Исследование эффективности управления перетоком мощности по межсистемной связи с целыо снижения потерь активной мощности
2.6. Выводы по главе.
3. АНАЛИЗ СТАТИЧЕСКОЙ УСТОЙЧИВОСТИ ГИБКОЙ МЕЖСИСТЕМНОЙ СВЯЗИ С ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ В ОСОБЫХ РЕЖИМАХ
3.1. Постановка задачи.
3.2. Принцип действия АС ЭМГТЧ..
3.3. Расчетная схема.
3.4. Исходные положения и принимаемые допущения. Математическое описание элементов модели
3.5. Анализ статической устойчивости гибкой связи при работе АС ЭМПЧ в режиме АСК при выводе одной из его машин в ремонт
3.6. Анализ статической устойчивости гибкой связи при работе АС ЭМПЧ в режиме АСК.
3.7. Выводы по главе.
4. АНАЛИЗ СТАТИЧЕСКОЙ УСТОЙЧИВОСТИ ГИБКОЙ СВЯЗИ С УСТРОЙСТВОМ УПРАВЛЕНИЯ ТИПА иРБСК
4.1. Постановка задачи.
4.2. Математическая модель рассматриваемой электроэнергетической системы.
4.3. Составление модели в малых отклонениях.
4.4. Анализ результатов исследования статической устойчивости.
4.5. Анализ результатов исследования статической устойчивости на конкретном примере
4.6. Выводы по главе.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Достоверность научных положений, выводов и рекомендаций подтверждается использованием при исследованиях основных положений теории гибких связей, содержащих электромеханические вставки, а также использованием при расчётах известных математических моделей силовых элементов электрической сети и асинхронизированных машин, которые находят применение при расчётах и их изготовлении для применения в энергосистемах,, а также сопоставлением результатов, полученных без. Выполненными расчётами подтверждается, что применение комбинированного устройства управления перетоком мощности в неоднородной межсистсмной связи позволяет уменьшить установленную мощность вставки и тем самым снизить затраты по устройству управления и всей гибкой связи в целом. Практическая ценность работы. Разработанная функциональная конструкция силового устройства управления перетоком мощности по межсистемной связи может быть реализована ОАО «ФСК ЕЭС» с использованием компонентов в виде неуправляемого статического устройства (реактора) и вставки переменного или постоянного тока, на линиях электропередачи межсистемных связей в ЕЭС России. Разработанный подход к созданию устройства управления и результаты, полученные в диссертации, могут быть использованы научно-исследовательскими и производственными организациями, занимающимися решением задач управления перетоками мощности по межсистемным связям в ЕЭС России и повышением эффективности управления стационарными режимами электрических сетей с применением высокоэффективных технологий. Апробация работы. Основные положения и результаты диссертационной работы докладывались и обсуждались на научно-технической конференции молодых ученых и специалистов в области электроэнергетики в г. Москва, ОАО «НТЦ электроэнергетики»), международной научно-технической конференции студентов и аспирантов «Радиотехника, электроника и энергетика» в г. Москва, МЭИ), а также на заседании кафедры «Электроэнергетические системы» Московского энергетического института (Технического университета). По теме диссертации опубликованы печатные работы в виде статей и тезисов докладов на научно-технических конференциях. Структура диссертационной работы. Диссертация состоит из введения, четырех глав, заключения, приложения и списка литературы, включающего наименований. Основной текст содержит 4 страницы, включая рисунок и 8 таблиц. Общий объем диссертации составляет 8 листов. Во введении дано обоснование актуальности работы, сформулирована её цель и поставлены основные задачи. Дана характеристика научной новизны и определена структура диссертации. России и за рубежом гибким системам передачи электроэнергии таким, как вставки постоянного тока, управляемые шунтирующие реакторы, статические компенсаторы реактивной мощности и др. Во второй главе проводятся исследования установившихся режимов неоднородной- межсистемной связи с комбинированным устройством управления перетоком мощности. Приводится описание управляющего устройства на базе вставки постоянного или переменного тока и реактора, даётся анализ режимных свойств такого устройства. Выполняются исследования» эффективности управления перетоком мощности по межсистемной связи с целью' повышения* её пропускной способности, а также с целью снижения потерь активной мощности. В’ третьей главе даётся анализ статической устойчивости гибкой межсистемной связи с электромеханическим преобразователем частоты в особых режимах, описывается принцип действия асинхронизированного синхронного электромеханического преобразователя частоты (АС ЭМПЧ). Даётся анализ статической устойчивости для случая, когда одна из машин преобразователя выводится в ремонт, а оставшаяся-, в. АСК). Даётся анализ статической устойчивости и для случая, когда по режимным условиям работы межсистемной связи обе машины шунтируются выключателем и переводятся в режим АСК. В четвертой главе даётся анализ статической устойчивости гибкой связи с управляющим устройством в виде объединённого регулятора потока мощности с реактором. Приводится математическое описание межсистемной связи с устройством управления перетоком мощности, а также составляется её модель в малых отклонениях. Даётся анализ проводимых исследований статической устойчивости гибкой связи с таким устройством. В заключении приводятся основные теоретические результаты работы.
