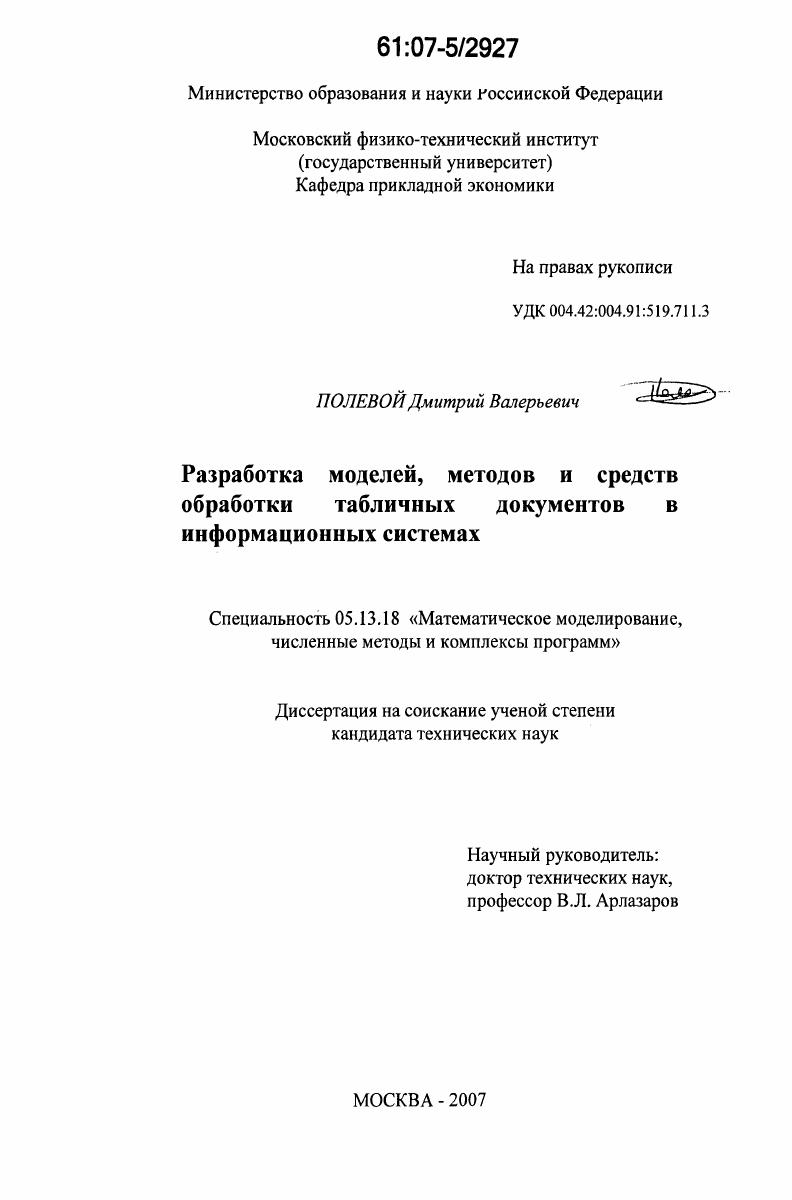

Разработка моделей, методов и средств обработки табличных документов в информационных системах

• Автор: Полевой, Дмитрий Валерьевич
• Шифр специальности: 05.13.18
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 130 с. : ил.

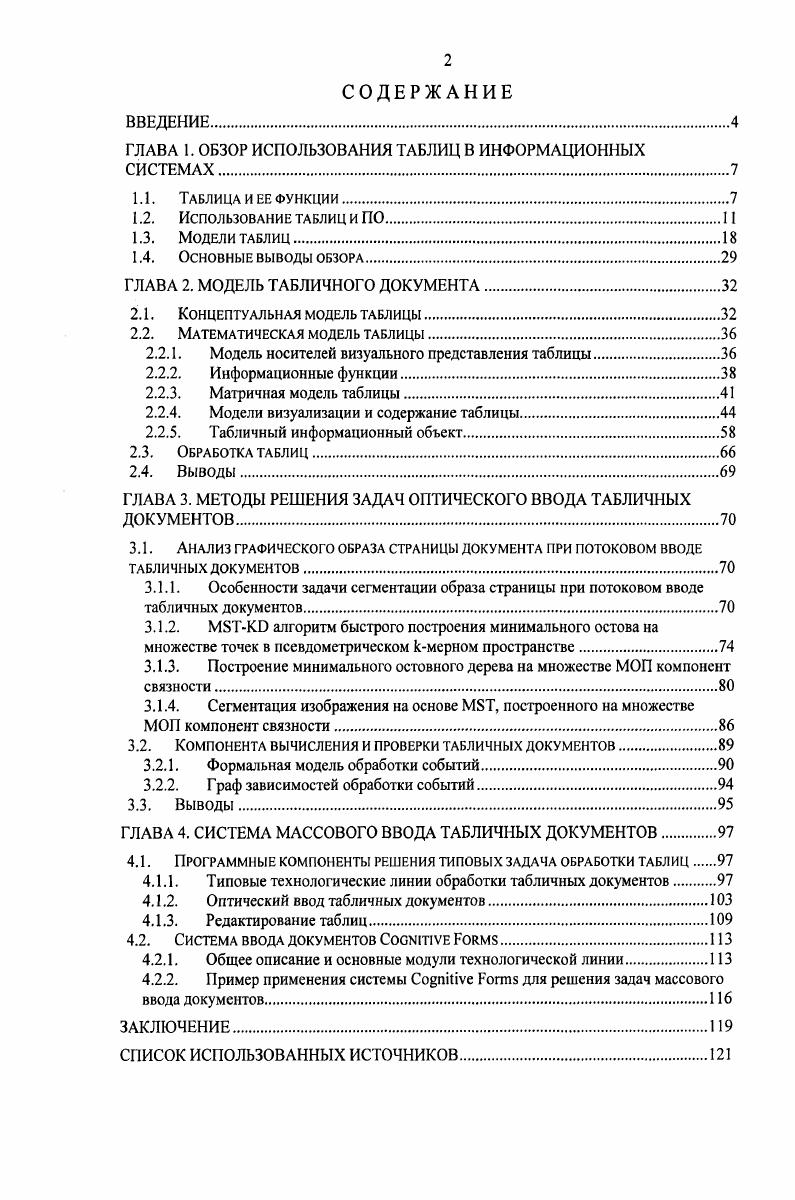

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

ГЛАВА 1. ОБЗОР ИСПОЛЬЗОВАНИЯ ТАБЛИЦ В ИНФОРМАЦИОННЫХ СИСТЕМАХ.

1.1. Таблица и ее функции.

1.2. Использование таблиц и ПО.

1.3. Модели таблиц.

1.4. Основные выводы обзора

ГЛАВА 2. МОДЕЛЬ ТАБЛИЧНОГО ДОКУМЕНТА

2.1. Концептуальная модель таблицы.

2.2. Математическая модель таблицы.

2.2.1. Модель носителей визуального представления таблицы.

2.2.2. Информационные функции.
2.2.3. Матричная модель таблицы.
2.2.4. Модели визуализации и содержание таблицы.
2.2.5. Табличный информационный объект
2.3. Обработка таблиц
2.4. Выводы
ГЛАВА 3. МЕТОДЫ РЕШЕНИЯ ЗАДАЧ ОПТИЧЕСКОГО ВВОДА ТАБЛИЧНЫХ ДОКУМЕНТОВ.
3.1. Анализ графического образа страницы документа при потоковом вводе
табличных документов
3.1.1. Особенности задачи сегментации образа страницы при потоковом вводе
табличных документов
3.1.2. алгоритм быстрого построения минимального остова на
множестве точек в псевдометрическом мерном пространстве.
3.1.3. Построение минимального остовного дерева на множестве МОП компонент
связности.
3.1.4. Сегментация изображения на основе , построенного на множестве
МОП компонент связности.
3.2. Компонента вычисления и проверки табличных документов.
3.2.1. Формальная модель обработки событий
3.2.2. Граф зависимостей обработки событий
3.3. Выводы
ГЛАВА 4. СИСТЕМА МАССОВОГО ВВОДА ТАБЛИЧНЫХ ДОКУМЕНТОВ
4.1. Программные компоненты решения типовых задача обработки таблиц
4.1.1. Типовые технологические линии обработки табличных документов.
4.1.2. Оптический ввод табличных документов
4.1.3. Редактирование таблиц.
4.2. Система ввода документов iiv .
4.2.1. Общее описание и основные модули технологической линии
4.2.2. Пример применения системы iiv для решения задач массового
ввода документов.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Дополнительно существуют правила и рекомендации по многим другим аспектам размещения данных и оформлению таблиц. Правильное визуальное представление данных повышает наглядность и эффективность обработки информации человеком ([],[]). Стремление к однозначности и простоте прочтения заставляет различные организации, научные сообщества и издательства вырабатывать собственные рекомендации по использованию и оформлению таблиц. Бланки документов, различные стили оформления текста или схематические рисунки обладают многими визуальными характеристиками таблиц (см. Рисунок 1. При этом существуют значительные различия между напечатанными типографским способом таблицами, таблицами графических интерфейсов и табличными файлами обмена данными. Так что же является отличительной особенностью таблиц? Itx tmti occar. I rcn | j. Рисунок 1. Из исследований психологов [] известно, что человечески мозг может оперировать одновременно с ограниченным числом (до 5-9) единиц информации. Такие единицы могут быть составными, и тогда человек способен обрабатывать больший объем информации. Таблица является способом визуального группирования единиц информации. Элементы таблицы могут быть расположены значительно более плотно и структурировано, чем это возможно при размещении тех же данных в плоском тексте. Хорошо составленная таблица позволяет буквально одним взглядом охватить всю информацию. Удобство использование конкретной таблицы определяется именно тем, что все необходимые для решения задачи данные представлены в удобной для восприятия и обработки форме. Решение других задач с помощью этой же таблицей может оказаться неудобным и тогда требуется изменить представление таблицы (Рисунок 1. Рисунок 1. Таблицы часто используются для быстрого поиска. Пусть заголовки строк и столбцов содержат значения двух аргументов, а в ячейке на пересечении строки и столбца лежит соответствующее заголовкам значение, тогда таблица определяет функцию двух переменных. Выбор строки и столбца но заголовкам позволяют быстро найти значение функции. С помощью такой таблицы можно решать обратную задачу - поиск значений параметров для заданного значения функции. Просмотр значений ячеек тела таблицы вдоль строки или столбца позволяет сравнить значения функции при одном фиксированном параметре. Подходящая сортировка сгрок/столбцов может сильно упростить решение перечисленных задач. Размещение данных разного уровня детализации рядом в таблице позволяет выборочно просматривать факты в выбранном масштабе, а при необходимости быстро переходить к уточняющей информации. Подобное агрегирование так же выполняет важную контрольную функцию, что наиболее ярко выражается в бухгалтерско-финансовых таблицах (Рисунок 1. Рисунок 1. Таблица позволяет жестко зафиксировать размещение и порядок следования информации, что особенно важно при обработке больших объемов однотипных документов (первичная бухгалтерские документы, анкеты и т. Таблица может считаться хорошо составленной тогда, когда человек может быстро научиться ее пользоваться с минимальным числом пояснительных инструкций или совсем без них. Поиск информации в такой таблице должен происходить быстро, без сложных вычислений и с минимальным числом ошибок. Другим критерием оценки таблицы является графическое оформление (шрифты, интервалы, линии) и ограничения по размерам носителя, что существенно влияет на удобство чтения. Таким образом, в зависимости от решаемой задачи, один и том же набор данных может быть представлен в нескольких разных вариантах таблиц. Рекомендации по созданию “хорошо форматированных” таблиц должны составляться с указанием задач, для решения которых таблица будет “удобна”. При наличии всех необходимых инструментов создание и изменение таблицы в виде информационного объекта несоизмеримо проще, чем проведение тех же операций в мире физическом. Развитые технологии построения изображений (WYZIWIG) на экране и при печати позволяют легко получать бумажные аналоги экранных представлений таблиц. Табличный процессор предоставляет дополнительные возможности по сортировке и фильтрации данных.
