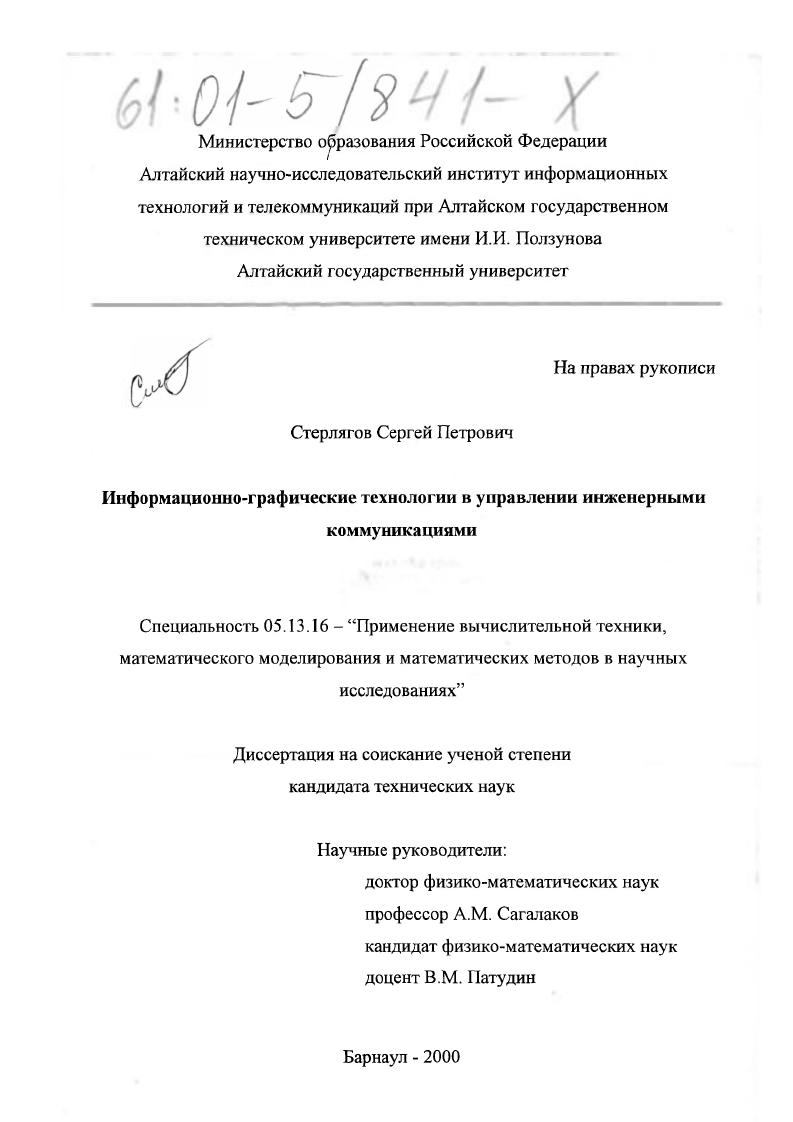

Информационно-графические технологии в управлении инженерными коммуникациями

• Автор: Стерлягов, Сергей Петрович
• Шифр специальности: 05.13.16
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Барнаул
• Количество страниц: 219 с.

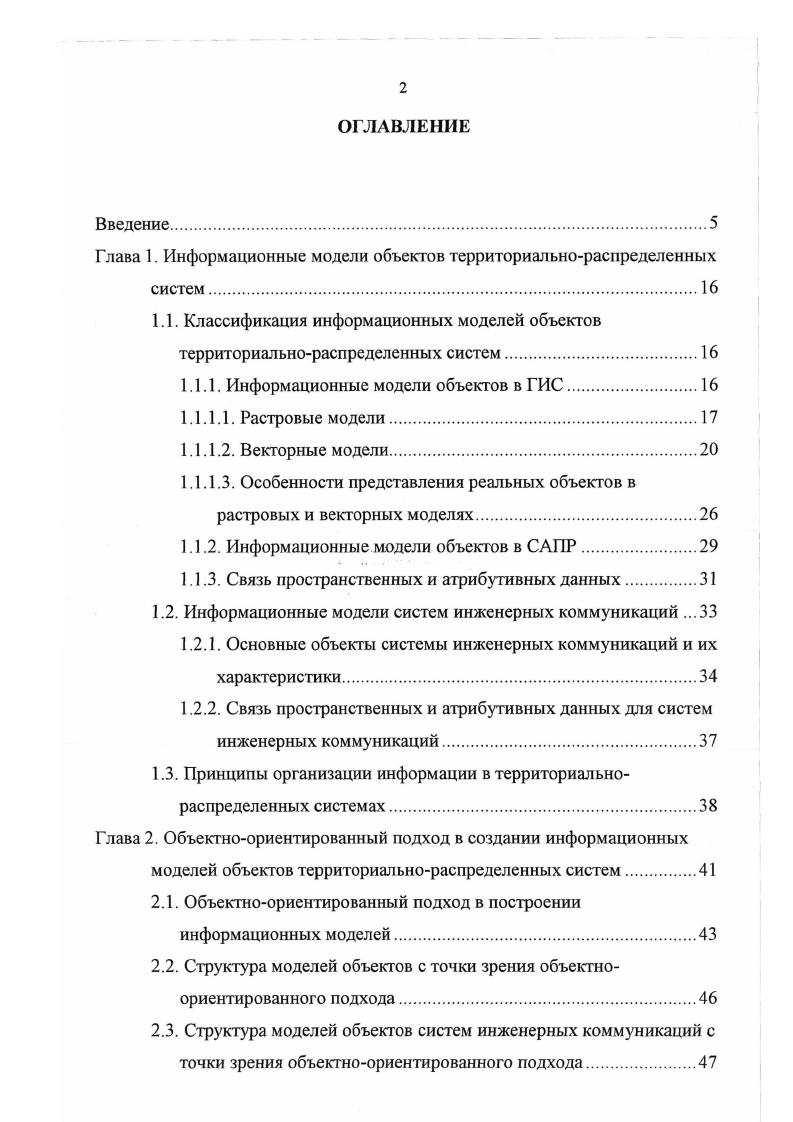

Глава 1. Информационные модели объектов территориальнораспределенных систем. Классификация информационных моделей объектов территориальнораспределенных систем. Особенности представления реальных объектов в растровых и векторных моделях. Информационные модели объектов в САПР. Информационные модели систем инженерных коммуникаций . Связь пространственных и атрибутивных данных для систем инженерных коммуникаций. Глава 2. Объектноориентированный подход в построении информационных моделей. Структура моделей объектов с точки зрения объектноориентированного подхода. Структура моделей объектов систем инженерных коммуникаций с точки зрения объектноориентированного подхода. Глава 3. Ввод и обработка пространственных данных. Распределенная обработка информации в задачах управления инженерными коммуникациями. Унифицированная система классификации объектов инженерной сети. Ассоциативные связи объектов инженерной сети. Программное обеспечение общего назначения. Автоматизированные рабочие места информационнографической системы управления инженерными коммуникациями.


В реальном мире точки представляют деревья, фонарные столбы или несколько объектов, расположение которых описывается единственной точкой. Точечный объект отдельная пара координат X, У. Определяет объект, локализованный в пункте, чьи размеры слишком малы, чтобы можно было отразить его форму границы, площадь в масштабе карты. Может также представлять некий условный объект, не имеющий размеров, например, отметку высот. Дугами описываются те реальные объекты, которые можно рассматривать как линии. Дуга состоит из отрезков линий и дуг окружностей. В реальном мире дуга может быть дорогой, рекой, ЛЭП или подземной коммуникацией, например водопроводной или канализационной системой. Линейный объект объект, локализованный в виде линии, чья ширина не выражается в масштабе картыисточника река, дорога и т. Может также представлять некий условный объект, например, границу. Полигоны замкнутые области, которые представляют однородные по некоторым критериям участки. Полигонами обозначают типы почв, избирательные округа, земельные участки или контуры зданий. Полигональный объект объект, имеющий площадь, выражающуюся в
масштабе картыисточника. Определяется замкнутым контуром и его внутренней областью, например, лес, озеро. Наиболее полно геометрические формы представления пространственных объектов определены в i , . Точка пара координат X, . Метка маркировочная точка. Отрезок линия, соединяющая две точки. Вершина начальная или конечная точка отрезка. Дуга линия упорядоченный набор связных отрезков или вершин.
