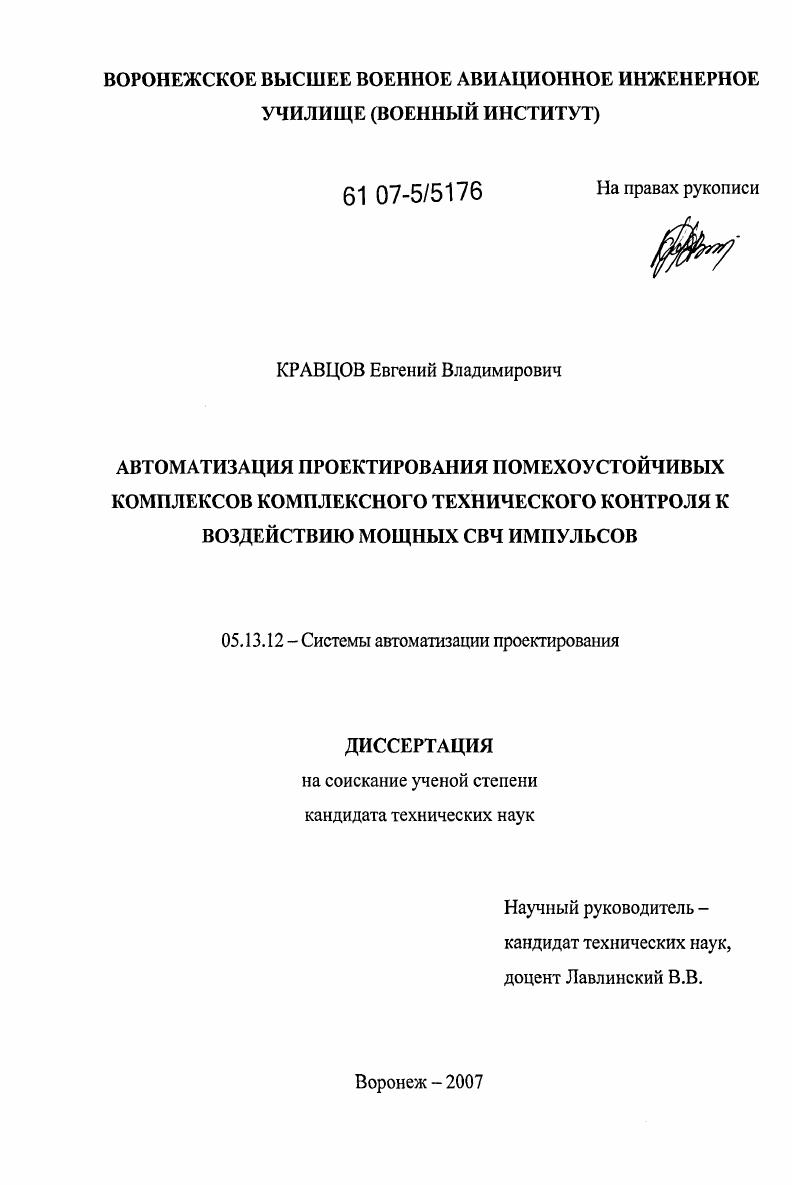

Автоматизация проектирования помехоустойчивых комплексов технического контроля к воздействию мощных СВЧ импульсов

• Автор: Кравцов, Евгений Владимирович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Воронеж
• Количество страниц: 141 с. : ил.

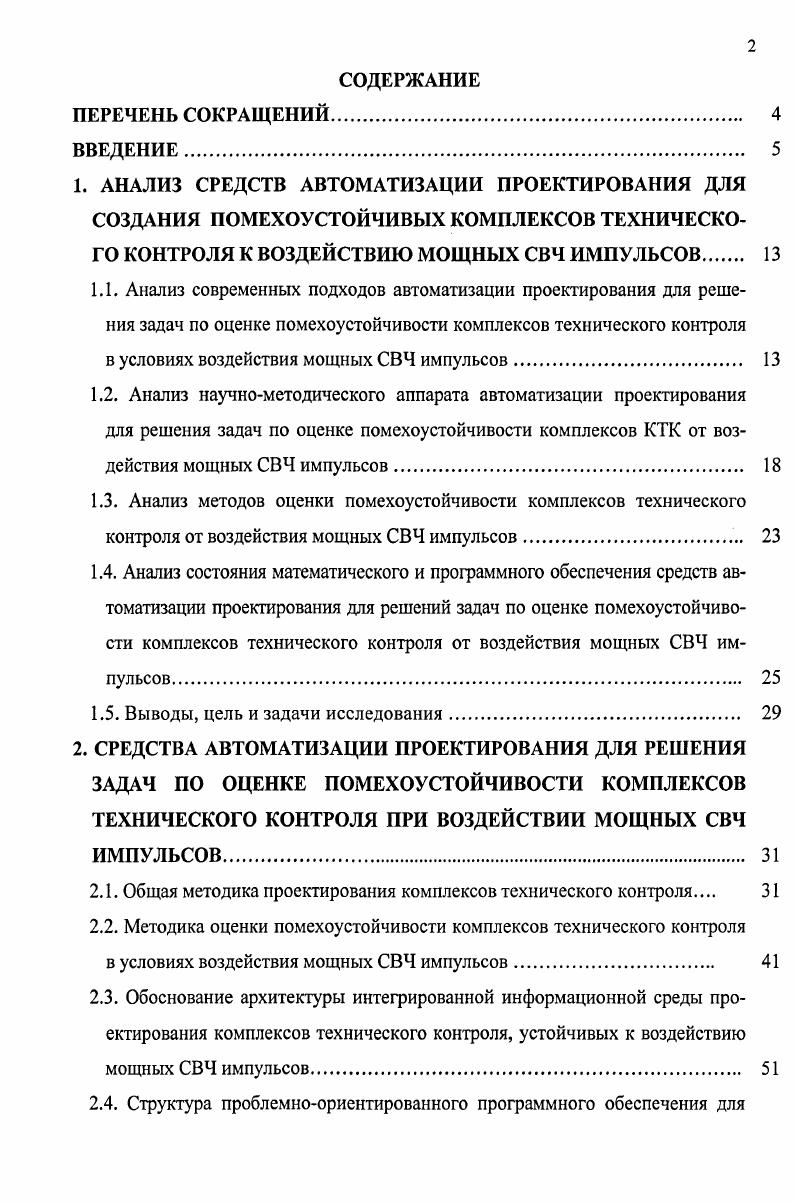

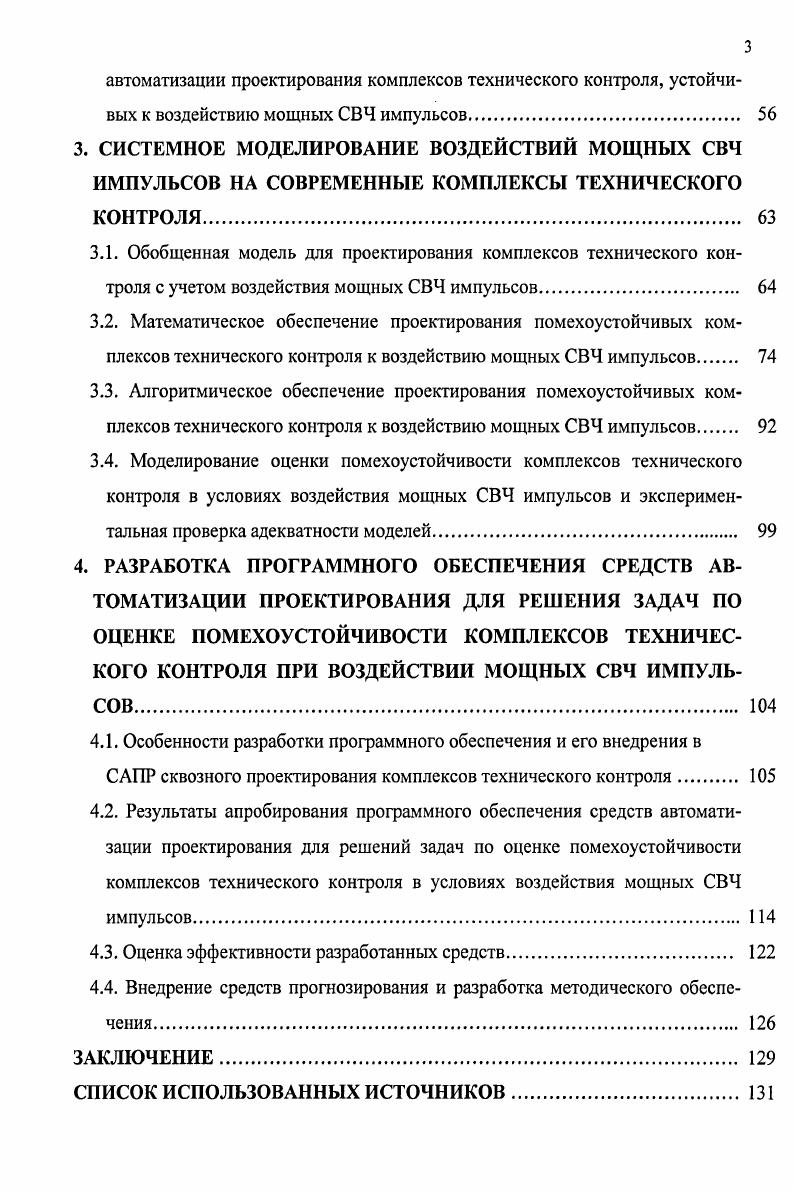

СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ.

ВВЕДЕНИЕ
1. АНАЛИЗ СРЕДСТВ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ ДЛЯ СОЗДАНИЯ ПОМЕХОУСТОЙЧИВЫХ КОМПЛЕКСОВ ТЕХНИЧЕСКОГО КОНТРОЛЯ К ВОЗДЕЙСТВИЮ МОЩНЫХ СВЧ ИМПУЛЬСОВ
1.1. Анализ современных подходов автоматизации проектирования для решения задач по оценке помехоустойчивости комплексов технического контроля

в условиях воздействия мощных СВЧ импульсов.

1.2. Анализ научнометодического аппарата автоматизации проектирования для решения задач по оценке помехоустойчивости комплексов КТК от воздействия мощных СВЧ импульсов.
1.3. Анализ методов оценки помехоустойчивости комплексов технического контроля от воздействия мощных СВЧ импульсов
1.4. Анализ состояния математического и программного обеспечения средств автоматизации проектирования для решений задач по оценке помехоустойчивости комплексов технического контроля от воздействия мощных СВЧ импульсов

1.5. Выводы, цель и задачи исследования

2. СРЕДСТВА АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ ДЛЯ РЕШЕНИЯ ЗАДАЧ ПО ОЦЕНКЕ ПОМЕХОУСТОЙЧИВОСТИ КОМПЛЕКСОВ ТЕХНИЧЕСКОГО КОНТРОЛЯ ПРИ ВОЗДЕЙСТВИИ МОЩНЫХ СВЧ ИМПУЛЬСОВ.
2.1. Общая методика проектирования комплексов технического контроля
2.2. Методика оценки помехоустойчивости комплексов технического контроля
в условиях воздействия мощных СВЧ импульсов.
2.3. Обоснование архитектуры интегрированной информационной среды проектирования комплексов технического контроля, устойчивых к воздействию мощных СВЧ импульсов.
2.4. Структура проблемноориентированного программного обеспечения для
автоматизации проектирования комплексов технического контроля, устойчивых к воздействию мощных СВЧ импульсов.
3. СИСТЕМНОЕ МОДЕЛИРОВАНИЕ ВОЗДЕЙСТВИЙ МОЩНЫХ СВЧ ИМПУЛЬСОВ НА СОВРЕМЕННЫЕ КОМПЛЕКСЫ ТЕХНИЧЕСКОГО КОНТРОЛЯ
3.1. Обобщенная модель для проектирования комплексов технического контроля с учетом воздействия мощных СВЧ импульсов.
3.2. Математическое обеспечение проектирования помехоустойчивых комплексов технического контроля к воздействию мощных СВЧ импульсов
3.3. Алгоритмическое обеспечение проектирования помехоустойчивых комплексов технического контроля к воздействию мощных СВЧ импульсов
3.4. Моделирование оценки помехоустойчивости комплексов технического контроля в условиях воздействия мощных СВЧ импульсов и экспериментальная проверка адекватности моделей.
4. РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ ДЛЯ РЕШЕНИЯ ЗАДАЧ ПО ОЦЕНКЕ ПОМЕХОУСТОЙЧИВОСТИ КОМПЛЕКСОВ ТЕХНИЧЕСКОГО КОНТРОЛЯ ПРИ ВОЗДЕЙСТВИИ МОЩНЫХ СВЧ ИМПУЛЬСОВ.
4.1. Особенности разработки программного обеспечения и его внедрения в
САПР сквозного проектирования комплексов технического контроля
4.2. Результаты апробирования программного обеспечения средств автоматизации проектирования для решений задач по оценке помехоустойчивости комплексов технического контроля в условиях воздействия мощных СВЧ импульсов
4.3. Оценка эффективности разработанных средств.
4.4. Внедрение средств прогнозирования и разработка методического обеспечения
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Выделяется основное направление совершенствования средств автоматизации проектирования, заключающееся в применении современных методов моделирования и инженерного анализа на базе средств вычислительной техники и информационных технологий. В заключительной части главы излагается последовательность проведения исследований и, применительно к задачам автоматизации проектирования, формули
руются актуальные задачи реализации помехоустойчивых КТК к воздействию мощных СВЧ импульсов. Во второй главе на основе общей методики проектирования КТК показана значимость оценки помехоустойчивости данных РЭС к воздействию мощных СВЧ импульсов. В соответствии с основными положениями методологических основ исследования помехоустойчивости в сложных РЭС, текущий уровень функционирования комплекса представлен как композиция помехозащищнности его подсистем, состояние которых формализуется безразмерными величинами, отображающими их возможности по выполнять функции по основному назначению в условиях воздействия мощных СВЧ импульсов. Решение этой сложной многосвязной задачи представлено в блочномодульном виде. Деление на модули по объектам проектирования однозначно связывается с иерархической морфологией системы КТК каждой подсистеме комплекса и каждому его компоненту сопоставляется свой модуль. В модулях определяются компоненты, описывается взаимодействие между ними, учитываются помеховые воздействия, производится выбор структуры системы как целого и оценивается соответствие объекта проектирования заданным техническим требованиям. Архитектура интегрированной информационной среды проектирования КТК определена с помощью пяти взаимосвязанных представлений с точки зрения прецедентов, проектирования, процессов, реализации и развертывания, каждое из которых является одной из возможных проекций организации и структуры САПР и заостряет внимание на аспекте оценки помехоустойчивости КТК к воздействию мощных СВЧ импульсов. Третья глава посвящена системному моделированию воздействий мощных СВЧ импульсов на КТК. В рамках решения данной задачи выявлены наиболее опасные способы воздействия мощных СВЧ импульсов и каналы проникновения помеховых сигналов в цепи КТК. Показано, что из всего многообразия таких каналов, одним из практически возможных на современном этапе развития источников генерации мощных СВЧ импульсов является случай воздействия через антеннофидерное устройство АФУ. КТК к воздействию мощных СВЧ импульсов и приступить к е решению. Структуризация обобщенной модели проектирования помехоустойчивых КТК к воздействию мощных СВЧ импульсов определила е декомпозицию в виде кортежа частных моделей, элементы которого с системных позиций отражают процессы, происходящие в результате воздействия мощных СВЧ импульсов. Предложен подход аналитического решения задачи оценки помехоустойчивости КТК в условиях воздействия мощных СВЧ импульсов в математической форме в виде уравнений входвыход составляющих е частных моделей. Сформированы требования к математическому и алгоритмическому обеспечению проектирования помехоустойчивых КТК к воздействию мощных СВЧ импульсов и проведено испытание помехоустойчивости КТК на модели. В четвертой главе на основе полученных в работе результатов моделирования формулируются предложения по выбору наиболее целесообразных методов разработки для КТК программного обеспечения, интегрируемого в САПР сквозного проектирования. Обсуждаются вопросы создания базовых элементов программного обеспечения оценки помехоустойчивости КТК к воздействию мощных СВЧ импульсов. Приводятся оценки потенциально достижимого выигрыша в быстродействии от применения разработанных средств по сравнению с аналогичными средствами автоматизации проектирования. В качестве примера, иллюстрирующего возможность увеличения быстродействия САПР и значительного расширения анализируемых помеховых сигналов, рассматриваются особенности оценки помехоустойчивости КТК к воздействию мощных СВЧ импульсов с помощью разработанных средств и с помощью средств пакета прикладных программ МаДСАЭ. Заключение содержит основные выводы и результаты, а также вопросы, которые могут служить предметом дальнейших исследований.
