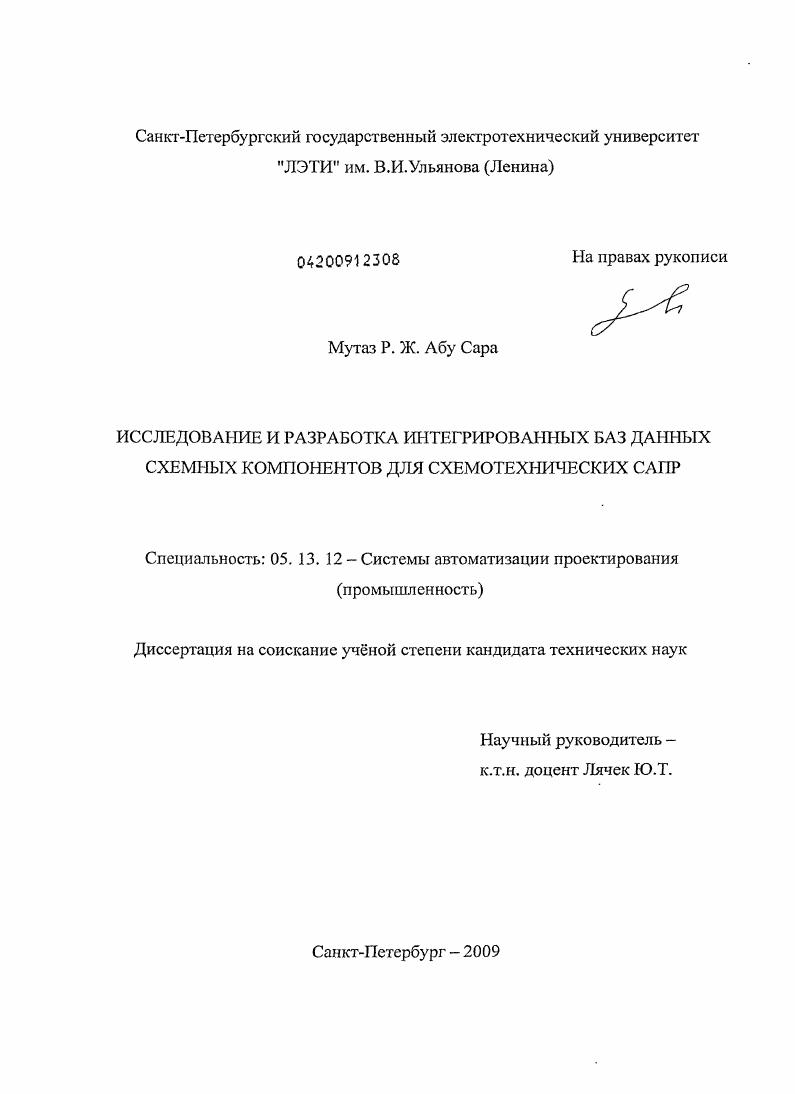

Исследование и разработка интегрированных баз данных схемных компонентов для схемотехнических САПР

• Автор: Мутаз Р. Ж. Абу Сара
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Санкт-Петербург
• Количество страниц: 128 с. : ил.

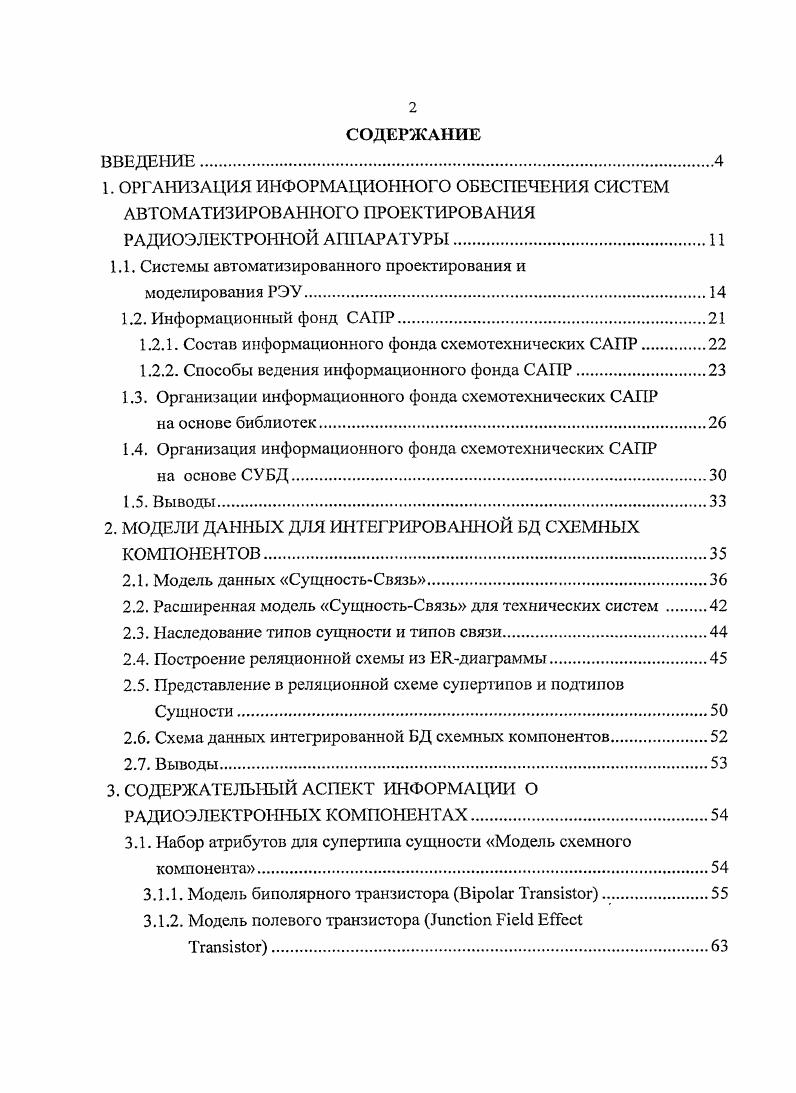

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ОРГАНИЗАЦИЯ ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ СИСТЕМ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ.

1.1. Системы автоматизированного проектирования и

моделирования РЭУ

1.2. Информационный фонд САПР

1.2.1. Состав информационного фонда схемотехнических САПР

1.2.2. Способы ведения информационного фонда САПР

1.3. Организации информационного фонда схемотехнических САПР

на основе библиотек.

1.4. Организация информационного фонда схемотехнических САПР

на основе СУБД
1.5. Выводы
2. МОДЕЛИ ДАННЫХ ДЛЯ ИНТЕГРИРОВАННОЙ БД СХЕМНЫХ КОМПОНЕНТОВ.
2.1. Модель данных СущностьСвязь
2.2. Расширенная модель СущностьСвязь для технических систем .
2.3. Наследование типов сущности и типов связи.
2.4. Построение реляционной схемы из диаграммы
2.5. Представление в реляционной схеме супертипов и подтипов Сущности.
2.6. Схема данных интегрированной БД схемных компонентов.
2.7. Выводы
3. СОДЕРЖАТЕЛЬНЫЙ АСПЕКТ ИНФОРМАЦИИ О
РАДИОЭЛЕКТРОННЫХ КОМПОНЕНТАХ.
3.1. Набор атрибутов для супертипа сущности Модель схемного
компонента.
3.1.1. Модель биполярного транзистора i i.
3.1.2. Модель полевого транзистора i i
i.

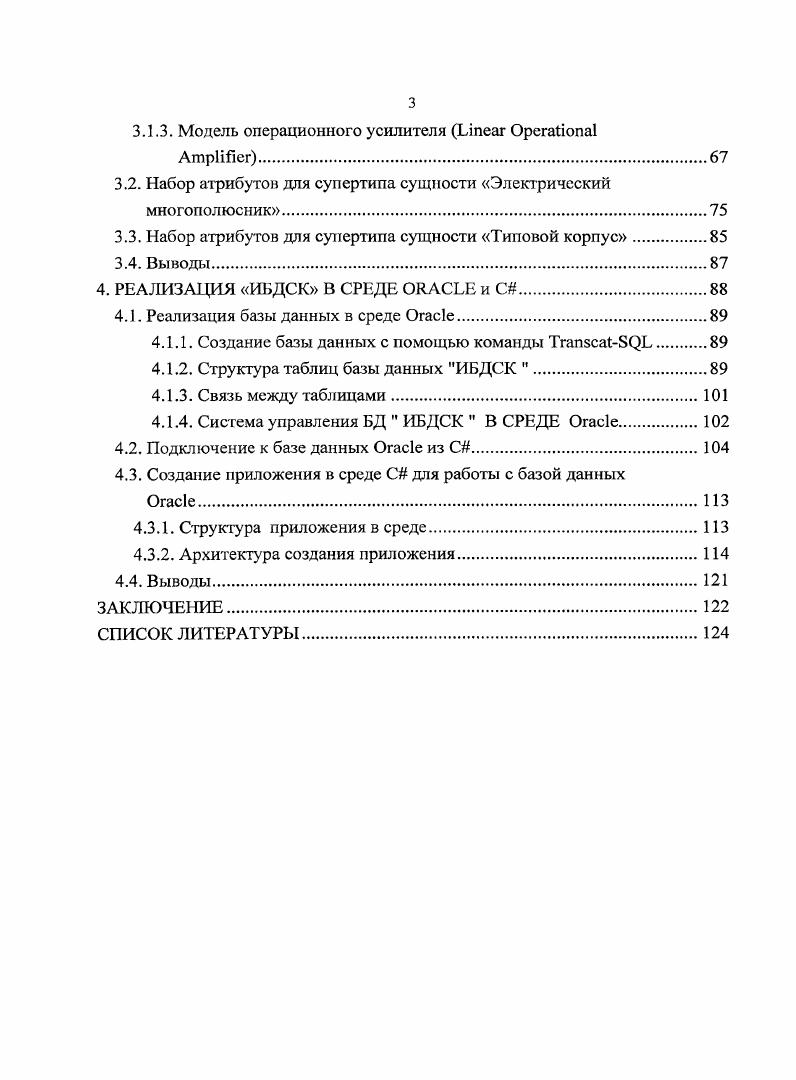

3.1.3. Модель операционного усилителя i i
ii.
3.2. Набор атрибутов для супертипа сущности Электрический многополюсник.
3.3. Набор атрибутов для сунертипа сущности Типовой корпус
3.4. Выводы
4. РЕАЛИЗАЦИЯ ИБДСК В СРЕДЕ и
4.1. Реализация базы данных в среде .
4.1.1. Создание базы данных с помощью команды
4.1.2. Структура таблиц базы данных ИБДСК .
4.1.3. Связь между таблицами
4.1.4. Система управления БД ИБДСК В СРЕДЕ
4.2. Подключение к базе данных из .
4.3. Создание приложения в среде для работы с базой данных
.ИЗ
4.3.1. Структура приложения в среде.
4.3.2. Архитектура создания приложения
4.4. Выводы.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Подтверждается корректностью использования математического аппарата, теорией моделирования электронных схем, теорией реляционных баз данных, теорией объектно-ориентированного программирования, а так же результатами тестирования разработанного информационного и программного обеспечения. Разработана концепция организации информационного обеспечения САПР, основанная на замене традиционного используемых библиотечных файлов интегрированной базой данных схемных компонентов (ИБДСК), реализованной в рамках технологии клиент-сервер. Разработана методика перехода от расширенной модели «Сущность-связь» к реляционной модели данных. Разработана архитектура программного обеспечения ИБДСК, ориентированная на применение в САПР OrCAD PSpice A/D, DesignLab и Micro-Cap и отличающаяся от известных наличием инвариантных средств добавления новых видов схемных компонентов. Концепция интегрированной базы данных схемных компонентов, содержащая полный объем информации для всех этапов проектирования и ориентированная на пользователя САПР, что позволяет эффективно решать задачу подбора схемных компонентов и оперативно получать нормативно-справочную информацию в процессе автоматизированного формирования документации на проект. Расширенная модель «Сущность-Связь», отражающая объекты и связи между ними для организации информационного обеспечения схемотехнических СЛГГР. В состав модели входят сущности «Схемный компонент», «Модель компонента», «Электрический многополюсник», «Типовой корпус». Реляционная модель (схема данных) интегрированной БД схемных компонентов, учитывающая наличие высокой вложенности подтипов сущностей; большое разнообразие связей между сущностями; возможность добавления новых видов схемных компонентов в процессе эксплуатации базы данных. Распределенная архитектура программного обеспечения интегрированной БД схемных компонентов, обеспечивающая эффекгивное распределение функций обработки данных между сервером БД и клиентским приложением. Реализованное приложение базы данных в рамках технологии клиент-сервер включает инвариантное ядро, обеспечивающее удобное для добавления новых видов схемных компонентов. Обеспечена возможность использования разработанной ИБДСК совместно со схемотехническими САПР OrCAD PSpice А/О, DesignLab и Micro-Cap, что позволяет снабдить инженера-схемотехника полной информацией о схемных компонентах и значительно повысить эффективность применения этих САПР. Разработанная концепция организации информационного обеспечения схемотехнических САПР, предложенная усложненная ER-модель предметной области и реализованное приложение базы данных в рамках технологии клиент-сервер могут быть распространены и на системы синтеза цифровых схем, системы конструкторского проектирования и САПР сложных технических объектов различного назначения, не зависимо от их физической природы. Разработанные в ходе исследования реляционные модели данных предметной области реализованы в среде универсальной промышленной СУБД Oracle 9i. Практическим результатом работы является ИБДСК, ориентированная на применение в САПР OrCAD PSpice A/D, DesignLab и Micro-Cap. Разработанные при выполнении работы модели данных и приложение баз данных были использованы в учебном процессе кафедры САПР СПбГЭТУ (ЛЭТИ) им. В.И. Ульянова (Ленина) и при создании информационного обеспечения для современных схемотехнических САПР. Приборостроение в экологии и безопасности человека”. СПб. ГУАП, . Международная конференция “ Современное образование: содержание, технологии, качество ”. СПб. СПбГЭТУ, . Конференции профессорско-преподавательского состава СПбГЭТУ, Санкт-Петербургский государственный электротехнический университет , г. Основные теоретические и практические результаты диссертации опубликованы в 4 статьях и докладах, среди которых 2 публикации в ведущих рецензируемых изданиях, рекомендованных в действующем перечне ВАК. Доклады доложены и получили одобрение на 2 международных, всероссийских и межвузовских научно-практических конференциях перечисленных в конце автореферата. Диссертационная работа состоит из введения, четырех глав, заключения и списка литературы, включающего наименований. Работа изложена на 8 страницах, содержит рисунков и таблиц.
