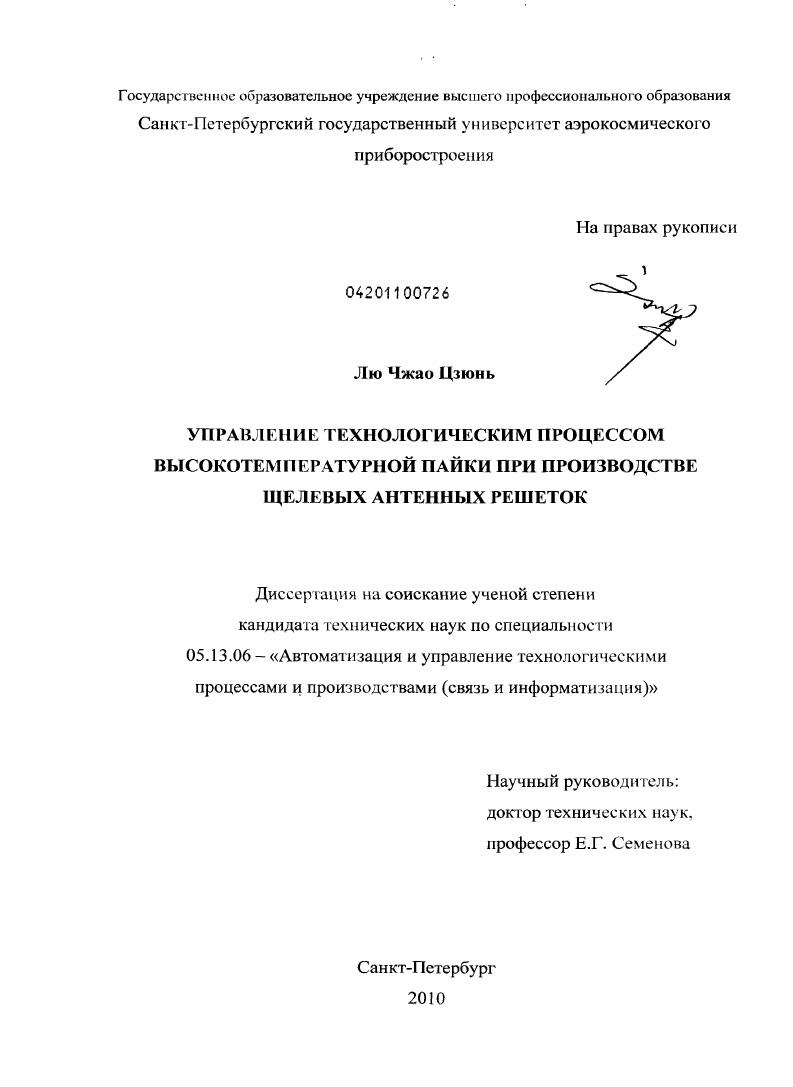

Управление технологическим процессом высокотемпературной пайки при производстве щелевых антенных решеток

• Автор: Лю Чжао Цзюнь
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Санкт-Петербург
• Количество страниц: 165 с. : ил.

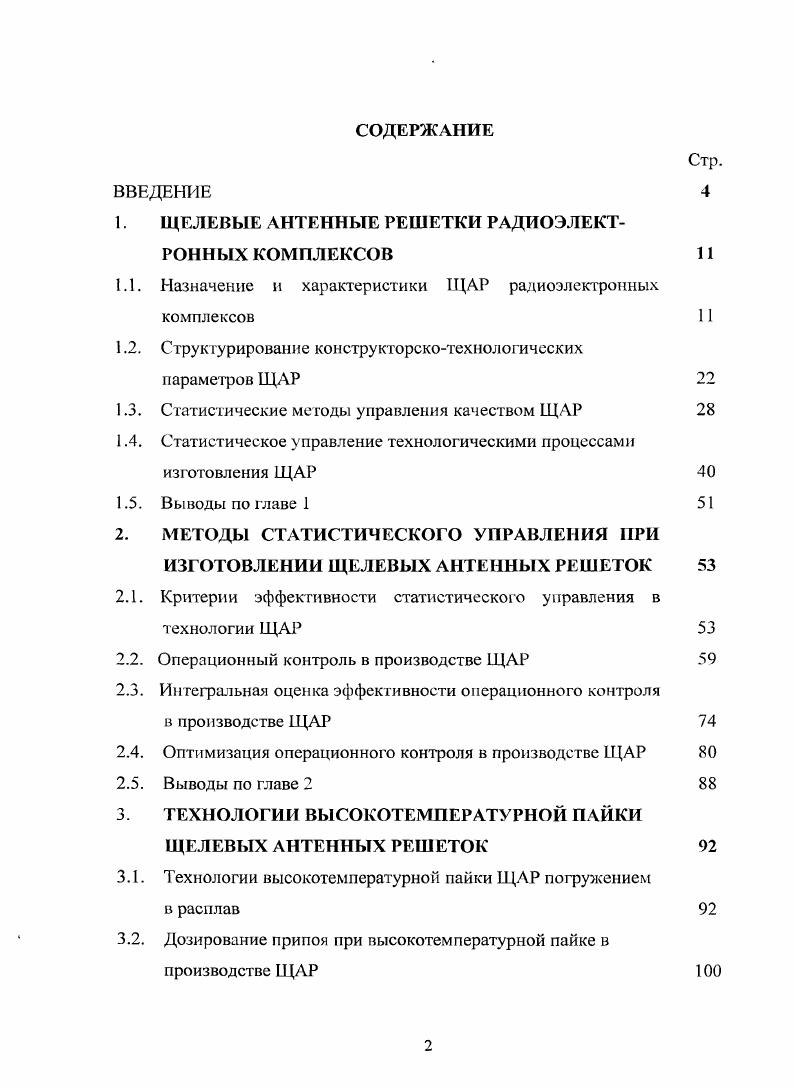

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. ЩЕЛЕВЫЕ АНТЕННЫЕ РЕШЕТКИ РАДИОЭЛЕКТРОННЫХ КОМПЛЕКСОВ

1.1. Назначение и характеристики ЩАР радиоэлектронных

комплексов

1.2. Структурирование конструкторскотехнологических

параметров ЩАР

1.3. Статистические методы управления качеством ЩАР

1.4. Статистическое управление технологическими процессами

изготовления ЩАР

1.5. Выводы по главе 1

2. МЕТОДЫ СТАТИСТИЧЕСКОГО УПРАВЛЕНИЯ ПРИ
ИЗГОТОВЛЕНИИ ЩЕЛЕВЫХ АНТЕННЫХ РЕШЕТОК
2.1. Критерии эффективности статистического управления в
технологии ЩАР
2.2. Операционный контроль в производстве ЩАР
2.3. Интегральная оценка эффективности операционного контроля
в производстве ЩАР
2.4. Оптимизация операционного контроля в производстве ЩАР
2.5. Выводы по главе 2
3. ТЕХНОЛОГИИ ВЫСОКОТЕМПЕРАТУРНОЙ ПАЙКИ
ЩЕЛЕВЫХ АНТЕННЫХ РЕШЕТОК
3.1. Технологии высокотемпературной пайки ЩАР погружением
в расплав
3.2. Дозирование припоя при высокотемпературной пайке в
производстве ЩАР

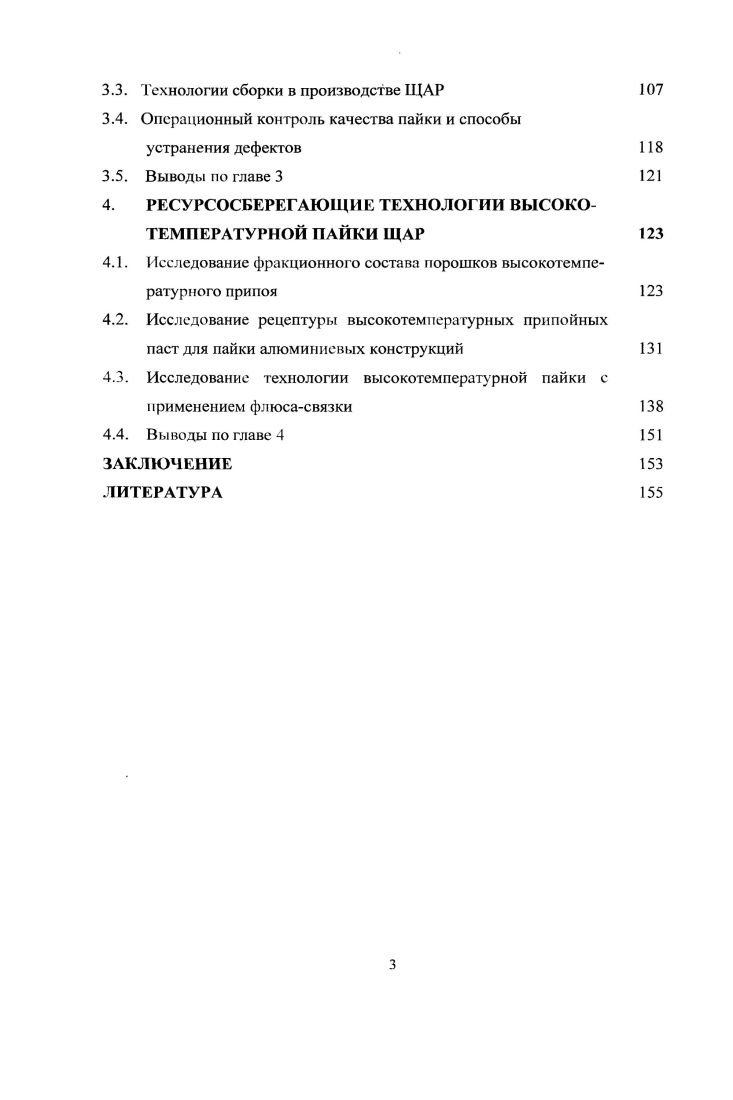

3.3. Технологии сборки в производстве ЩАР
3.4. Операционный кот роль качества пайки и способы
устранения дефектов
3.5. Выводы по главе 3
4. РЕСУРСОСБЕРЕГАЮЩИЕ ТЕХНОЛОГИИ ВЫСОКОТЕМПЕРАТУРНОЙ ПАЙКИ ЩАР
4.1. Исследование фракционного состава порошков высокотемпературного припоя
4.2. Исследование рецептуры высокотемпературных припойных
паст для пайки алюминиевых конструкций
4.3. Исследование технологии высокотемпературной пайки с применением флюсасвязки
4.4. Выводы по главе 4
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Антенно-фидерные устройства, являясь наиболее сложной и дорогостоящей частью радиотехнических систем, в значительной степени определяют эффективность применения системы в целом /, , , , / Действительно, выход из строя антенного устройства радиотехнического комплекса не может быть скомпенсирован совершенными средствами обработки информации, а пофешности антенного устройства, например, в определении пространственного положения сопровождаемого объекта, приведут к снижению эффективности не только радиотехнической системы, но и иных, сопряженных с ней технических систем (пилотажно-навигационных, управляющих и т. Многие антенные характеристики являются исходными при построении новых радиосистем, например комплексов для дальнего космоса, в которых реализуемое усиление антенны определяет реальную дальность действия. В ряде случаев антенна должна решать задачи получения внекоординатной информации об отражающем объекте, распознавания образов или осуществления радиовидения путем поляризационной обработки /, 4/. Наряду с этим прорабатываются и ряд новых областей применения антенной техники. Например, для решения энергетических проблем необходимо создание мощных СВЧ систем передачи мощности на сверхдальние расстояния и орбитальные солнечные станции с возможностью канализации передаваемой энергии /7/. Огромную роль ипэаег антенная техника в решении проблем космического оружия /7, /. Новые задачи в области создания антенной техники возникают и в связи с действующими конверсионными процессами. Использование антенных устройств является непременным атрибутом создания и развития ресурсосберегающих микроволновых технологий промышленного нагрева при транспортировке растительного сырья и нефтепродуктов /9/. Создание и развитие новой авиационной техники - бизнес-самолетов, легких и сверхлегких летательных аппаратов (в том числе и беспилотных) предполагает и оснащение их необходимым радиоэлектронным оборудованием. Модернизация радиоэлектронного оборудования и, в первую очередь, антенно-фидерных устройств является основным направлением совершенствования авиационной техники /, , , /. Использование в бортовых радиотехнических системах сканирующих волноводно-щелевых антенн по сравнению с зеркальными антеннами позволяет обеспечить малые значения уровня бокового излучения при максимальном коэффициенте усиления (за счет оптимального распределения фазовых сдвигов между излучающими щелями), расширить сектор обзора (за счет большей свободы перемещения плоского раскрыва антенны внутри носового обтекателя) /7,, , 8/. Однако, волноводно-щелевым антеннам присущ и ряд недостатков. Гак, например, требования повышения пространственной избирательности предполагают увеличения геометрических размеров антенных решеток, что сопровождается возрастанием фазовых ошибок при реализации параллельной системы распределения и, как следствие, снижением коэффициента использования поверхности, невозможностью юстировки. Недостатком волноводно-щелевых антенн следует считать и их относительную узкополосное гь (5-6% от номинальной частоты), снижающую эффективность работы РТС в сложной помеховой обстановке, отсутствие возможности совмещения различных частотных диапазонов и ограничения в поляризационных характеристиках /, /. Однако, указанные преимущества волноводно-щелевых антенн, их конструктивная простота, унификация технологических решений по сравнению с зеркальными антеннами, а также автивными и пассивнымифазированными активными решетками (ФАР), определяют преимущественное использование их в радиотехнических системах (табл. ФАР /, , /. Основные требования, определяющие работу антенного устройства в составе радиотехнической системы, предъявляются, главным образом, к его диа1рамме направленности. Реализацию требований к диаграмме направленности проводят методами теории синтеза антенн с определением необходимого амплитуднофазового распределения по раскрыву антенны /7, , /. Конструкторское же обеспечение амплитудно-фазового распределения является неоднозначным, допускающим как отличие принципов действия антенного устройства, гак и конструкции зализывающих и излучающих элементов. Таблица 1.
