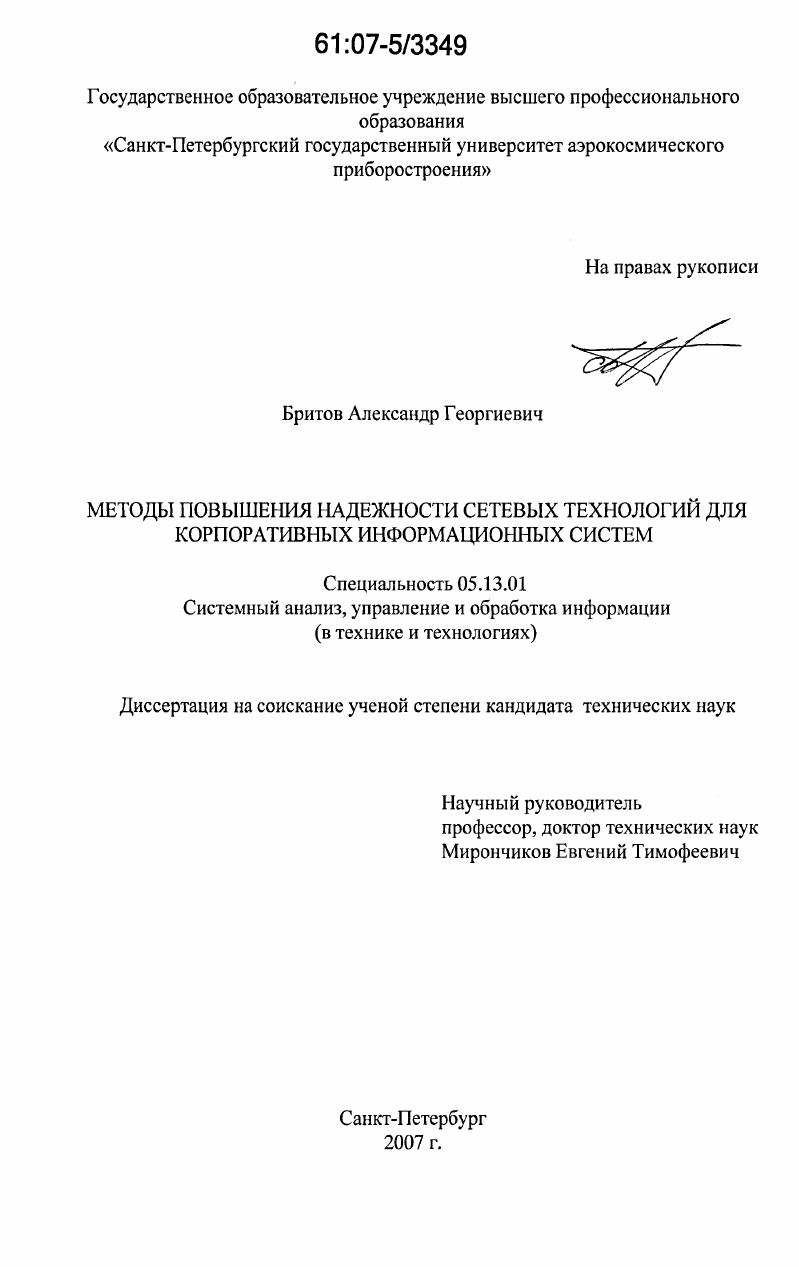

Методы повышения надежности сетевых технологий для корпоративных информационных систем

• Автор: Бритов, Александр Георгиевич
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Санкт-Петербург
• Количество страниц: 140 с. : ил.

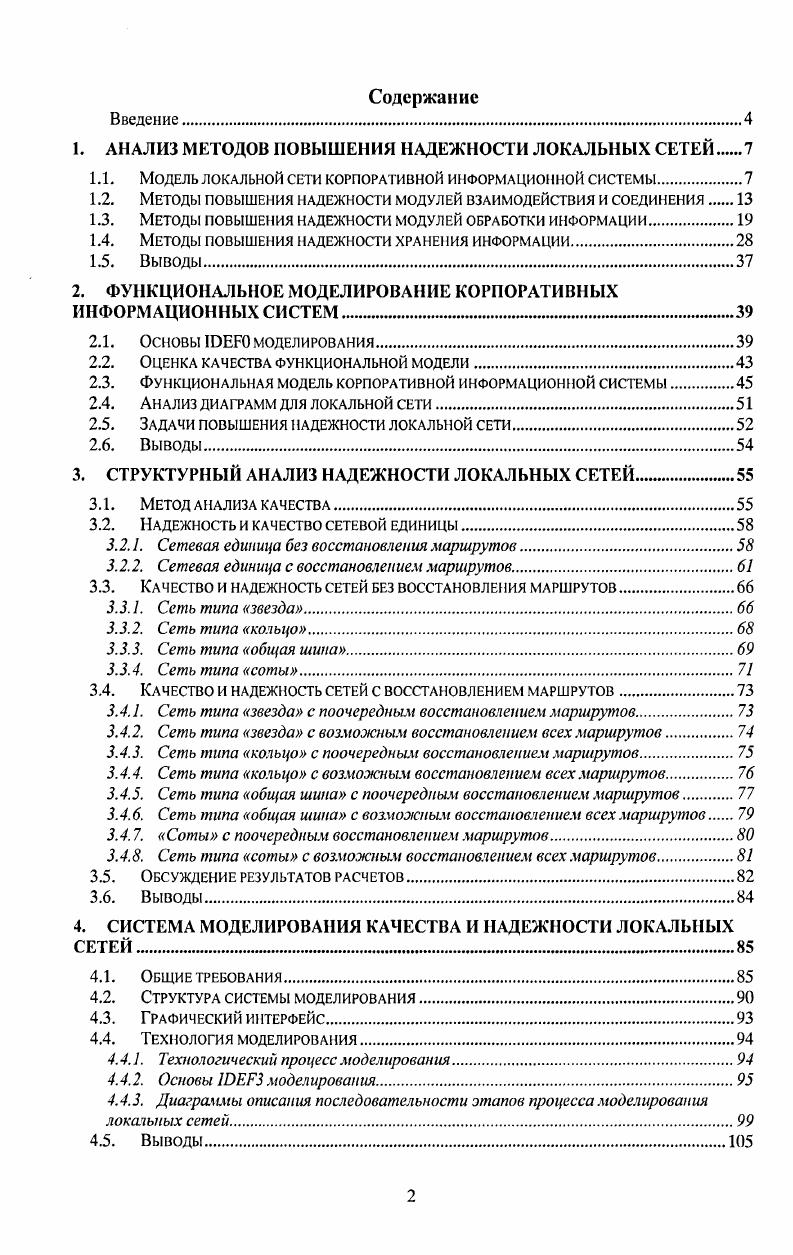

Содержание
Введение.

1. АНАЛИЗ МЕТОДОВ ПОВЫШЕНИЯ НАДЕЖНОСТИ ЛОКАЛЬНЫХ СЕТЕЙ

1.1. Модель локальной сети корпоративной информационной системы

1.2. Методы повышения надежности модулей взаимодействия и соединения

1.3. Методы повышения надежности модулей обработки информации.

1.4. Методы повышения надежности хранения информации

1.5. Выводы.

2. ФУНКЦИОНАЛЬНОЕ МОДЕЛИРОВАНИЕ КОРПОРАТИВНЫХ ИНФОРМАЦИОННЫХ СИСТЕМ.

2.1. Основы ЮЕРО моделирования

2.2. Оценка качества функциональной модели

2.3. Функциональная модель корпоративной информационной системы.
2.4. Анализ диаграмм для локальной сети.
2.5. Задачи повышения надежности локальной сети.
2.6. Выводы.
3. СТРУКТУРНЫЙ АНАЛИЗ НАДЕЖНОСТИ ЛОКАЛЬНЫХ СЕТЕЙ
3.1. Метод анализа качества.
3.2. Надежность и качество сетевой единицы
3.2.1. Сетевая единица без восстановления маршрутов.
3.2.2. Сетевая единица с восстановлением маршрутов
3.3. Качество и надежность сетей без восстановления маршрутов.
3.3.1. Сеть типа звезда.
3.3.2. Сеть типа кольцо.
3.3.3. Сеть типа общая шина.
3.3.4. Сеть типа соты.
3.4. Качество и надежность сетей с восстановлением маршрутов
3.4.1. Сеть типа звезда с поочередным восстановлением маршрутов.
3.4.2. Сеть типа звезда с возможным восстановлением всех маршрутов
3.4.3. Сеть типа кольцо с поочередным восстановлением маршрутов.
3.4.4. Сеть типа кольцо с возможным восстановлением всех маршрутов
3.4.5. Сеть типа общая шина с поочередным восстановлением маршрутов.
3.4.6. Сеть типа общая шина с возможным восстановлением всех маршрутов
3.4.7. Соты с поочередным восстановлением маршрутов.
3.4.8. Сеть типа соты с возможным восстановлением всех маршрутов
3.5. Обсуждение результатов расчетов
3.6. Выводы.
4. СИСТЕМА МОДЕЛИРОВАНИЯ КАЧЕСТВА И НАДЕЖНОСТИ ЛОКАЛЬНЫХ СЕТЕЙ.
4.1. Общие требования.
4.2. Структура системы моделирования
4.3. Графический интерфейс
4.4. Технология моделирования.
4.4.1. Технологический процесс моделирования
4.4.2. Основы ЮЕРЗ моделирования
4.4.3. Диаграммы описания последовательности этапов процесса моделирования локальных сетей
4.5. Выводы

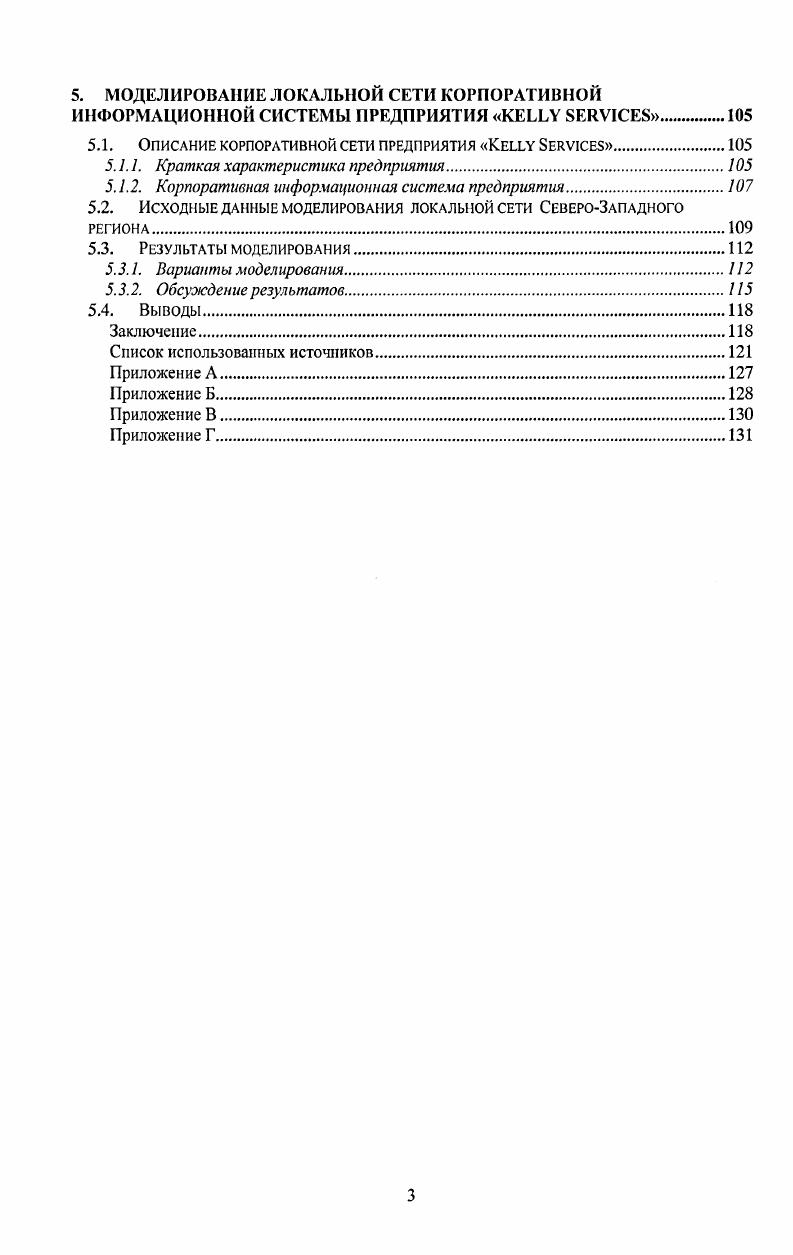

5. МОДЕЛИРОВАНИЕ ЛОКАЛЬНОЙ СЕТИ КОРПОРАТИВНОЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ ПРЕДПРИЯТИЯ VI.
5.1. Описание корпоративной сети предприятия vi
5.1.1. Краткая характеристика предприятия.
5.1.2. Корпоративная информационная система предприятия.
5.2. Исходные данные моделирования локальной сети СевероЗападного
региона.
5.3. Результаты моделирования
5.3.1. Варианты моделирования.
5.3.2. Обсуждение результатов.
5.4. Выводы
Заключение
Список использованных источников


В проанализированной локальной сети корпоративной информационной системы использованы серверы, рабочие станции, коммутатор Switch ports и канал связи, использующий 4-х парный UTP провод 5е категории. Физическая структура локальной сети корпоративной информационной системы предприятия предоставляющего справочные услуги клиентам, показана на рис. Рис. Обратимся теперь к анализу возможных ошибок возникающих в локальной сети и приводящих к неправильной работе ее модулей. Исходя из логической модели (рис. Подробный и детальный анализ помех в каналах передачи данных приведен в классической работе A. A. Харкевича []. Если * - передаваемые данные, а s - влияние на них помехи, то y=V(x,s) -полученные в приемном модуле данные, причем V - оператор, определяющий прием данных. В частном случае этот оператор может иметь вид y=sjx+S2, где s1, S2 - мультипликативная и аддитивная составляющие помехи s. Причинами помехи sj являются изменения параметров канала передачи данных, имеющих обычно случайный характер. Изменения параметров канала передачи данных могут привести к существенной задержке, которая приводит к потери актуальности передаваемого по сети сообщения. В работе [] подробно проанализированы источники аддитивной составляющей помехи $2, называемой шумом и вызываемой самыми различными причинами. Эффект «замирания» имеет вид: приемный сигнал у(х)=0 при любом передаваемом сигнале х. Ответственность за замирание несет мультипликативная помеха Sj. В обоих случаях передаваемые но сети данные могут быть потеряны. Это много опаснее, чем аддитивный шум S2 в приемном сигнале у(х). Поэтому борьба с потерей данных должна стать главной составляющей мер, обеспечивающих надежность локальной сети. Неисправности в устройствах были проанализированы, например, в работе Ф. Селлерса []. Под неисправностью или отказом, он понимает выход одного или более параметров устройства за допустимые пределы. При этом в работе устройства возникает ошибка - результат, отличающийся от правильного значения. Возникает ситуация, высказанная в рекламе фирмы 1Ще1 «Виснет ваш компьютер - виснет бизнес». Еще более опасной является ситуация, когда компьютер выдает неправильные результаты, что может привести к конфликтным ситуациям. Неправильное выполнение программы может быть причиной самых разных обстоятельств, так как здесь речь идет о высоком прикладном уровне семиуровневой модели /, определенной стандартом /. Значит, неисправности, возникающие на предыдущих уровнях модели (физическом, канальном, сетевом, транспортном, сеансовом, представительном), будут приводить к неправильному выполнению отлаженной, верифицированной программы. Неправильный ввод данных приводит к сохранению в базе данных корпоративной информационной системы неточных сведений. Обнаружить этот факт оказывается весьма трудным делом, так как требует непрерывной проверки записей базы данных. Поэтому следует обращать особое внимание на проверку вводимых данных. Ошибочные действия пользователя могут привести к остановке компьютеров, потере данных и т. Вот почему все программы имеют специальную защиту от неквалифицированных действий пользователя, хотя предусмотреть абсолютно все неправильные действия пользователя очень трудно. Особенно опасен последний вид нарушений. Если в управляющей части программы произойдет сбой, то программа будет выполнять совсем не те действия, которые были предусмотрены планом обработки информации. Это может привести к катастрофическим последствиям. В рассматриваемом случае локальной сети корпоративной информационной системы предприятия, обслуживающего клиентов, вместо требуемой справки будут предоставлены неправильные сведения. Хорошо, если этот факт легко определить по смыслу информации. В этом случае клиенту будут предоставлены правильные сведения, но с задержкой на повторный поиск правильной информации корпоративной информационной системы. Если по смыслу нельзя определить достоверность справки, то клиент получает неправильную, ложную информацию. Методы повышения надежности локальных сетей предназначены для борьбы с проанализированными неисправностями.
