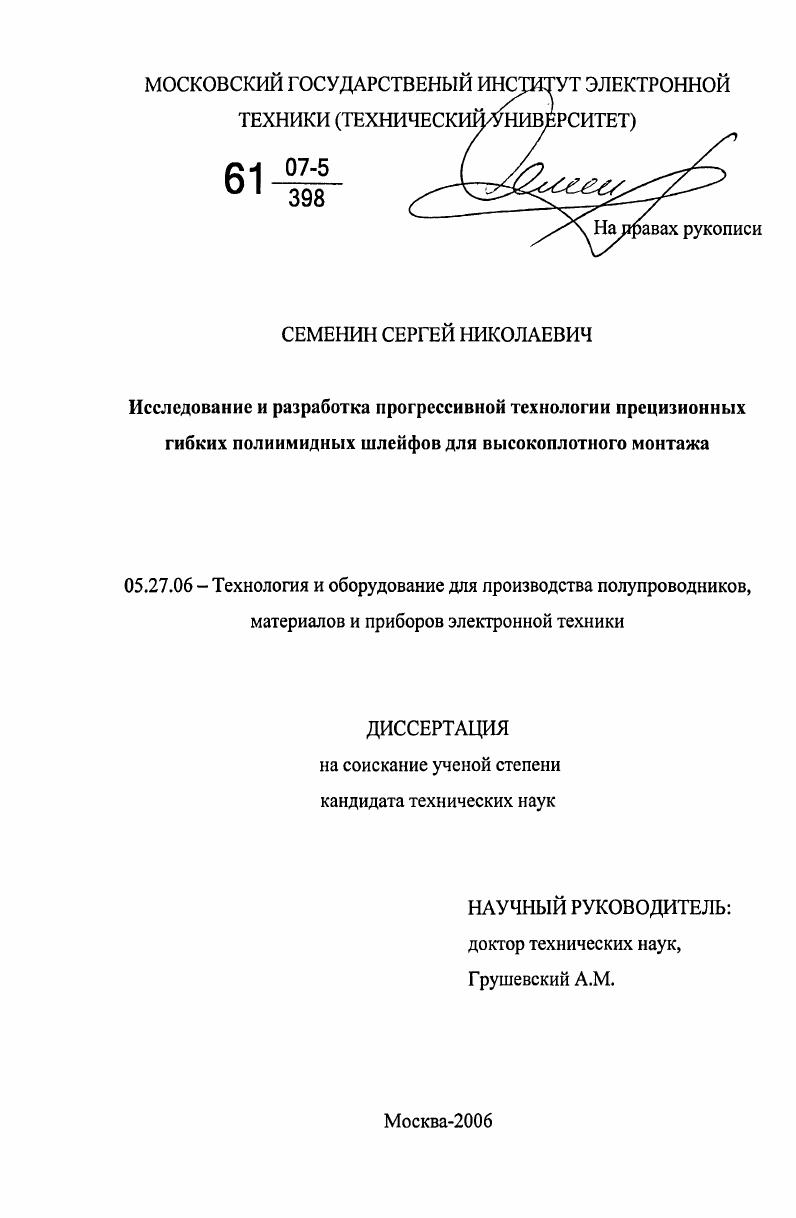

Исследование и разработка прогрессивной технологии прецизионных гибких полиимидных шлейфов для высокоплотного монтажа

• Автор: Семенин, Сергей Николаевич
• Шифр специальности: 05.27.06
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 124 с. : ил.

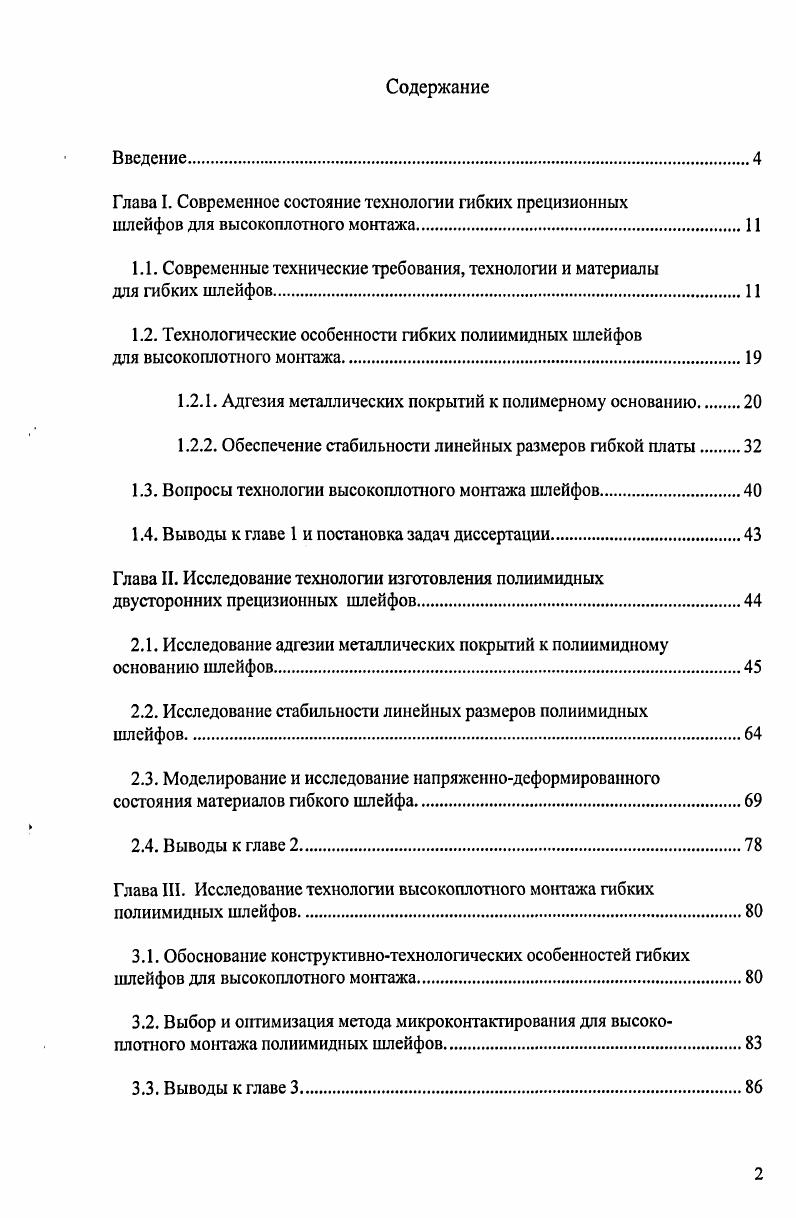

Содержание
Введение.

Глава I. Современное состояние технологии гибких прецизионных

шлейфов для высокоплотного монтажа

1.1. Современные технические требования, технологии и материалы

для гибких шлейфов

1.2. Технологические особенности гибких полиимидных шлейфов

дтя высокоплотного монтажа

1.2.1. Адгезия металлических покрытий к полимерному основанию.

1.2.2. Обеспечение стабильности линейных размеров гибкой платы

1.3. Вопросы технологии высокоплотного монтажа шлейфов

1.4. Выводы к главе 1 и постановка задач диссертации
Глава II. Исследование технологии изготовления полиимидных
двусторонних прецизионных шлейфов.
2.1. Исследование адгезии металлических покрытий к полиимидному основанию шлейфов.
2.2. Исследование стабильности линейных размеров полиимидных
шлейфов
2.3. Моделирование и исследование напряженнодеформированного состояния материалов гибкого шлейфа.
2.4. Выводы к главе 2.
Глава III. Исследование технологии высокоплотного монтажа гибких полиимидных шлейфов.
3.1. Обоснование конструктивнотехнологических особенностей гибких шлейфов для высокоплотного монтажа
3.2. Выбор и оптимизация метода микроконтакгирования для высокоплотного монтажа полиимидных шлейфов
3.3. Выводы к главе 3.

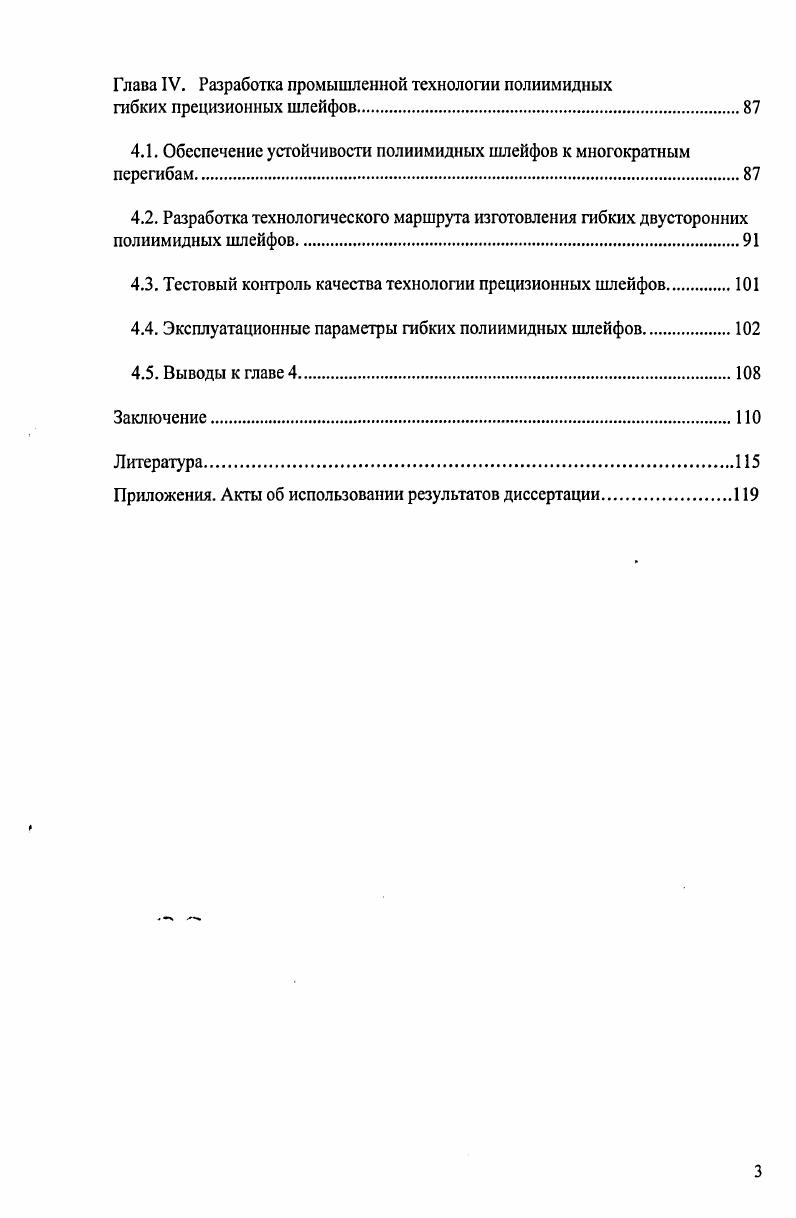

Глава IV. Разработка промышленной технологии полиимидных
гибких прецизионных шлейфов
4.1. Обеспечение устойчивости полиимидных шлейфов к многократным перегибам
4.2. Разработка технологического маршрута изготовления гибких двусторонних полиимидных шлейфов
4.3. Тестовый контроль качества технологии прецизионных шлейфов
4.4. Эксплуатационные параметры гибких полиимидных шлейфов
4.5. Выводы к главе 4.
Заключение
Литература


Разработана концепция технологии прецизионных гибких полиимидных шлейфов для высокоплотного монтажа, основанная на двусторонней металлизации полиимидной пленки в вакууме и формировании в отверстиях полиимида монтажных балок с разным финишным покрытием противоположных сторон: облегчающим растекание припоя и исключающим его растекание. Обоснованы и подтверждены экспериментально огггимальные технологические параметры процесса односторонней контактной микросварки двусторонних гибких полиимидных шлейфов для высокоплотного монтажа электронных приборов. Теоретически показана и экспериментально выявлена зависимость максимальной ширины прецизионного шлейфа от уровня напряженно-деформированного состояния материалов шлейфа для обеспечения высокоплотного монтажа. Установлена взаимосвязь и на основе регрессионного анализа получена математическая модель стойкости полиимидных шлейфов к многократным перегибам от соотношения толщин конструкционных материалов шлейфа. Показано, что использование защитных покрытий из полиимидного лака позволяет существенно повысить их стойкость к многократным перегибам. Новизна полученных результатов подтверждена положительными решениями по двум заявкам о выдаче патентов РФ на изобретения. Акты об использовании результатов диссертации оформлены на таких предприятиях, как ОАО «Завод Компонент» (г. Зеленоград) в составе серийно выпускаемых вычислителей, ЗАО «НИИМП-Т» (г. Зеленоград) при монтаже многокристальных модулей памяти в трехмерном исполнении и плоских информационных экранов, ОАО «АЭРОПРИБОР-ВОСХОД» (г. Компьютерно-интегрированные технологии монтажа и сборки ЭВС» в Московском государственном институте электронной техники (техническом университете). Микроэлектроника и информатика - . Москва, Зеленоград, г. Микроэлектроника и информатика - . Москва, Зеленоград, г. Микроэлектроника и информатика - . Москва, Зеленоград, г. Электроника и информатика - . V Международная научно-техническая конференция, Москва, Зеленоград, г. Микроэлектроника и информатика - . Москва, Зеленоград, г. Основные результаты диссертации опубликованы в печатных работах, в том числе в 3 статьях, 5 тезисах докладов на научно-технических конференциях и двух заявках о выдаче патентов РФ на изобретения, по которым получены положительные решения. Диссертация состоит из введения, четырех глав, содержащих рисунков и 8 таблиц, заключения, списка использованной литературы и приложения. Общий объем работы - 5 страниц. Новая концепция технологии полиимидных прецизионных гибких шлейфов для высокоплотного монтажа, основанная на двусторонней металлизации полиимидной пленки в вакууме и формировании в отверстиях полиимида монтажных балок с разным финишным покрытием противоположных сторон: облегчающим растекание припоя и исключающим его растекание, и характеризующихся высокими адгезией металлических слоев к полиимидной пленке и стабильностью линейных размеров. Установленные закономерности влияния конструктивнотехнологических факторов на напряженно-деформированные состояния элементов шлейфа при силовом воздействии и зависимость запаса прочности материалов шлейфа от величины теплового воздействия на основе конечно-элементных моделей шлейфа. Зависимость допустимого радиуса перегиба от толщины проводника в области упругой деформации. Полученная математическая модель устойчивости шлейфа к многократным перегибам от соотношения толщин конструкционных материалов на основе регрессионного анализа. Новый способ и результаты экспериментального обоснования оптимальных параметров технологии прецизионного высокоплотного монтажа полиимидных шлейфов, основанной на односторонней контактной сварке и контактировании с выводом шлейфа по стороне, имеющей финишное покрытие, исключающее растекание припоя. Технология изготовления полиимидных двусторонних шлейфов, обеспечивающая высокую (шаг до 0 мкм) плотность выводов шлейфа для монтажа приборов электронной техники, увеличение монтажной зоны шлейфа до 0 мм, повышение стойкости шлейфа к многократным перегибам в широком рабочем диапазоне допустимого радиуса перегиба от десятков до 1,0 мм.
