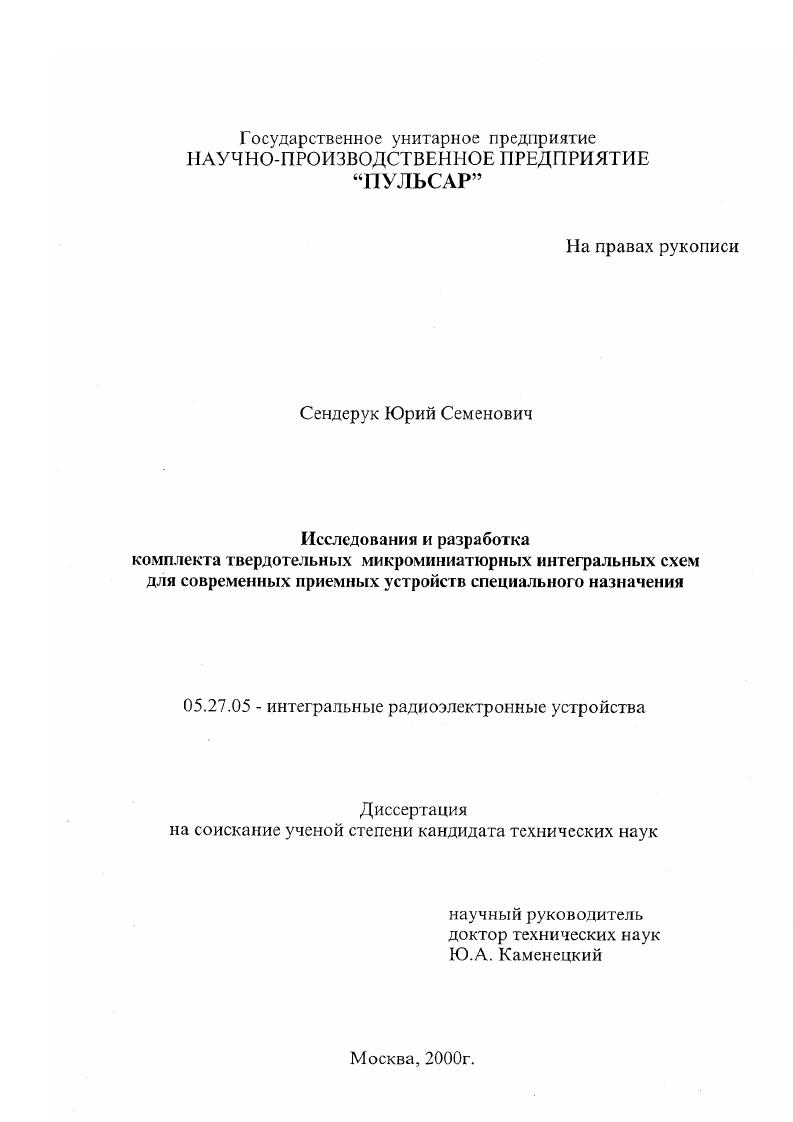

Исследования и разработка комплекса твердотельных микроминиатюрных интегральных схем для современных приемных устройств специального назначения

• Автор: Сендерук, Юрий Семенович
• Шифр специальности: 05.27.05
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 107 с. : ил.

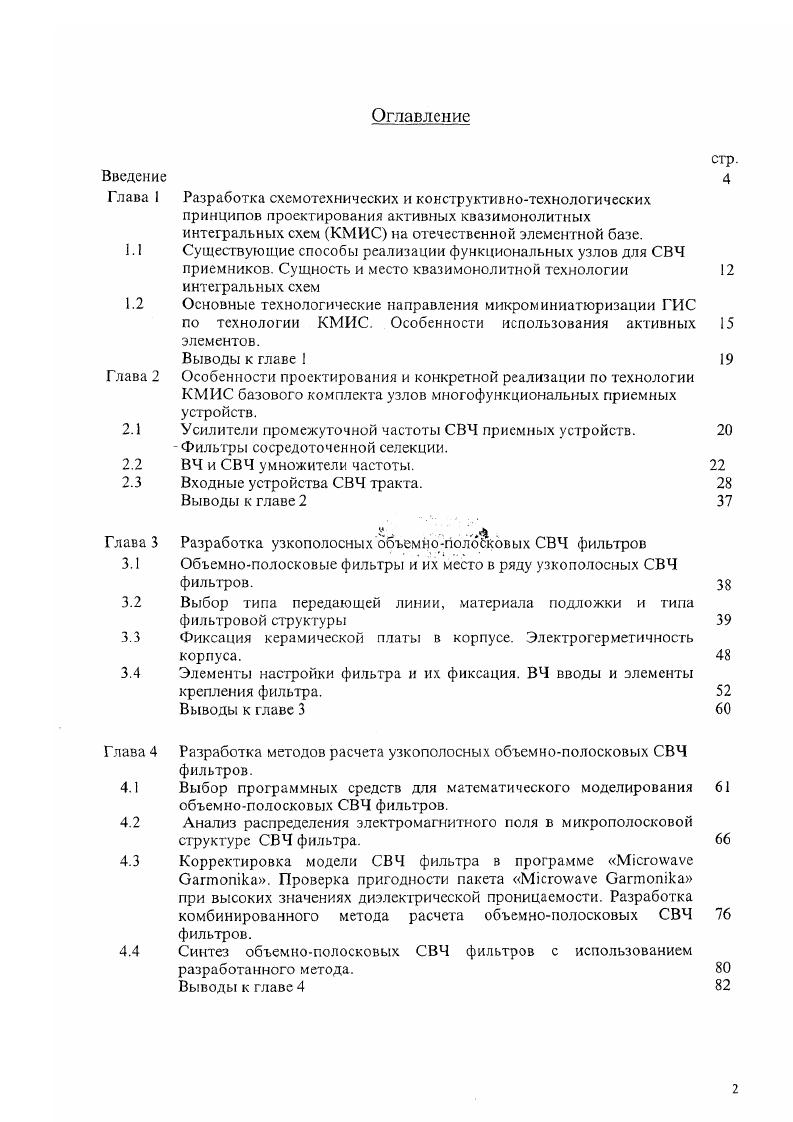

Оглавление
Введение
Глава I
1.
Глава 2
4
2.2
Глава 3
3.2
3.
Разработка схемотехнических и конструктивнотехнологических принципов проектирования активных квазимонолитных интегральных схем КМИС на отечественной элементной базе. Существующие способы реализации функциональных узлов для СВЧ приемников. Сущность и место квазимонолитной технологии интегральных схем
Основные технологические направления микроминиатюризации ГИС по технологии КМИС. Особенности использования активных элементов.
Выводы к главе
Особенности проектирования и конкретной реализации по технологии КМИС базового комплекта узлов многофункциональных приемных устройств.
Усилители промежуточной частоты СВЧ приемных устройств. Фильтры сосредоточенной селекции.
ВЧ и СВЧ умножители частоты.
Входные устройства СВЧ тракта.
Выводы к главе
Разработка узкополосных объемнополоСковых СВЧ фильтров Объемнополосковые фильтры и их место в ряду узкополосных СВЧ фильтров.
Выбор типа передающей линии, материала подложки и типа фильтровой структуры
Фиксация керамической платы в корпусе. Электрогерметичность корпуса.
Элементы настройки фильтра и их фиксация. ВЧ вводы и элементы крепления фильтра.
Выводы к главе 3






Глава 4
4.2
4.
Разработка методов расчета узкополосных объемнополосковых СВЧ фильтров.
Выбор программных средств для математического моделирования объемнополосковых СВЧ фильтров.
Анализ распределения электромагнитного поля в микрополосковой структуре СВЧ фильтра.
Корректировка модели СВЧ фильтра в программе iv i. Проверка пригодности пакета iv i при высоких значениях диэлектрической проницаемости. Разработка комбинированного метода расчета объемнополосковых СВЧ фильтров.
Синтез объемиополосковых СВЧ фильтров с использованием разработанного метода.
Выводы к главе 4


2



1

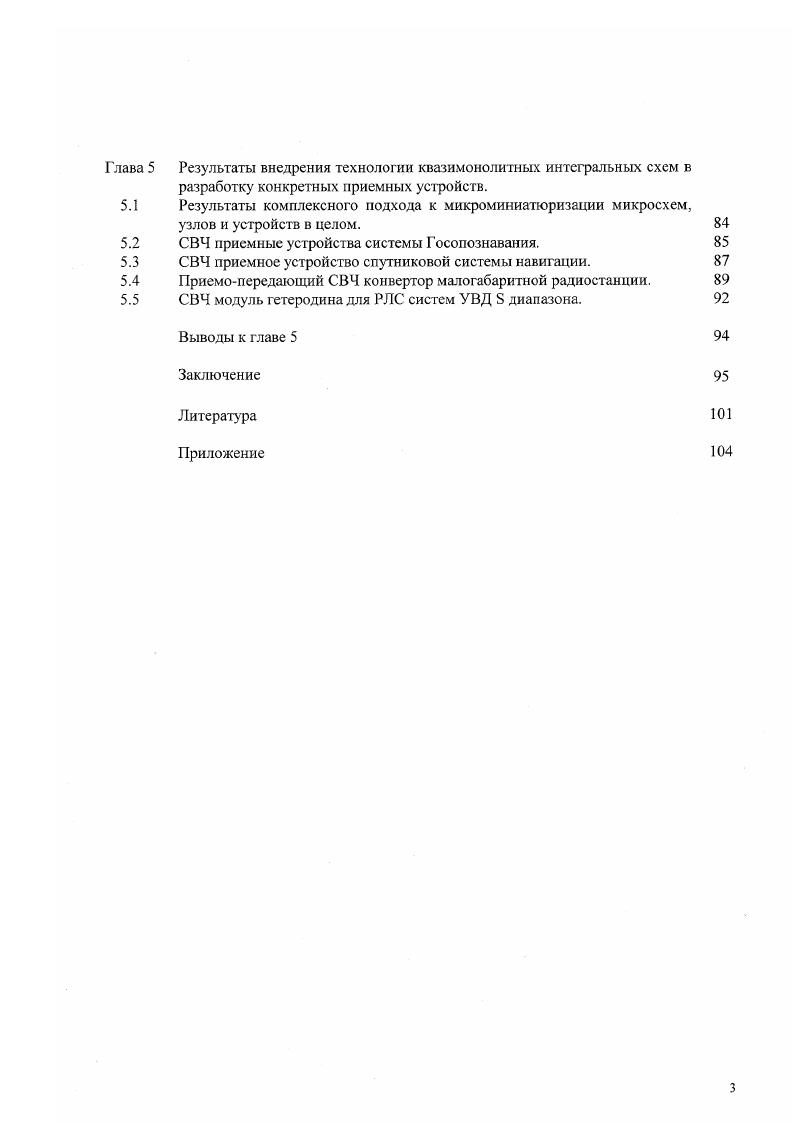

Результаты внедрения технологии квазимонолитных интегральных схем в разработку конкретных приемных устройств.
Результаты комплексного подхода к микроминиатюризации микросхем, узлов и устройств в целом.
СВЧ приемные устройства системы Госопознавания.
СВЧ приемное устройство спутниковой системы навигации. Приемопсредающий СВЧ конвертор малогабаритной радиостанции.
СВЧ модуль гетеродина для РЛС систем УВД 8 диапазона.
Выводы к главе
Заключение
Литература


При современном уровне технологии применение функциональных устройств, выполненных на основе разработанной технологии квазимонолитных интегральных схем позволяет оптимальным образом реализовать требования к техническим параметрам приемной СВЧ аппаратуры специального назначения дециметрового диапазона волн в сочетании с се максимальной миниатюризацией. Комплексное использование разработанных конструктивнотехнологических и схемотехнических принципов проектирования квазимонолитных интегральных схем позволяет уменьшить размеры функциональных узлов по сравнению с аналогичными, выполненными по стандартной технологии ГИС от 2 до раз. К
2. Использование комбинации двумерной доработанной с учетом реальною распределения электромагнитного ноля в объеме фильтра и трехмерной программ для расчета узкополосных СВЧ фильтров дециметрового диапазона позволяет вести производительное проектирование данного класса фильтров без этапа промежуточного макетирования. Структура и объем работы. Диссертация состоит из введения, пяти основных глав с выводами, общих выводов, списка литературы из наименования и одного приложения. Основное содержание работы изложено на 7 страницах, включая рисунка и 6 таблиц. В первой главе проанализированы схемотехнические и конструктивнотехнологические принципы проектирования активных квазимонолитных интегральных схем КМИС ВЧ и СВЧ диапазона на отечественной элементной базе, рассмотрены основные направления микроминиатюризации ГИС, особенности использования в них активных элементов.
