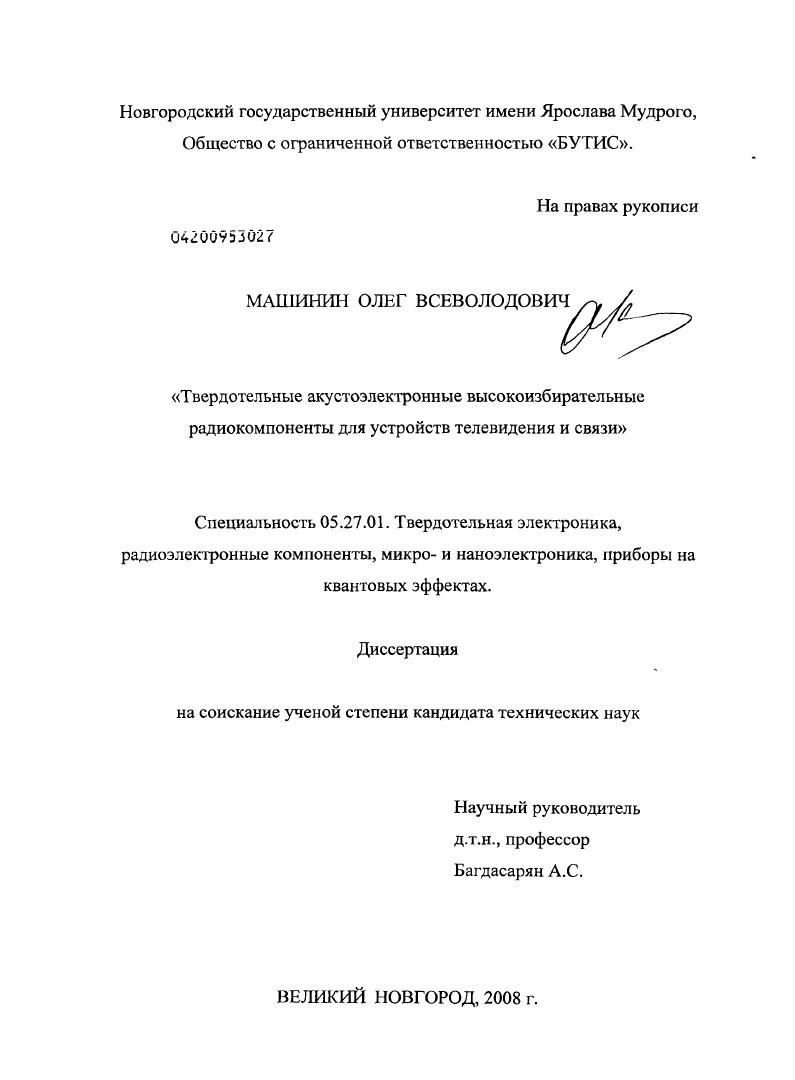

Твердотельные акустоэлектронные высокоизбирательные радиокомпоненты для устройств телевидения и связи

• Автор: Машинин, Олег Всеволодович
• Шифр специальности: 05.27.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Великий Новгород
• Количество страниц: 155 с. : ил.

Введение

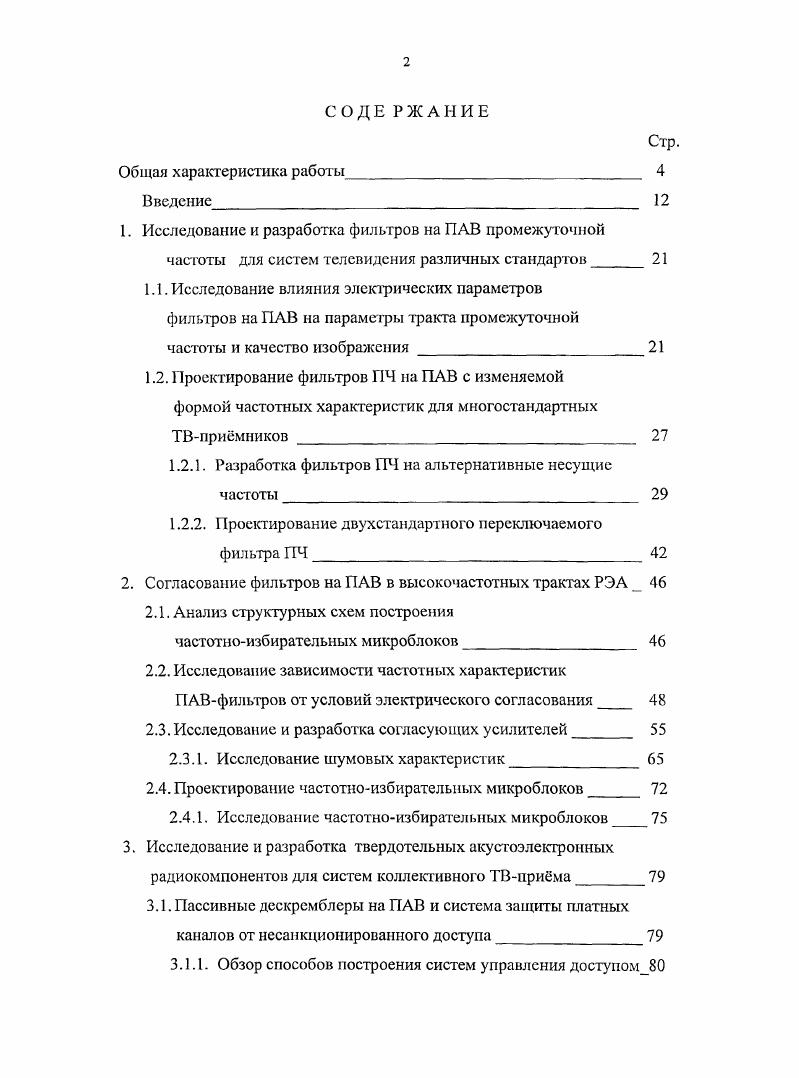

1. Исследование и разработка фильтров на ПАВ промежуточной

частоты для систем телевидения различных стандартов

1.1. Исследование влияния электрических параметров фильтров на ПАВ на параметры факта промежуточной частоты и качество изображения
1.2. Проектирование фильтров Г1Ч на ПАВ с изменяемой формой частотных характеристик для многостандартных ТВпримников

1.2.1. Разработка фильтров ПЧ на альтернативные несущие частоты

1.2.2. 1 роектирование двухстандартного переключаемого фильтра ПЧ

2. Согласование фильтров на ПАВ в высокочастотных трактах РЭА

2.1. Анализ структурных схем построения частотноизбирательных микроблоков

2.2. Исследование зависимости частотных характеристик ПАВфильтров от условий электрического согласования

2.3. Исследование и разработка согласующих усилителей

2.3.1. Исследование шумовых характеристик
2.4. Проектирование частотноизбирательных микроблоков
2.4.1. Исследование частотноизбирательных микроблоков
3. Исследование и разработка твердотельных акустоэлектронных
радиокомпонентов для систем коллективного ТВприма

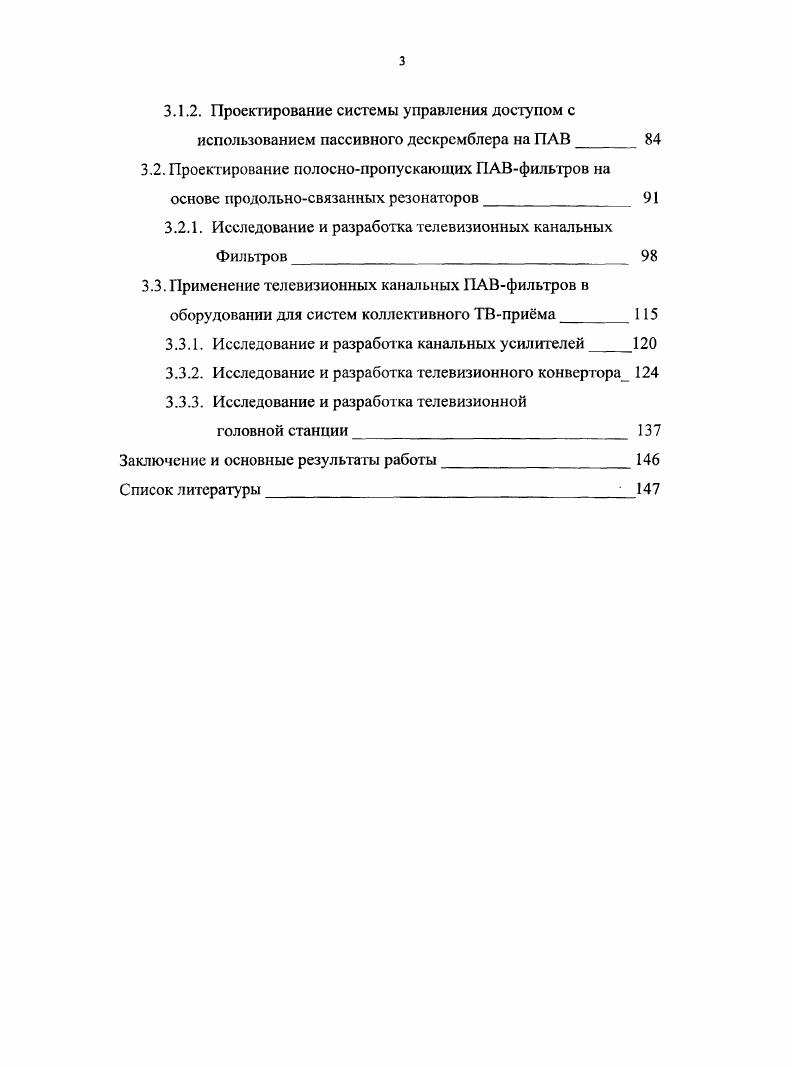

3.1. Пассивные дескрсмблеры на ПАВ и система защиты платных
каналов от несанкционированного доступа
3.1.1. Обзор способов построения систем управления доступом
3.1.2. Проектирование системы управления доступом с
использованием пассивного дескрсмблера на ПАВ
3.2. Проектирование полоснопропускающих ПАВфильтров на основе продольносвязанных резонаторов
3.2.1. Исследование и разработка телевизионных канальных Фильтров
3.3. Применение телевизионных канальных ПАВфильтров в оборудовании для систем коллективного ТВприма
3.3.1. Исследование и разработка канальных усилителей
3.3.2. Исследование и разработка телевизионного конвертора
3.3.3. Исследование и разработка телевизионной
головной станции
Заключение и основные результаты работы
Список литературы


По результатам выполненных исследований опубликовано научные работы, в том числе 8 статей, 4 патента, 9 свидетельств ФИПС об официальной регистрации топологий интегральных микросхем, тезисов докладов на международных конференциях, отчтов о выполненных ИИОКР. Экономический эффект и внедрение результатов работы. Структура и объем диссертации. Диссертация состоит из введения, трх глав, заключения и списка использованных источников. Диссертация содержит 5 страниц машинописного текста, из них 4 рисунков, 3 фото, 9 таблиц, ссылки на библиографических источника па 9 листах. Личный вклад автора. В диссертации изложены результаты работ, которые были выполнены автором лично и в соавторстве. В части работ, выполненных в соавторстве и включенных в диссертацию, автор является инициатором проведенных работ выдвигал идею, формулировал задачу, намечал пути ее решения и внес определяющий вклад в проведение экспериментов, разработку конструктивных решений, методов и методик исследований, проведение теоретических и машинных расчетов. Кроме того, автор осуществлял обработку, анализ и обобщение результатов. Соавторы, принимавшие участие в исследованиях по отдельным направлениям, указаны в списке основных публикаций по теме диссертации. Все результаты, составляющие научную новизну диссертации и выносимые на защиту, получены автором лично. По своей егруктуре содержание диссертации делится на четыре раздела. Во Введении рассмотрены области применения ПАВфильтров в современном радиоэлектронном приборостроении и системах связи, приведен сравнительный анализ основных математических моделей и видов конструкций ВШП и принципы их выбора в зависимости от решаемых задач и параметров назначения фильтра. Обоснована тема диссертации и сформулирована цель работы. Во второй главе исследованы вопросы согласования фильтров на ПАВ в высокочастотных трактах РЭА. Показано, что аппаратурная реализация параметров ПАВфильтров зависит от схемотехнического и топологического решения узлов РЭА, непосредственно нагружающих входной и выходной ВШП фильтра. Третья глава посвящена исследованию твердотельных акустоэлектронных радиокомпонентов для систем коллективного ТВприбма. Диссертация содержит 5 страниц машинописного текста, 4 рисунков, 3 фото, 9 таблиц, ссылки на библиографических источника на 9 листах. В настоящее время твердотельные АРК широко применяются во всех системах и узлах радиоэлектронной аппаратуры РЭА, где используется передача радиочастотного сигнала. Системы управления вооружениями. Важнейшей частью АРК являются фильтры на ПАВ, структура которых разделяет их на две основных группы полоснопропускающис и режекторные фильтры. Частотный диапазон фильтров на ПАВ ограничивается снизу разумностью линейных размеров устройства что определяет нижнюю частоту в . МГц, а сверху технологическими возможностями изготовителя. В настоящее время мировой уровень развития микроэлектронных технологий позволяет достигать частот 4. ГГц, однако для большинства применений ПАВфильтры на частоты выше 2,5 ГГц являются чрезмерно чувствительными к условиям монтажа. Кроме того, требования по стойкости к снецвоздействиям ограничивают минимальный размер элемента структуры ВШГ1 на уровне 0,9 мкм, что соответствует номинальной частоте ПАВфилыра МГц. В общем случае полосовой фильтр на ПАВ рис. Параметры полосовых фильтров на ПАВ определяются геометрией ВШГ1 и электрофизическими свойствами материала подложки. Рис. ВШП высокочастотного сигнала, делает трудной задачу построения строгой теории, пригодной для всех случаев расчета. Для инженерных расчетов используют различные упрощенные модели, основанные на прямом соответствии между геометрией ВШП и электрическими характеристиками. В качестве основного метода синтеза обычно принимается метод частотных выборок, позволяющий получать произвольные АЧХ и ФЧХ фильтров. Для расчета частотного коэффициента передачи используется теория связанных мод соироГтоссБСОМ 3,4, а именно представление ВШП в виде Рматрицы рис. Акустические порты ВП расположены на его краях и соответствуют входящим и выходящим волнам. Рис. Ь и ах амплитуды входящих и выходящих волн, соответственно I и У ток и напряжение на преобразователе.
