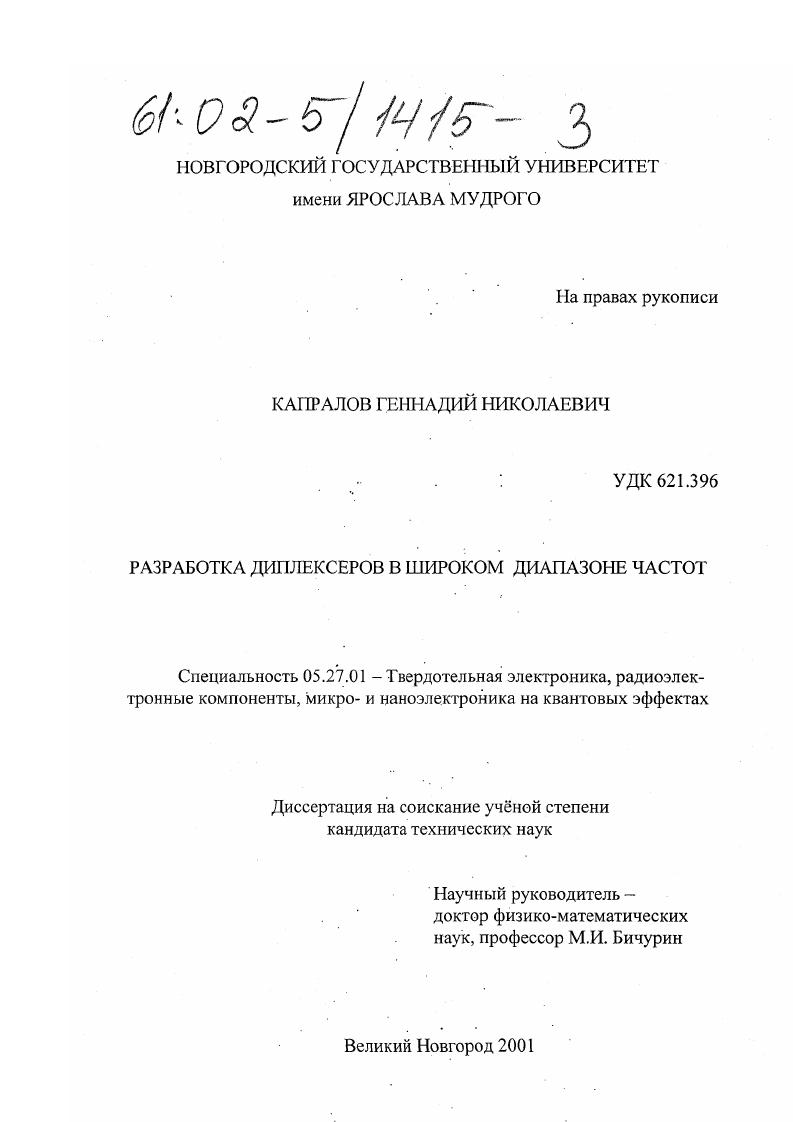

Разработка диплексеров в широком диапазоне частот

• Автор: Капралов, Геннадий Николаевич
• Шифр специальности: 05.27.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Великий Новгород
• Количество страниц: 99 с.

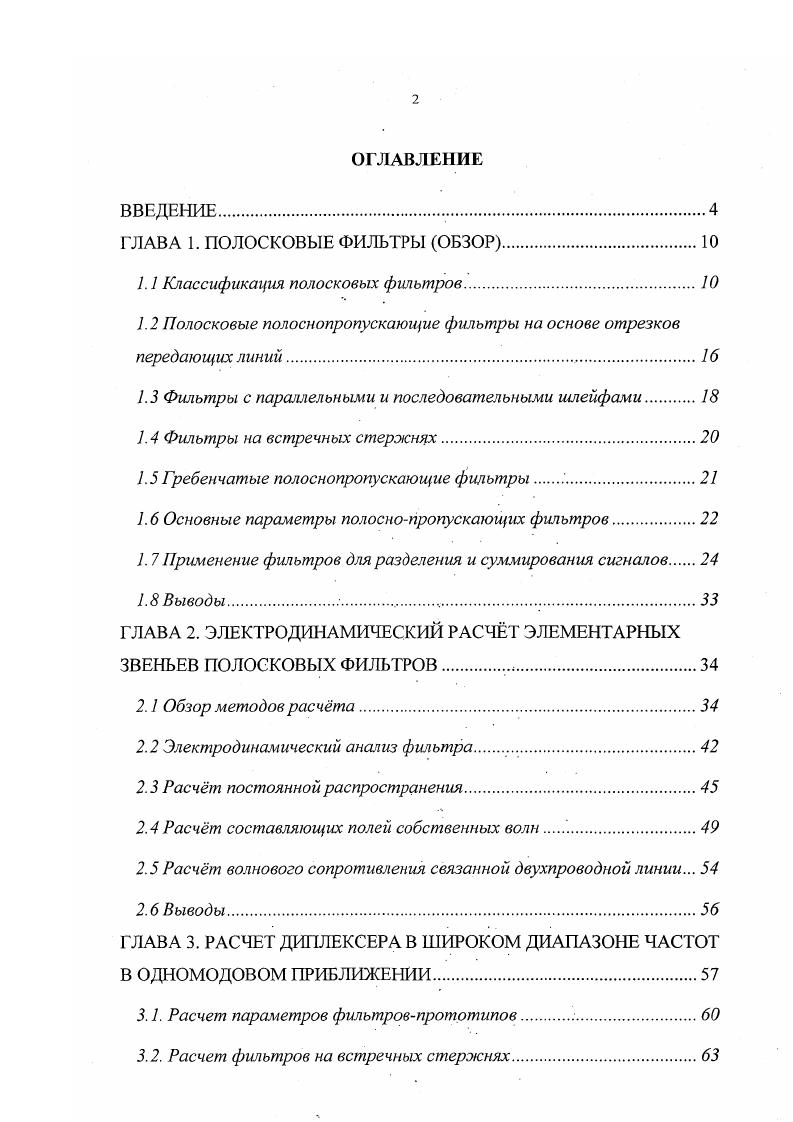

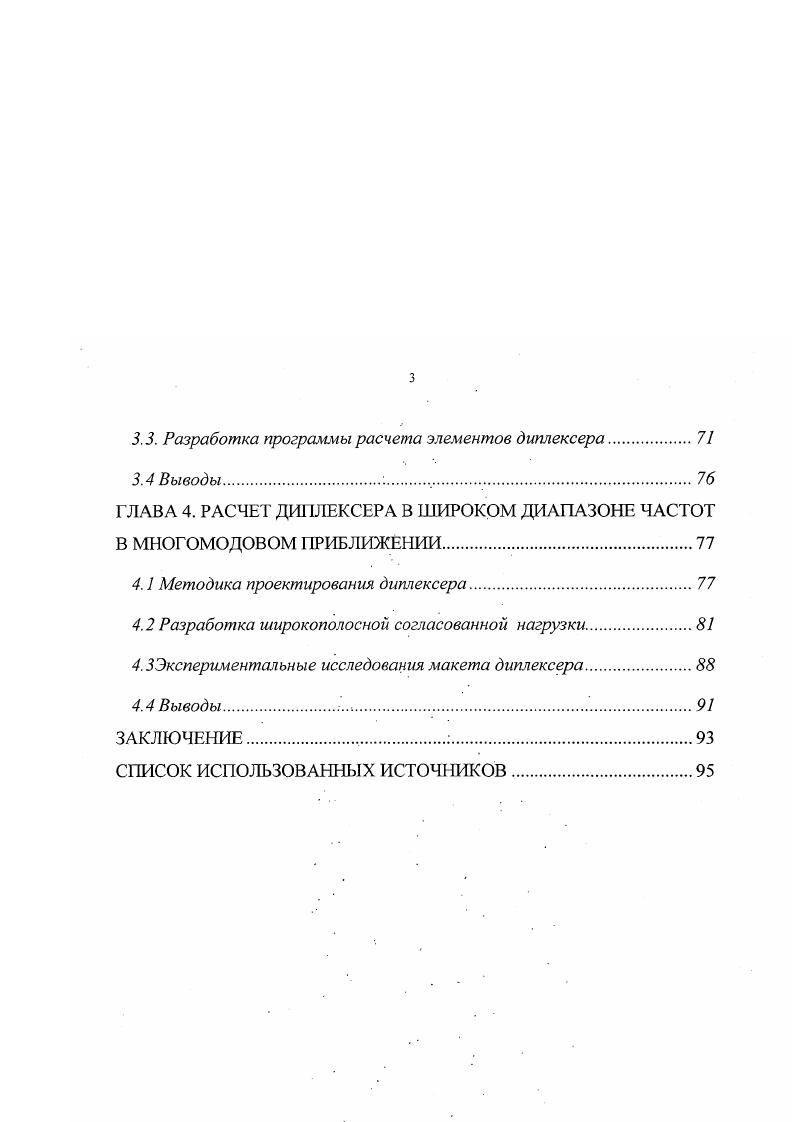

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА 1. ПОЛОСКОВЫЕ ФИЛЬТРЫ ОБЗОР

1.1 Классификация полосковых фильтров

1.2 Полосковые полоснопропускающие фильтры на основе отрезков передающих линий.,.

1.3 Фильтры с параллельными и последовательными гилейфами

1.4 Фильтры на встречных стержнях

1.5 Гребенчатые полоснопропускающие фильтры ..

1.6 Основные параметры полоснопропускающих фильтров.

1.7 Применение фильтров для разделения и суммирования сигналов

1.8 Выводы
ГЛАВА 2. ЭЛЕКТРОДИНАМИЧЕСКИЙ РАСЧТ ЭЛЕМЕНТАРНЫХ ЗВЕНЬЕВ ПОЛОСКОВЫХ ФИЛЬТРОВ
2.1 Обзор методов расчта
2.2 Электродинамический анализ фильтра .
2.3 Расчт постоянной распространения
2.4 Расчт составляющих полей собственных волн
2.5 Расчт волнового сопротивления связанной двухпроводной линии.
2.6 Выводы.
ГЛАВА 3. РАСЧЕТ ДИПЛЕКСЕРА В ШИРОКОМ ДИАПАЗОНЕ ЧАСТОТ В ОДНОМОДОВОМ ПРИБЛИЖЕНИИ
3.1. Расчет параметров фильтровпрототипо в
3.2. Расчет фильтров на встречных стержнях.
3.3. Разработка программы расчета элементов диплексера.
3.4 Выводы.
ГЛАВА 4. РАСЧЕТ ДИПЛЕКСЕРА В ШИРОКОМ ДИАПАЗОНЕ ЧАСТОТ В МНОГОМОДОВОМ ПРИБЛИЖЕНИИ.
4.1 Методика проектирования дитексера
4.2 Разработка широкополосной согласованной нагрузки.
4. ЗЭксперименталъные исследования макета диплексера.
4.4 Выводы.
ЗАКЛЮЧЕНИЕ. .
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


ГЛАВА 1. Полосковые полоснопропускающие фильтры на основе отрезков передающих линий. Гребенчатые полоснопропускающие фильтры . Основные параметры полосно-пропускающих фильтров. ГЛАВА 2. Электродинамический анализ фильтра . Расчёт волнового сопротивления связанной двухпроводной линии. Выводы. ГЛАВА 3. Расчет фильтров на встречных стержнях. Разработка программы расчета элементов диплексера. Выводы. ГЛАВА 4. РАСЧЕТ ДИПЛЕКСЕРА В ШИРОКОМ ДИАПАЗОНЕ ЧАСТОТ В МНОГОМОДОВОМ ПРИБЛИЖЕНИИ. Разработка широкополосной согласованной нагрузки. ЗЭксперименталъные исследования макета диплексера. Выводы. ЗАКЛЮЧЕНИЕ. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. Одним из перспективных направлений современной радиоэлектроники является твердотельная электроника. В качестве линий передач в твердотельных электронных устройствах, в основном, используются полосковые и микрополосковые линии. Возрастающие требования, предъявляемые наукой и техникой к параметрам новых электронных комплексов, способствуют разработке перспективных элементов и устройств твердотельной электроники, повышению их технико-экономических характеристик. В твердотельной электронике важной задачей является разделение широкополосного канала на несколько узкополосных. Для решения этой задачи служат частотно-зависимые разветвители — мультиплексоры, в которых может быть использовано последовательное или параллельное соединение фильтров [1-4]. Подобные соединения фильтров требуются также и для операции сложения нескольких каналов, когда частотные диапазоны каналов различаются. Во избежание паразитного взаимодействия между фильтрами при разработке мультиплексеров необходимо принимать специальные меры. Одним из способов создания мультиплексоров является использование направленных фильтров. Главным недостатком при этом следует считать сложность настройки фильтров, причем в каждом резонаторе необходимо использовать две различные ортогональные моды. Для построения мультиплексеров со смежными полосами пропускания при параллельном или последовательном соединении полосно-пропускающих фильтров необходимо использовать дополнительную цепь, компенсирующую реактивную проводимость [1]. Расчет полосковых конструкций таких мультиплексеров обычно ведется в одномодовом приближении [5]. Эго делает квазистатически й метод расчета мультиплексоров весьма приближенным. Для строгого расчета устройств на полосковых линиях необходимо использовать электродинамический подход [9]. Целью работы является разработка методики электродинамического расчета диплексера в широком диапазоне'частот диапазона и исследование его характеристик, направленные на повышение точности расчета и оптимизацию характеристик диплексера. Научная новизна работы. Показано, что расчет диплексера в широком диапазоне частот с требуемой для практического использования точностью может быть проведен в одномодовом приближении. Апробация работы. Радиоэлектронная борьба” научно-технического совета Российского агентства по системам управления по проблеме “Перспективы развития элементной базы средств радиоэлектронной борьбы”. Москва, - ноября г. ФГУП “Градиент” по проблеме “Использование новых технологий в производстве средств радиоэлектронной борьбы”. Ростов-на-Дону, сентября г. КНИРТИ по проблеме “Модернизация техники радиоэлектронной борьбы с использованием современных комплектующих и материалов”. Калуга, июля г. Международной конференции по проблемам науки, техники и образования. Москва, 4-8 декабря г. НовГУ, Новгород, - г. Всероссийской конференции по магнитоэлектрическому взаимодействию в кристаллах (МЕ1Р1С:4), Великий Новгород, - октября г. По результатам выполненных исследований опубликовано научных работ. Диссертация состоит из введения, четырех глав, заключения и списка использованных источников. В первой главе приводится обзор литературы по методам проектирования полосковых фильтров.
