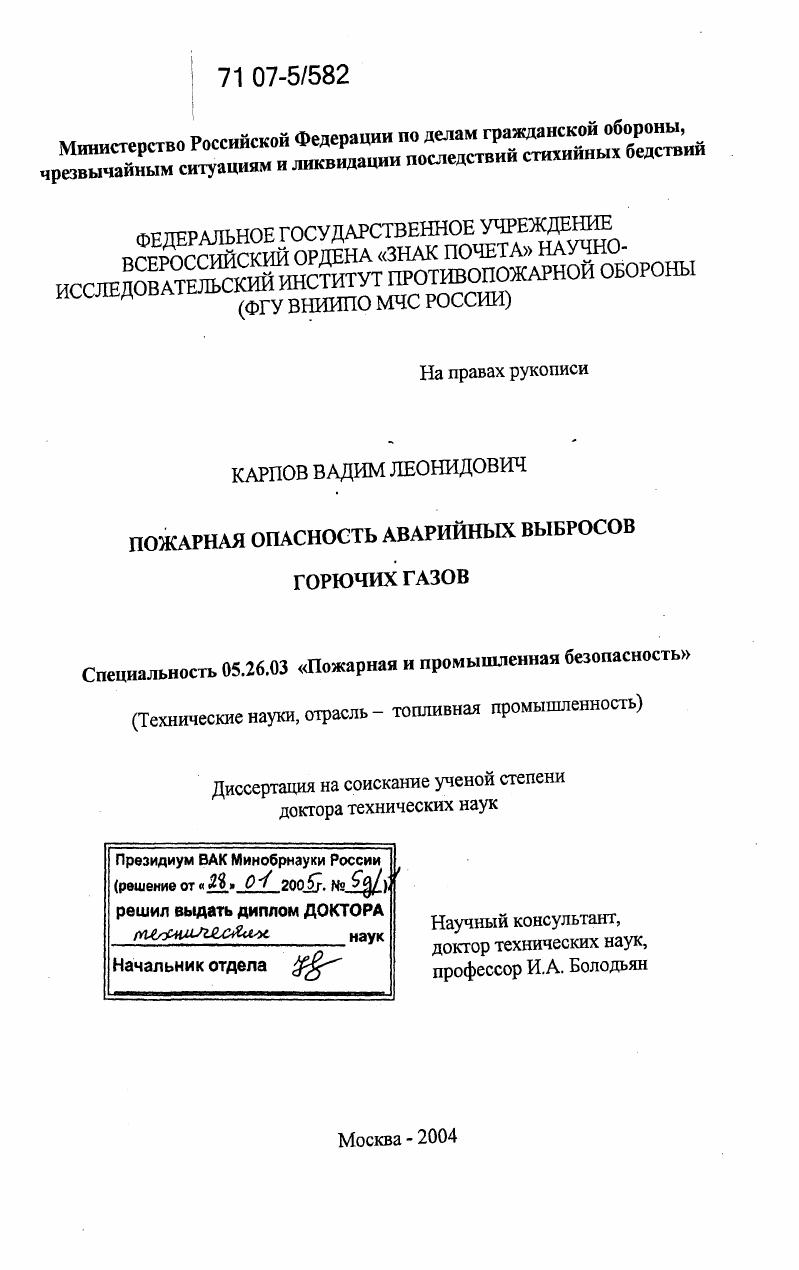

Пожарная опасность аварийных выбросов горючих газов

• Автор: Карпов, Вадим Леонидович
• Шифр специальности: 05.26.03
• Научная степень: Докторская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 331 с. : ил.

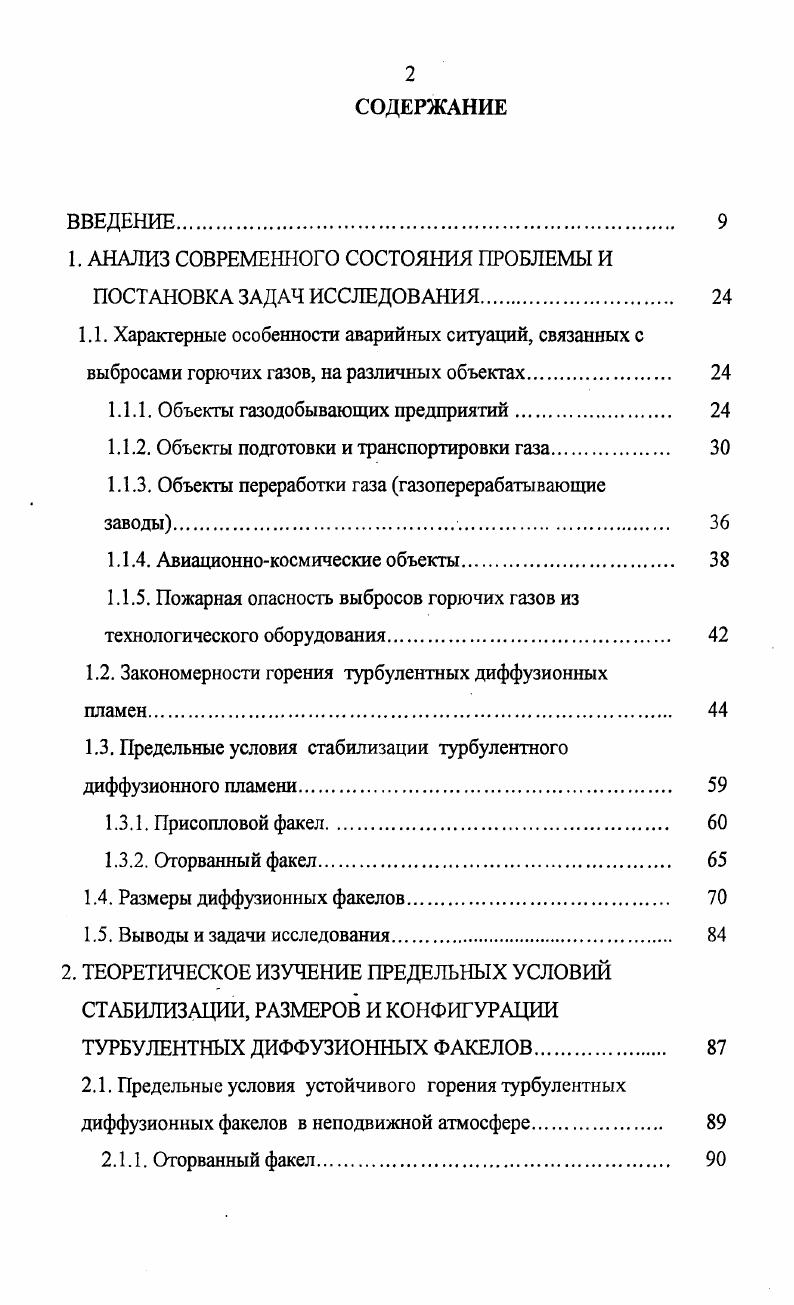

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ ПРОБЛЕМЫ И ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ

1.1. Характерные особенности аварийных ситуаций, связанных с выбросами горючих газов, на различных объектах

1.1.1. Объекты газодобывающих предприятий

1.1.2. Объекты подготовки и транспортировки газа.

1.1.3. Объекты переработки газа газоперерабатывающие

заводы.

1.1.4. Авиационнокосмические объекты

1.1.5. Пожарная опасность выбросов горючих газов из технологического оборудования

1.2. Закономерности горения турбулентных диффузионных

пламен
1.3. Предельные условия стабилизации турбулентного диффузионного пламени.
1.3.1. Присопловой факел.
1.3.2. Оторванный факел
1.4. Размеры диффузионных факелов.
1.5. Выводы и задачи исследования.
2. ТЕОРЕТИЧЕСКОЕ ИЗУЧЕНИЕ ПРЕДЕЛЬНЫХ УСЛОВИЙ СТАБИЛИЗАЦИИ, РАЗМЕРОВ И КОНФИГУРАЦИИ
ТУРБУЛЕНТНЫХ ДИФФУЗИОННЫХ ФАКЕЛОВ.
2.1. Предельные условия устойчивого горения турбулентных диффузионных факелов в неподвижной атмосфере
2.1.1. Оторванный факел
2.1.2. Присопловой факел
2.1.3. Посадка факела на срез сбросного отверстия.
2.1.4. Диаграмма характерных областей устойчивости
диффузионного пламени
2.2. Предельные условия устойчивого горения и газодинамического тушения диффузионных факелов в подвижной атмосфере.
2.2.1. Присопловой факел.
2.2.2. Оторванный факел
2.2.2.1. Оторванный факел в соосном потоке воздуха.
2.2.2.2. Оторванный факел в потоке воздуха произвольного направления
2.3. Размеры и конфигурация диффузионных факелов.
2.3.1. Длина факела в неподвижной атмосфере
2.3.2. Размеры факела в поперечном потоке воздуха
2.3.3. Конфигурация факела в поперечном потоке воздуха
2.4. Стабилизация оторванного факела в сносящем потоке воздуха
3. РАЗРАБОТКА ЭКСПЕРИМЕНТАЛЬНЫХ СТЕНДОВ И
МЕТОДИК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ.
3.1. Цели и задачи экспериментальных исследований
3.2. Многофункциональный экспериментальный комплекс для изучения характеристик пожарной опасности выбросов горючих.
3.2.1. Стенд для изучения параметров диффузионных факелов экспериментальная установка Факел.
3.2.2. Установка для изучение предельных условий стабилизации и тушения диффузионных факелов при изменении концентрации кислорода в окружающем пространстве экспериментальная установка Кислород.
3.2.3. Установка для изучение геометрических параметров диффузионных факелов при выбросах горючего газа в непосредственной близости от технологического оборудования экспериментальная установка Технология
3.2.4. Установка для исследования параметров диффузионных факелов в условиях разреженной атмосферы экспериментальная установка Вакуум.
3.2.5. Методика измерения основных параметров.
3.3. Полигонный экспериментальный стенд для проведения крупномасштабных экспериментальных исследований характеристик пожарной опасности аварийных выбросов природного газа.
3.3.1. Методика проведения крупномасштабных экспериментальных исследований характеристик пожаровзрывоопасности аварийных выбросов природного
3.3.1 Л. Методика проведения экспериментальных исследований геометрических параметров и интенсивности
теплового излучения факелов природного газа.
3.3.1.2. Методика проведения экспериментальных
исследований параметров волн сжатия.
4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ
ТУРБУЛЕНТНЫХ ДИФФУЗИОННЫХ ФАКЕЛОВ.
4.1. Предельные условий стабилизации и тушения диффузионных
факелов в неподвижной атмосфере.
4.1Л. Оторванный факел
4.1.1. Присопловой факел.
4.1.3. Высота отрыва основания факела от среза сбросного устройства
4.1.4. Обобщенный график характерных областей устойчивости диффузионного факела.
4.1.5. Влияние концентрации кислорода в окружающем пространстве на стабилизацию диффузионных факелов
4.1.6. Влияние формы проходного сечения горелки на условия стабилизации диффузионного факела
4.1.7. Влияние формы проходного сечения горелки на условия стабилизации диффузионного факела
4.1.8. Горение диффузионных факелов в условиях разреженной атмосферы
4.2. Пределы устойчивого горения диффузионных факелов в подвижной атмосфере
4.2.1. Присопловой факел
4.2.2. Оторванный факел в соосном потоке воздуха
4.2.3. Оторванный факел в сносящем потоке воздуха.
4.3. Размеры и конфигурация турбулентных диффузионных
факелов
4.3.1. Длина факела в неподвижной атмосфере.
4.3.2. Длина факела при имитации реальных аварийных
выбросов горючего газа
4.3.3. Влияние направления газосброса на размеры факела
4.3.4. Размеры факела, развивающегося в поперечном потоке воздуха
4.3.5. Конфигурация факела, развивающегося в потоке воздуха
4.3.5.1. Координаты оси факела, развивающегося в потоке воздуха
4.3.5.2. Форма турбулентного диффузионного факела
5. КРУПНОМАСШТАБНЫЕ ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПОЖАРОВЗРЫВООПАСНОСТИ ВЫБРОСОВ ПРИРОДНОГО ГАЗА
5.1. Геометрические параметры диффузионных факелов природного газа.
5.1.1. Размеры и конфигурация свободных факелов.
5.1.2. Размеры настильных факелов.
5.1.3. Геометрические параметры рассеянных факелов
5.2. Тепловое излучение факелов природного газа
5.2.1. Горизонтальные и настильные факелы.
5.2.2. Рассеянные факелы
5.3. Параметры взрывоопасности струйных выбросов природного
6. РАЗРАБОТКА МЕТОДИК РАСЧЕТА ХАРАКТЕРИСТИК ПОЖАРНОЙ ОПАСНОСТИ АВАРИЙНЫХ ВЫБРОСОВ ГОРЮЧИХ ГАЗОВ И ОПРЕДЕЛЕНИЯ ОПТИМАЛЬНЫХ ПОЖАРОБЕЗОПАСНЫХ РЕЖИМОВ ГАЗОСБРОСА
6.1. Методика расчета предельных условий стабилизации и газодинамического тушения турбулентных диффузионных
факелов.
6.2. Методика расчета размеров и конфигурации диффузионных факелов.
6.3. Методика определения оптимальных пожаробезопасных режимов сброса горючих газов
ОСНОВНЫЕ ВЫВОДЫ.
ЛИТЕРАТУРА
