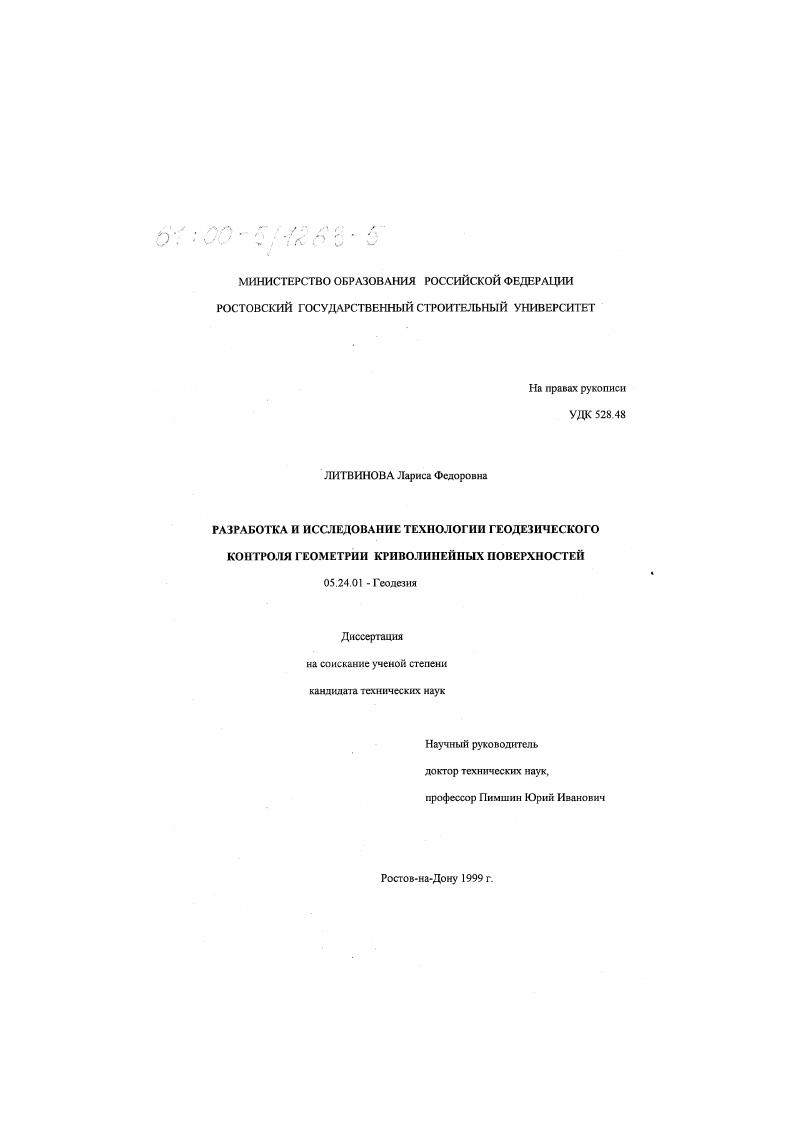

Разработка и исследование технологии геодезического контроля геометрии криволинейных поверхностей

• Автор: Литвинова, Лариса Федоровна
• Шифр специальности: 05.24.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Ростов-на-Дону
• Количество страниц: 128 с. : ил.

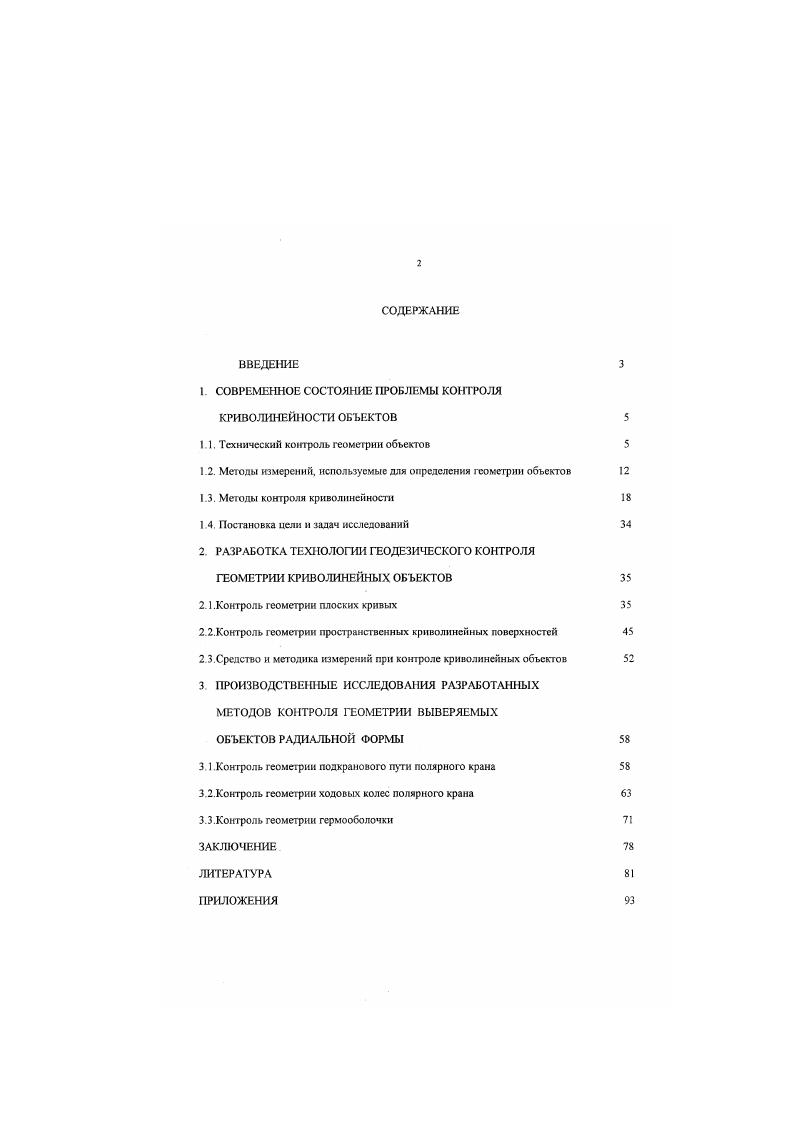

1 СОВРЕМЕННОЕ СОСТОЯНИЕ ПРОБЛЕМЫ КОНТРОЛЯ КРИВОЛИНЕЙНОСТИ ОБЪЕКТОВ

1.1. Технический контроль геометрии объектов

1.2. Методы измерений, используемые для определения геометрии объектов

1.3. Методы контроля криволинейносш

1.4 Постановка цели и задач исследований

2 РАЗРАБОТКА ТЕХОЛОГИИ ГЕОДЕЗИЧЕСКОГО КОНТРОЛЯ ГЕОМЕТРИИ КРИВОЛИНЕЙНЫХ ОБЪЕКТОВ

2.1.Контроль геометрии плоских кривых

2.2.Контроль геометрии пространственных криволинейных поверхностей

2 3.Средство и методика измерений при контроле криволинейных объектов

3 ПРОИЗВОДСТВЕННЫЕ ИССЛЕДОВАНИЯ РАЗРАБОТАННЫХ МЕТОДОВ КОНТРОЛЯ ГЕОМЕТРИИ ВЫВЕРЯЕМЫХ

ОБЪЕКТОВ РАДИАЛЬНОЙ ФОРМЫ

3.1 .Контроль геометрии подкранового пути полярного крана
3.2.Контроль геометрии ходовых колес полярного крана
3.3.Контроль геометрии гермооболочки
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА

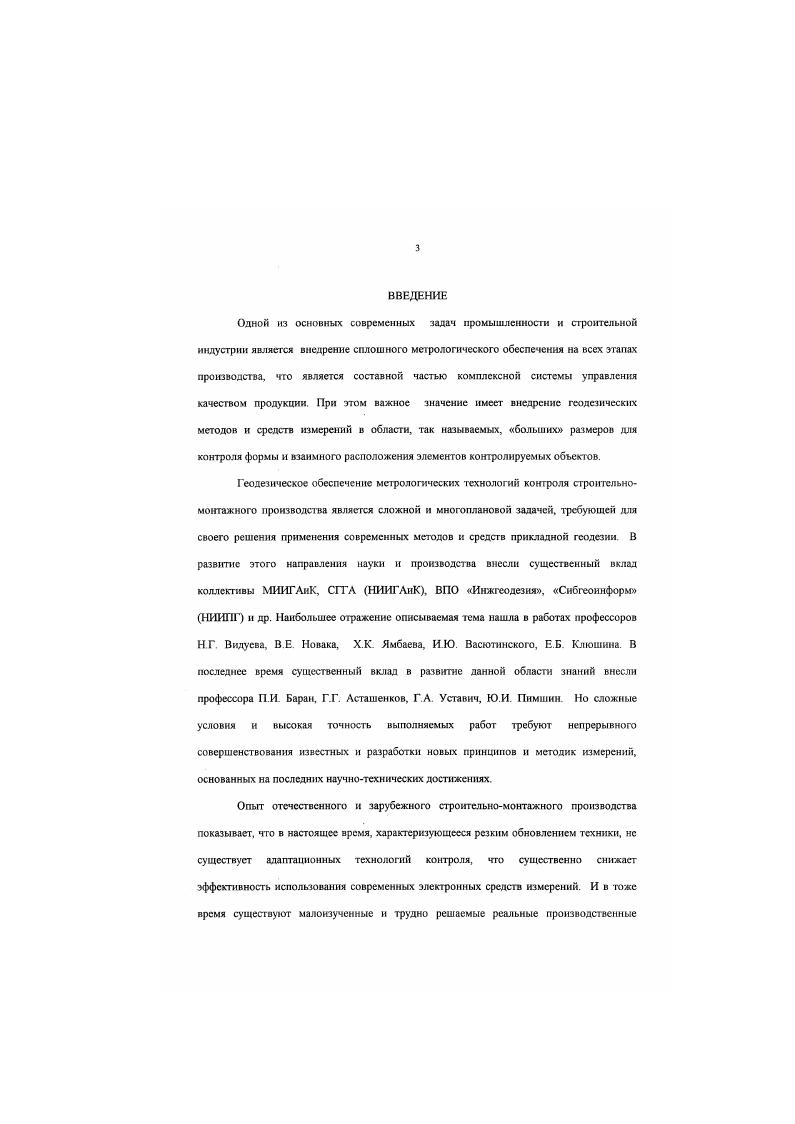

Опыт отечественного и зарубежного строительномонтажного производства показывает, что в настоящее время, характеризующееся резким обновлением техники, не существует адаптационных технологий контроля, что существенно снижает эффективность использования современных электронных средств измерений И в тоже время существуют малоизученные и трудно решаемые реальные производственные
которые характеризуются размерами номинальными, проектными, фактическими и деформаций иными. Проектные геометрические параметры задаются в процессе проектирования со значениями номинальных размеров и их допустимыми технологическими отклонениями, регламентируемыми для всех видов конструкций нормативными документами. При возведении формируют геометрию объектов, которая определяется в ходе технологического технического контроля н является фактической геометрией. В процессе эксплуатации объектов при определении и оценке их технического состояния определяют деформационную геометрию, являющуюся следствием различных факторов и используемую для определения напряженно деформированного состояния исследуемого объекта. В процессе технического контроля объектов определение геометрии осуществляют машиностроительными, фотограмметрическими и геодезическими методами измерений, классификацию которых можно представить блоксхемой, приведенной на рис. Фотограмметрические методы основаны на получении геометрической информации об объекте по снимкам Возможно получение информации как по отдельному снимку, так и по двум снимкам, обеспечивающим получение стереоскопической модели исследуемого объекта Результаты измерений, выполненных данным методом, дают недостаточно точную информацию для определения всех возможных геометрических параметров объекта. Машиностроительные методы контроля высокоточные и обеспечивают высокую оперативность получения информации об исследуемом объекте. Но им свойственны недостатки, которые ограничивают их область использования, заключающиеся в том.
