Разработка и исследование методов инженерно-геодезических работ в условиях вибрации

• Автор: Кирьянов, Юрий Валентинович
• Шифр специальности: 05.24.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 250 c. : ил

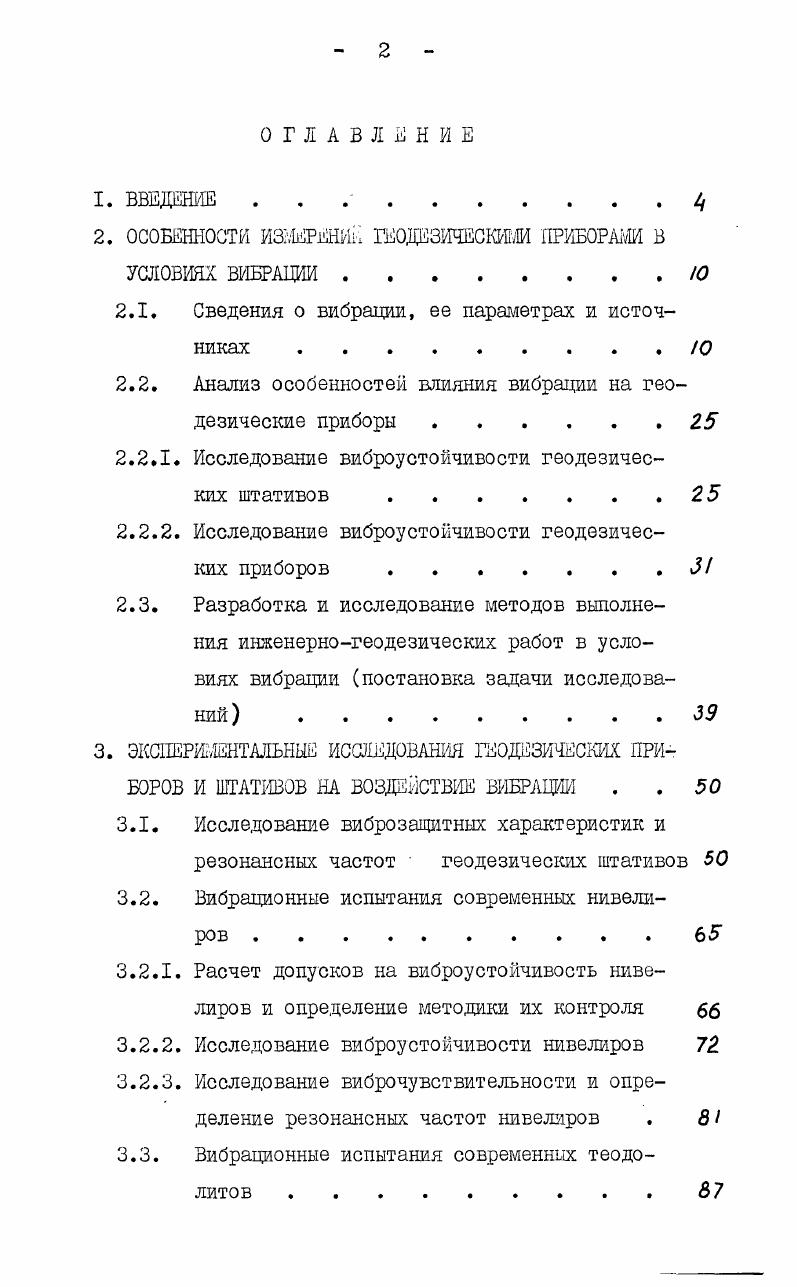

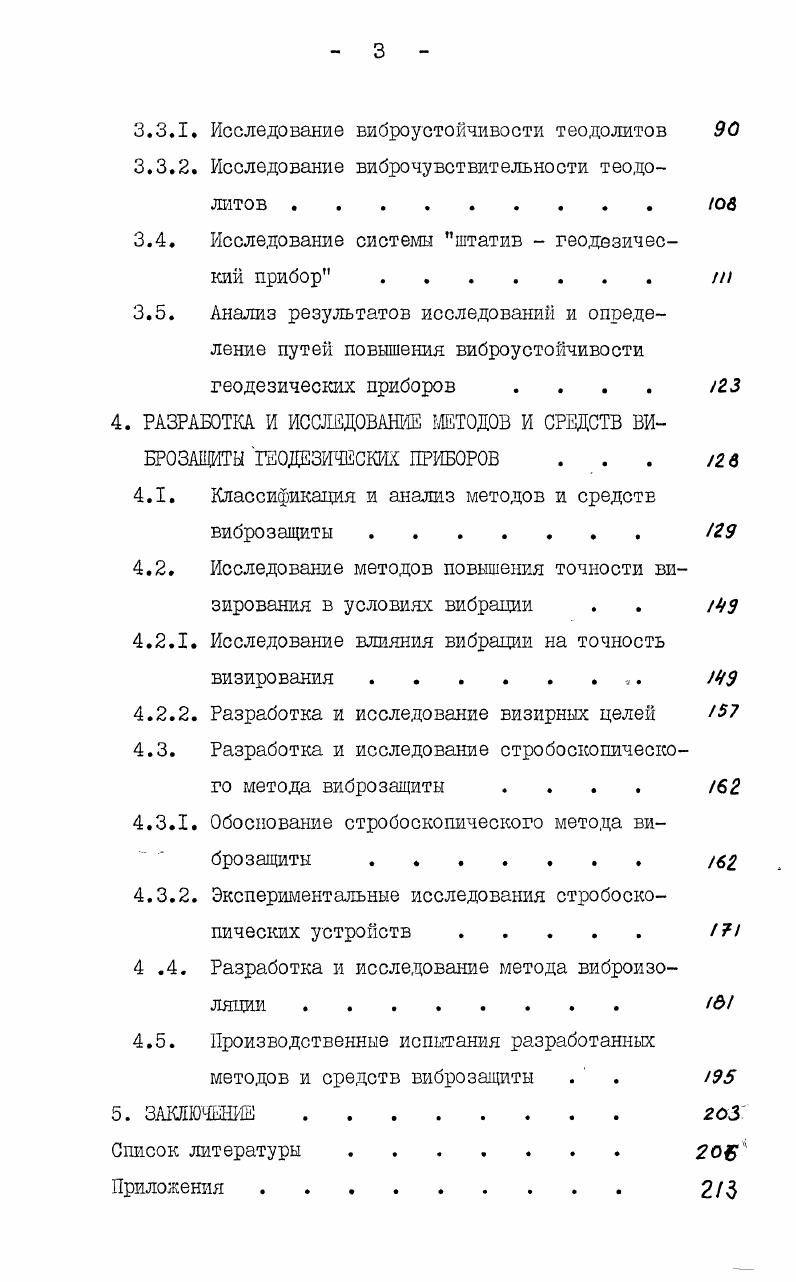

ОГЛАВЛЕНИЕ

1. ВВЕДЕНИЕ .

2. ОСОБЕННОСТИ ИЗМЕРЕНИИ ГЕОДЕЗИЧЕСКИМИ ПРИБОРАМИ В УСЛОВИЯХ ВИБРАЦИИ Ю

2.1. Сведения о вибрации, ее параметрах и источниках Ю

2.2. Анализ особенностей влияния вибрации на геодезические приборы.

2.2.1. Исследование виброустойчивости геодезических штативов.

2.2.2. Исследование виброустойчивости геодезических приборов.3

2.3. Разработка и исследование методов выполне

ния инженерногеодезических работ в условиях вибрации постановка задачи исследований

3. ЭКСНЕРИГШТАЛЬНЫЕ ИССЛЕДОВАНИЯ ГЕОДЕЗИЧЕСКИХ ПРИБОРОВ И ШТАТИВОВ НА ВОЗДЕЙСТВИЕ ВИБРАЦИИ . .
3.1. Исследование виброзащитных характеристик и резонансных частот геодезических штативов
3.2. Вибрационные испытания современных нивелиров .
3.2.1. Расчет допусков на виброустойчивость нивелиров и определение методики их контроля
3.2.2. Исследование виброустойчивости нивелиров
3.2.3. Исследование виброчувствительности и определение резонансных частот нивелиров .
3.3. Вибрационные испытания современных теодолитов
3.3.1. Исследование виброустойчивости теодолитов
3.3.2. Исследование виброчувствительности теодолитов . 0
3.4. Исследование системы штатив геодезический прибор
3.5. Анализ результатов исследований и определение путей повышения виброустойчивости геодезических приборов 2.
4. РАЗРАБОТКА И ИССЛЕДОВАНИЕ МЕТОДОВ И СРЕДСТВ ВИЕРОЗАЩИТЫ ГЕОДЕЗИЧЕСКИХ ПРИБОРОВ . 2 в
4.1. Классификация и анализ методов и средств
виброзащиты. И
4.2. Исследование методов повышения точности визирования в условиях вибрации . . у
4.2.1. Исследование влияния вибрации на точность визирования.
4.2.2. Разработка и исследование визирных целей 5
4.3. Разработка и исследование стробоскопического метода виброзащиты
4.3.1. Обоснование стробоскопического метода виброзащиты
4.3.2. Экспериментальные исследования стробоскопических устройств
4 .4. Разработка и исследование метода виброизоляции
4.5. Производственные испытания разработанных методов и средств виброзащиты . .
5. ЗАКЛЮЧЕНИЕ.
Список литературы


Эти вибрации затухающие, что обуславливается тормозящими силами внутреннего трения материала основания, на котором установлен штатив с прибором. Амплитуда вибрации может достигать 3-5 мм / Л /. При выборе способа защиты геодезических приборов от действия такого вида вибрации следует учитывать ее непериодический характер. Ко второй группе относятся машины и двигатели с кривошипношатунным механизмом и с возврат но-движущимися массами. Это двигатели внутреннего сгорания, паровые машины, лесопильные рамы, строгальные, зубодолбежные, шлифовальные станки и т. У машин с кривошипно-шатунным механизмом движение поршней в цилиндрах и шатунов, а также вращение коленчатых валов образуют пераденные силы, изменяющиеся по пери одической у закону. Машины могут быть с горизонтально или вертикально расположенными цилиндрами, от чего будут меняться условия воздействия машин на фундамент, а через него на грунт. В процессе работы строгальных, зубодолбежных и других станков от возвратно-поступательных движений суппортов возникают динамические силы, к ритмическому действию которых ПрИСОвДИНЯЮТСЯ еде и инерционные силы. Число двойных ходов суппортов в таких станках не превышает 0 в минуту /п,! Вибрации, вызываемые работой машин второй группы, периодические с основной частотой первой гармоники не превышающей 5-8 гц и амплитудой -0 мкм. Однако, наряду с частотами вибраций кратными частоте вращения коленчатого вала отмечаются также высокочастотные колебания фундаментов с частотой - гц и амплитудой 5- мкм / 2,(0 /. Машины имеющие роторы вращения или вращающиеся массы относятся к третьей группе. Это наиболее широкая группа источников вибрации, к которой относятся различного рода электродвигатели, металлорежущие станки, центробежные насосы, турбоагрегаты, центрифуги и т. Вибрации, образующиеся от таких источников, возникают в результате действия центробежных сил, из-за эксцентричности вращающихся деталей станка и обрабатываемой детали, из-за неуравновешенности роторов двигателей и т. Для таких вибраций характерна строгая периодичность, а частота, зависящая от числа оборотов ротора не превшает обычно 0 гц //з/^л? Однако, удары в зубчатых передачах механизмов, автоколебания от трения в направляющих и от процесса резания материала и другие причины вызывают значительно менее интенсивные вибрации, но зато с более высокими частотами (до гц) и более сложного характера. Как видно, диапазон частот промынленных вибраций достаточно велик, а параметры ее разнообразны. Для разработки и успешного применения средств виброзащиты геодезического измерительного инструмента необходимо знание реальных условий, при которых приходится проводить геодезические работы. В таблице 2. Таблица 2. Исследования, проведенные на машиностроительных заводах и предприятиях электронной промышленности показали, что вибрационное воздействие в вертикальном и горизонтальном направлении практически одинаково. Существенные амплитуды виброперемещения (от 0,5 до мкм) наблюдались на частотах до гц / 7/ /. Ч /. Таким образом, при работе промышленного оборудования возникают два типа вибрации: низкочастотная (1- гц) и высокочастотная (-0 гц). Более высокие частоты вибрации на промышленных предприятиях встречаются редко, а их интенсивность очень мала/ Сопоставление уровня вибрации, действующей на геодезические приборы, с вибрациями, действующими на приборы других типов (напри-мер, судовые, авиационные, электроизмерительные), показывает,что геодезические приборы подвержены менее интенсивным вибрациям и в более узком частотном диапазоне. Тем не менее, влияние вибрации на геодезические средства измерений весьма значительно, о чем свидетельствуют и данные таблицы 2. Для проведения исследований и дальнейших рассуждений установим значения амплитудно-частотной характеристики промышленной вибрации. На рис. Как видно на диаграмме, амплитуды вибропершещения уменьшаются от 2-3 мм до 2-5 мкм при увеличении частоты от 1 до 0 гц. Обобщая результаты, приведенные на диаграмме, установим границу уровня промышленных вибраций, действующих на геодезические приборы* Эта граница соответствует постоянной амплитуде виброуско-рения Я* = 2 м/с .
