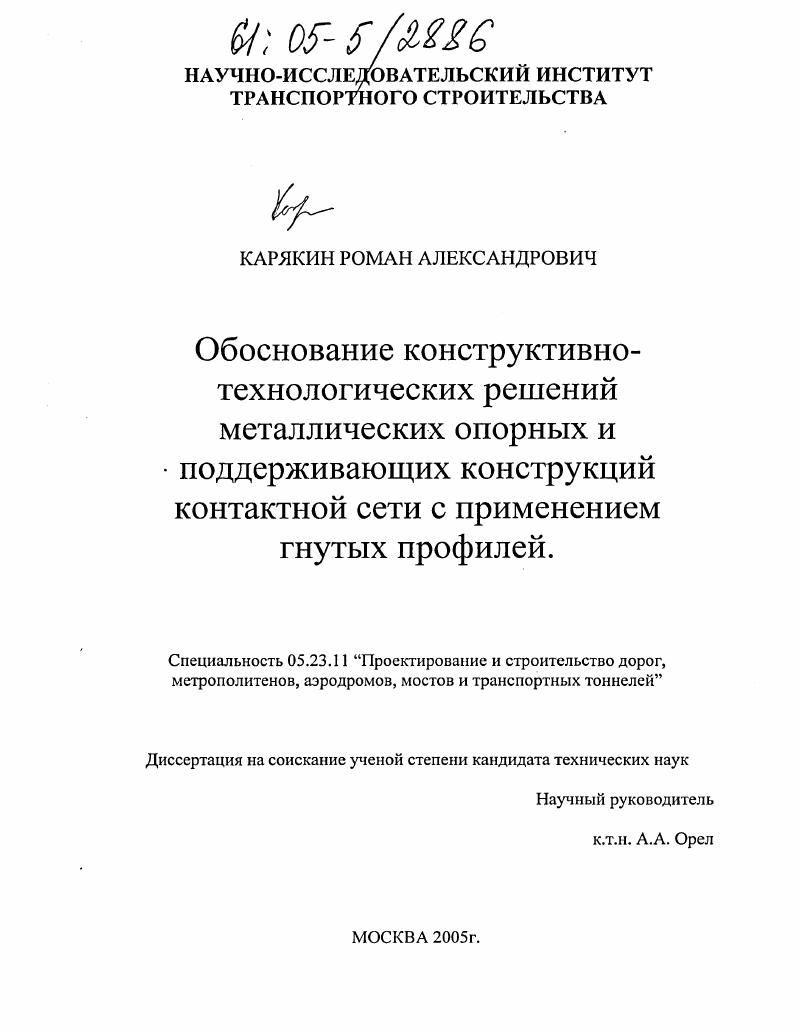

Обоснование конструктивно-технологических решений металлических опорных и поддерживающих конструкций контактной сети с применением гнутых профилей

• Автор: Карякин, Роман Александрович
• Шифр специальности: 05.23.11
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 196 с. : ил.

СОДЕРЖАНИЕ

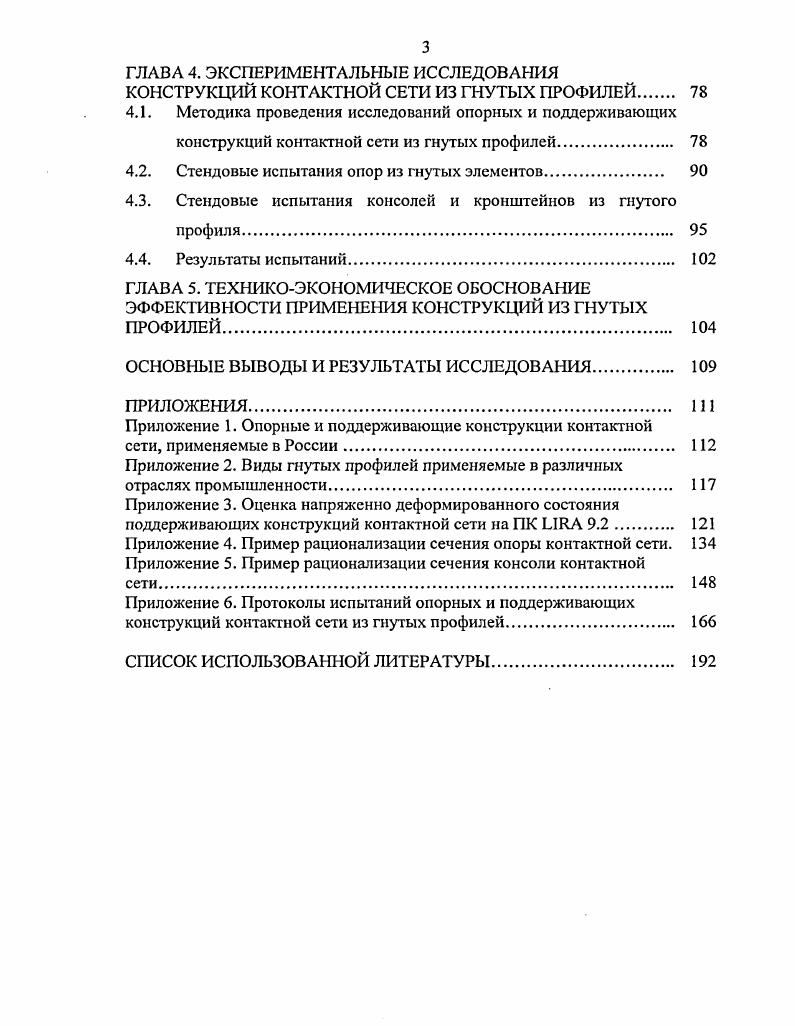

ОБОСНОВАНИЕ КОНСТРУКТИВНОТЕХНОЛОГИЧЕСКИХ РЕШЕНИЙ МЕТАЛЛИЧЕСКИХ ОПОРНЫХ И ПОДДЕРЖИВАЮЩИХ КОНСТРУКЦИЙ КОНТАКТНОЙ СЕТИ С ПРИМЕНЕНИЕМ ГНУТЫХ ПРОФИЛЕЙ.
ВВЕДЕНИЕ

ГЛАВА 1. АНАЛИТИЧЕСКИЙ ОБЗОР

1.1. Металлические опорные конструкции контактной сети железных

дорог, применяемые в России и за рубежом

1.2. Металлические поддерживающие конструкции контактной сети

железных дорог, применяемые в России и за рубежом

1.3. Область применения и преимущества гнутых профилей.

1.4. Защита от коррозии металлических конструкций контактной сети

железных дорог.

1.5. Постановка целей и задач исследования.
ГЛАВА 2. ВЫБОР РАЦИОНАЛЬНЫХ КОНСТРУКТИВНЫХ РЕШЕНИЙ КОНСТРУКЦИЙ ИЗ ГНУТЫХ ПРОФИЛЕЙ.
2.1. Требования к конструкциям из гнутых профилей
2.2. Определение технических параметров профилей.
2.3. Оценка напряженно деформированного состояния конструкций из
гнутых профилей
2.4. Рациональные параметры гнутого профиля для конструкций
контактной сети
2.4.1 Опорные конструкции контактной сети
2.4.2 Поддерживающие конструкции контактной сети.
ГЛАВА 3. РАЗРАБОТКА КОНСТРУКЦИЙ КОНТАКТНОЙ СЕТИ ИЗ ГНУТЫХ ПРОФИЛЕЙ
3.1. Обоснование новых конструктивных решений опорных и
поддерживающих конструкций контактной сети.
3.2. Конструкция оваидальной опоры из гнутых элементов.
3.3. Конструкция консолей и кронштейнов из гнутого профиля.
3.4. Рекомендации по долговечности, монтажу и эксплуатации новых
конструкций
ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ КОНСТРУКЦИЙ КОНТАКТНОЙ СЕТИ ИЗ ГНУТЫХ ПРОФИЛЕЙ
4.1. Методика проведения исследований опорных и поддерживающих
конструкций контактной сети из гнутых профилей.
4.2. Стендовые испытания опор из гнутых элементов
4.3. Стендовые испытания консолей и кронштейнов из гнутого профиля
4.4. Результаты испытаний.
ГЛАВА 5. ТЕХНИКОЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ КОНСТРУКЦИЙ ИЗ ГНУТЫХ ПРОФИЛЕЙ
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ
ПРИЛОЖЕНИЯ.
Приложение 1. Опорные и поддерживающие конструкции контактной
сети, применяемые в России.
Приложение 2. Виды гнутых профилей применяемые в различных
отраслях промышленности
Приложение 3. Оценка напряженно деформированного состояния
поддерживающих конструкций контактной сети на ПК I 9.2
Приложение 4. Пример рационализации сечения опоры контактной сети. 4 Приложение 5. Пример рационализации сечения консоли контактной
Приложение 6. Протоколы испытаний опорных и поддерживающих конструкций контактной сети из гнутых профилей
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Последней разработкой является применение гнутого профиля коробчатого сечения из стали холодной прокатки, что позволяет снизить расход металла [1,]. Металлические опоры обладают высокой надежностью и ресурсом. Исследования показали, что опоры можно эксплуатировать в течение - лет, требуя при этом только защиты от атмосферной коррозии. Вследствие высокого ресурса прочности металлических опор возможно повторное их использование на новых фундаментах [1]. Расход стали в отечественной практике примерно на - % больше, чем в опорах, применяемых за рубежом. Объясняется это тяжелыми климатическими условиями эксплуатации опор, большим количеством подвешиваемых на них проводов, большими габаритами установки [6]. Применение гнутых профилей, которое позволит в отличие от прокатных профилей проектировать заданием рациональных параметров поперечное сечение элементов металлических конструкций контактной сети, а также снизить объем сварочных работ при изготовление конструкций. Применение коррозионностойкой стали, что в свою очередь снизит эксплуатационные затраты, повысит рециклинг опор, снизит массу самой опоры, а также отпадет потребность в горячем цинкование для слабоагрессивных сред. Применение заданного поперечного сечения опор, например применение опор треугольного сечения. Проектирование ОККС - как направленно работающих приведет к снижению поперечного сечения примерно на %. В последние годы (с КС-0) возросли объемы применения металлических опор. Они в большей степени отвечают уровню надежности скоростных линий. Позволяют реализовать большие мощности. Легко реализовать в индивидуальном производстве. Меньше масса, меньше нагрузка для фундаментов. Единовременные величины приведенных расходов с отслужившими срок службы ниже. Опасность коррозии ниже. Металлические поддерживающие конструкции контактной сети железных дорог, применяемые в России и за рубежом. К поддерживающим конструкциям контактной сети относятся: консоли, кронштейны, жесткие и гибкие поперечины (приложение 1). Консоли различают по числу перекрываемых путей (однопутные, двухпутные и многопутные), по форме (прямые и изогнутые) и изоляции от опоры (неизолированные и изолированные). На однопутных и двухпутных перегонах, а также на отдельно расположенных путях станций, как правило, применяют однопутные консоли. При двухпутных и многопутных консолях механическая связь между контактными подвесками отдельных путей приводит к снижению эксплуатационной надежности КС, так как может привести к выходу из строя подвесок всех перекрываемых данной консолью путей при повреждении подвески одного из них. Двухпутные консоли применяют в виде исключения в тех местах, где трудно установить две опоры для однопутных консолей. Многопутные консоли практически не получили распространения. Прямые наклонные и изогнутые консоли крепят на опорах с помощью тяг, которые при горизонтальных и изогнутых консолях всегда растянуты, а при наклонных могут быть сжатыми. Однопутные консоли выполняют изолированными и неизолированными, называемыми также заземленными. Изолированные консоли устанавливают на консольных опорах и на специальных стойках на жестких поперечинах. Двухпутные консоли бывают только неизолированные и устанавливают их лишь на опорах. Изолированные консоли широко применяли на дорогах переменного тока. Ыа дорогах постоянного тока их теперь не применяют_[5]. Изогнутые консоли (рис 1. Ушко бдя крепления фиксатора Рис 1. Изогнутая консоль. Сжатые тяги выполняют из труб наружным диаметром ,5мм растянутые — из круглой стали диаметром мм [5]. Горизонтальные консоли так же, как наклонные и изогнутые, изготовляли с кронштейнами из двух швеллеров. Рис 1. Прямая наклонная консоль из двух швеллеров. Двухпутные консоли (рис 1. Эти консоли могут быть установлены на опорах высотой не менее м. Двухпутная консоль Д-У||. Рис 1. Двухпутная консоль. Обе тяги изготавливают из круглой стали диаметром мм, они состоят из отдельных звеньев [5]. Кронштейны (рис. На таких же кронштейнах осуществляют подвеску одного из дополнительных проводов, применяемых при системе переменного тока, а также и других проводов (например на обводах).
