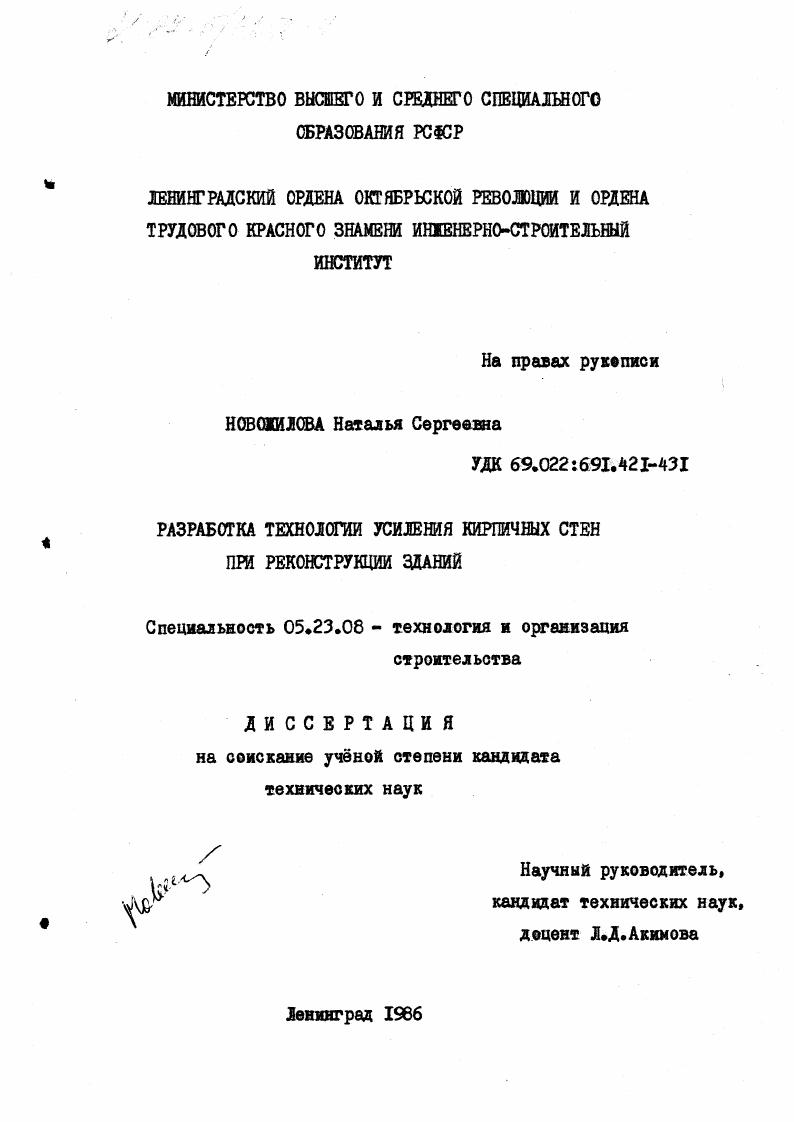

Разработка технологии усиления кирпичных стен при реконструкции зданий.

• Автор: Новожилова, Наталья Сергеевна
• Шифр специальности: 05.23.08
• Научная степень: Кандидатская
• Год защиты: 1986
• Место защиты: Ленинград
• Количество страниц: 226 с.

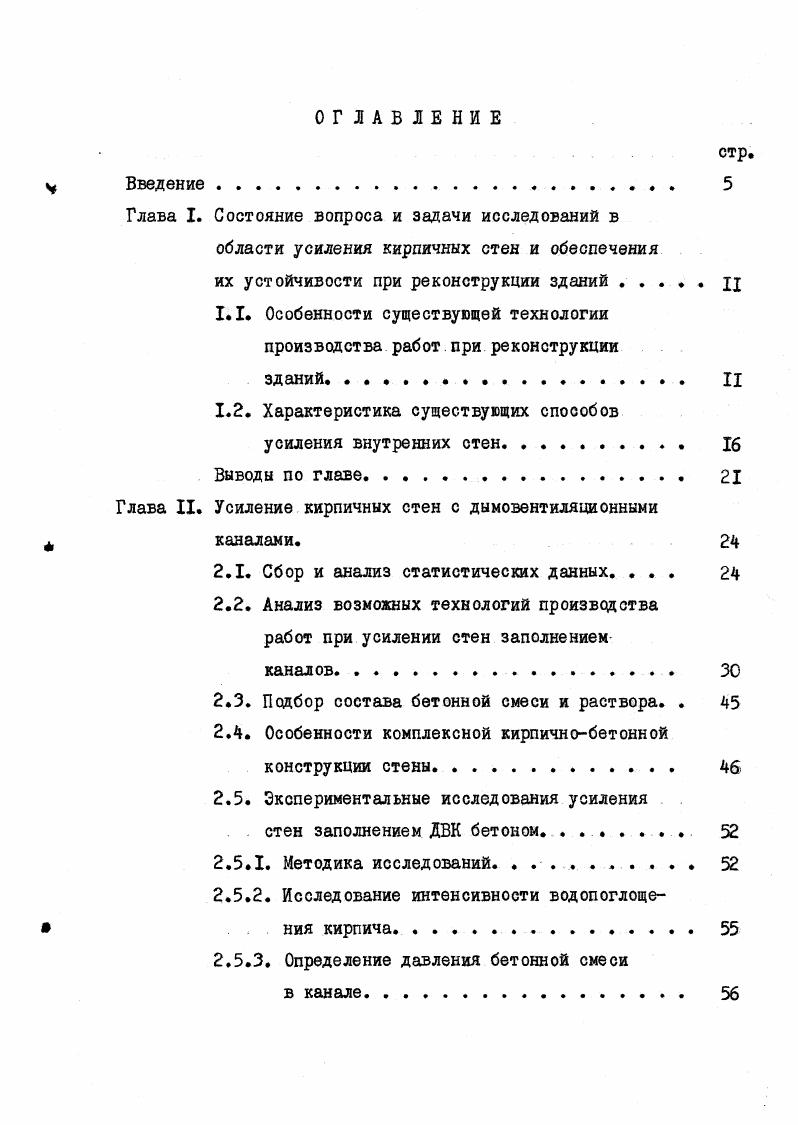

ОГЛАВЛЕНИЕ
стр.
V Введение.

Глава I. Состояние вопроса и задачи исследований в

области усиления кирпичных стен и обеспечения их устойчивости при реконструкции зданий . и 11. Особенности существующей технологии производства работ при реконструкции

. зданий. . II

1.2. Характеристика существующих способов

усиления внутренних стен.

. Выводы по главе.

Глава II. Усиление кирпичных стен с дымовентиляционными А каналами.

2.1. Сбор и анализ статистических данных. .

2.2. Анализ возможных технологий производства работ при усилении стен заполнением
каналов.
2.3. Подбор состава бетонной смеси и раствора. .
2.4. Особенности комплексной кирпичиобетонной конструкции стены
2.5 Экспериментальные исследования усиления . .
. . стен заполнением ДВК бетоном. . . .
2.5.1. Методика исследований. . .
2.5.2. Исследование интенсивности водопоглоще
. ния кирпича
2.5.3. Определение давления бетонной смеси
в канале

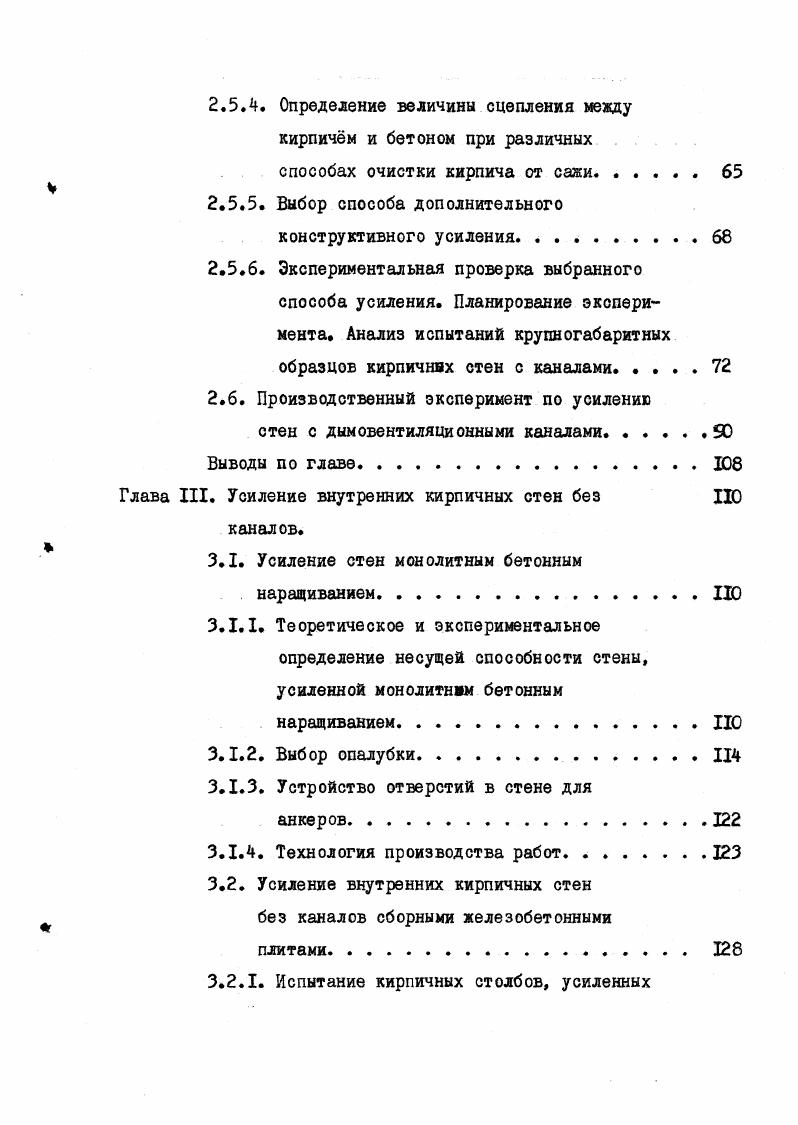

2.5.4. Определение величины сцепления между кирпичм и бетоном при различных
. . . способах очистки кирпича от сажи.
2.5.5. Выбор способа дополнительного
конструктивного усиления.
2.5.6. Экспериментальная проверка выбранного способа усиления. Планирование эксперимента. Анализ испытаний крупногабаритных образцов кирпичнвх стен с каналами
2.6. Производственный эксперимент по усилению
стен с дымовентиляциоыными каналами
Выводы по главе.Ю
Глава III. Усиление внутренних кирпичных стен без ПО
каналов.
3.1. Усиление стен монолитным бетонным
. наращиваниемПО
3.1.1. Теоретическое и экспериментальное определение несущей способности стены, усиленной монолитним бетонным
. наращиваниемНО
3.1.2. Выбор опалубки.Ц
3.1.3. Устройство отверстий в стене для
анкеров .
3.1.4. Технология производства работ
3.2. Усиление внутренних кирпичных стен
без каналов сборными железобетонными
плитами
3.2.1. Испытание кирпичных столбов, усиленных
с двух сторон сборными железобетонными
плитами
32.2. Особенности технологии производства
работ.
Выводы по главе
Глава 1У. Обеспечение устойчивости наружных стен. . .
4.1. Устойчивость наружных стен при разобранных перекрытиях
4.2. Технологические мероприятия по обеспечению устойчивости наружных стен.
Выводы по главе.
Глава У. Техникоэкономическое обоснование предлагаемой технологии при реконструкции зданий. .
Выводы по главе.
Заключение
Литература


Деформировавшиеся или ослабленные стены можно укрепить путём устройства железобетонных четырёхсторонних обойм, а также одно-или двухсторонних бетонных либо железобетонных наращиваний. Толщина обоймы берётся 6-ІС см, если она выполняется в опалубке, и 3-5 см - если выполняется торкретированием (см. В первом случае несущую способность можно повысить в 1,5-2,5 раза, во втором в 1,3-1,4 раза. Внутренние стены, ослабленные проёмами, обычно усиливают с двух сторон устройством бетонного наращивания толщиной 6-Ю см []. Железобетонное наращивание армируется сеткой. Этот способ сложен из-за малой толщины наращивания (просвет при учёте сетки получается незначительным). Примечание: в работе приняты следующие понятия: под обоймой понимается четырёхстороннее усиление, под односторонним наращиваг нием - усиление с одной стороны, под двухсторонним - усиление с двух сторон. I м в шахматном порядке. Кроме того необходимо устанавливать сквозные анкеры в отверстия, пробитые в стене, для соединения двухсторонних наращиваний. Сквозные анкеры должны располагаться на расстоянии 2,5 толщин стены друг от друга. Особенностью в данном случае является то, что консоли плит перекрытий опираются на наращивание и кирпичную кладку* При этом наращивание активно включается в работу и воспринимает большую часть передаваемой нагрузки. По этой причине наращивание следует опереть на фундамент. Таким образом, данный способ является комбинированным: с одной отороны наращивание сдерживает поперечные деформации кирпичной кладки, с другой - передаёт нагрузку на фундамент, что даёт дополнительное увеличение несущей способности стены. Возможно усиление стен с помощью железобетонных колонн и ригелей, приставляемых к стене, т. Однако выступы в квартирах, образуемые колоннами и ригелями, снижают комфортность помещений. Затруднения вызывает также крепление колонн и ригелей к стене. Самый главный недостаток заключается в том, что в отличие от железобетонных плит, которые могут опираться на обрез фундамента, под колонны необходимо устраивать дополнительные фундаменты. Применению сборного железобетона при реконструкции зданий посвящены многие раг-боты [2,1П, 4,5,6]. Однако применение сборных железобетонных плит в качестве конструкций усиления внутренних стен по нашим данным не рассматривалось. Разновидностью способа усиления стен с помощью обойм является использование штукатурной обоймы. Армаг тура покрывается слоем цементной штукатурки марки -0 толщиной 3-4 см. Штукатурные обоймы применяются при необходимости незначительно усилить конструкцию - на -$. При небольших размерах простенков и необходимости значительно увеличить их несущую способность, в нём устраивается сердечник из железобетона или металлического профиля []. Для устройства сердечников в кладке пробиваются вертикальные борозды. Местоположение борозд должно быть таким, чтобы на сердечники приходились опоры плит перекрытий. В связи с этим требуется дополнительная точная разметка. Серьёзным недостатком данного споооба является повышенная опасность производства работ из-за ослабления стены в результате пробивки вертикальных борозд. Стены, пронизанные дымовыми и вентиляционными каналами, как правило, подлежат разборке, что не всегда оправдано. Усиление стен с ДВК может быть осуществлено посредством заполнения их бетоном. Дымовые каналы при оборудовании зданий центральным отоплением оказываются ненужными. Вентиляция при реконструкции обеспечивается железобетонными вентиляционными блоками, обычно приставляемыми к стенам. Усиление стен посредством заполнения имеющихся в них дымовых и вентиляционных каналов бетоном можно считать разновидностью устройства железобетонного сердечника. Использование каналов исключает дополнительные затраты на пробивку вертикальных борозд под колонны, что значительно снижает трудоёмкость процесса, а также уменьшает опасность производства работ по сравнению с существующим способом. Кроме того, усиление стен путём заполнения каналов бетоном не приводит к увеличению поперечного сечения стен. Данный способ является малоизученным и поэтому не нашёл широкого применения в практике.
