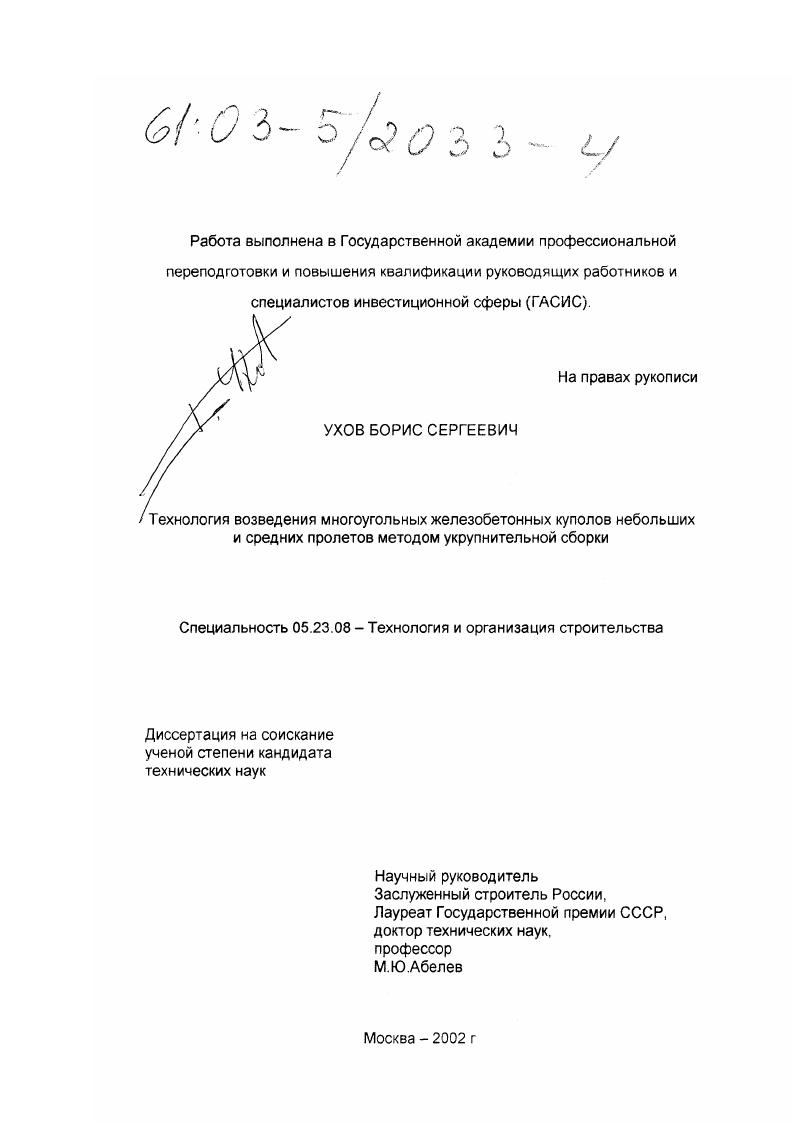

Технология возведения железобетонных многоугольных куполов небольших и средних пролетов методом укрупнительной сборки

• Автор: Ухов, Борис Сергеевич
• Шифр специальности: 05.23.08
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 179 с.

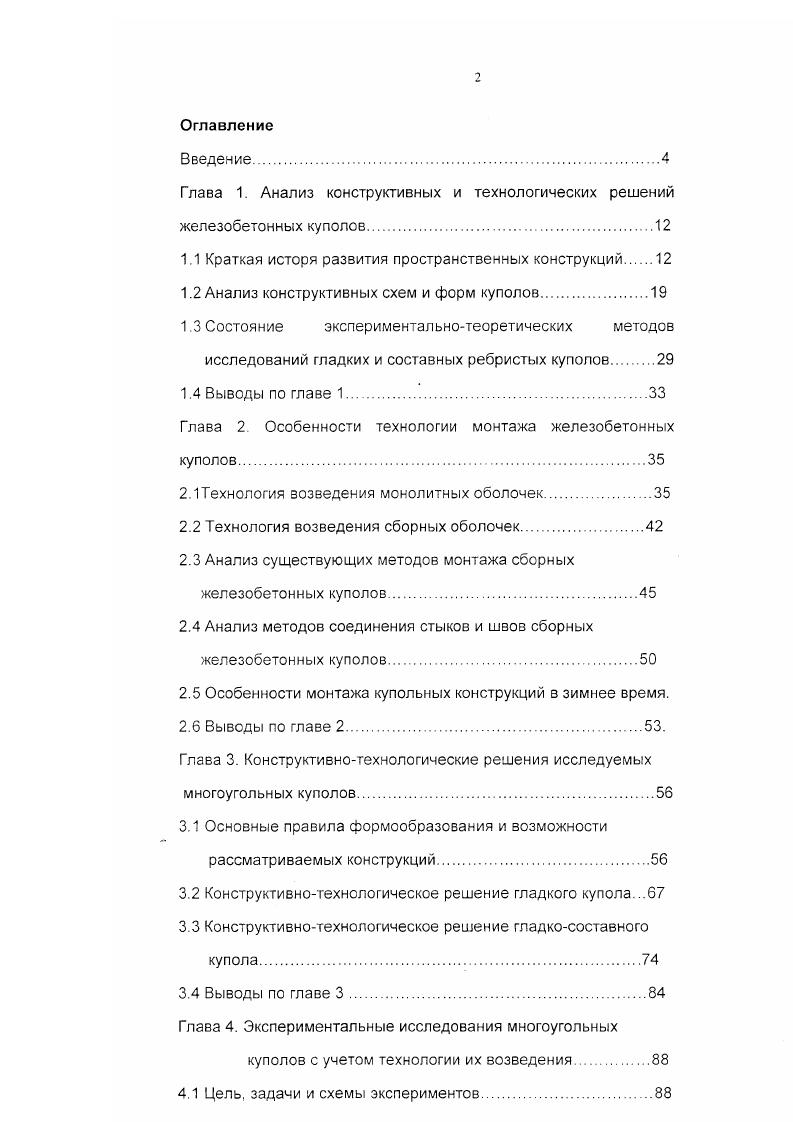

Оглавление
Введение.

Глава 1. Анализ конструктивных и технологических решений железобетонных куполов

1.1 Краткая исторя развития пространственных конструкций

1.2 Анализ конструктивных схем и форм куполов

1.3 Состояние экспериментальнотеоретических методов исследований гладких и составных ребристых куполов

1.4 Выводы по главе 1.

Глава 2. Особенности технологии монтажа железобетонных

куполов.

2.1Технология возведения монолитных оболочек

2.2 Технология возведения сборных оболочек

2.3 Анализ существующих методов монтажа сборных железобетонных куполов.
2.4 Анализ методов соединения стыков и швов сборных железобетонных куполов
2.5 Особенности монтажа купольных конструкций в зимнее время.
2.6 Выводы по главе 2.
Глава 3. Конструктивнотехнологические решения исследуемых многоугольных куполов.
3.1 Основные правила формообразования и возможности рассматриваемых конструкций
3.2 Конструктивнотехнологическое решение гладкого купола.
3.3 Конструктивнотехнологическое решение гладкосоставного купола.
3.4 Выводы по главе 3.
Глава 4. Экспериментальные исследования многоугольных
куполов с учетом технологии их возведения
4.1 Цель, задачи и схемы экспериментов
4.2 Методика и программа модельных испытаний
4.2.1 Определение характеристик физикомеханических свойств материалов моделей
4.2.2 Загрузочные и распределительные устройства.
4.2.3 Измерительные устройства.
4.2.4 Программа экспериметальных исследований.
4.3 Результаты экспериментальных исследований модели гладкого купола
4.4 Результаты экспериментальных исследований модуля гладкосоставного купола.
4.5 Анализ результатов и основные выводы по модельным
исследованиям куполов.
Глава 5. Разработка технологии возведения опытного гладкосоставного купола.
5.1 Цель и задачи опытного строительства
5.2 Конструктивнотехнологическое решение опытного гладкосоставного купола
5.3 Монтажные элементы и сборка покрытия
5.3.1 Монтажный стенд. Сборка укрупненного элемента модуля покрытия
5.3.2 Монтажная опора.
5.3.3 Монтаж покрытия.
5.4 Результаты экспериментальных исследований технологии возведения опытного покрытия
5.5 Основные выводы по технологии возведения гладкосоставного купола.
Общие выводы
Список литературы


В практике мирового строительства применяется широкое многообразие пространственных тонкостенных конструкций типа оболочек, различающихся как по материалу (железобетон, металл, дерево, пластмасса, ткань); по геометрии поверхности (исходные поверхности вращения - сфера, тор, параболоид и эллипсоид); исходные поверхности переноса (гиперболический и эллиптический параболоид); так и по форме оболочки в плане (круглые, эллиптические, прямоугольные, многоугольные). Столь широкие возможности пространственных конструкций, большое разнообразие геометрических форм оболочек обусловили особую архитектурную выразительность и многоцелевые возможности возводимых из них сооружений. Данные о применении оболочек относятся к глубокой древности. Так, Гус В. Ванбик [] указывает на строительство оболочек еще в в. В 5 г. Пантеон с пролетом купола м. В дальнейшем подобные купола, т. Святого Петра в Риме, главы православных соборов на Руси и т. Купольные постройки древности и средних веков не были оболочками в современном смысле этого слова (т. Однако уже здесь использовался арочный и. С появлением во второй половине XIX в. Уже в - годы XX века, несмотря на отсутствие точных методов расчета, строительство оболочек приобретает все больший размах. Расширяется номенклатура типов оболочек. Кроме куполов с круглым планом начинают применяться короткие и удлиненные цилиндрические оболочки, оболочки в виде складок, оболочки с многоугольным планом и др. Особенно значительное распространение в этот период, благодаря трудам Фр. Дишингера, Ц. Финстервальдера, П. Нерви. Э.Торрохи, М. Санчес-Аркаса, Т. Цубой и др. Германии []. Там разработаны и построены такие купола как планетарии в Йене, Берлине. Нюрнберге, тонкостенный купол электростанции во Франкфурте-на-Майне и др. В качестве примера рассмотрим конструктивное решение одного из первых куполов в Германии - планетария в Йене (Рис 1-1). Железобетонный купол имеет пролет в . Армирован жесткой сеткой, изобретенной в фирме Карл Цейсс в Йене. Железобетонная оболочка опирается на мощное опорное кольцо шириной см и высотой см, установленное на колоннах. Купол был выполнен в монолитном варианте, монтаж его осуществлялся с помощью поворотных лесов. За рубежом купола получали все большее распространение. Так, можно отметить Олимпийский Дворец Спорта в Риме П. Все эти купола очерчены по единой сферической поверхности и имеют круглую форму плана. Рассмотрим некоторые характерные сооружения. Одним из примеров может быть купол общественного здания «Эхима» в Мацумяэ, Япония (рис. Авторы - К. Танге, Т. Цубой. Сооружение имеет размеры: пролет м, стрела -7 м, толщина оболочки - см. В нижней части сегмента толщина оболочки увеличивается до см у опоры. Эта часть купола заменяет собой опорное кольцо (как это имело место, например в случае планетария в Иене), армирована сильной горизонтальной арматурой. Купол выполнен в монолитном железобетоне и представляет собой пологую сферическую оболочку, которая поддерживается колоннами. Также представляет интерес купол крытого рынка в Сиди-Бель-Аббесе, Алжир (рис 1-3). Авторы - Мури, Пельнер, Консидер. Ребристый сборный купол пролетом м со стрелой м. Толщина полок сборных элементов - мм, высота ребер - 5 мм. Купол имеет меридионально- кольцевую разрезку на сборные элементы (всего 8 штук). Монтаж производился одним краном, установленным в центре купола. Собиралось одно кольцо, затем производилось бетонирование стыков, затем собиралось следующее (всего колец). Распор купола воспринимался опорами, направленными по касательным к поверхности купола. Опоры передают усилия монолитному железобетонному кольцу, являющемуся элементом потолка подвала. Купол крытого рынка в Сиди-Бель-Аббесе представляет собой в зарубежной практике один из очень немногих примеров сборно-монолитных конструкций такого типа. В подавляющем большинстве купола, возведенные и возводимые за рубежом, выполнялись в монолитном варианте. В СССР по данным проф. Б.С. Ухова [] и Р. А.Гребенника [] первые оболочки были построены в г по предложению проф. В.А. Новодворского при сооружении монолитного железобетонного купола над резервуаром водоснабжения в Баку. В г С. Рис. Купол планетария в г. Рис.
