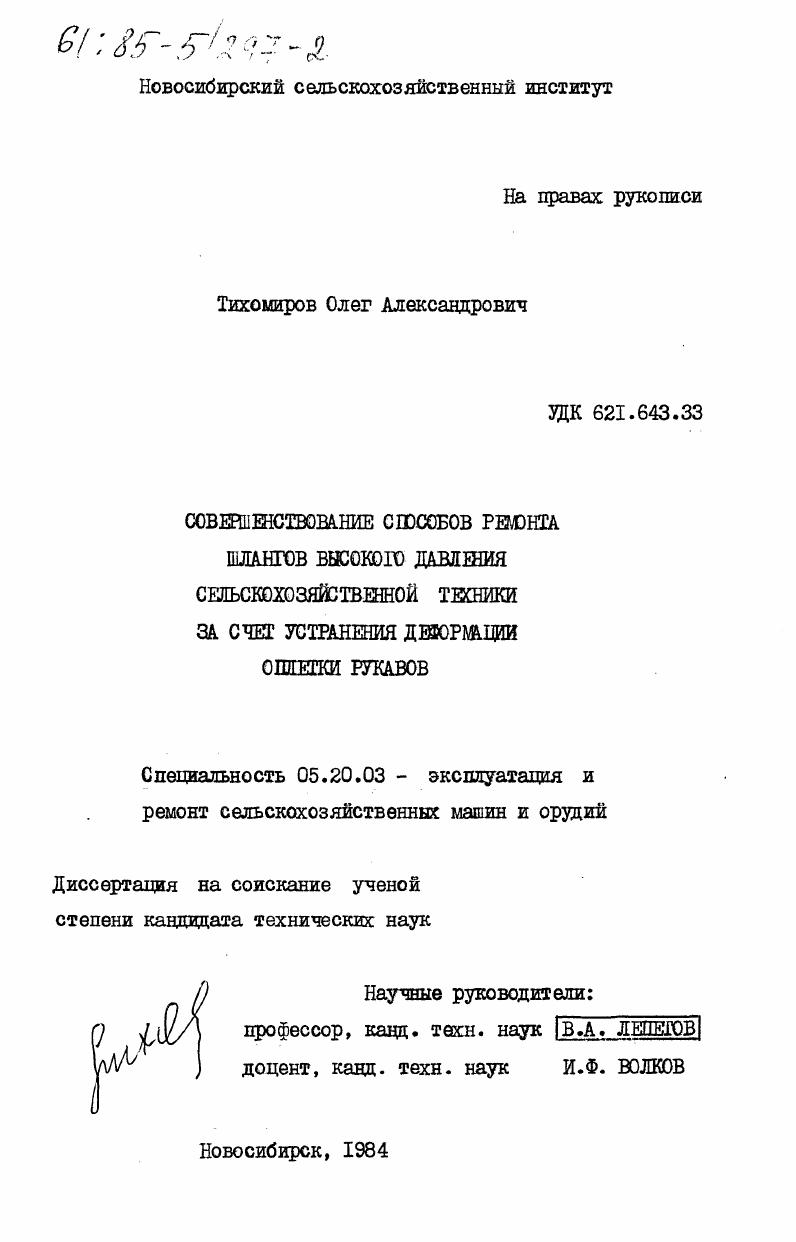

Совершенствование способов ремонта шлангов высокого давления сельскохозяйственной техники за счет устранения деформации оплетки рукавов

• Автор: Тихомиров, Олег Александрович
• Шифр специальности: 05.20.03
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Новосибирск
• Количество страниц: 147 c. : ил

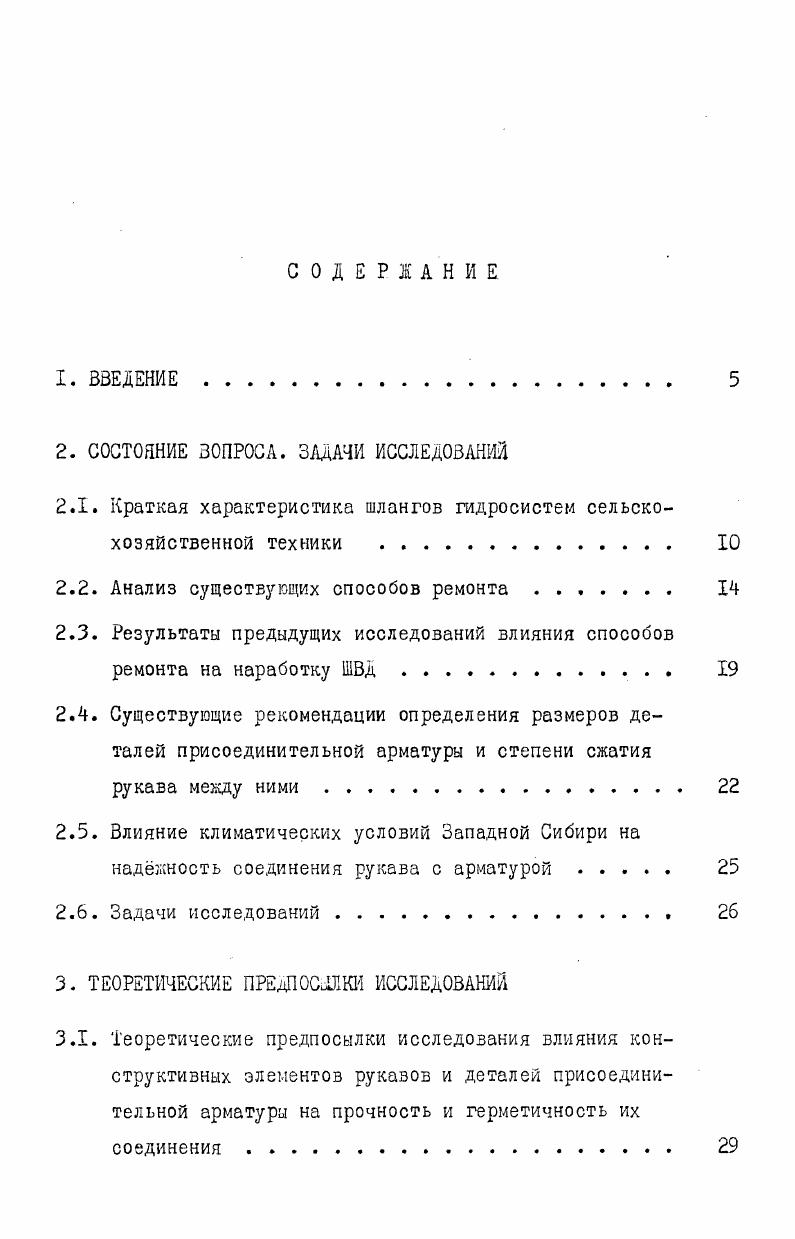

СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ

2. СОСТОЯНИЕ ВОПРОСА. ЗАДАЧИ ИССЛЕДОВАНИЙ

2.1. Краткая характеристика шлангов гидросистем сельскохозяйственной техники

2.2. Анализ существующих способов ремонта .

2.3. Результаты предыдущих исследований влияния способов ремонта на наработку 1ИВД.

2.4. Существующие рекомендации определения размеров деталей присоединительной арматуры и степени сжатия рукава между ними.
2.5. Влияние климатических условий Западной Сибири на наджность соединения рукава с арматурой .

2.6. Задачи исследований

3. ТЕОРЕТИЧЕСКИЕ ПРЕДПОСЫЛКИ ИССЛЕДОВАНИЙ

3.1. Теоретические предпосылки исследования влияния конструктивных элементов руказов и деталей присоединительной арматуры на прочность и герметичность их соединения

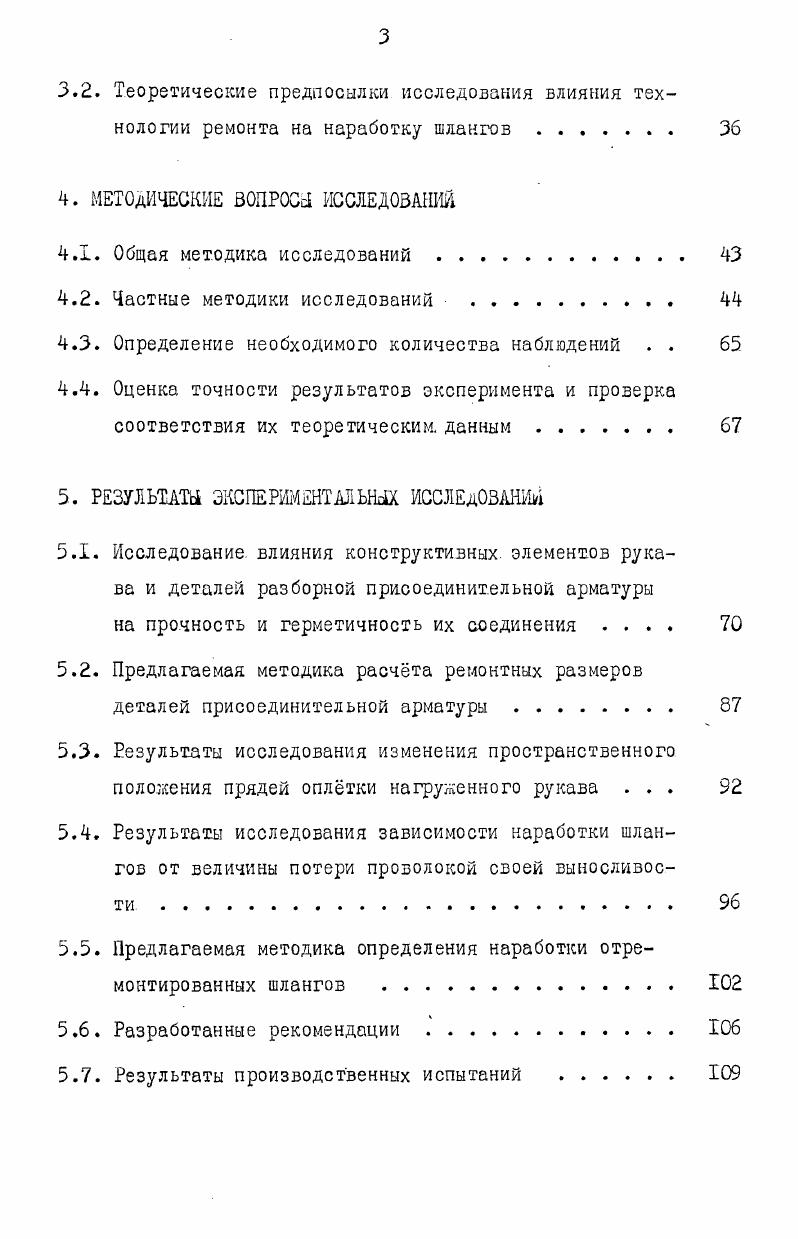

3.2. Теоретические предпосылки исследования влияния технологии ремонта на наработку шлангов .
4. МЕТОДИЧЕСКИЕ ВОПРОСЫ ИССЛЕДОВАНИЙ
4.1. Общая методика исследований .
4.2. Частные методики исследований .
4.3. Определение необходимого количества наблюдений . .
4.4. Оценка точности результатов эксперимента и проверка соответствия их теоретическим, данным.
5. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
5.1. Исследование влияния конструктивных элементов рукава и деталей разборной присоединительной арматуры
на прочность и герметичность их соединения
5.2. Предлагаемая методика расчта ремонтных размеров деталей присоединительной арматуры .
5.3. Результаты исследования изменения пространственного положения прядей оплтки нагруженного рукава .
5.4. Результаты исследования зависимости наработки шлангов от величины потери проволокой своей выносливости
5.5. Предлагаемая методика определения наработки отремонтированных шлангов . Г
5.6. Разработанные рекомендации .
5.7. Результаты производственных испытаний
6. ЭФФЕКТИВНОСТЬ ВНЕДРЕНИЯ РЕЗУЛЬТАТОВ РАБОТЫ
6.1. Экономическая эффективность .
6.2. Техническая ценность.
ВЫВОДЫ
ЛИТЕРАТУРА


Установленные зависимости включены в учебное пособие для ВУЗов С прилож. I ), а разработанные рекомендации позволили с Г8 г. Новосибирской области на ремонт неразборных шлангов по усовершенствованной технологии. При. Кроме того, успешно прошли испытания в производственных условиях шланги, отремонтированные с применением разборной присоединительной арматуры ( прилож. Новосибирской области ( прилож. Разработанные рекомендации могут быть использованы также для изготовления новых шлангов, для создания в перспективе шлангов, рассчитанных на более высокое давление [4]. Результаты работы докладывались в рукавной лаборатории научно-исследовательского института резиновой промышленности ( НИИРП ), на кафедре технологам резины Московского института тонкой химической технологии им. М.В. Ломоносова, на кафедре ремонта машин Челябинского института механизации и электрификации сельского хозяйства, в Новосибирском сельскохозяйственном институте и в других организациях; полностью освещены в 9-ти опубликованных статьях. По составу работа включает шесть разделов. Во втором разделе изучено состояние вопроса в соответствии а поставленной целью работы, сформулированы задачи исследований. В четвёртом - оооснованы принятые методы лабораторных и производственных исследований, методы определения необходимого количества наблюдений. В пятом - приведены результаты лабораторных и производственных испытаний. Дан анализ этих результатов. Приведены разработанные нами методики расчёта ремонтных размеров, деталей присоединительной арматуры и наработки шлангов, отремонтированных различными спосоиами. Приведены рекомендации по совершенствованию способов ремонта шлангов высокого давления сельскохозяйственной техники и по применению в них рукавов. В шестом - приведён расчёт экономической эффективности разработанных рекомендаций по совершенствованию способов ремонта шлангов высокого давления в сельском хозяйстве, которая составляет на ремонте одного шланга: от усовершенствования технологии ремонта неразборных шлангов - 5, руб. В конце работы. Вабота выполнена на кафедре ремонта машин и технологии металлов Новосибирского сельскохозяйственного института. СОСТОЯНИЕ ВОПРОСА. В шлангах гидравлических систем сельскохозяйственной техники широко применяют РВд внутренним диаметром и мм с двумя металлическими оплётками проволокой, выдерживающей на разрыв нагрузку 7 Н С рукава типа А ). Наибольшее статическое раоочее давление в системе (. РраР ) при трёхкратном запасе прочности для рукавов диаметром мм, согласно ГОСТ -, не должно превышать ,0, а для рукавов диаметром мм - ,3 МПа. Наибольшее динамическое давление при пятикратном запасе прочности не должно превышать соответственно ,3 и ,0 МПа. С Рисп ) равным 1, Ррао, изменяющимся по графику, изображённому на рис. При. Рис. Рис. Осциллограммы, изменения давления в гидросистемах тракторов при выглублении плугов: I - Т-0К; 2 - ДТ. ЬГГ. ПИЙ. Гарантийный срок эксплуатации, рукавов, применяемых в тракторах - моточасов ( м-ца эксплуатации или м-цев с момента изготовления ) при условии установления той же гарантии на соединение их с присоединительной арматурой. В гидравлических системах сельскохозяйственной техники указанные рукава используют при наибольшем динамическом давлении до ,0 ( в гидравлических системах комбайнов, например ) и до ,5 МПа { в гидравлических системах тракторов ). Характер изменения давления в гидросистемах тракторов представлен на рис. Концы рукавов, используемых при наибольшем динамическом давлении до ,0 МПа, заделывают в неразборную [ - ] ( рис. С рис. Концы рукавов, используемых- при наибольшем динамическом давлении до ,5 МПа, заделывают только в неразборную ( рис. II - ]. Зажатие стенки рукава между деталями неразборной присоединительной арматуры, обеспечивающее прочность и герметичность соединения рукава с арматурой, происходит за счёт обжима муфт в специальных приспособлениях. Зажатие стенки рукава между деталями разборной арматуры происходит за счёт ввинчивания в муфту и в рукав ниппеля, наружный диаметр которого оольше внутреннего диаметра рукава.
