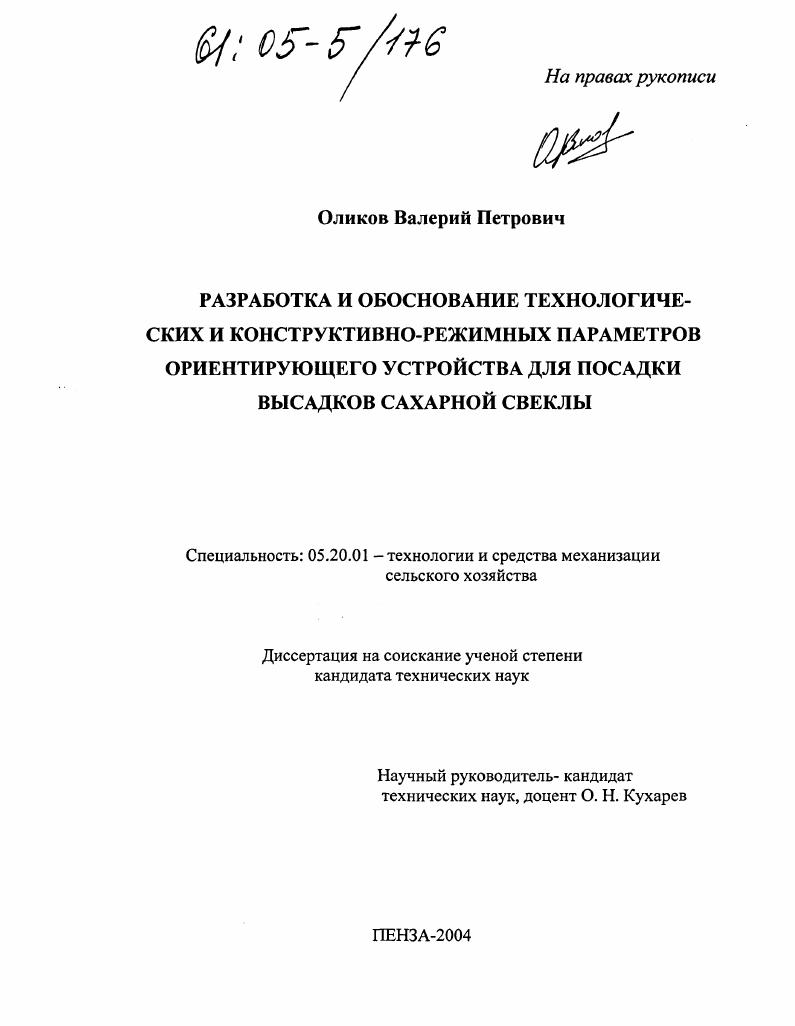

Разработка и обоснование технологических и конструктивно-режимных параметров ориентирующего устройства для посадки высадков сахарной свеклы

• Автор: Оликов, Валерий Петрович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Пенза
• Количество страниц: 158 с. : ил.

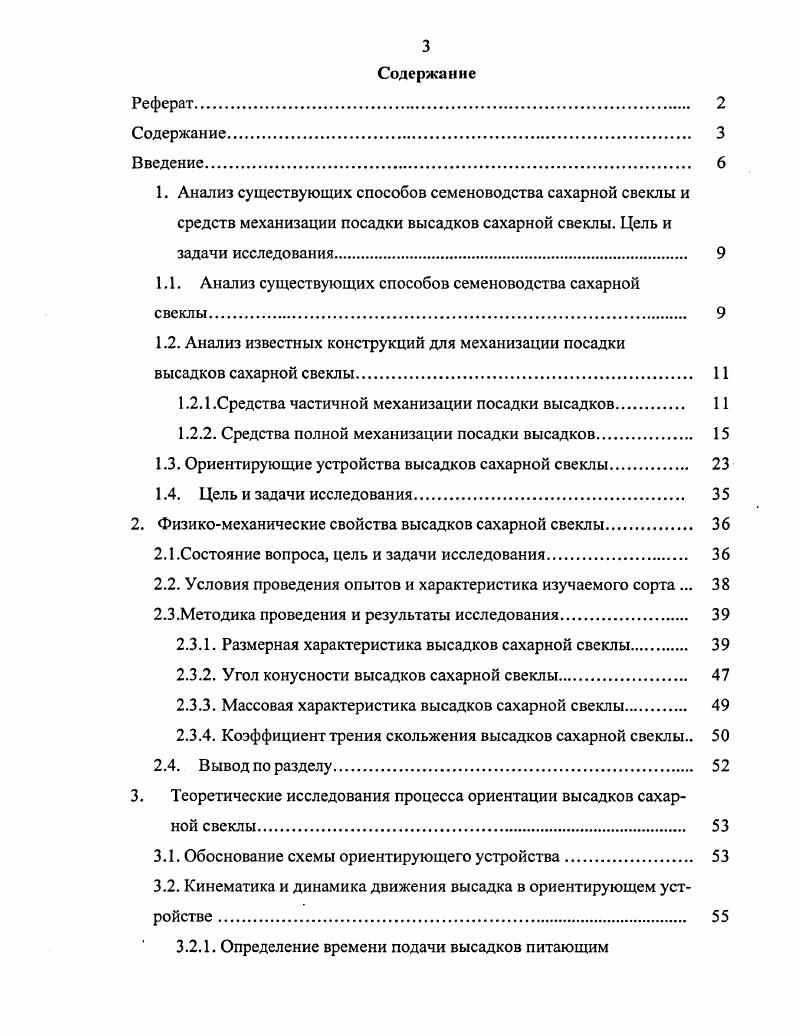

Содержание З

Введение
1. Анализ существующих способов семеноводства сахарной свеклы и средств механизации посадки высадков сахарной свеклы. Цель и задачи исследования

1.1. Анализ существующих способов семеноводства сахарной

свеклы.

1.2. Анализ известных конструкций для механизации посадки высадков сахарной свеклы.

1.2.1 .Средства частичной механизации посадки высадков

1.2.2. Средства полной механизации посадки высадков.

1.3. Ориентирующие устройства высадков сахарной свеклы.

1.4. Цель и задачи исследования

2. Физикомеханические свойства высадков сахарной свеклы

2.1 .Состояние вопроса, цель и задачи исследования.
2.2. Условия проведения опытов и характеристика изучаемого сорта .
2.3.Метод и ка проведения и результаты исследования
2.3.1. Размерная характеристика высадков сахарной свеклы
2.3.2. Угол конусности высадков сахарной свеклы.
2.3.3. Массовая характеристика высадков сахарной свеклы.
2.3.4. Коэффициент трения скольжения высадков сахарной свеклы
2.4. Вывод по раз делу.
3. Теоретические исследования процесса ориентации высадков сахарной свеклы
3.1. Обоснование схемы ориентирующего устройства.
3.2. Кинематика и динамика движения высадка в ориентирующем устройстве .
3.2.1. Определение времени подачи высадков питающим
транспортером.
3.2.2. Исследование кинематических параметров падения высадка.
3.2.3. Исследование отраженного падения высадка.
3.2.4. Исследование разворота высадка в ориентирующих поверхностях
3.3. Выводы по разделу.
4. Лабораторные исследования ориентирующего устройства для высадкопосадочной машины
4.1 .Исследование оптимальных конструктивнокинематических параметров устройства для ориентации высадков сахарной свеклы
4.1.1.Цель и задачи исследования
4.1.2. Методика экспериментального исследования ориентирования высадков сахарной свеклы.
4.1.3. Результаты исследования по обоснованию оптимальных конструктивнокинематических параметров устройства для ориентации высадков сахарной свеклы.
4.2. Исследование максимальной производительности устройства для ориентации высадков сахарной свеклы
4.2.1. Цель и задачи исследования.
4.2.2. Методика проведения исследований и обработка результатов.
4.2.3. Результаты исследований максимальной производительности устройства для ориентации высадков сахарной свеклы.
4.3. Исследование согласованности подачи высадков сахарной
свеклы в высаживающие конуса.
4.3.1 .Цель и задачи исследования.
4.3.2. Методика проведения исследования и обработка результатов.
4.3.3. Результаты исследований согласованной передачи высадков сахарной свеклы из ориентирующего устройства в высаживающие конуса
4.4. Выводы по разделу.
5. Лабораторнополевые исследования и производственные испытания высадкопосадочной машины с ориентирующим устройством для высадков сахарной свеклы
5.1. Цель и задачи лабораторнополевых исследований
5.2.Условия и методика проведения лабораторнополевых исследований .
5.3. Результаты лабораторнополевых исследований
5.3.1. Ориентирование высадков сахарной свеклы
5.3.2. Согласованность передачи высадков сахарной свеклы из ориентирующего устройства в высаживающие конуса .
5.3.3. Исследование пропусков посадки высадков сахарной свеклы
5.4. Производственные испытания высадкопосадочной машины с ориентирующим устройством для посадки высадков сахарной свеклы
5.4.1. Условия и методика проведения производственных испытаний
5.4.2. Результаты производственных испытаний высадкопосадочной машины с ориентирующим устройством для посадки высадков сахарной свеклы .
5.5. Выводы по разделу
6. Экономическая эффективность устройства для ориентации высадков
сахарной свеклы .
6.1. Выводы по разделу
Общие выводы
Литература


При высадочном способе семеноводства, по агротехническим требованиям, весеннюю посадку высадков начинают как можно раньше когда почва достаточно просохнет на глубину обработки. И здесь очень важно произвести высадку в кратчайшие сроки, следовательно, максимально механизировать операцию посадки высадков сахарной свеклы. Положительное влияние ранней посадки обуславливается удлинением вегетационного периода, ускорением прорастания корнеплодов, а главное тем, что при этом обеспечивается нормальное развитие почек на головке корнеплода. Из вышесказанного можно сделать вывод, что при производстве семян сахарной свеклы очень важна максимальная механизация процесса посадки высадков. Это позволяет проводить посадку больших площадей с соблюдением агротехнических сроков. Для механизации посадки высадков сахарной свеклы были предложены множество конструкций 5. Технологический процесс посадки высадков можно условно разделить на три этапа поштучный отбор, ориентирование хвостовой частью вниз и транспортирование корнеплода в почву с последующей заделкой. На основании вышеизложенного можно провести классификацию средств механизации посадки высадков сахарной свеклы на средства с частичной механизацией и средства с полной механизацией процесса. Рассмотрим наиболее известные, а также перспективные разработки. Для посадки высадков сахарной свеклы используют различные агрегаты. До г. ВПГ4 , со схемой посадки x см. Ее обслуживали 8 человек. Машина высаживала четыре рядка, квадратным способом, с применением катушки мерной проволоки, которую натягивали по всей длине гона. УкрНИИСХОМ с участием ВНИСа модернизировали ВПГ4. Новая машина стала называться ВПУ4 . Технологический принцип работы следующий из бункера технологический материал подается в лотки. Восемь сажальщиков вручную заполняют посадочные конуса, которые затем внедряются в почву и раскрываются. В раскрытом виде посадочный конус начинает подниматься вверх, а корнеплод удерживается на месте выталкивателем. После поднятия выталкивателя корнеплод присыпается грунтом и в обязательном порядке обжимается с боков опорно прикатывающими колесами. ВПУ4 высаживает корнеплоды в четыре рядка с междурядьем см и шагом см и см. В Чехии используют высадкопосадочную машину А8,5 , высаживающее устройство которой имеет по 6 высаживающих штанг, заканчивающимися головками с иглами, на которые сажальщики насаживают корни. В Германии разработана машина для посадки свекловичных штеклингов и других корнеплодов А1 . Посадка осуществляется с помощью настроенной транспортной тележки, устройства для приемки штеклингов и предохранительного кожуха. Устройство для посадки штеклингов укрепляется на посадочном диске. Производительность за 1 час основного времени, при шаге см 0, га, при шаге см 0,1 га. Рабочая скорость до 1,2 кмч. Ширина захвата 2,5 метра. Масса 0 кг. Обслуживается 4 сажальщиками и 1 трактористом. В году на Тернопольском комбайновом заводе после модернизации ВПУ4 стали выпускать ВПС2,8 рисунок 1. Эта машина более совершенна и является базовой для всех последующих отечественных серийных модификаций высадкопосадочных агрегатов. В отличии от ВПУ4 на ней установлен полуавтоматический зарядный аппарат и изменены некоторые узлы, хотя принцип работы сохранился. Рисунок 1. II загортач колесо прикатывающее шлейф. Масса машины кг. Обслуживается одним трактористом и четырьмя сажальщиками. Номинальная рабочая скорость составляет при шаге посадки см 2, кмч, при шаге см 2, км ч. При этом производительность в час чистой работы при шаге см составляет 0, га, при шаге см 0, га. Машина превосходит по производительности ближайший зарубежный аналог А1 в 6 раз . Но при высадке сахарной свеклы на номинальной скорости, пропуски составили 2 из них по вине сажальщиц 1,5 . В г. УкрНИИСХОМ разработал машину высадкопосадочную с полуавтоматической подачей корней в посадочные аппараты ВПС2,8А. Основное отличие от ВПС2,8 заключается в универсальности машины при посадке высадков сахарной свеклы с шагом , , , см и маточников моркови с шагом см.
