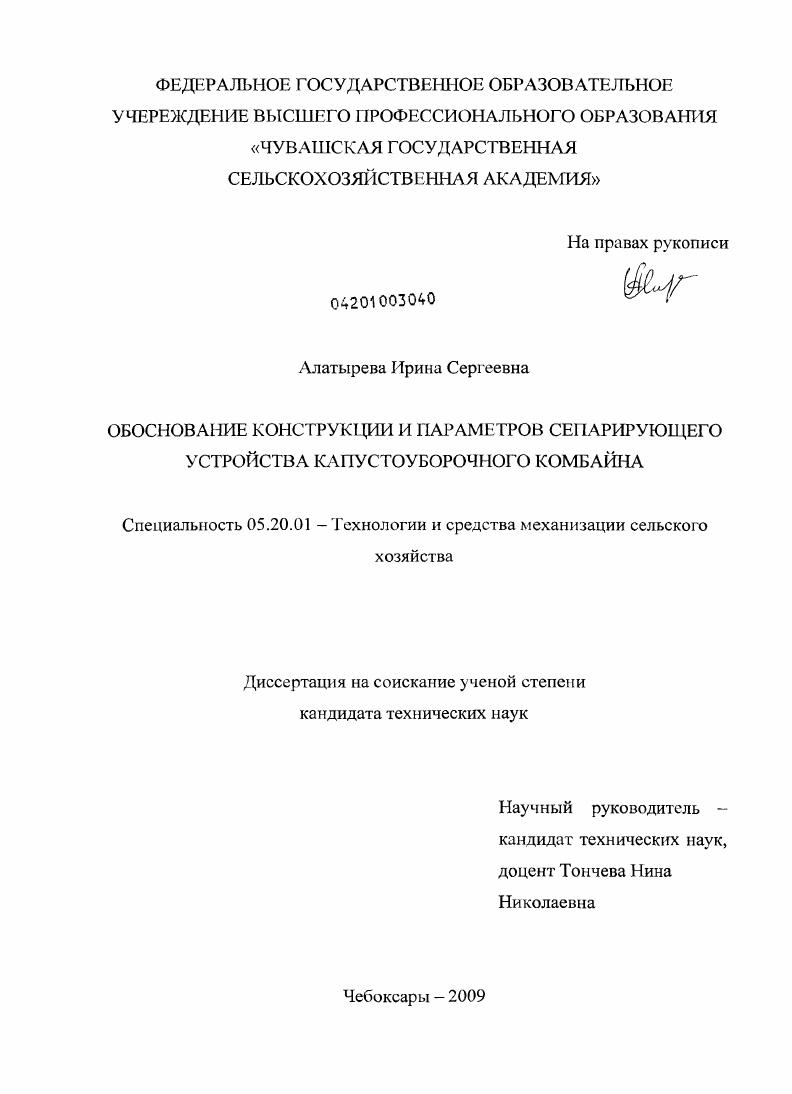

Обоснование конструкции и параметров сепарирующего устройства капустоуборочного комбайна

• Автор: Алатырева, Ирина Сергеевна
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Чебоксары
• Количество страниц: 153 с. : ил.

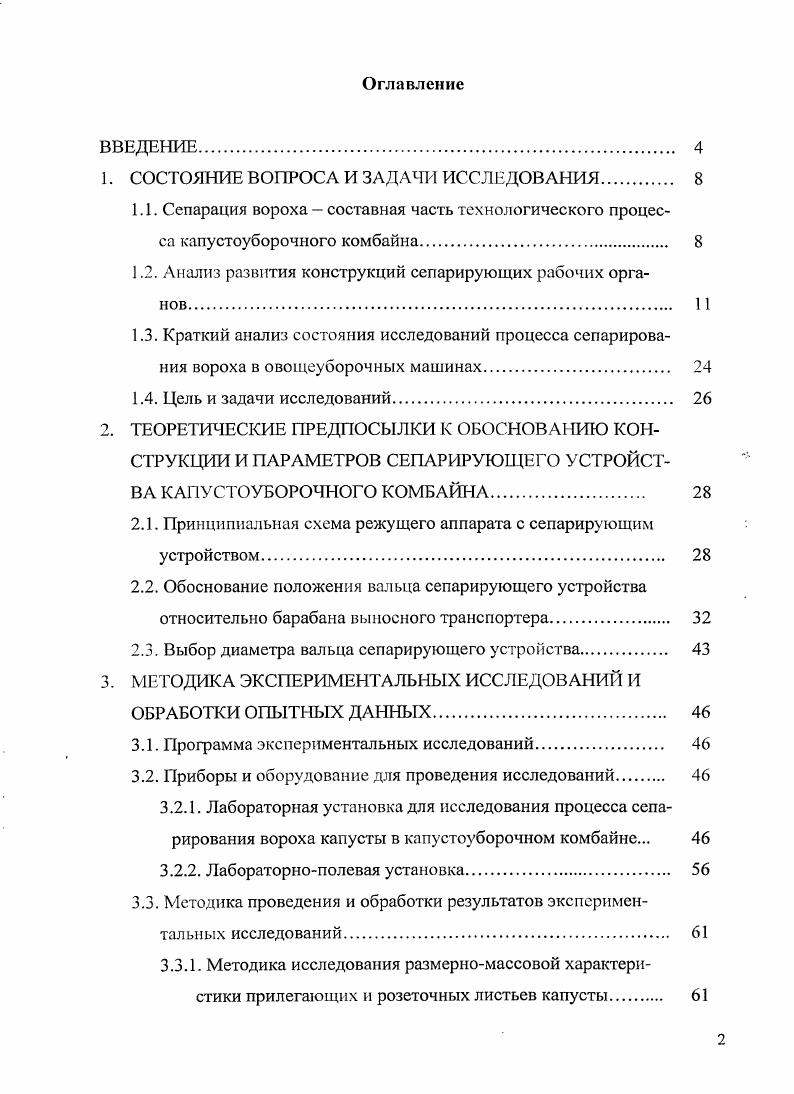

Оглавление
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1. Сепарация вороха составная часть технологического процесса капустоуборочного комбайна.

1.2. Анализ развития конструкций сепарирующих рабочих органов

1.3. Краткий анализ состояния исследований процесса сепарирования вороха в овощеуборочных машинах.

1.4. Цель и задачи исследований.

2. ТЕОРЕТИЧЕСКИЕ ПРЕДПОСЫЛКИ К ОБОСНОВАНИЮ КОН

СТРУКЦИИ И ПАРАМЕТРОВ СЕПАРИРУЮЩЕГО УСТРОЙСТВА КАПУ СТОУБОРОЧНОГО КОМБАЙНА

2.1. Принципиальная схема режущего аппарата с сепарирующим устройством.

2.2. Обоснование положения вальца сепарирующего устройства относительно барабана выносного транспортера
2.3. Выбор диаметра вальца сепарирующего устройства.
3. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ И
ОБРАБОТКИ ОПЫТНЫХ ДАННЫХ
3.1. Программа экспериментальных исследований.
3.2. Приборы и оборудование для проведения исследований
3.2.1. Лабораторная установка для исследования процесса сепарирования вороха капусты в капустоуборочном комбайне.
3.2.2. Лабораторнополевая установка.
3.3. Методика проведения и обработки результатов экспериментальных исследований
3.3.1. Методика исследования размерномассовой характеристики прилегающих и розеточных листьев капусты
3.3.2. Методика исследования содержания свободных листьев в ворохе капусты
3.3.3. Методика исследования влияния конструктивных и кинематических параметров сепарирующего устройства на качество сепарирования сопутствующих отходов
3.3.4. Методика проведения полевых исследований.
4. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ И
ИХ АНАЛИЗ
4.1. Размерномассовая характеристика прилегающих и розеточных листьев.
4.2. Анализ процесса сепарирования вороха капусты в капустоуборочном комбайне.
4.2.1. Результаты исследования состава вороха капусты.
4.2.2. Результаты исследований влияния конструктивных и кинематических параметров вальцового сепарирующего устройства на эффективность отделения сопутствующих отходов.
4.3. Результаты полевых исследований.
5. ПРОИЗВОДСТВЕННАЯ ПРОВЕРКА И ЭКОНОМИЧЕСКАЯ
ОЦЕНКА КАПУСТОУБОРОЧНОГО КОМБАЙНА С ЭКСПЕРИМЕНТАЛЬНЫМ СЕПАРИРУЮЩИМ УСТРОЙСТВОМ
5.1. Техникоэксплуатационные показатели
5.2. Показатели экономической эффективности.
ОБЩИЕ вывода.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Диссертационная работа состоит из введения, пяти разделов, общих выводов, списка использованной литературы и приложений. Материал диссертации изложен на 3 страницах машинного текста и включает таблиц, рисунков, приложения. Список использованной литературы состоит из 2 наименований, из которых на иностранных языках. Растение капусты содержит значительное количество покрывающих и розеточных листьев. При машинной уборке срез кочанов капусты производится в плоскости А-А в зоне облиственной части кочерыги (рис. При этом в ворохе капусты образуется значительное количество свободного (не связанного с кочанами) листа. Кроме того, ворох содержит остатки сорной растительности, срезаемой вместе с кочанами, и частицы почвы, вовлекаемые в потоке движущимися частями машины. Рисунок 1. В этой связи в целях повышения процентного содержания товарных кочанов в ворохе капусты и снижения ручного труда при последующей его доработке до товарного вида необходимо предусмотреть в капустоуборочном комбайне устройство для предварительного поточного отделения сопутствующих отходов. Выбор принципиальной схемы устройства для сепарирования вороха капусты в основном зависит от физико-механических свойств составляющих вороха. В этой связи в таблице 1. Таблица 1. Трение скольжения и качения составляющих вороха могут быть оценены по данным таблицы 1. Допустимая сила сжатия кочанов между твердыми поверхностями составляет 0 Н, допустимая высо та падения кочана без повреждений на глубин)- не более трех листьев на твердую поверхность - 0 мм []. Таблица 1. Листья 0, - 0, 0,-0. Вышеуказанные параметры варьируют в широких пределах даже в рамках одного сорта (например, масса товарного кочана сорта 14осковская поздняя колеблется от 0,6 до 7,6 кг []), что затрудняет механизировано выполнять процесс сепарирования кочанов. Поэтому в целях изыскания наиболее эффективного устройства для сепарирования вороха капусты необходимо провести анализ развития данного рабочего органа, применяемого не только в капустоуборочных машинах, но и в машинах для уборки других овощей и корнеплодов. Известно множество конструкций сепарирующих рабочих органов, применяемых в машинах для уборки овощей и корнеплодов, отличающихся по принципу действия. Ими являются прутковые контурные и барабанные сепараторы, грохотные, щеточно-транспортерные, шнековые и пневматические сепарирующие устройства, а также наклонные горки (рис. Прутковые сепарирующие рабочие органы и колеблющиеся грохоты наибольшее распространение получили в машинах для уборки корнеклубнеплодов. К прутковым контурным сепараторам можно отнести прутковый элеватор в копателе лука-севка КЛР-1,4 ШГ. Рабочий процесс его протекает следующим образом. Лук-севок попадает на прутковый элеватор, где сопутствующие отходы проваливаются в зазор 2 между прутками 1 и падают на землю, а товарная продукция проходит дальше (рис. Крючковый прутковый элеватор установлен в картофелеуборочном комбайне КОК-2, разработанном IIIIIНСХ под руководством А. Ф. Чиркуно-ва. Другим вариантом элеваторного картофелеуборочного комбайна был комбайн КК-2, разработанный во ВИСХОМе под руководством А. С. Маята. В этом комбайне резко увеличена длина сепарирующих прутковых элеваторов без увеличения размеров машины путем включения поворотов транспортируемой массы по своеобразной спирали []. Сепарирующим рабочим органом в двухрядном немецком картофелеуборочном комбайне Е2 является прутковая решетка 1, горка 2 и ботвовыводящее разряженное полотно 3 (рис. В немецком комбайне Е5 имеется прутковый транспортер со скатным желобом []. Рисунок 1. Прутковый транспортер применяется и на комбайне Т- американской фирмы «Блэкулдэр» для одноразовой уборки идущих на консервирование томатов []. Усовершенствованный сепарирующий орган в картофелеуборочном комбайне ККУ-2А снижает травмирование клубней путем покрытия прутиков на основном элеваторе пенополиуретаном [], а на двухрядном комбайне канадской фирмы «Томас» прутки элеватора обрезинены []. В четырехрядном комбайне «Гигант» фирмы «Машинэфабрик Д. Барт энд сан» используется в качестве сепарирующих органов также прутковый элеватор (рис.
