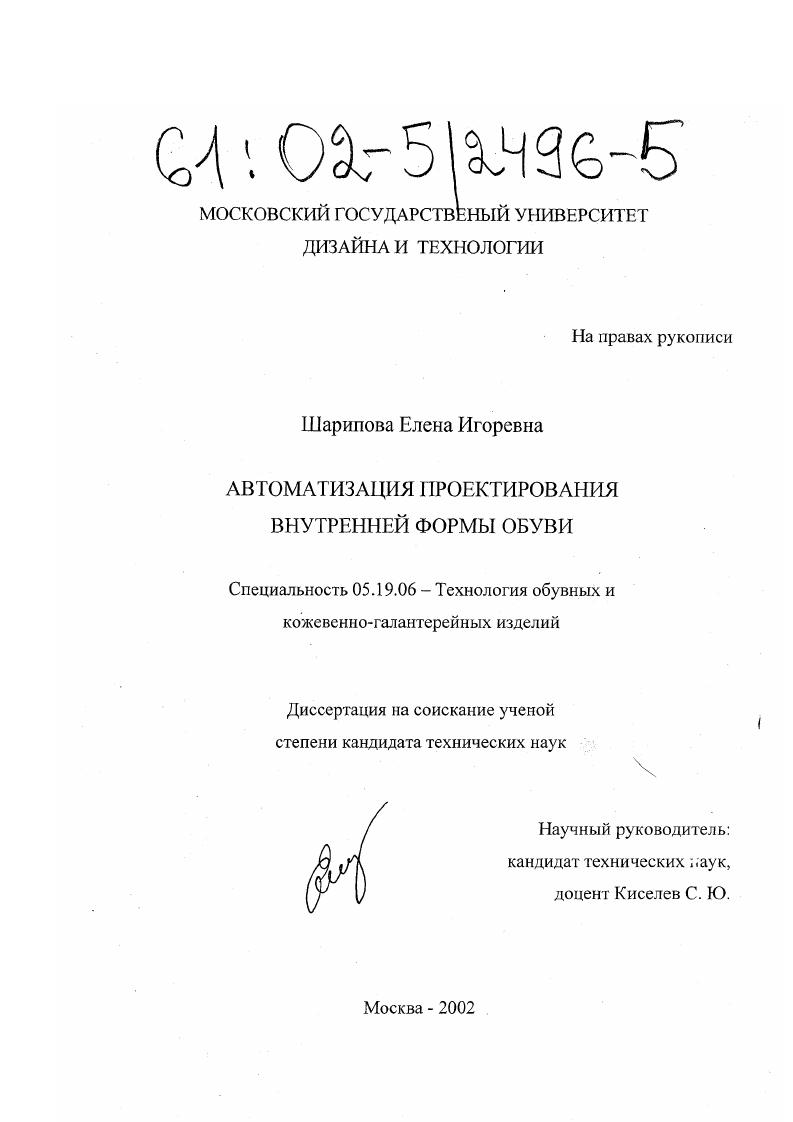

Автоматизация проектирования внутренней формы обуви

• Автор: Шарипова, Елена Игоревна
• Шифр специальности: 05.19.06
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 195 с. : ил

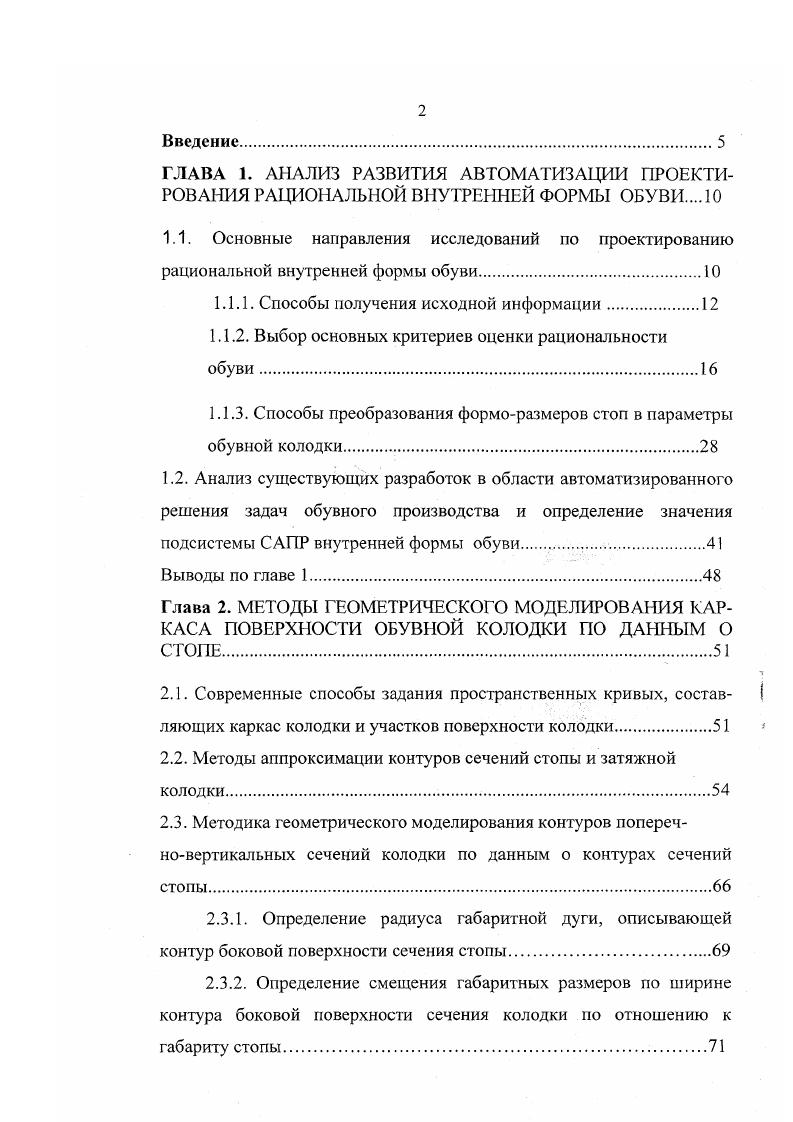

1.1. Основные направления исследований по проектированию рациональной внутренней формы обуви.

1.1.1. Способы получения исходной информации

1.1.2. Выбор основных критериев оценки рациональности обуви.

1.1.3. Способы преобразования форморазмеров стоп в параметры обувной колодки.

1.2. Анализ существующих разработок в области автоматизированного

решения задач обувного производства и определение значения

подсистемы САПР внутренней формы обуви .

Выводы по главе

Глава 2. МЕТОДЫ ГЕОМЕТРИЧЕСКОГО МОДЕЛИРОВАНИЯ КАРКАСА ПОВЕРХНОСТИ ОБУВНОЙ КОЛОДКИ Г ДАННЫМ О СТОПЕ.
2.1. Современные способы задания пространственных кривых, составляющих каркас колодки и участков поверхности колодки

2.2. Методы аппроксимации контуров сечений стопы и затяжной колодки.

2.3. Методика геометрического моделирования контуров поперечновертикальных сечений колодки по данным о контурах сечений стопы.
2.3.1. Определение радиуса габаритной дуги, описывающей контур боковой поверхности сечения стопы
2.3.2. Определение смещения габаритных размеров по ширине контура боковой поверхности сечения колодки но отношению к габариту стопы
2.3.3. Определение радиуса дуги, аппроксимирующей верхний участок контура боковой поверхности сечения открытого типа
2.3.4. Определение параметров для проектирования контуров сечений, описывающих гребневый участок колодки
2.3.5. Проектирование сечений носочной части колодки
2.4. Сплайнинтерполяция кривых, составляющих сечения стопы и
представления интерполяционной поверхности колодки
Выводы по главе 2.
Глава 3. ЭКСПЕРИМЕНТАЛЬНЫЕ И ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ЗАКОНОМЕРНОСТЕЙ ПЕРЕХОДА ОТ РАЗМЕРОВ И ФОРМЫ СТОПЫ К РАЗМЕРАМ И ФОРМЕ КОЛОДКИ.
3.1. Структура исходных данных для проектирования комфортной обуви
3.2. Антропометрические исследования стоп детей.
3.3. Установления связи между широтными размерами развертки следа и габаритными параметрами соответствующих поперечновертикальных сечений
3.4. Определение зависимости между габаритными параметрами поперечновертикальных сечений колодки
3.5. Определение коэффициентов для перехода от размеров стопы
к размерам колодки
Выводы по главе
ГЛАВА 4. РАЗРАБОТКА ПРОГРАММНОМЕТОДИЧЕСКОГО КОМПЛЕКСА ПРОЕКТИРОВАНИЯ РАЦИОНАЛЬНОЙ ВНУТРЕННЕЙ ФОРМЫ ОБУВИ И АПРОБАЦИЯ ПРЕДЛАГАЕМОГО ПМК.
4.1. Проектирование колодок для женской и малодетской закрытой
4.2. Алгоритм автоматизированного преобразования форморазмеров стоп в параметры комфортной внутренней формы обуви.
4.3. Описание работы созданного программно методического комплекса мii
4.4. Апробация предлагаемого ПМК Вопросы практического
применения
Выводы по главе 4.
ОБЩИЕ ВЫВОДЫ ПО ДИССЕРТАЦИОННОЙ РАБОТЕ.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Более полную и точную информацию о форме и размерах стопы удается получать при снятии гипсового слепка стопы и его обмере. Информация о сечениях стопы может быть получена двумя способами. Слепок размечается по основным сечениям и определенным точкам и обмер производится по полученным точкам, либо слепок распиливается по основным сечениям и обведенный контур каждого сечения позволяет сразу получить информацию о сечениях стопы. На сегодня реальную возможность построения точной модели условной средней стопы предоставляют бесконтактные методы и возможность быстрой обработки данных исследований на ЭВМ. При использовании современных видеоэлектронных средств можно зафиксировать колоссальную по объему информацию координаты свыше ООО точек, ограниченную лишь разрешающей способностью сканеров и дисплеев электронновычислительных систем. Недостатком применения этих методов является лишь сложность и высокая стоимость используемой аппаратуры. Бесконтактные методы можно в свою очередь разделить на аналоговые и интегральные. Они применяются как для исследования отдельных частей, так и для всей поверхности стопы в целом. Все они позволяют получать информацию в виде набора сечений стопы параллельными плоскостями. Однако, их использование требует дорогостоящего оборудования. В тоже время, в рамках данной работы для получения информации о стопе нет необходимости привлекать сложную и дорогостоящую технику, поэтому нами использовались традиционные методы обмера. Наиболее доступным и вместе с тем точным методом обмера в нашем случае явился метод снятия гипсовых слепков со стопы и получения плантограмм с ее плантарной части, и дальнейшей их обработки. Всю полученную в процессе обмера и последующей обработки информацию принято представлять в виде моделей цифровых, аналитических, геометрических, натурноаналоговых слепков. Алгоритмы формализации модели поверхности УСС зависят от вида модели и состава полученной при обмере информации. Цифровые модели объединяют усредненные в пределах выборки множества координат точек поверхности УСС, представленных в системе измерения, соответствующей той, которая принята при проектировании колодки среднего размера. По цифровым обычно строятся аналитические модели, которые могут задавать контуры плоских сечений или пространственных кривых, непрерывные поверхности или положение точек, принадлежащих поверхности УСС. Они объединяют системы уравнений и граничных условий, которые наиболее полно описывают каркас поверхности УСС в виде явных или неявных функций, тождеств либо параметрических полиномов. Геометрические модели представляют собой проекции, виды и сечения ортогонального чертежа УСС, построенного на основе цифровой или натурноаналоговой модели и часто служат иллюстрацией к цифровым и аналитическим моделям. Это требование можно выполнить правильным соотношением внутренних размеров обуви и стопы с учетом ее типизации, изменения размеров стопы в динамике и правильным распределением статической и динамической нагрузок на границах поверхностей стопы и обуви . При взаимодействии со стопой в каждом элементарном участке обуви возникает силовое поле, определяемое как внешними факторами фаза ходьбы, величина нагрузки на стопу и другие, так и внутренними соотношение размеров стопы и обуви и геометрическая характеристика их формы, деформационные свойства материалов обуви и мягких тканей стопы . Существует два подхода к исследованиям силового взаимодействия стопы с обувью на объективном и субъективном уровнях . Объективная оценка призвана в первую очередь определить, не нарушается ли течение физиологических процессов в стопе. Субъективная оценка отражает степень удобства конкретного изделия через опыт, привычку и ощущения потребителя. Состояние стопы в обуви можно оценивать по различным критериям по обеспечению полного или допустимо уменьшенного крово и лимфотока в сосудистом русле стоны, особенно в наименьших из сосудов капиллярах, по величине давления обуви на стопу, по изменению электрической проводимости кожи стопы, по относительной деформации стопы и т.
