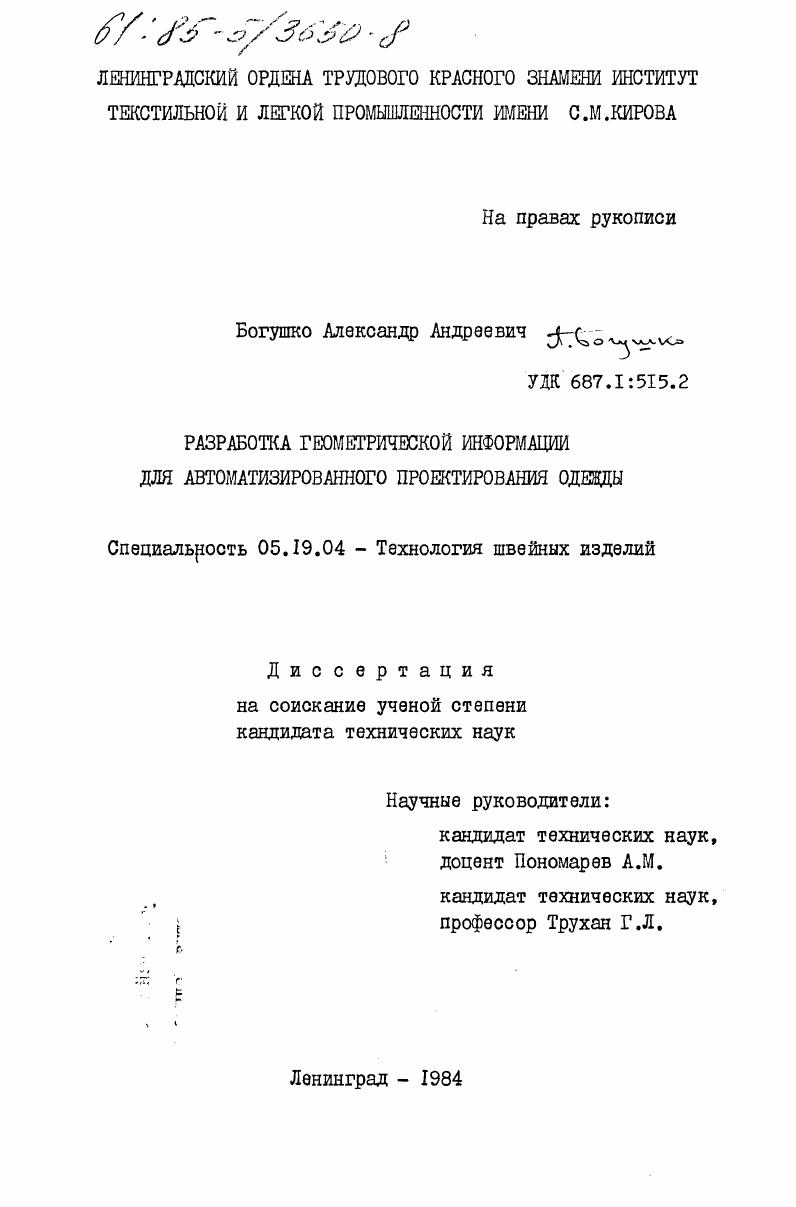

Разработка геометрической информации для автоматизированного проектирования одежды

• Автор: Богушко, Александр Андреевич
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ленинград
• Количество страниц: 194 c. : ил

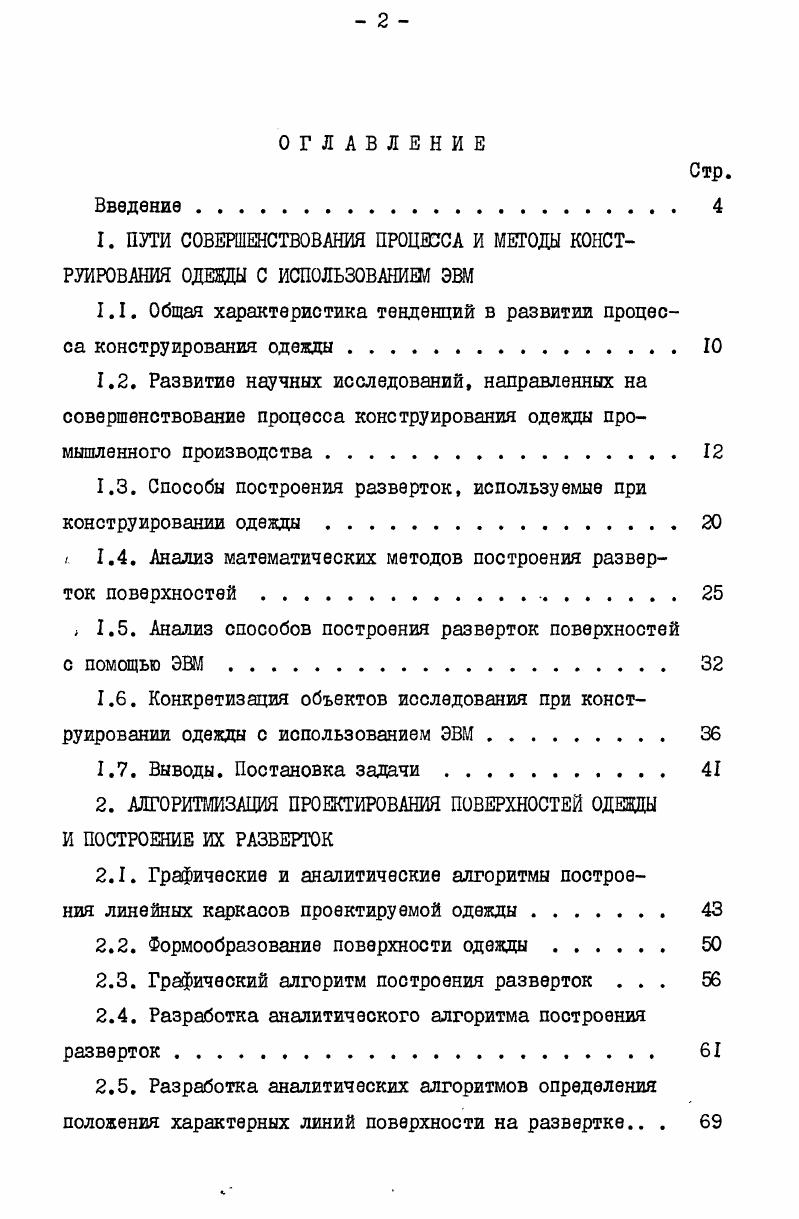

ОГЛАВЛЕНИЕ
Введение .
1. ПУТИ СОВЕРШЕНСТВОВАНИЯ ПРОЦЕССА И МЕТОДЫ КОНСТРУИРОВАНИЯ ОДЕВДЫ С ИСПОЛЬЗОВАНИЕМ ЭВМ

1.1. Общая характеристика тенденций в развитии процесса конструирования одежды

1.2. Развитие научных исследований, направленных на совершенствование процесса конструирования одежды промышленного производства

1.3. Способы построения разверток, используемые при

конструировании одежды .

. 1.4. Анализ математических методов построения разверток поверхностей.

, 1.5. Анализ способов построения разверток поверхностей с помощью ЭВМ.

1.6. Конкретизация объектов исследования при конструировании одежды с использованием ЭВМ .

1.7. Выводы. Постановка задачи

2. АЛГОРИТМИЗАЦИЯ ПРОЕКТИРОВАНИЯ ПОВЕРХНОСТЕЙ ОДЕШДЫ И ПОСТРОЕНИЕ ИХ РАЗВЕРТОК
2.1. Графические и аналитические алгоритмы построения линейных каркасов проектируемой одежды .
2.2. Формообразование поверхности одежды
2.3. Графический алгоритм построения разверток .
2.4. Разработка аналитического алгоритма построения разверток.
2.5. Разработка аналитических алгоритмов определения положения характерных линий поверхности на развертке .
2.6. Выводы

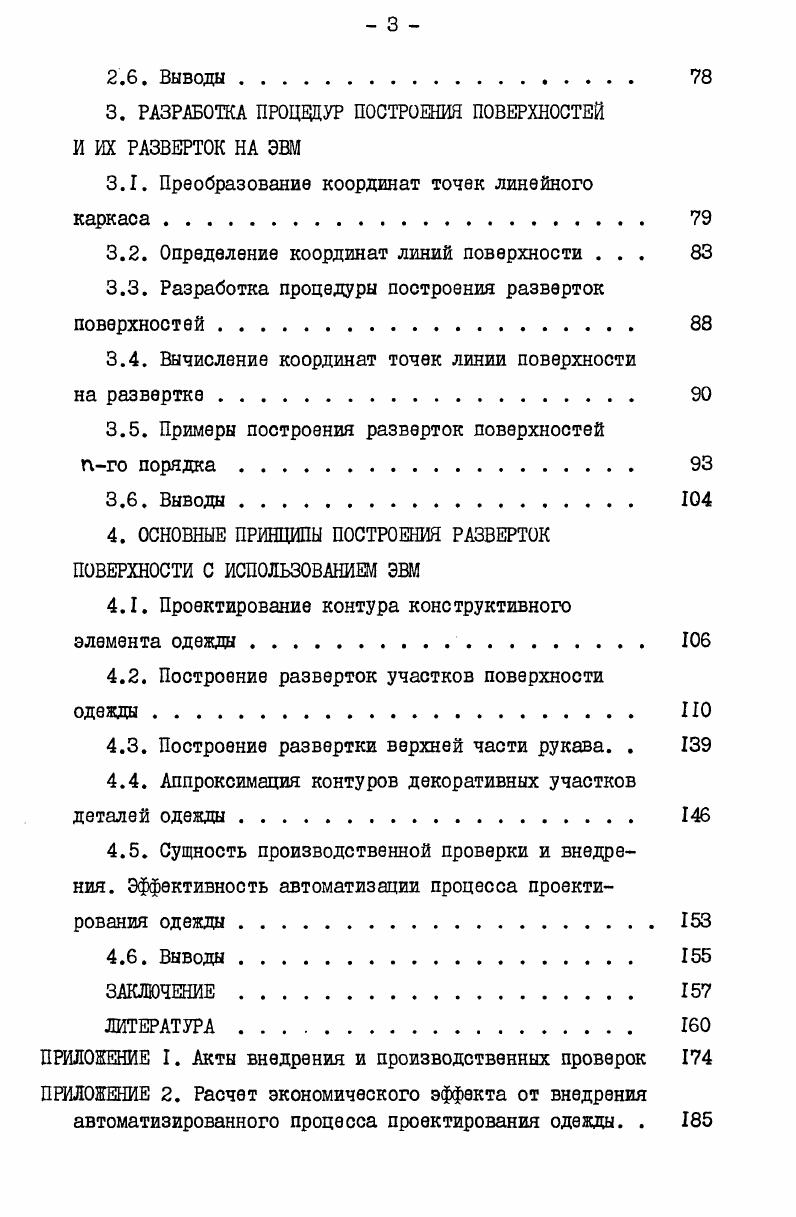

3. РАЗРАБОТКА ПРОЦЕДУР ПОСТРОЕНИЯ ПОВЕРХНОСТЕЙ И ИХ РАЗВЕРТОК НА ЭВМ
3.1. Преобразование координат точек линейного
каркаса
3.2. Определение координат линий поверхности .
3.3. Разработка процедуры построения разверток поверхностей .
3.4. Вычисление координат точек линии поверхности
на развертке
3.5. Примеры построения разверток поверхностей
пго порядка
3.6. Выводы.
4. ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ РАЗВЕРТОК ПОВЕРХНОСТИ С ИСПОЛЬЗОВАНИЕМ ЭВМ
4.1. Проектирование контура конструктивного
элемента одежды
4.2. Построение разверток участков поверхности
одежды. ПО
4.3. Построение развертки верхней части рукава. .
4.4. Аппроксимация контуров декоративных участков деталей одежды
4.5. Сущность производственной проверки и внедрения. Эффективность автоматизации процесса проектирования одежды
4.6. Выводы.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


В ЭВМ поступает информация о выбранной заказчиком модели, структуре и цвете ткани, а также о фигуре заказчика. ЭВМ "отыскивает" подходящий шаблон или корректирует подобный и "выдает" шаблоны деталей, соответствующие предъявляемым требованиям. В Англии /7 ЭВМ используют для расчета лекал с последующим вычерчиванием на графопостроителе различных вариантов фасонов одежды на основании опроса покупателей и направления моды. Во Франции /, 7 конструирование одежды с использованием ЭВМ осуществляют по принципу "изготовления лекал по шаблонам" с подбором предварительно разработанных вариантов готовых конструкций одежды и последующим выбором нужного варианта (или пересчетом подобной конструкции по новым данным). В ПНР /7 также разрабатывается система конструирования мужских пиджаков массового промышленного производства (а также по индивидуальным заказам) с применением электронных устройств. Программой предусмотрена возможность конструирования изделий современного модного направления. При определенной модификации программ эту систему можно использовать для конструирования курток и мужских пальто. Автоматизацией процессов вычерчивания, размножения и изготовления лекал одежды занимаются также в США, Канаде, ФРГ, Италии, ГДР, ЧССР, СРР и других странах /Ъ5 - 7. С г. ЭВМ при конструировании одежды ведутся и в нашей стране. Кафедрой инженерной графики и начертательной геометрии и кафедрой конструирования одежды КТИЛП совместно с лабораторией конструирования одежды УкрНИИшвейпрома разработаны основные теоретические положения по САПР одежды, информационное, математическое и программное обеспечение решения на ЭВМ задач по конструированию одежды (построения основных и производных деталей верхней мужской одежды /9, - /. Результаты работ освещались в ряде статей, отчетов по НИР» на всесоюзных и республиканских конференциях. Теоретические и практические разработки по созданию информационного обеспечения и схемы переработки информации по автоматизированному конструированию одежды были изложены в работе /*9/. В дальнейшем она была формализована и представлена математической моделью процесса конструирования, которая основана на разработке математической модели проектируемого изделия, способов построения разверток поверхности изделия с учетом конструктивно-технологических требований, геометрического описания контуров лекал с последующей реализацией перечисленных этапов на ЭВМ и устройствах графического отображения. На базе указанных разработок согласно программе реализации результатов исследований с г. Параллельно с этим коллектив разработчиков занимался созданием организационного обеспечения внедрения на базе Киевского ДМО и внедрением более простых задач по автоматизированному проектированию одежды (техническое размножение лекал деталей одежды и построение производных деталей мужского костюма). В связи со сложностью самой проблемы и отсутствием технического обеспечения в Киевском ДМО полное внедрение всех разработанных задач затруднено. Поэтому разработчиками были подготовлены предложения по реализации проблемы в системе Минлегпрома УССР при различных условиях внедрения. В МТИЛПе проведены работы по совершенствованию процесса и методов проектирования одежды на фигуры людей с различным телосложением с использованием ЭВМ /, , /, направленные на перестройку процесса изготовления одежды по индивидуальным заказам. Установленные зависимости параметров конструкции женского платья от положения корпуса и высоты плеч использованы при разработке подпрограмм для автоматизации проектирования одежды на фигуры с различными осанками. Для формирования исходной информации при проектировании на ЭВМ деталей мужского демисезонного пальто разработаны информационные матричные модели, описывающие взаимосвязи между математической моделью положений основных конструктивных точек, математической моделью контуров деталей и силуэтом проектируемого изделия. Математическая модель конструкции представлена совокупностью математических моделей деталей //. В работе /7 предложен аналитический метод расчета разверток объемных деталей одежды в чебышевской сети с использованием разработанного А.
