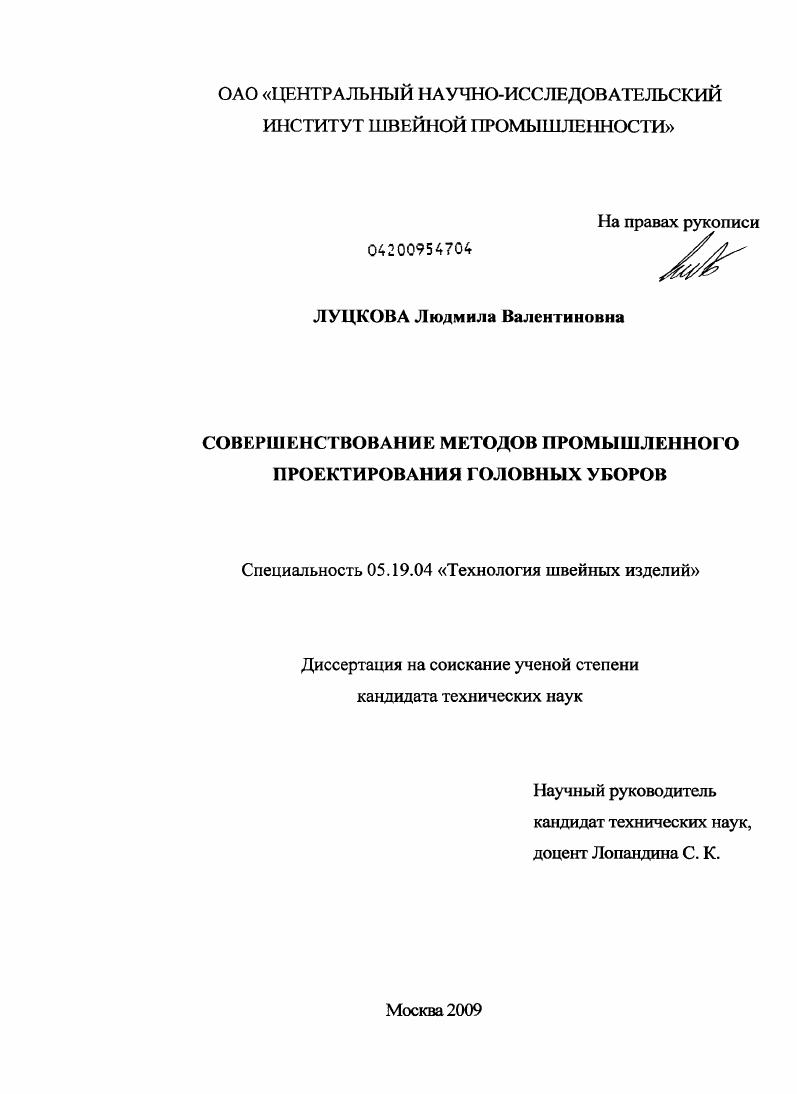

Совершенствование методов промышленного проектирования головных уборов

• Автор: Луцкова, Людмила Валентиновна
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Москва
• Количество страниц: 389 с. : ил.

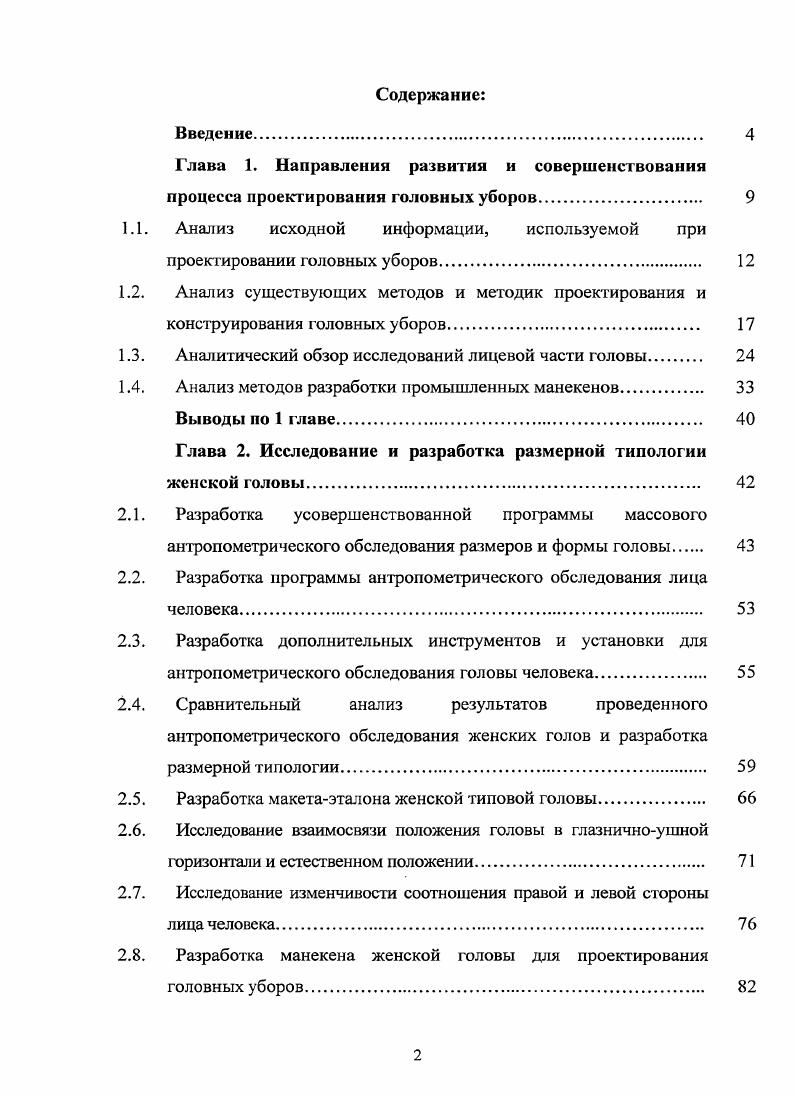

Содержание
Введение.
Глава 1. Направления развития и совершенствования процесса проектирования головных уборов.

1.1. Анализ исходной информации, используемой при проектировании головных уборов.

1.2. Анализ существующих методов и методик проектирования и

конструирования головных уборов.

1.3. Аналитический обзор исследований лицевой части головы

1.4. Анализ методов разработки промышленных манекенов.

Выводы по 1 главе.

Глава 2. Исследование и разработка размерной типологии

женской головы.

2.1. Разработка усовершенствованной программы массового
антропометрического обследования размеров и формы головы
2.2. Разработка программы антропометрического обследования лица
человека
2.3. Разработка дополнительных инструментов и установки для
антропометрического обследования головы человека
2.4. Сравнительный анализ результатов проведенного антропометрического обследования женских голов и разработка размерной типологии
2.5. Разработка макетаэталона женской типовой головы.
2.6. Исследование взаимосвязи положения головы в глазничноушной
горизонтали и естественном положении
2.7. Исследование изменчивости соотношения правой и левой стороны
лица человека.
2.8. Разработка манекена женской головы для проектирования
головных уборов.
Выводы по 2 главе.
Глава 3. Разработка исходной базы для проектирования головных уборов
Разработка единой системы терминов, определений и
обозначений для проектирования головных уборов.
Определение исходных данных для проектирования головных
уборов на основе антропометрических исследований.
Прибавки, припуски и допуски в проектировании головных
уборов.
Выводы по 3 главе.
Глава 4. Разработка методики промышленного
проектирования головных уборов.
Методика построения конструкции основных деталей головного
Методика построения конструкции головки, состоящей из
донышка и стенки.
Методика построения конструкции головки из клиньев.
Методика построения конструкции дополнительных деталей
головного убора
Методика построения конструкции детали поля.
Методика построения конструкции детали козырек
Методика построения конструкции детали околыш.
Методика инвариантного моделирования деталей головных
уборов.
Выводы по 4 главе.
Общие выводы по работе
Список использованной литературы


Я. разработан метод светового сечения при помощи узкого параллельного пучка света, направленного на исследуемую поверхность, и отражения контура сечения оптической системой объектива на фокальную плоскость косо поставленную по отношению к главной оптической оси объектива (способ косого ортоскопического проектирования) []. На основе этого способа разработан автомат для получения скульптурных портретов. Точность изображения фрагментов сечений при стыковке составляет 1,5-1,7 %. В работе [] автором разработана методика проектирования торса мужской фигуры, определено количество горизонтальных и вертикальных сечений. В основу разработки скульптурного эталона фигуры положены: антропометрические данные контактных измерений, чертежи профильных кривых фигуры типового телосложения в двух проекциях, чертежи горизонтальных сечений торса и стереопары фигур отобранной группы людей в четырех проекциях. Пространственный каркас доводился по шаблонам до требуемых размеров, пластическое решение фигуры на участках, не зафиксированных шаблонами, выполнялось на основе пластики тела. В разработке манекенов женских фигур [] с различной осанкой программа измерений содержала достаточно большое количество размерных' признаков характеризующих форму контуров фигуры, таких как поперечные и передне-задние диаметры. За основы приняты сечения типовых фигур с последующим построением контуров и соответствующей корректировкой на основе величин размерных признаков. Рассмотренные разработки применяются для получения макетов фигур типового телосложения. До настоящего времени методики проектирования и изготовления манекена типовой головы человека не существует. В краниологии для получения контуров фронтальных, горизонтальных и профильных сечений черепа применяются кубус-краниофор и краниометр []. В рассмотренных приборах череп устанавливается либо во франкфуртской горизонтали, либо в положении необходимом для получения интересующего исследователя сечения (за затылочное отверстие в том или ином положении). Градуированное кольцо и линейка краниометра позволяют получить измерения для построения конфигураций сечений на необходимых уровнях. В кубусе-краниофоре контуре сечения получаются зарисовкой их непосредственно на листе бумаги. Однако, краниологами определено, что для получения более полного представления о соотношении различных отделов черепа между собой, о развитии тех или иных особенностей, не фиксируемых обычными приемами измерения, о степени выраженности некоторых вариаций достаточно получить три сагиттальных сечения, четыре горизонтальных и три фронтальных []. Принято делать медианно-сагиттальный контур и еще два - на уровне эктоконхиона (точка пересечения наружного края орбиты с линией, проведенной из максилло-фронтальной точки параллельно верхнему краю орбиты) и плоскости, проходящей через середину орбиты, для этого расстояние от дакриона (точка соединения лобной, верхнечелюстной и слезной костей) до эктоконхиона по вертикали делят пополам. Горизонтальные контуры определяются обычно на уровне четырех сечений. Одно из них проходит через порионы (располагаются на верхнем крае наружного слухового прохода) и нижние края орбит, другое - через верхние края орбит, третье - на середине расстояния между двумя предыдущими сечениями, четвертое - на середине расстояния сечения, проходящего через верхние края орбит, от высшей точки черепной коробки, находящейся обычно позади брегмы (точка соединения лобной и обеих теменных костей), когда череп ориентирован во франкфуртской горизонтали, основанием вверх. Фронтальные контуры определяются обычно на уровне трех сечений. Первое проходит через порионы, второе - на середине расстояния от наиболее выступающей вперед точки глабеллы (наиболее передняя точка лобной кости в медианном сечении при положении черепа во франкфуртской горизонтали) до предыдущего сечения, третье — на середине расстояния первого сечения от плоскости, проходящей через опистокранион (точка на затылочной кости, наиболее далеко отстающая от глабеллы в медианной плоскости.
