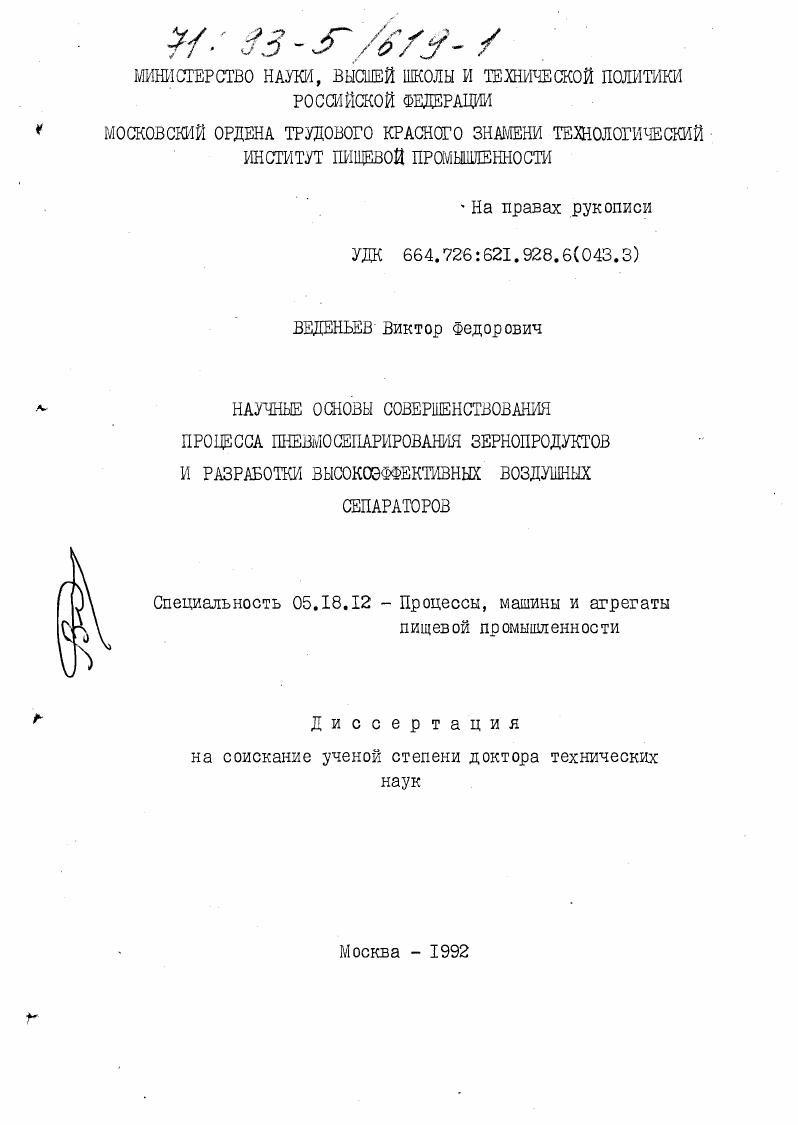

Научные основы совершенствования процесса пневмосепарирования зернопродуктов и разработки высокоэффективных воздушных сепараторов

• Автор: Веденьев, Виктор Федорович
• Шифр специальности: 05.18.12
• Научная степень: Докторская
• Год защиты: 1992
• Место защиты: Москва
• Количество страниц: 449 с. : ил.

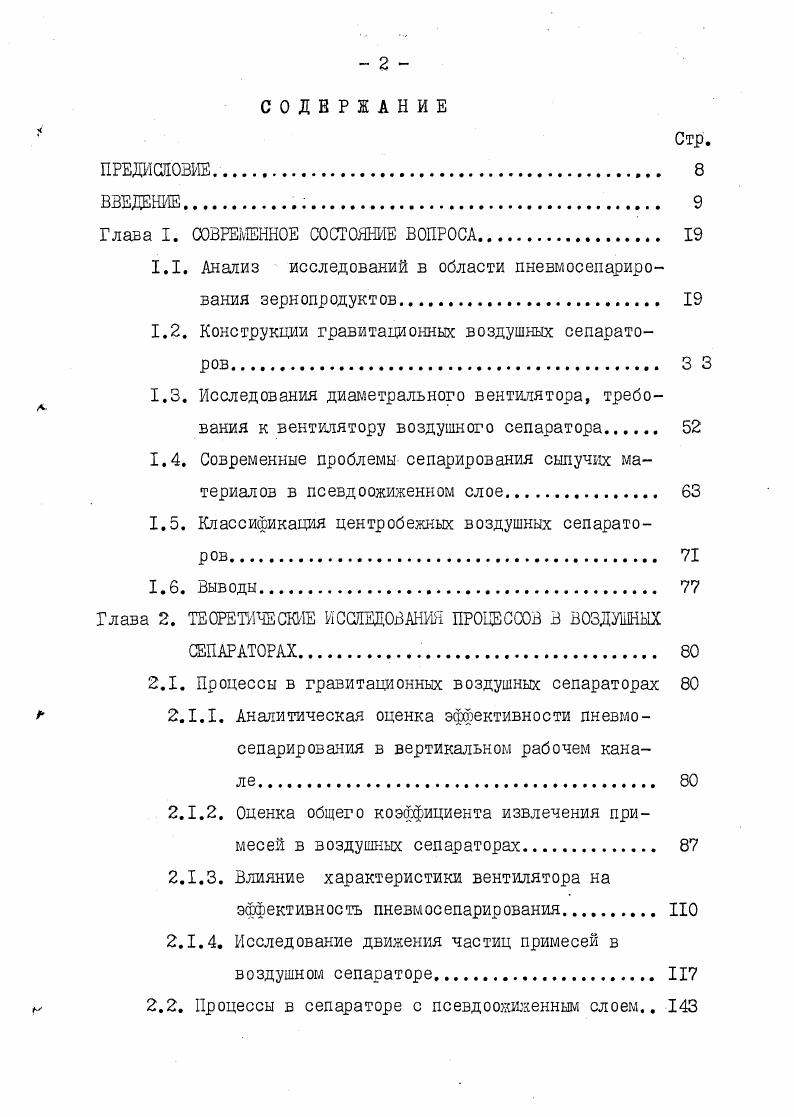

СОДЕРЖАНИЕ
ПРЕДИСЛОВИЕ
ВВЕДЕНИЕ.

Глава I. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА

1.1. Анализ исследований в области пневмосеиарирования зернопродуктов

1.2. Конструкции гравитационных воздушных сепараторов 3

1.3. Исследования диаметрального вентилятора, требования к вентилятору воздушного сепаратора

1.4. Современные проблемы сепарирования сыпучих материалов в псевдоожиженном слое

1.5. Классификация центробежных воздушных сепараторов

1.6. Выводы

Глава 2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССОВ В ВОЗДУШНЫХ

СЕПАРАТОРАХ.
2.1. Процессы в гравитационных воздушных сепараторах
2.1.1. Аналитическая оценка эффективности пневмосепарирования в вертикальном рабочем канале
2.1.2. Оценка общего коэффициента извлечения примесей в воздушных сепараторах
2.1.3. Влияние характеристики вентилятора на эффективность пневмосепарирования ПО
2.1.4. Исследование движения частиц примесей в воздушном сепараторе
2.2. Процессы в сепараторе с псевдоожияенным слоем
З

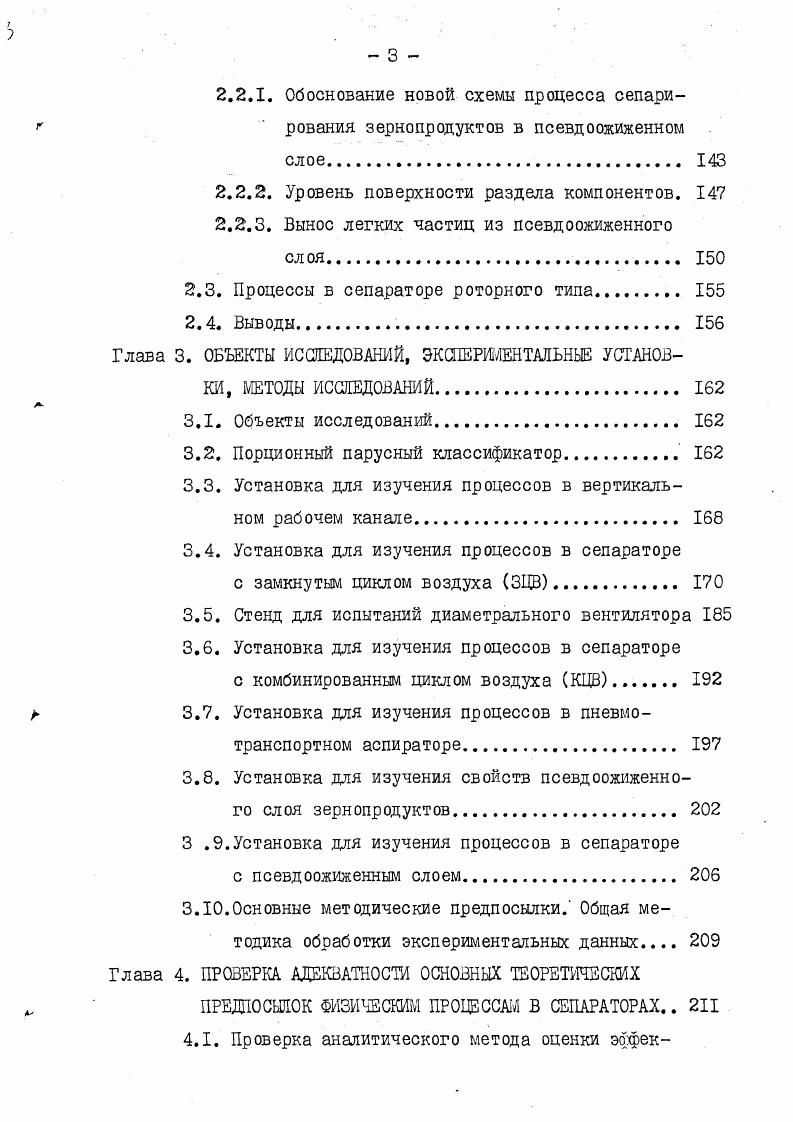

2.2.1. Обоснование новой схемы процесса сепариг рования зернопродуктов в псевдоожиженном
2.2.2. Уровень поверхности раздела компонентов.
2.2.3. Вынос легких частиц из псевдоожиженного слоя.
2.3. Процессы в сепараторе роторного типа
2.4. Выводы
Глава 3. ОБЪЕКТЫ ИССЛЕДОВАНИЙ, ЭКСПЕРИМЕНТАЛЬНЫЕ УСТАНОВКИ, МЕТОДЫ ИССЛЕДОВАНИЙ.
3.1. Объекты исследований
3.2. Порционный парусный классификатор.
3.3. Установка для изучения процессов в вертикальном рабочем канале.
3.4. Установка для изучения процессов в сепараторе
с замкнутым циклом воздуха ЗЦВ
3.5. Стенд для испытаний диаметрального вентилятора
3.6. Установка для изучения процессов в сепараторе
с комбинированным циклом воздуха КЦВ.
3.7. Установка для изучения процессов в пневмо
транспортном аспираторе.
3.8. Установка для изучения свойств псевдоожиженного слоя зернопродуктов
3 .9.Установка для изучения процессов в сепараторе
с псевдоожиженным слоем.
3Основные методические предпосылки. Общая методика обработки экспериментальных данных 9 Глава 4. ПРОВЕРКА АДЕКВАТНОСТИ ОСНОВНЫХ ТЕОРЕТИЧЕСКИХ
ПРЕДПОСЫЛОК ФИЗИЧЕСКИМ ПРОЦЕССАМ В СЕПАРАТОРАХ
4.1. Проверка аналитического метода оценки эофек
тивности пневмосепарирования в вертикальном рабочем канале.
4.2. Траектории частиц в осадочной камере сепаратора с ЗЦВ
4.3. Траектории частиц в транспортном канале сепаратора
4.4. Рациональная жесткость характеристики давления вентилятора для воздушного сепаратора.
4.5. Правомерность применения гидр один ашческих
аналогий к процессу сепарирования в псевдоожи
женном слое.
4.6. Извлечение легкого компонента из движущегося псевдоожиженного слоя переменной толщины
4.7. Траектории зерновок и частиц примесей в межлопаточном канале сепаратора роторного типа
4.8. Выводы.
Глава 5. ЭКСПБРШЕНТАШОБ ОБОСНОВАНИЕ ОСНОВНЫХ ПАРАМЕТРОВ НОВЫХ ВОЗДУШНЫХ СЕПАРАТОРОВ.
5.1. Сепаратор с ЗЦВ
5.1.1. Выявление области применения воздушного сепаратора при разделении различных зернопроцуктов
5.1.2. Параметры вертикального рабочего канала
5.1.3. Параметры осадочной камеры,
5.1.4. Разработка новой аэродинамической схемы диаметрального вентилятора.
5.2. Сепаратор с КЦВ
5.2.1. Параметры канала отвода запыленного
воздуха.
5.2.2. Эффективность извлечения мучки в сепараторе с КЦВ
5.2.3. Рациональное соотношение расхода обновляемого воздуха к расходу вентилятора.
5.3. Пневмотранспортный аспиратор
5.3.1. Изменение аэродинамических свойств разделяемых компонентов в зависимости
от плотности воздуха.
5.3.2. Параметры приемнораспределительного
устройства.
5.3.3. Параметры осадочной камеры.
5.3.4. Рациональная удельная зерновая нагрузка
на рабочий канал.
5.3.5. Эффект очистки зерна пшеницы от примесей
в пневмотранспортком аспираторе
5.4. Сепаратор с псевдоожиженным слоем.
5.4.1. Специфические особенности экспериментов.
5.4.2. Параметры процесса.
5.4.3. Конструктивные параметры.
5.4.4. Обобщение параметров сепаратора с псевдоожиженным слоем
5.5. Выводы
Глава б. РЕАЛИЗАЦИЯ ОСНОВНЫХ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ.
6.1. Воздушный сепаратор марки ЛБСЗ с расслаивающим вибролотком.
6.2. Аспиратор типа АБДЗ с диаметральным вентилятором
6.3. Универсальный воздушный сепаратор с комбиниро
ванным циклом воздуха марки А1БДК2,5.
6.4. Пневмотранспортный аспиратор АБПТ.
6.5. Лабораторный воздушный сепаратор для механизации лабораторных анализов зернопродуктов
6.6. Сепаратор с псевдоожиженным слоем СПОС
6.7. Сепаратор роторного типа
6.8. Выводы
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Следует отметить, что б проспекте не даны параметры диаметрального вентилятора, недостаточно раскрыта его аэродинамическаясхема. Регулирование скорости воздушного потока в рабочем канале осуществляется изменением частоты вращения рабочего колеса вентилятора. Японская фирма св создала комбинированную машину для шелушения риса и разделения продуктов шелушения, где в воздушной части с ЗЦВ применен диаметральный вентилятор рис. Датская фирма i . К первым попыткам применить диаметральный вентилятор в воздушном сепараторе с замкнуты, циклом воздуха в СССР следует отнести ряд работ в ЛСХИ по созданию машин для послеуборочной обработки зерна , , 2 , 0 , 8 . СССР диаметральный вентилятор применен в пневмосепарирущем устройстве зерноочистительной машины с ЗЦЗ 9 . Близкую по конструкции семеочистителькую машину, но с одним диаметральным вентилятором, предложил к исследовал Бурков А. И.
Применение диаметрального вентилятора в указанных воздушных сепараторах и пкезыосепарируэдих устройствах зерноочистительных машин придает им следующие важные преимущества по сравнению с машинами того же назначения, в которых применены радиальные вентиляторы. Воздушный поток является плоскопараллельнш, имеет меньшую неравномерность, т. В итоге уменьшаются габариты, материалоемкость, энергоемкость машины и повышается технологический эффект, улучшается эстетичность. Рис
Рис
. Комбинированная машина фирмы i
Хорошие компоновочные свойства диаметрального вентилятора можно проиллюстрировать следующими схемами, представленными на рис. Воздушный поток в аспираторах с радиальным вентилятором является трехмернш рис. В рассмотренных выше воздушных сепаратора одинаковые по технологическому назначению элементы рабочие и транспортные каналы, осадочные камеры, диаметральные вентиляторы значительно различаются. Это свидетельствует о том, что оптимальные параметры названных элементов сепараторов не определены. Разработка диаметрального вентилятора в наибольшей степени пригодного для воздушного сепаратора с 3Ш требует анализа исследований в данной области. Этот анализ представлен ниже в 1. КЦВ Первым воздушным сепаратором с комбинированным циклом воздуха, по всей вероятности, является так называемый полузамкнутый сепаратор 7 , созданный в Англии в 2Се годы. Часть запыленного воздуха, отбираемого из радиального вентилятора, отводится в циклон, откуда очищенный воздух энзодятся в помещение, либо вновь возвращается в сепаратор. СССР одна из первых попыток создания воздушного сепаратора с КЦВ в е годы заключалась в изменении схемы дуоасгшратора фирмы 2 . Это вызвано тем, что среди производственников существовало мнение о прогрессирующем накоплении пыли в машине с ЗЦВ и необходимости некоторого подсоса воздуха з нее. Узбекским отделением ВНПТО проведено переоборудование ситовейки Главноодмаша модели года на зам. Рис Л. Б последние годы, после длительного перерыва, снова появляется интерес к воздушным сепараторам с комбинированным циклом воздуха. В ФРГ создана зерноочистительная машина Ргши АК модель НаррВе , в которой . В году в ФРГ выдан патент 4 ка воздушный сепаратор, в котором часть наиболее запыленного воздуха, отбираемого из выхлопного диффузора радиального вентилятора, отводится в циклон. Разрабатываются также сепараторы с КЦВ ка основе диаметральных вентиляторов. В году в СССР Н. П.Сычугову и А. И.Буркову выдано авторское свидетельство на пнезмосепарирующее устройство, в котором часть воздуха поступает в инерционный жалюзнйньй фильтр и после него выводится в помещение, а в осадочную камеру дополнительно засасывается чистый воздух. Здесь следует отметить неудачное расположение места отбора запыленного воздуха в области. Б ГСКБ завода Боронежсельмаш создана машина мПО для предварительной очистки зерна от крупных п легких примесей 3 . Часть воздуха из рециркуляционного канала, расположенного между бкхлопкым диффузором диаметрального вентилятора и рабочим каналом, отводится в аспирационную сеть. Однако, не предусмотрено какоголибо приточного устройства для организованного восполнения отсасываемого воздуха. Пневмоаспиоаторы.
