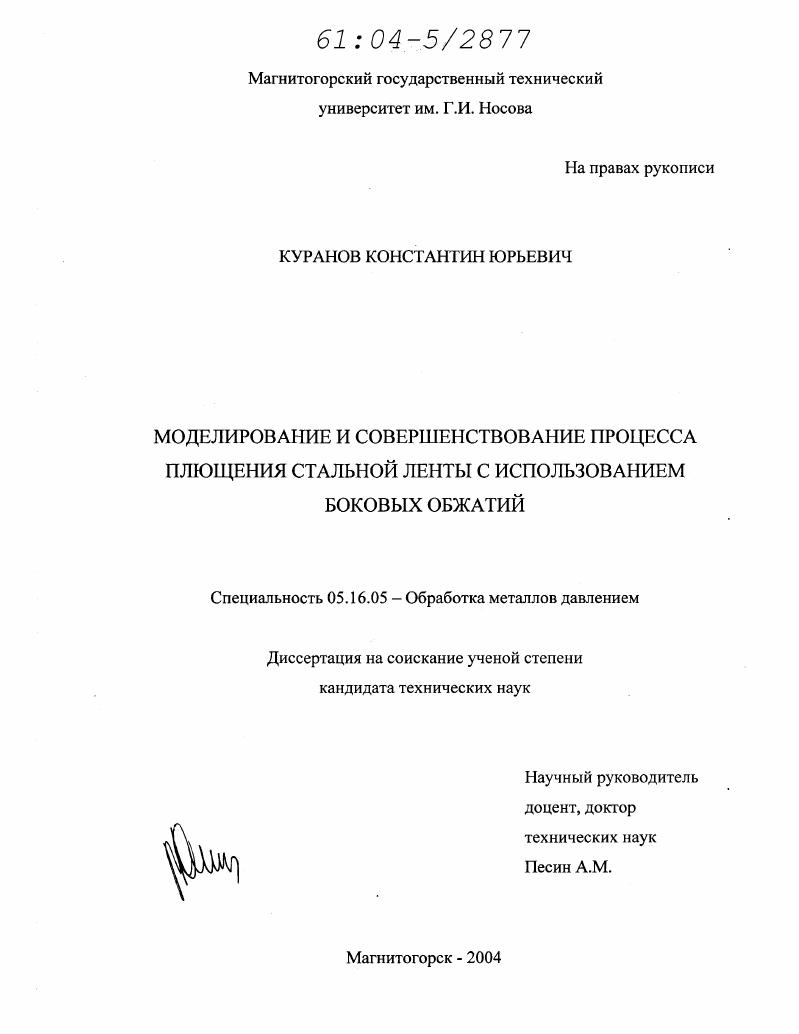

Моделирование и совершенствование процесса плющения стальной ленты с использованием боковых обжатий

• Автор: Куранов, Константин Юрьевич
• Шифр специальности: 05.16.05
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Магнитогорск
• Количество страниц: 159 с. : ил.

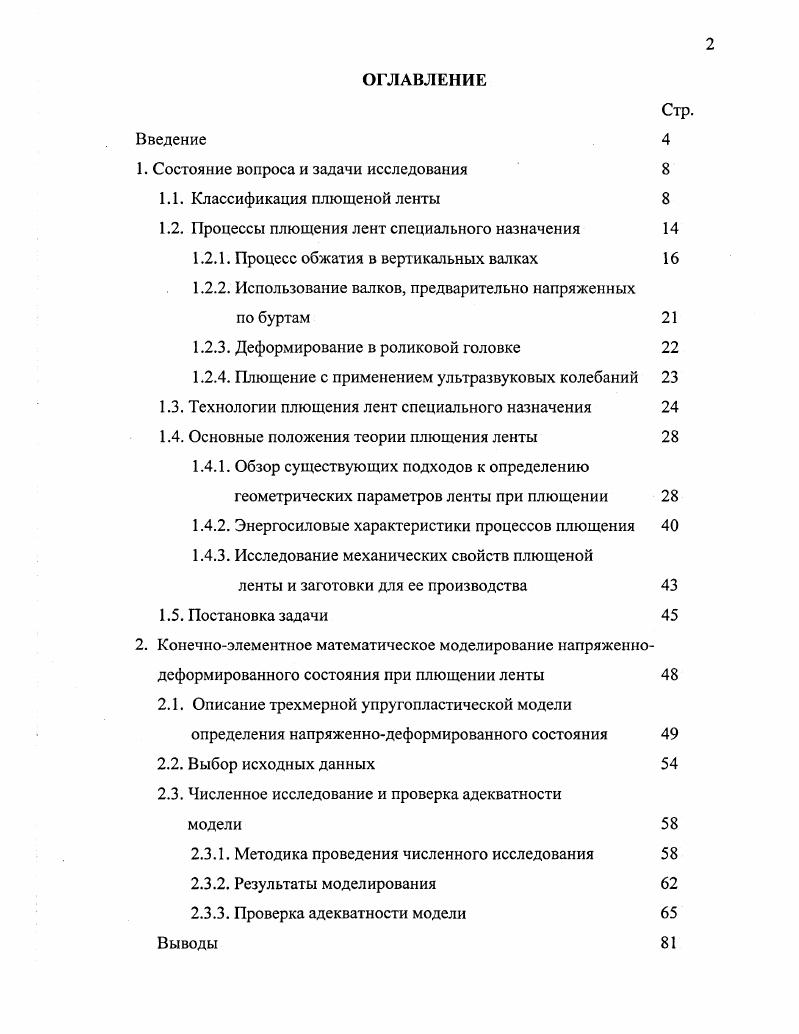

ОГЛАВЛЕНИЕ
Введение

1. Состояние вопроса и задачи исследования

1.1. Классификация плющеной ленты

1.2. Процессы плющения лент специального назначения

1.2.1. Процесс обжатия в вертикальных валках

1.2.2. Использование валков, предварительно напряженных по буртам

1.2.3. Деформирование в роликовой головке

1.2.4. Плющение с применением ультразвуковых колебаний

1.3. Технологии плющения лент специального назначения

1.4. Основные положения теории плющения ленты

1.4.1. Обзор существующих подходов к определению геометрических параметров ленты при плющении
1.4.2. Энергосиловые характеристики процессов плющения
1.4.3. Исследование механических свойств плющеной ленты и заготовки для ее производства
1.5. Постановка задачи
2. Конечноэлементное математическое моделирование иапряжеииодеформированного состояния лри плющении ленты
2.1. Описание трехмерной упругопластической модели определения напряженнодеформированного состояния
2.2. Выбор исходных данных
2.3. Численное исследование и проверка адекватности модели
2.3.1. Методика проведения численного исследования
2.3.2. Результаты моделирования
2.3.3. Проверка адекватности модели Выводы

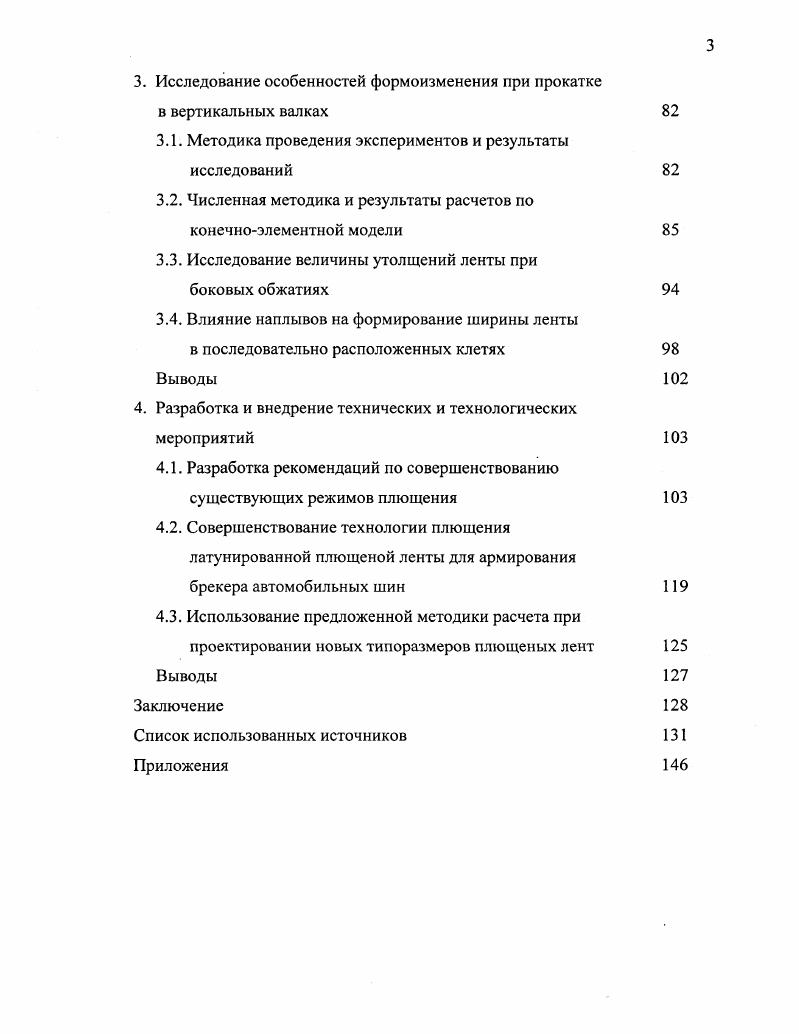

3. Исследование особенностей формоизменения при прокатке
в вертикальных валках
3.1. Методика проведения экспериментов и результаты исследований
3.2. Численная методика и результаты расчетов по конечноэлементной модели
3.3. Исследование величины утолщений ленты при
боковых обжатиях
3.4. Влияние наплывов на формирование ширины ленты
в последовательно расположенных клетях
Выводы
4. Разработка и внедрение технических и технологических
мероприятий
4.1. Разработка рекомендаций по совершенствованию существующих режимов плющения
4.2. Совершенствование технологии плющения латунированной плющеной ленты для армирования
брекера автомобильных шин
4.3. Использование предложенной методики расчета при проектировании новых типоразмеров плющеных лент
Выводы
Заключение
Список использованных источников


Ленту поставляют также по отдельным Техническим условиям (фасонный профиль, ленту для берд, пластинчатых галев, поршневых колец, пружинных волосков для часов, клапанов компрессоров, армирования автомобильных шин и др. Согласно ГОСТ 4- и 7-, стальная лента изготовляется и поставляется трех групп точности: нормальной, повышенной, высокой. Требования к точности пружинной ленты выше, чем к точности других лент тех же размеров по ГОСТ 4-. С увеличением толщины или ширины ленты абсолютная величина предельных отклонений возрастает, а относительная величина их уменьшается (рис. Ленту специального и ответственного назначения изготовляют с более жесткими допусками. Рис. К высокоточным плющеным лентам в мировой практике принято, в первую очередь, относить бердные ленты, применяемые в качестве технологического инструмента дтя ткацких станков в текстильной промышленности, а также плющеные ленты для производства поршневых колец к двигателям внутреннего сгорания. Нужно отметить, что несмотря на разный характер их назначения, технические требования и технологии их производства во многом сходные [2]. Отдельные виды плющеной ленты по размерам и площади поперечного сечения различаются в сотни раз. Поэтому для ее изготовления в целом требуются различные оборудование и технологии. Эти параметры взяты за основу классификации ленты по размеру (табл. Таблица 1. Большая Особо толстая Толстая Тонкая 7,0-,0 3. Средняя Толстая Тонкая 1. В настоящее время имеется опыт производства лент из стали и сплавов более чем марок: от низкоуглеродистых типа и кп, до высокоуглеродистых типа У7А-УА, легированных типа ШХЮ, С2А, С2ХА, ХФА, нержавеющих типа ХН9Т и ХН, сплавов сопротивления ХН и ХЮ5А, прецизионных сплавов 4КНХМВТЮ и НХТЮ и др. Таким образом, можно сделать заключение о многообразии сортамента выпускаемых плющеных лент, который подвергается изменению в зависимости от потребности рынка (ежегодно только на Белорецком металлургическом комбинате осваивается до типоразмеров лент из сталей различных марок [2]). Это приводит к необходимости прогнозирования разрабатываемых технологий производства, что особенно важно для лент специального назначения ввиду сложности технологических схем их производства по сравнению с плющеными лентами обычного назначения. В настоящее время ОАО “Белорецкий металлургический комбинат” производит и реализует 8 различных типов лент (табл. Таблица 1. Лента стальная плющеная средней прочности 0,3x0. Лента стальная плющеная из прецизионных сплавов с высоким электрическим сопротивлением 0,1х0,5-1,0x7,0 ГОСТ 6. Как показывают приведенные данные, из восьми типов плющеных лент два изготавливаются с использованием вертикальных клетей - бердная и галевая ленты. Они являются основным и незаменимым материалом для изготовления берд и пластинчатых галев, используемых в ткацкой промышленности. Объем их производства, начиная с -х годов, значительно уменьшен, что обусловлено снижением потребительских возможностей отрасли: ткацких фабрик и заводов по изготовлению для них технологической оснастки. В то же время, анализ производства этих типов плющеных лент показал возрастающий спрос на эту продукцию, начиная с -х годов (рис. До освоения производства лент этих типов в СССР они закупались за рубежом. Рис. Таким образом, даже производимые в небольших объемах бердная и галевая ленты являются необходимыми для обеспечения технологического процесса ткацких фабрик. И в настоящее время можно судить лишь о потенциальном спросе на эту продукцию, который, несомненно, будет расти. Особое место в сортаменте плющеных лент занимает латунированная лента для армирования брекера автомобильных шин, производимая ОАО “Магнитогорский калибровочный завод” совместно с ОАО “Экспериментальный завод НИИМЕТИЗ”. Потенциальный рынок ее реализации можно оценить объемами производства стального металлокорда, который составляет только в России около - тыс. В настоящее время имеются заказы от ОАО “Ярославский шинный завод” на производство невитого металлокорда в объемах около 2 тыс. Изготовлены опытные партии латунированной плющеной ленты размерами 0,x1,; 0,4x1,2; 0,6x1,6 мм по ТУ -4, ТУ -4 из стали по ГОСТ 9- объемами тонн [7].
