Гидравлические характеристики струйных аппаратов для узлов присоединения к групповым водопроводам

• Автор: Карамбиров, Сергей Николаевич
• Шифр специальности: 05.14.09
• Научная степень: Кандидатская
• Год защиты: 1982
• Место защиты: Москва
• Количество страниц: 199 c. : ил

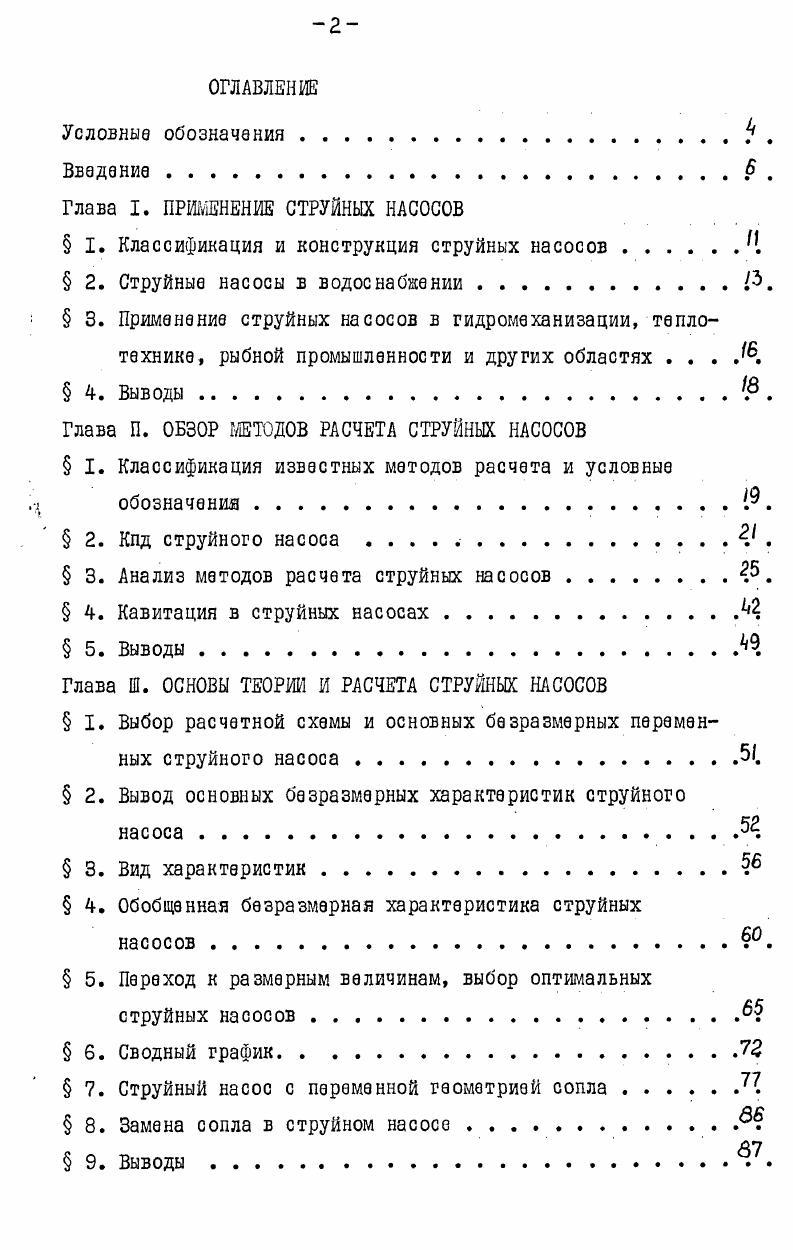

ОГЛАВЛЕНИЕ

Условные обозначения.1 .

Введение. .

Глава I. ПРИМЕНЕНИЕ СТРУЙНЫХ НАСОСОВ

I. Классификация и конструкция струйных насосов Ч

2. Струйные насосы в водоснабжении.

3. Применение струйных насосов в гидромеханизации, тепло

технике, рыбной промышленности и других областях . . .

4. ВыводыФ.
Глава П. ОБЗОР МЕТОДОВ РАСЧЕТА СТРУЙНЫХ НАСОСОВ I. Классификация известных методов расчета и условные
обозначения
2. Кпд струйного насоса . У .
3. Анализ методов расчета струйных насосов . Ф.
4. Кавитация в струйных насосах.
5. Выводы
Глава Ш. ОСНОВЫ ТЕОРИИ И РАСЧЕТА СТРУЙНЫХ НАСОСОВ I. Выбор расчетной схемы и основных безразмерных переменных струйного насоса 5.
2. Вывод основных безразмерных характеристик струйного
насоса.
3. Вид характеристик
4. Обобщенная безразмерная характеристика струйных
насосов.
5. Переход к размерным величинам, выбор оптимальных
струйных насосов
6. Сводный график
7. Струйный насос с переменной геометрией сопла 7
8. Замена сопла в струйном насосе
9. Выводы .

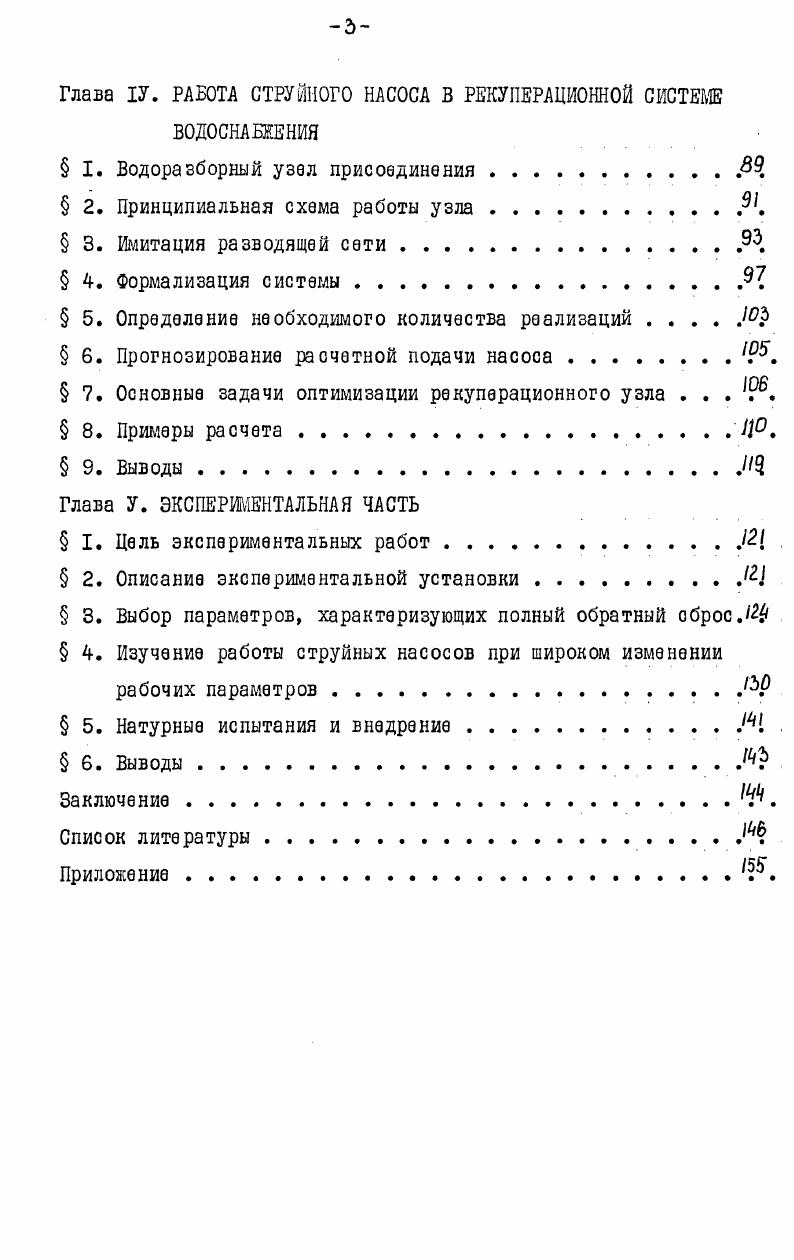

Глава 1У. РАБОТА СТРУЙНОГО НАСОСА В РЕКУПЕРАЦИОННОЙ СИСТЕМЕ ВОДОСНАБЖЕНИЯ
I. Водоразборный узел присоединения.9.
2. Принципиальная схема работы узла
3. Имитация разводящей сети.
4. Формализация системы
5. Определение необходимого количества реализаций ,юр
6. Прогнозирование расчетной подачи насоса . 9.
7. Основные задачи оптимизации рекуперационного узла . . . .
8. Примеры расчета..
9. ВыводыЧ
Глава У. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
I. Цель экспериментальных работ 2
2. Описание экспериментальной установки.Щ
3. Выбор параметров, характеризующих полный обратный сброс.Щ
4. Изучение работы струйных насосов при широком изменении
рабочих параметров.
5. Натурные испытания и внедрение,,1 .
6. Выводы.,Мр
Заключение.Щ.
Список литературы


Фирмы "Деминг", "Беркли", "Джакуззи" (США) изготовляют водоструйные установки, производительностью до 0 л/час для подъема воды из буровых скважин с глубины до 0 м //. Институтом ВИЭСХ совместно с трестом Промбурвод разработаны струйные аппараты для пробных откачек, работающие с поршневыми грязевыми насосами, установленными на буровых агрегатах. В безводных районах Казахстана и других республик Советского Союза построены крупные групповые сельскохозяйственные водопроводы, подающие воду хозяйствам на большие расстояния;:. На групповых водопроводах для обеспечения надежной, подачи воды и сокращения расходов энергии находят применение разработанные каф. МГМИ (а. Принцип действия узла присоединения основан на том, что вода из магистрального водовода подается в водонапорную башню (или непосредственно в сеть) через струйный насос, засасывающий воду из запасного резервуара. Суммарный расход воды за гидроэлеватором превышает среднечасовое водопотребленш . Образующийся избыток воды перепускается в запасный резервуар, обеспечивая его пополнение и водообмен. Поскольку действие узла обеспечивается за счет анергии избыточного напора воды ранее созданного водопроводной насосной станцией, узлу присвоено название рекуперационный. На рис. Пр. Наряду с этим разработаны безбашенные схемы узла. В таких систе -мах струйный насос, подавая воду в сеть через гидропневматический бак (или без него), работает в широком диапазоне изменения параме тров, изменяя подачу и в пределе сбрасывая воду в запасный резервуар /6/. При этом система может работать по схеме саморегулирования. Широкое распространение у нас в стране и за рубежом получил гидротранспорт - транспортировка твердых сыпучих материалов • потоками жидкости по трубам. В системах напорного гидротранспорта наряду с грунтовыми насосами, землесосами и углесосами используют струйные насосы. Большому абразивному износу подвержена в этой схеме камера смешения, но это простая деталь, которую заменить легче, чем рабочее колесо землесоса. При этом объемная консистенция пульпы может достичь -$ /7/. Кроме того, струйные аппараты могут работать на крупном гравии или галька, где центробежный землесос подвержен частым поломкам. ЛІ/. Большое распространение нашли струйные насосы в качестве землесосов за рубежом, Фирмы "Экроу" (Англия), "Пасифик Коаст инжиниринг компани", "Уорд энд Грэвел компани", "Колей Грэвел компани" (США), "Ишикавадзима Харима" (Япония) выпускают эжекторные и эжекторно-землесосные снаряды производительностью по грунту 0- т/час с глубиной разработки забоя до м. Щ0НИ0 в струйном насосе гидродинамич0ского и термодинамиче-ского процассов обусловили широкоа примананиа этих аппаратов в се стамах отопления. Отопительные приборы (радиаторы) обычно присоединяют к тапловой сети чарез гидроэлаватор. Роль активного потопа выполняет горячая вода, подаваемая через сопло. С помощью струйного насоса удается включить часть охлажденной воды, прошедшей чараз радиаторы, в повторный цикл. Регулировку температуры циркулирующей воды осуществляют изменением расхода активного потока. При этом для глубокого количественного регулирования в пос леднее время стали применять гидроэлаваторы с регулируемым выходным сечением сопла. Для этого внутри сопла располагают иглу, которая перемещается вдоль его оси. При введении иглы в сопло уменьшается выходное отверстие сопла, снижается расход сетевой воды через'гидроэлаватор и одновременно увеличивается коэффициент смешения. В результате этого расход воды в системе отопления снижается значительно меньше, чем расход сетевой воды. Исследованием и разработкой конструкций гидроэлеваторов с рагу лируемым соплом в нашей стране занимаются многие организации: теплосеть Мосэнерго, АКХ им. К.Д. Памфилова, НИИтехноприбор (г. Смо ленск), Челябинскгражданпроект и др. Фирма "Бельц" (ФРГ) выпускает элеваторы, оборудованные автоматическим регулятором, регулирующим температуру воды на отопление в зависимости от температуры наружного воздуха. Гидроэлаваторы для перекачки рыбы были предложены в г. Н.Ф. Чернигиным //. Рыбонасос типа Н4-3 успешно применялся на Камчатке для транспортировки рыбы по рыбоводам длиной 0 - м //.
