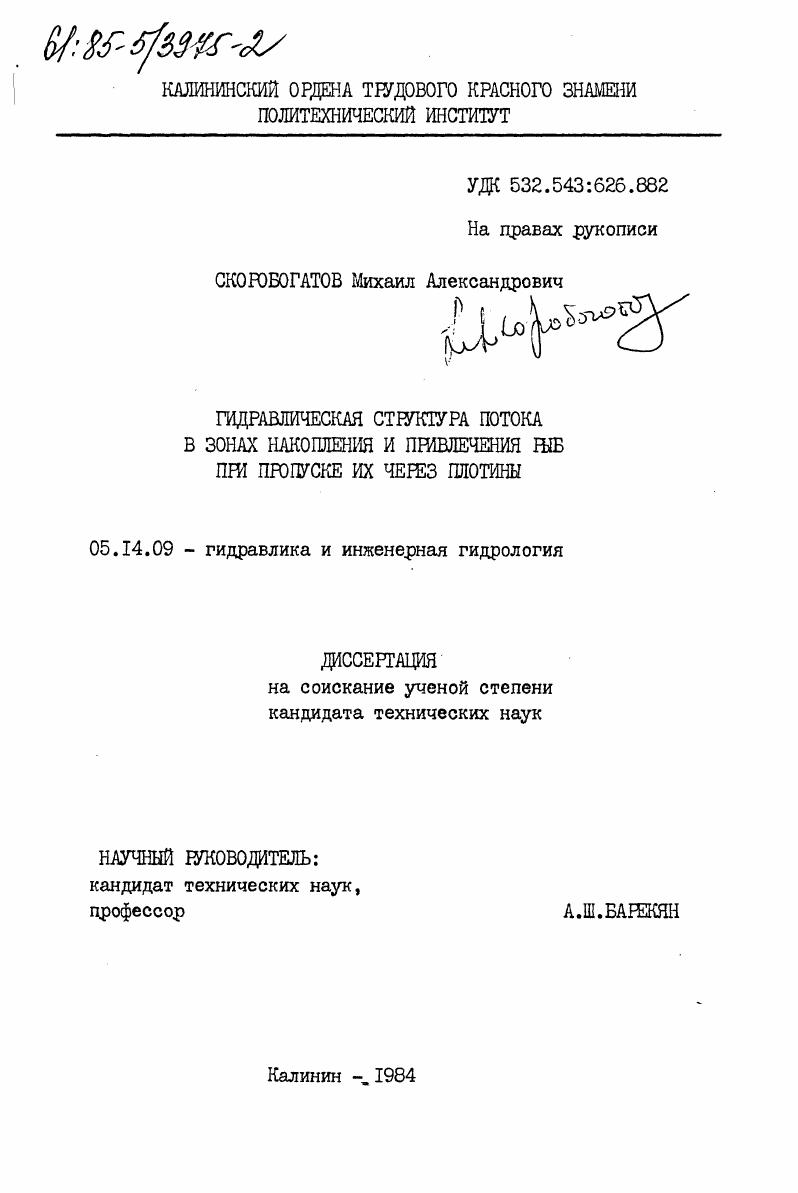

Гидравлическая структура потока в зонах накопления и привлечения рыб при пропуске их через плотины

• Автор: Скоробогатов, Михаил Александрович
• Шифр специальности: 05.14.09
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Калинин
• Количество страниц: 207 c. : ил

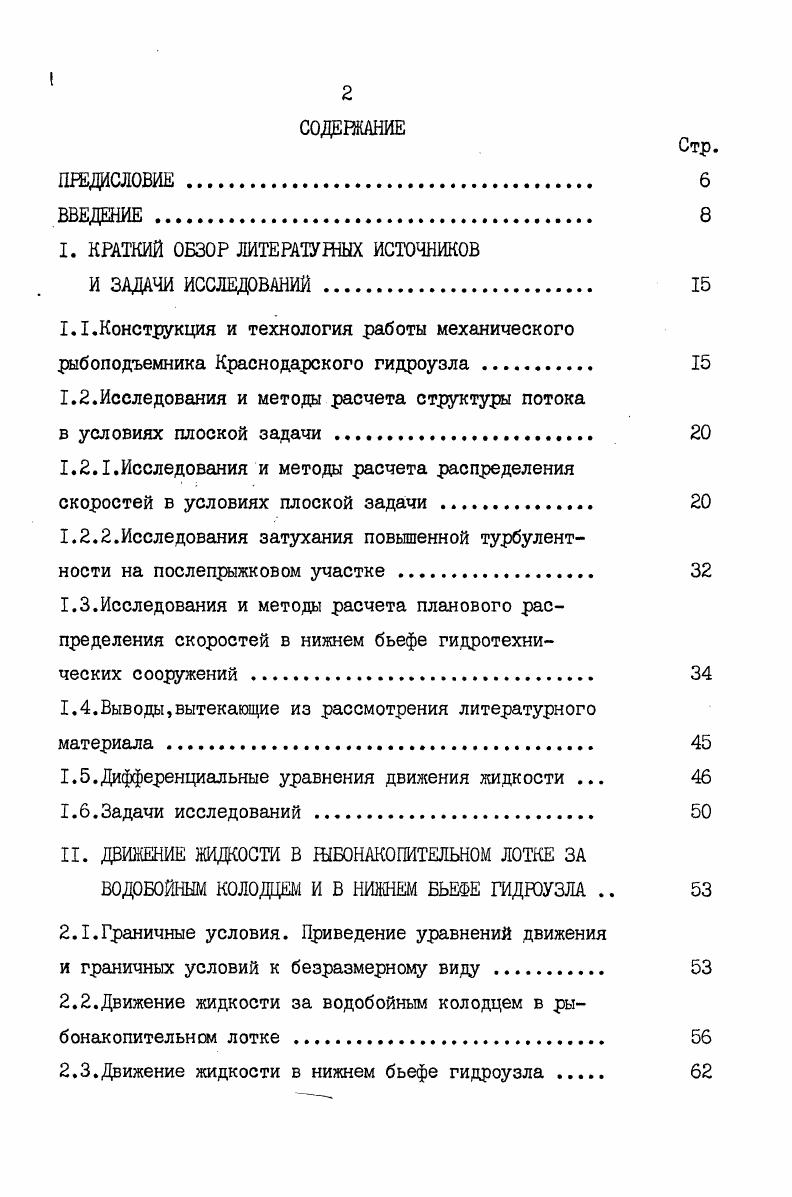

ВВЕДЕНИЕ

I. КРАТКИЙ ОБЗОР ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ

И ЗАДАЧИ ИССЛЕДОВАНИЙ.

IЛ.Конструкция и технология работы механического

рыбоподъемника Краснодарского гидроузла .

1.2.Исследования и методы расчета структуры потока в условиях плоской задачи .

1.2.1.Исследования и методы расчета распределения скоростей в условиях плоской задачи .

1.2.2.Исследования затухания повышенной турбулентности на послепрыжковом участке .

1.3.Исследования и методы расчета планового распределения скоростей в нижнем бьефе гидротехнических сооружений

1.4.Выводы,вытекающие из рассмотрения литературного материала

1.5.Дифференциальные уравнения движения жидкости .

I.6.Задачи исследований .
II. ДВИЖЕНИЕ ЖИДКОСТИ В ШБОНАКОПИТЕЛЬНОМ ЛОТКЕ ЗА ВОДОБОЙНЫМ КОЛОДЦЕМ И В НИЖНЕМ БЬЕФЕ ГИДРОУЗЛА
2.1.Граничные условия. Приведение уравнений движения
и граничных условий к безразмерному виду
2.2.Движение жидкости за водобойным колодцем в рыбонакопительном лотке .
2.3.Движение жидкости в нижнем бьефе гидроузла
з

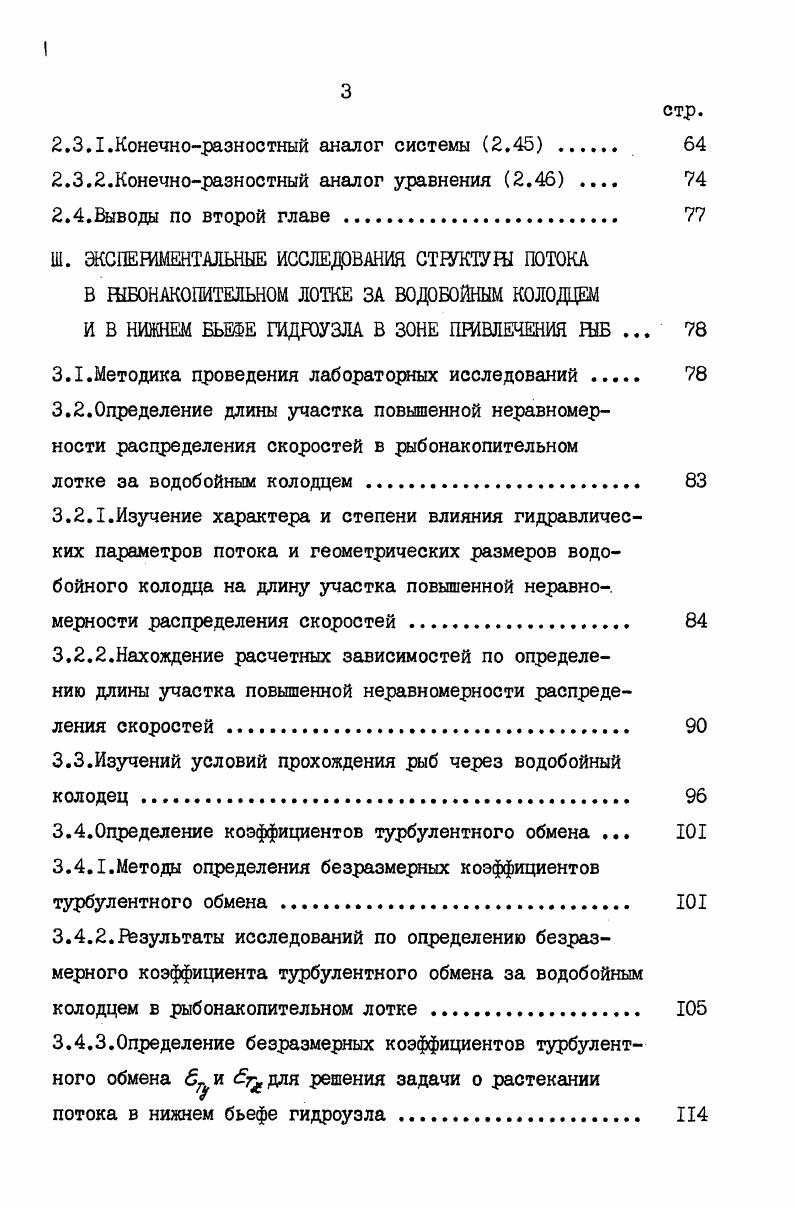

2.3.1.Конечноразностный аналог системы 2.
2.3.2.Конечноразностный аналог уравнения 2.
2.4. Выв оды по второй главе .
Ш. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ СТРУКТУРЫ ПОТОКА В РЫБОНАКОПИТЕЛЬНОМ ЛОТКЕ ЗА ВОДОБОЙНЫМ КОЛОДЦЕМ И В НИЖНЕМ БЬЕФЕ ГИДРОУЗЛА В ЗОНЕ ПРИВЛЕЧЕНИЯ РЫБ .
3.1.Методика проведения лабораторных исследований .
3.2.Определение длины участка повышенной неравномерности распределения скоростей в рыбонакопительном
лотке за водобойным колодцем .
3.2.1.Изучение характера и степени влияния гидравлических параметров потока и геометрических размеров водобойного колодца на длину участка повышенной неравномерности распределения скоростей
3.2.2.Нахождение расчетных зависимостей по определению длины участка повышенной неравномерности распределения скоростей
3.3.Изучений условий прохождения рыб через водобойный
колодец
3.4.Определение коэффициентов турбулентного обмена .
3.4Л.Методы определения безразмерных коэффициентов турбулентного обмена .
3.4.2.Результаты исследований по определению безразмерного коэффициента турбулентного обмена за водобойным колодцем в рыбонакопительном лотке .
3.4.3. Опре деление безразмерных коэффициентов турбулентного обмена 6 и гм для решения задачи о растекании
потока в нижнем бьефе гидроузла
3.4.3.1.Методика и результаты исследований по определению Лтц
3.4.3.2.Методика и результаты исследований по определению
3.5.Анализ результатов расчетов распределения скоростей в нижнем бьефе гидроузла в зоне
привлечения рыб
3.6.Натурные исследования механического рыбоподъемника Краснодарского гидроузла
3.6.1.Методика исследований
3.6.2.Распределение скоростей за водобойным колодцем в рыбонакопительном лотке
3.6.3.Затухание повышенной турбулентности в рыбонакопительном лотке
3.6.4.Гидравлические исследования нижнего бьефа Краснодарского гидроузла .
3.6.5.Сопоставление результатов натурных и лабораторных исследований
3.7.Выводы по третьей главе
1У. ПРИМЕРЫ РАСЧЕТОВ РАСПРЕДЕЛЕНИЯ СКОРОСТЕЙ В ЗОНЕ ПРИВЛЕЧЕНИЯ И НАКОПЛЕНИЯ РЫБ. ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ОТ ВНЕДРЕНИЯ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ.
4.1.Подход к составлению прогноза захода рыб
в рыбопропускные сооружения
4.2.Примеры расчетов .
4.2.1.Пример расчета длины участка повышенной неравномерности распределения скоростей за водобойным
колодцем в рыбонакопительном лотке .
4.2.2.Примеры расчета распределения скоростей потока в рыбонакопительном лотке и в нижнем бьефе гидроузла. Прогноз захода рыб в рыбопропускное сооружение
4.3.Техникоэкономическая эффективность
от внедрения результатов исследований.
ВЫВОДИ
Список использованных источников


Для конкретного режима работы модели гидроузла по разработанной методике составлен прогноз захода плотвы длиной мм в рыбопропускное сооружение, а также показана область возможного размещения ее в рыбонакопительном лотке. Результаты исследований,изложенные в диссертации,переданы институту Гидропроект им. С.Я. Жука,вошли в Пособие по проектированию и расчету рыбопропускных сооружений речных гидроузлов и рыбозащитных устройств к СНиП П,используются при эксплуатации рыбопропускных сооружений. Конструкция и технология работы механического рыбоподъемника Краснодарского гидроузла. Зарегулирование рек и возведение каскадов гидроузлов привело к снижению численности ценных промысловых видов рыб во внутренних водоемах Советского Союза. На реках Европейской части страны запасы проходных и полупроходных видов рыб уменьшились в среднем на 5, а на реках Кубань,Волга,Дон на . В принятом г. Законе СССР об охране и использовании животного мира указывается,что при размещении,проектировании и строительстве . К числу таких мероприятий при гидротехническом строительстве на реках относится строительство рыбопропускных сооружений РЛС,обеспечивающих пропуск производителей к местам их нереста. Актуальность вопроса рыбопропуска возросла в связи с решением Продовольственной программы,выдвинутой на ХХУ1 съезде КПСС и принятой Майским г. ЦК КПСС,цредусматривающей дальнейшее увеличение добычи рыбы во внутренних водоемах страны. История строительства рыбопропускных сооружений насчитывает уже около 0 лет . Наибольшее развитие рыбопропускные сооружения получили в США и Канаде,где в настоящее время их построено более 0. Рис. Механический рыбоподъемник Краснодарского гидроузлана р. В Советском Союзе из построенных рыбопропускных сооружений эффективно работают только шесть те сооружения,где при проектировании и эксплуатации учтены как биологические,так и конструктивные , технологические и гидравлические факторы,влияющие на заход рыб в сооружение. К этой группе сооружений относится разработанный в институте Гидропроект им. С.Я. Жука при участии Калининского политехнического института механический рыбоподъемник Краснодарского гидроузла на р. Кубань ,введенный в эксплуатацию в г. В г. Механический рыбоподъемник Краснодарского гидроузла рис. Он состоит из рыбонакопителя лоток прямоугольного сечения,по верху которого перемещается тележка с поворотнопобудительным устроЙствомрабочей камеры,включающей в себя рыбозащитную и поворотнопобудительную решетки,контейнер для транспортировки рыбы блока питания в виде водослива практического профиля с установленным на гребне затвором и водобойного колодца,выходная грань которого имеет уклон эстакады. Агба,привлеченная потоком воды в нижнем бьефе гидроузла,заходит в рыбонакопительный лоток и постепенно накапливается в нем. По истечении определенного промежутка времени на входе в лоток опускается побудительное устройство и перемещается в сторону верхнего бьефа,концентрируя рыбу в рабочей камере. При подъеме контейнера,находящегося в начальном положении в нише рабочей камеры,рыба собирается в нем. В верхнем бьефе контейнер опускается под уровень воды и рыба выпускается в водохранилище. Гидравлическими исследованиями рыбоподъемника Краснодарского гидроузла Калининский политехнический институт занимается с года. На первом этапе этих исследований работы выполнялись в лабораторных условиях. Полученные данные были использованы институтом Гидропроект при проектировании рыбопропускного сооружения. В г. Целью настоящей работы являлась разработка методики расчета распределения скоростей по живому сечению потока в зоне привлечения и накопления рыб для условий Краснодарского гидроузла на основе натурных гидравлических исследований повысить эффективность работы рыбоподъемника Краснодарского гидроузла. На основе анализа работ Малеванчика Б. А.Ш. Павлова Д. С. ,Шкуры В. Н.,0,Нусенбаума Л. М. ,Клея С. СНиПа П Подпорные стены,судоходные шлюзы. Одним из главных требований,предъявляемых к конструкции рыбопропускного сооружения,а именно к блоку питания, является требование о том,что блок питания должен обеспечивать непрерывную подачу воды в рыбонакопитель,необходимую для привлечения рыб.
