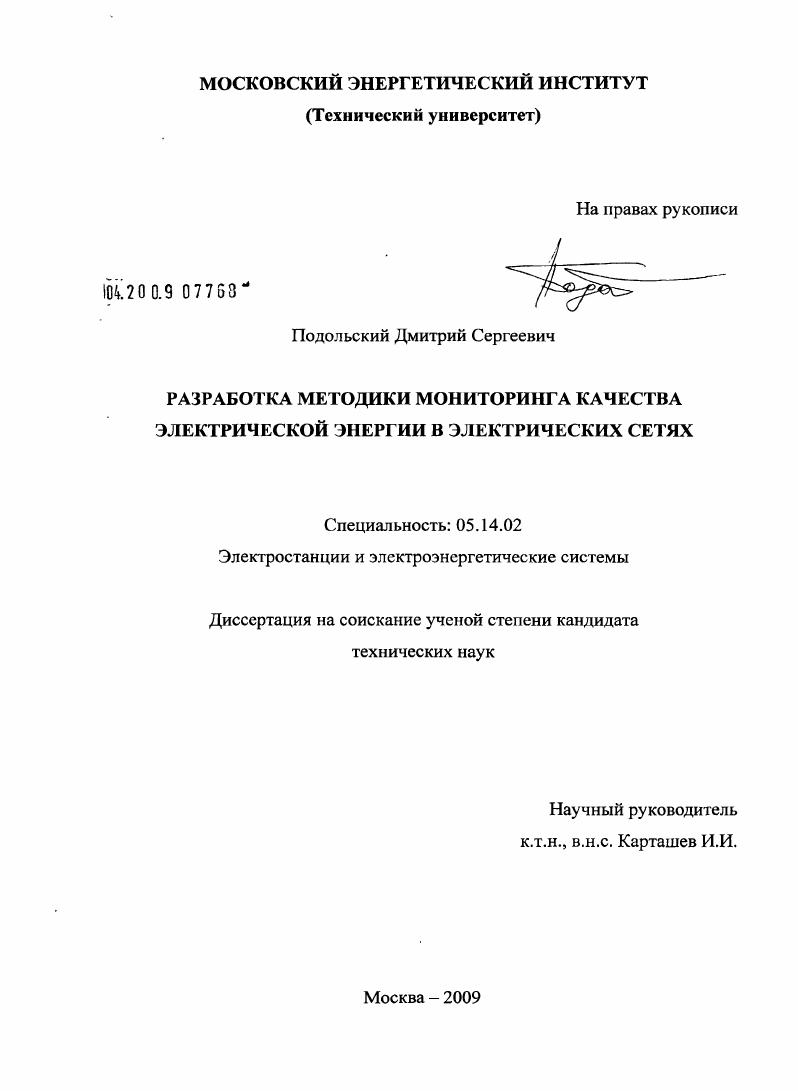

Разработка методики мониторинга качества электрической энергии в электрических сетях

• Автор: Подольский, Дмитрий Сергеевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Москва
• Количество страниц: 155 с. : ил.

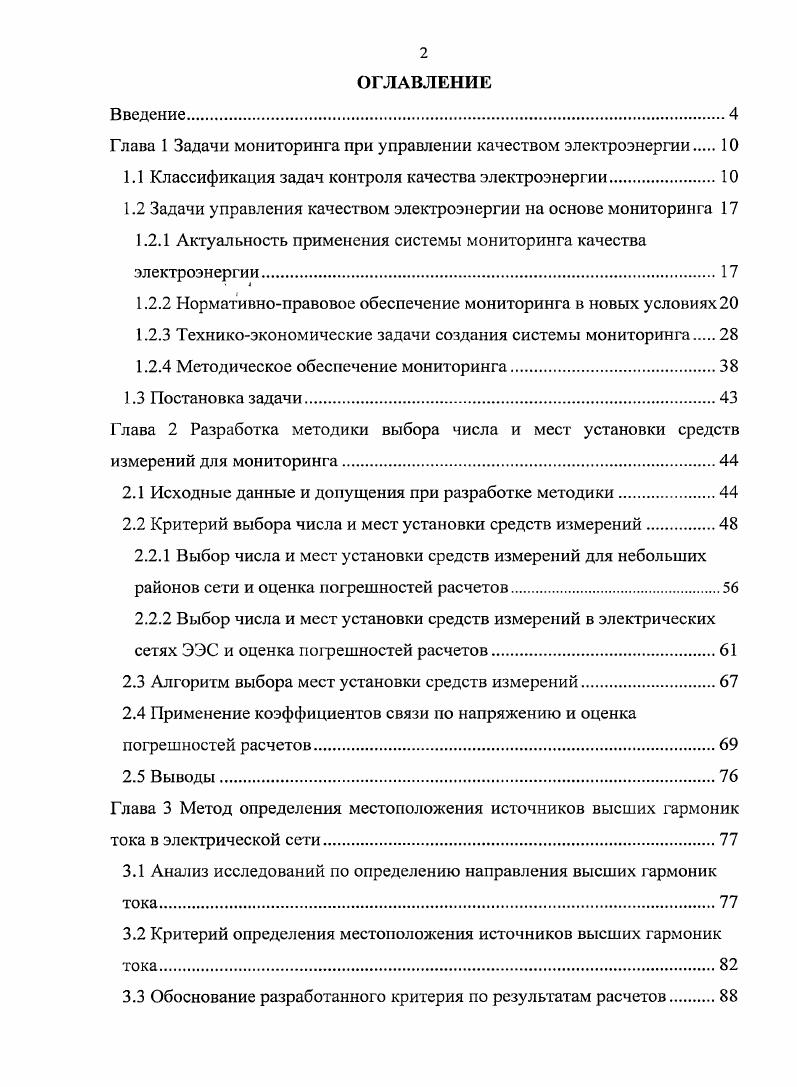

ОГЛАВЛЕНИЕ
Введение

Глава 1 Задачи мониторинга при управлении качеством электроэнергии

1.1 Классификация задач контроля качества электроэнергии.

1.2 Задачи управления качеством электроэнергии на основе мониторинга

1.2.1 Актуальность применения системы мониторинга качества электроэнергии.

1.2.2 Нормативноправовое обеспечение мониторинга в новых условиях

1.2.3 Техникоэкономические задачи создания системы мониторинга

1.2.4 Методическое обеспечение мониторинга

1.3 Постановка задачи

Глава 2 Разработка методики выбора числа и мест установки средств измерений для мониторинга
2.1 Исходные данные и допущения при разработке методики
2.2 Критерий выбора числа и мест установки средств измерений.
2.2.1 Выбор числа и мест установки средств измерений для небольших районов сети и оценка погрешностей расчетов
2.2.2 Выбор числа и мест установки средств измерений в электрических сетях ЭЭС и оценка погрешностей расчетов.
2.3 Алгоритм выбора мест установки средств измерений.
2.4 Применение коэффициентов связи по напряжению и оценка погрешностей расчетов.
2.5 Выводы.
Глава 3 Метод определения местоположения источников высших гармоник тока в электрической сети
3.1 Анализ исследований по определению направления высших гармоник тока
3.2 Критерий определения местоположения источников высших гармоник тока
3.3 Обоснование разработанного критерия по результатам расчетов
3.4 Алгоритм определения местоположения источников высших гармоник тока.
3.5 Типовые схемы определения местоположения источников высших гармоник тока по результатам измерений.
3.6 Выводы.
Глава 4 Комплексное применение результатов мониторинга в реальной системе и оценка погрешностей расчета.
4.1 Анализ схемы и формирование блока исходной информации
4.2 Выбор мест установки средств измерений.
4.3 Применение упрощенной методики определения коэффициентов А7ОЙ гармонической составляющей напряжения
4.4 Определение местоположения источников высших гармоник тока
4.5 Выводы.
Заключение.
Библиографический список используемой литературы
Приложения
Приложение к главе 1.
Приложение к главе 2.
Приложение к главе 3.
Приложение к главе
Мониторинг качества электроэнергии это систематическое наблюдение, оценка и прогноз уровней кондуктивных электромагнитных помех в ЭЭС с целью контроля соответствия или несоответствия показателей качества электроэнергии требованиям режима ЭЭС иши установленным требованиям.
Введение
Актуальность


В муниципальных электрических Московской области установившееся отклонение напряжения не соответствует требованиям ГОСТ 9 в 0 случаев, коэффициент искажения синусоидальности напряжения в 7, коэффициент пой гармонической составляющей в среднем , коэффициент несимметрии напряжения по обратной последовательности в 5 и коэффициент несимметрии напряжения по нулевой последовательности в случаев . Кроме того, в настоящее время в низковольтных сетях жилых и общественных зданий получили широкое распространение сравнительно маломощные нелинейные элсктроприсмники. Несмотря на малую мощность каждого из этих потребителей электроэнергии, их массовое применение наряду с большими значениями сопротивлений нулевой последовательности элементов трехфазных четырехпроводных сетей является основной причиной значительных искажений синусоидальности напряжений в сетях низкого напряжения . Таким образом, необходим контроль за распределением искажений по электрическим сетям, а также требуется оценка их воздействия на конкретное электрооборудование. При выдаче электросетевой компанией технических условий присоединения энергопринимающих устройств к электрической сети должны быть проведены соответствующие измерения и расчты всех ПКЭ, смоделированы ситуации по изменению электромагнитной обстановки и уровней ПКЭ для любого вновь вводимого присоединения. Другими словами, необходимо располагать фактическими данными о той области электрической сети, к которой планируется подключить потребителя электроэнергии. Такие данные можно получить только путем измерений с помощью специализированных приборов, занесенных в реестр средств измерения и контроля КЭ. Более того, разработка мероприятий по обеспечению КЭ возможна только после оценки фактического состояния КЭ, что требует организации контроля КЭ. В процессе функционирования энергопринимающих установок дальнейшее обеспечение КЭ в части поддержания нормального функционирования электросетевого оборудования лежит на электросетевой компании при условии соблюдения технологического режима работы энергопринимающей установки, а для этого требуется наблюдение за режимом работы потребителя. Формирование технических условий на присоединение. Разработка технических регламентов электросетевой компании. Контроль договорных обязательств по КЭ. Государственный надзор и сертификация. Учет влияния КЭ на показания приборов учета электроэнергии. Выполнение требований Правил технической эксплуатации электроустановок потребителей. Определение влияния технологического процесса передачи, распределения и потребления ЭЭ на КЭ в контрольных точках сети. Контроль за распределением электромагнитных помех по ЭЭС и оценка их воздействия на конкретное электрооборудование. ПКЭ в будущем и заранее разработать мероприятия по нормализации уровней ПКЭ во избежании серьезного ущерба от низкого КЭ. Такие разработки целесообразней делать по данным текущего мониторинга , который подразумевает непрерывный контроль ПКЭ. Для всех перечисленных задач контроля необходимо определить длительность измерений. ГОСТ 9 устанавливает часовой обязательный период непрерывных измерений и 7ми суточный рекомендательный период. Правилами сертификации установлен 7ми суточный период непрерывных измерений. В международном стандарте по ЭМС минимальный период обязательных измерений составляет 7 суток. В Европейском стандарте описаны характеристики напряжения в распределительных сетях потребителей т. В, где также минимальный период указан 7 суток. Причем везде в семь дней включаются выходные дни. В таком случае будет отражаться более объективная картина КЭ, так как помимо суточного минимума и максимума нагрузки ещ существует и недельный минимум и максимум, а также учитываются технологические особенности различных потребителей, характеристика нагрузки которых имеет неравномерное недельное распределение. Поэтому минимальная длительность непрерывных измерений должна быть установлена 7 суток. Следующим этапом решения задач контроля КЭ является определение необходимых для измерения ПКЭ, набор которых можно определить, проанализировав конкретную задачу. При учете влияния КЭ на показания приборов учета электрической энергии и мощности при коммерческом расчте между поставщиком и потребителем необходимо измерять напряжение в узле учета и значение токов в присоединениях к этому узлу.
