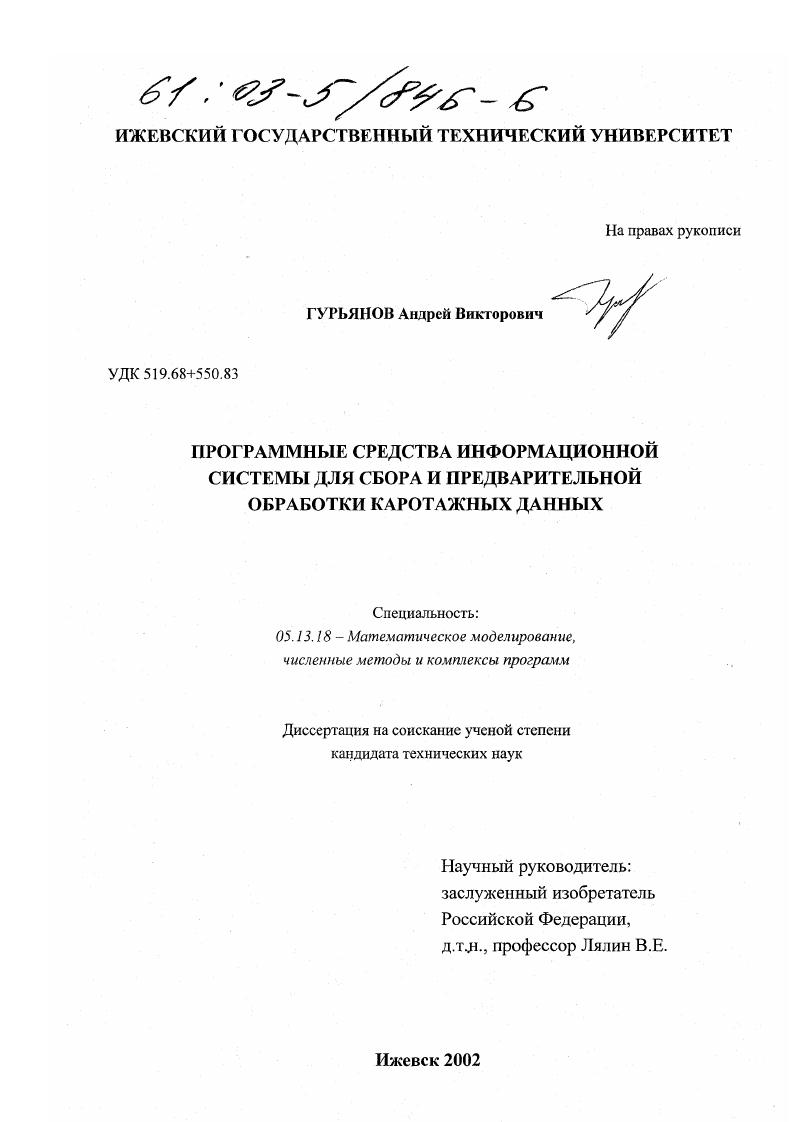

Программные средства информационной системы для сбора и предварительной обработки каротажных данных

• Автор: Гурьянов, Андрей Викторович
• Шифр специальности: 05.13.18
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Ижевск
• Количество страниц: 161 с. : ил

ВВЕДЕНИЕ

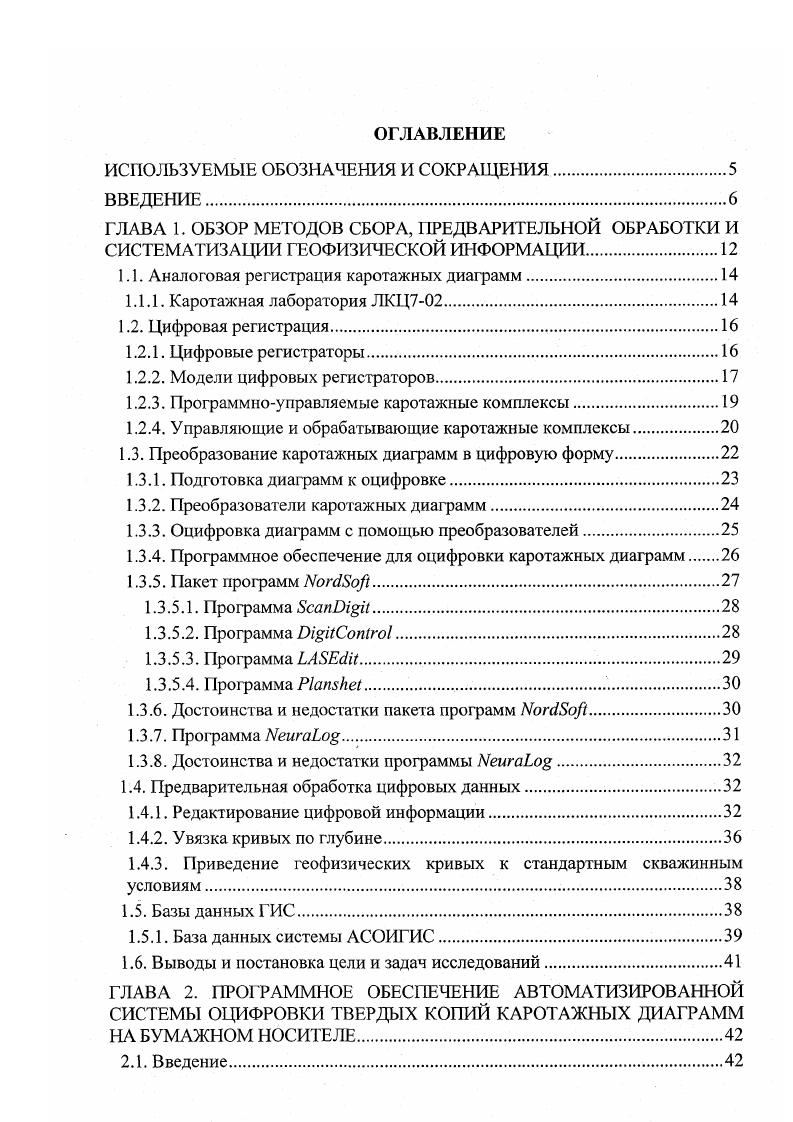

ГЛАВА 1. ОБЗОР МЕТОДОВ СБОРА, ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ И СИСТЕМАТИЗАЦИИ ГЕОФИЗИЧЕСКОЙ ИНФОРМАЦИИ

1.1. Аналоговая регистрация каротажных диаграмм

1.1.1. Каротажная лаборатория ЛКЦ

1.2. Цифровая регистрация

1.2.1. Цифровые регистраторы.

1.2.2. Модели цифровых регистраторов.

1.2.3. Программноуправляемые каротажные комплексы.

1.2.4. Управляющие и обрабатывающие каротажные комплексы.

1.3. Преобразование каротажных диаграмм в цифровую форму.

1.3.1. Подготовка диаграмм к оцифровке.

1.3.2. Преобразователи каротажных диаграмм.
1.3.3. Оцифровка диаграмм с помощью преобразователей.
1.3.4. Программное обеспечение для оцифровки каротажных диаграмм
1.3.5. Пакет программ АЬгс1о
1.3.5.1. Программа ЗсапШ.
1.3.5.2. Программа Э1ИСоп1го
1.3.5.3. Программа ЬАЗЕйи.
1.3.5.4. ПрограммаРЫтЬм
1.3.6. Достоинства и недостатки пакета программ АЬЫБоА.
1.3.7. Программа А.
1.3.8. Достоинства и недостатки программы .
1.4. Предварительная обработка цифровых данных.
1.4.1. Редактирование цифровой информации
1.4.2. Увязка кривых по глубине
1.4.3. Приведение геофизических кривых к стандартным скважинным условиям.
1.5. Базы данных ГИС.
1.5.1. База данных системы АСОИГИС.
1.6. Выводы и постановка цели и задач исследований.

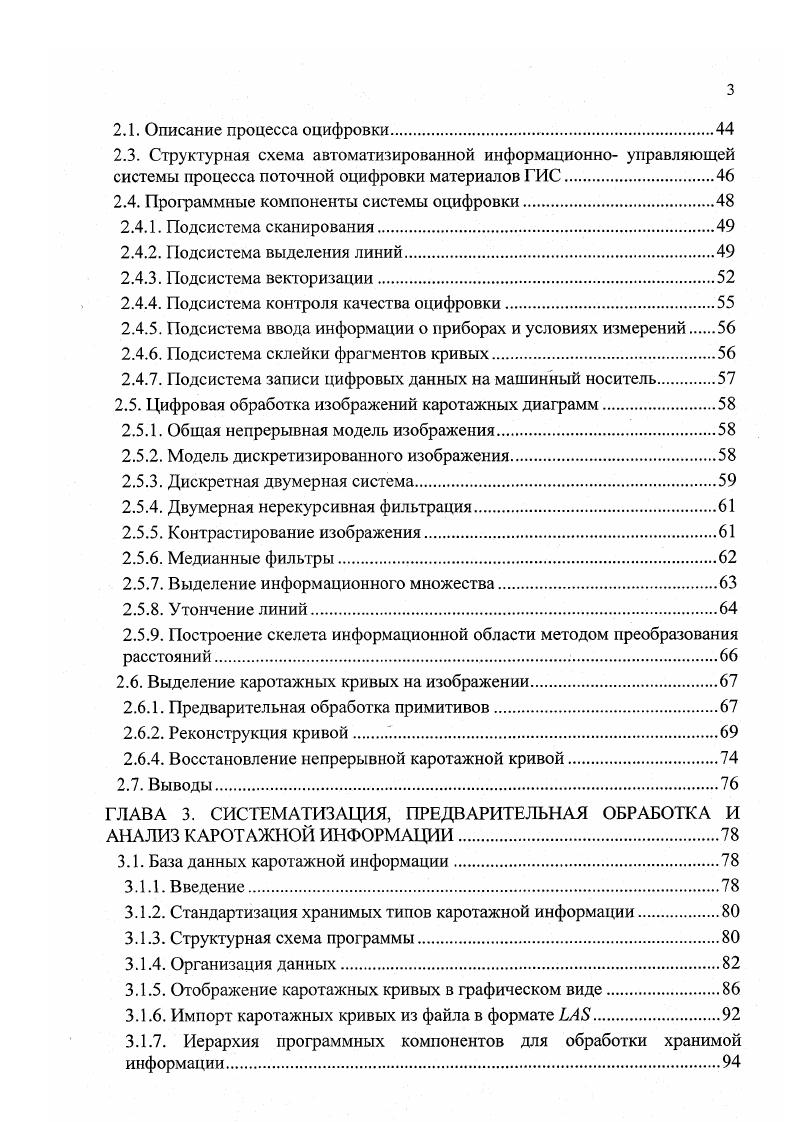

ГЛАВА 2. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ ОЦИФРОВКИ ТВЕРДЫХ КОПИЙ КАРОТАЖНЫХ ДИАГРАММ
НА БУМАЖНОМ НОСИТЕЛЕ.
2.1. Введение
2.1. Описание процесса оцифровки
2.3. Структурная схема автоматизированной информационно управляющей системы процесса поточной оцифровки материалов ГИС
2.4. Программные компоненты системы оцифровки.
2.4.1. Подсистема сканирования.
2.4.2. Подсистема выделения линий
2.4.3. Подсистема векторизации.
2.4.4. Подсистема контроля качества оцифровки
2.4.5. Подсистема ввода информации о приборах и условиях измерений
2.4.6. Подсистема склейки фрагментов кривых
2.4.7. Подсистема записи цифровых данных на машинный носитель.
2.5. Цифровая обработка изображений каротажных диаграмм.
2.5.1. Общая непрерывная модель изображения
2.5.2. Модель дискретизированного изображения
2.5.3. Дискретная двумерная система
2.5.4. Двумерная нерекурсивная фильтрация
2.5.5. Контрастирование изображения
2.5.6. Медианные фильтры.
2.5.7. Выделение информационного множества.
2.5.8. Утончение линий.
2.5.9. Построение скелета информационной области методом преобразования расстояний.
2.6. Выделение каротажных кривых на изображении
2.6.1. Предварительная обработка примитивов
2.6.2. Реконструкция кривой
2.6.4. Восстановление непрерывной каротажной кривой
2.7. Выводы
ГЛАВА 3. СИСТЕМАТИЗАЦИЯ, ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА И
АНАЛИЗ КАРОТАЖНОЙ ИНФОРМАЦИИ.
3.1. База данных каротажной информации.
3.1.1. Введение
3.1.2. Стандартизация хранимых типов каротажной информации.
3.1.3. Структурная схема программы.
3.1.4. Организация данных
3.1.5. Отображение каротажных кривых в графическом виде
3.1.6. Импорт каротажных кривых из файла в формате .
3.1.7. Иерархия программных компонентов для обработки хранимой информации.
3.2. Модуль оперативной предварительной обработки каротажных данных
3.2.1. Увязка кривых по глубине.
3.2.1.1. Алгоритм увязки кривых методом взаимной корреляции.
3.2.1.2. Алгоритм увязки по этапам
3.2.1.3. Попластовая увязка диаграмм
3.2.1.4. Увязка по узловым точкам
3.2.2. Приведение показаний методов к стандартным условиям измерений
3.2.3. Статистическое эталонирование показаний методов.
3.3. Модуль спектрального анализа каротажных данных
3.3.1. Предварительная обработка временного ряда.
3.3.2. Спектральный анализ.
3.4. Выводы
ГЛАВА 4. КОМПЛЕКС ПРОГРАММ ДЛЯ ОПЕРАТИВНОЙ ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ КАРОТАЖНЫХ СИГНАЛОВ, ЗАРЕГИСТРИРОВАННЫХ С ПОМОЩЬЮ ЦМР.
4.1. Введение
4.2. Входные данные комплекса.
4.3. Выходные данные комплекса
4.4. Функционирование комплекса.
4.4.1. Основные этапы обработки.
4.4.2. Дополнительные возможности комплекса
4.5. Оценка качества информации в процессе предварительной обработки зарегистрированных на ЦМР данных ГИС.
4.6. Алгоритм раскодирования глубины с самокоррекцией интервалов кодов глубины
4.7. Алгоритм автоматического анализа качества стандартсигнала
4.8. Алгоритм восстановления геофизического сигнала по нескольким его реализациям с одновременным переходом к равномерному шагу по глубине
4.9. Алгоритм последовательной обработки информации, записанной на ЦМР, с использованием диалога.
4 Выводы.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


В работу включено рисунков, 8 таблиц. Список литературы включает 2 наименований. ГЛАВА 1. На текущий момент автоматизированная интерпретация с помощью ЭВМ вытеснила ручную интерпретацию каротажных диаграмм. Программы обработки, анализа и интерпретации геофизической информации для ЭВМ позволяют строить разнородные геологические и математические модели месторождений, осуществлять подсчет запасов и контроль разработки. Все эти задачи требуют наличия исходной геофизической информации, в первую очередь каротажных кривых, в цифровой форме. Ранее, регистрация геофизической информации велась аналоговым способом на специальной фотобумаге, с которой затем снималось нужное количество копий. С внедрением в практику цифровой регистрирующей аппаратуры появились комбинированные аналоговоцифровые каротажные станции, позволявшие получать наряду с традиционными бумажными диаграммами цифровую геофизическую информации ,,,,,. Развитие цифровых средств регистрации и обработки привело к созданию полностью цифровых каротажных станций с компьютерным управлением процессом ГИС. Такой подход позволяет получать, анализировать и проводить обработку каротажных данных в реальном режиме времени, повышая точность и оперативность проведения комплекса геофизических исследований скважин 8,9,,,,. Каротажные кривые в цифровой форме представляют собой последовательность чисел соответствующих показаниям геофизических приборов на различной глубине г, скважины. При этом данные могут быть представлены двумя способами с равномерным и неравномерным шагом квантования 1ДИ,. Равномерная система квантования характеризуется тем, что отсчеты значений кривых берутся с постоянным шагом по глубине А. Она имеет вид а, а9. Де количество взятых отсчетов кривой,у номер кривой. I номер точки г глубина начальной точки записи. Шаг квантования выбирается на основе анализа спектра каротажных кривых с помощью теоремы Котельникова и требований к шагу квантования кривых КС и БК с точки зрения их воспроизводимости вблизи экстремумов отклонение кривой, восстановленной по цифровым данным, от исходной не должно превышать . Рассмотрение других видов каротажа Г1С, АК, РК и т. Исключение составляют кривые микрокаротажа и бокового микрокаротажа, для которых шаг квантования не должен превышать 0,1 м. При использовании неравномерной системы квантования берутся только те отсчеты, в которых значение кривой отличается от предыдущего на некоторую заданную небольшую величину. Неравномерный способ квантования позволяет сжать информацию в 1,,5 раза по сравнению с равномерной системой, что очень важно при передаче информации по каналам связи. Однако, эффект от применения такой системы не превосходит затрат на усложнение регистрирующей аппаратуры, поэтому дальнейшего развития она не получила. Создание систематизированной базы каротажных данных, готовых к дальнейшей обработке. Аналоговая регистрация проводится аналоговыми ЖЦ7 и аналоговоцифровыми ЛЦК и ЛКСЦУ1 каротажными лабораториями. Масштаб и скорость записи каротажной диаграммы определяются геологогеофизическими особенностями конкретного месторождения и типом применяемой аппаратуры. Масштаб глубин диаграмм, как правило, устанавливался по всему разрезу и на участках разреза, представляющих наибольший интерес в смысле скопления полезных ископаемых. На подлиннике диаграммы должны быть приведены следующие данные а район, номер скважины, фамилии исполнителей работ б сведения о конструкции скважины и промывочной жидкости в виды и условия исследований, типы приборов, масштабы регистрации измеряемых параметров г цена первой метки шкалы д должны быть точно зафиксированы положения меток глубины и указаны соответствующие им истинные глубины с учетом цены первой метки. В дальнейшем, с эталонной копии снимается необходимое число копий зарегистрированных диаграмм. Аналоговая каротажная лаборатория ЛКЦ7 предназначена для исследования скважин приборами на одно, трех и семижильном геофизических кабелях, позволяет проводить замеры всеми известными геофизическими мегодами и их аналоговую регистрацию1,,.
