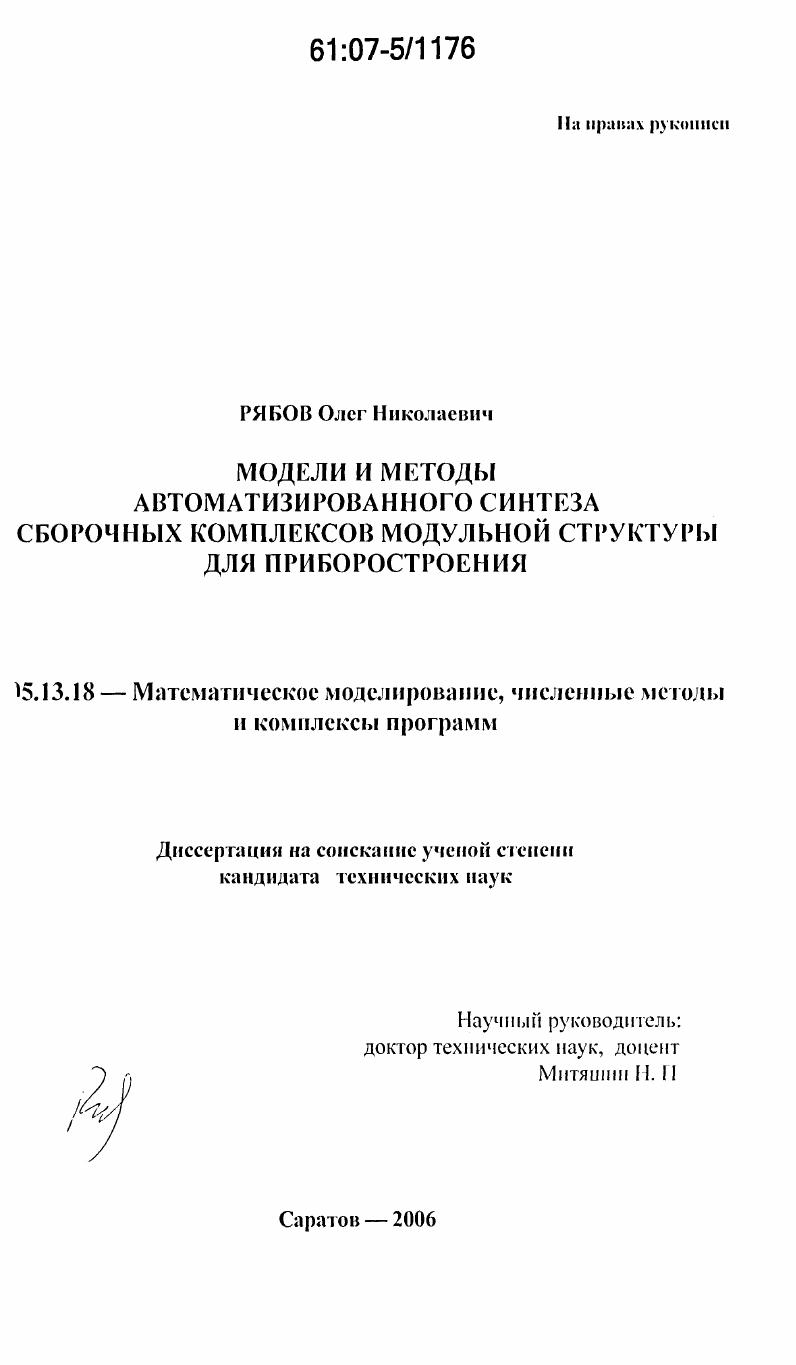

Модели и методы автоматизированного синтеза сборочных комплексов модульной структуры для приборостроения

• Автор: Рябов, Олег Николаевич
• Шифр специальности: 05.13.18
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Саратов
• Количество страниц: 219 с. : ил.

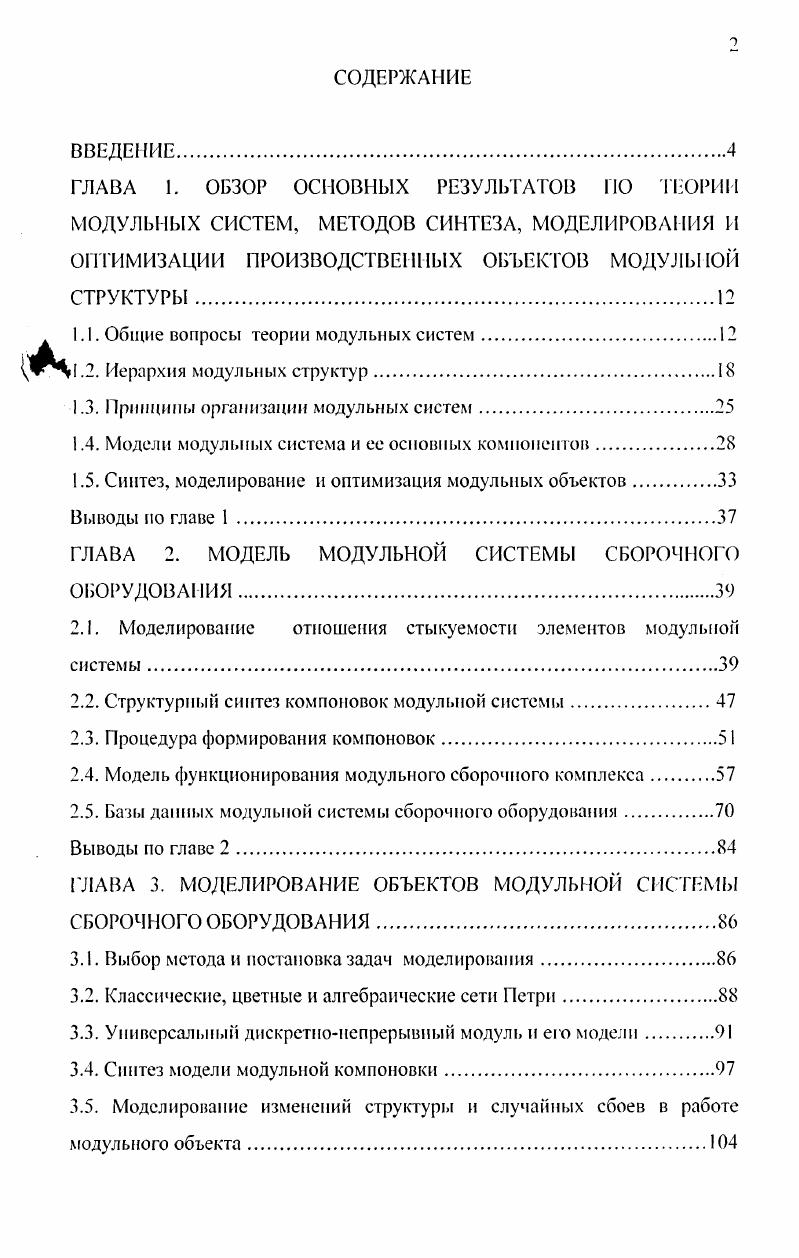

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. ОБЗОР ОСНОВНЫХ РЕЗУЛЬТАТОВ ПО ТЕОРИИ МОДУЛЬНЫХ СИСТЕМ, МЕТОДОВ СИНТЕЗА, МОДЕЛИРОВАНИЯ И ОПТИМИЗАЦИИ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ МОДУЛЬНОЙ СТРУКТУРЫ

1.1. Общие вопросы теории модульных систем.

1.2. Иерархия модульных структур.

1.3. Принципы организации модульных систем.

1.4. Модели модульных система и ее основных компонентов

1.5. Синтез, моделирование и оптимизация модульных объектов

Выводы но главе 1

ГЛАВА 2. МОДЕЛЬ МОДУЛЬНОЙ СИСТЕМЫ СБОРОЧНОГО ОБОРУДОВАНИЯ.

2.1. Моделирование отношения стыкуемости элементов модульной системы

2.2. Структурный синтез компоновок модульной системы.
2.3. Процедура формирования компоновок.
2.4. Модель функционирования модульного сборочного комплекса
2.5. Базы данных модульной системы сборочного оборудования.
Выводы по главе 2
ГЛАВА 3. МОДЕЛИРОВАНИЕ ОБЪЕКТОВ МОДУЛЬНОЙ СИСТЕМЫ СБОРОЧНОГО ОБОРУДОВАНИЯ
3.1. Выбор метода и постановка задач моделирования.
3.2. Классические, цветные и алгебраические сети Петри.
3.3. Универсальный дискретнонепрерывный модуль и его модели.
3.4. Синтез модели модульной компоновки

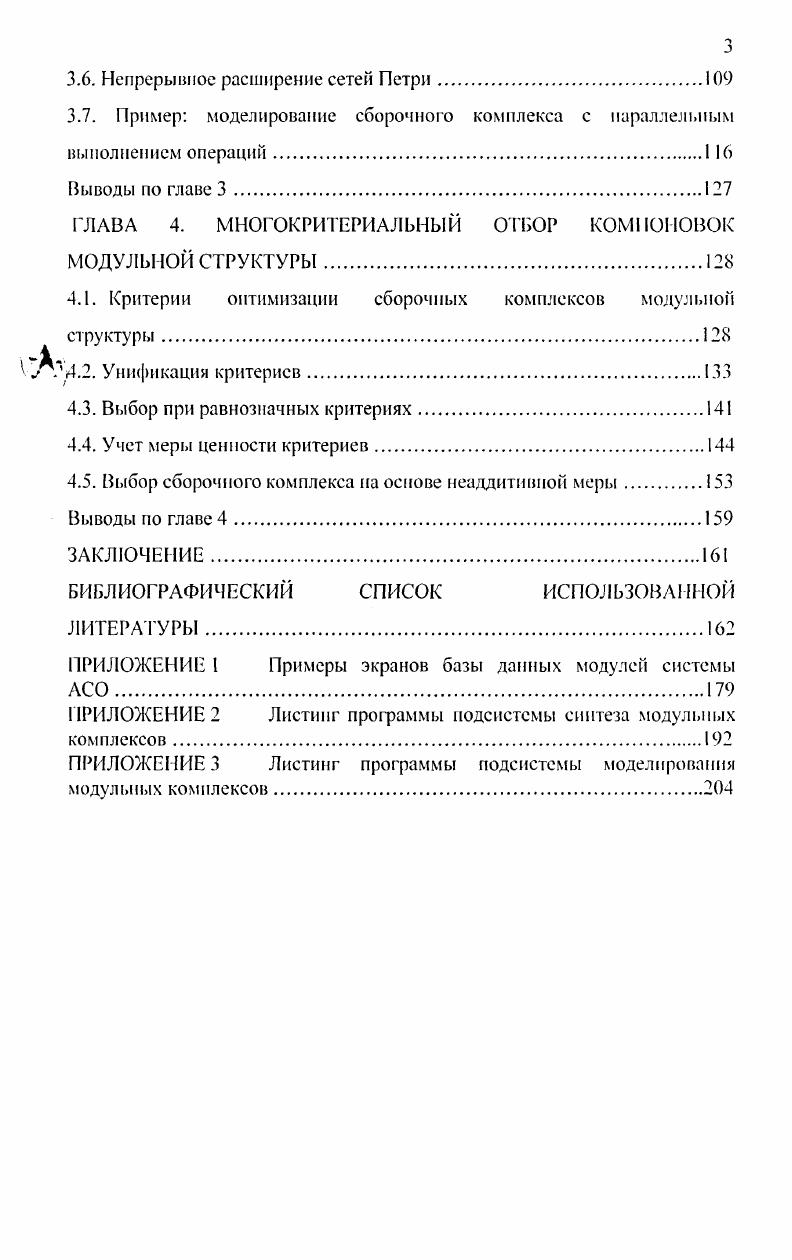

3.5. Моделирование изменений структуры и случайных сбоев в работе модульного объекта
3.6. Непрерывное расширение сетей Петри.
3.7. Пример моделирование сборочною комплекса с параллельным
выполнением операций
Выводы по главе 3.
ГЛАВА 4. МНОГОКРИТЕРИАЛЬНЫЙ ОТБОР КОМ ЮИОВОК
МОДУЛЬНОЙ СТРУКТУРЫ.
4.1. Критерии оптимизации сборочных комплексов модульном
структуры.
Л4.2. Унификация критериев.
4.3. Выбор при равнозначных критериях.
4.4. Учет меры ценности критериев.
4.5. Выбор сборочного комплекса на основе неаддитивной меры.
Выводы по главе 4.
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК ИСПОЛЬЗОВАННОЙ
ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ I Примеры экранов базы данных модулей системы
ПРИЛОЖЕНИЕ 2 Листинг программы подсистемы синтеза модульных
комплексов
ПРИЛОЖЕНИЕ 3 Листинг программы подсистемы моделирования модульных комплексов
ВВЕДЕНИЕ
Актуальность


Примерами такого модуля являются форма и размеры кирпича или условный контейнер кубической формы (уиикуб), внешние размеры и объем которого используется для измерения кубатуры трюмов, складов и т. Модуль-изделие представляет собой полностью собранную самостоятельную часть изделия, имеющую документацию на изготовление, прошедшую функциональную проверку и готовую к монтажу. Такие модули могут легко соединяться, образуя различные системы, разъединяться и заменяться. Модуль-изделие характеризуется конструктивной и технологической завершенностью, не требующей дополнительных работ по технической подготовке, и обладает строго фиксированными параметрами []. В свою очередь, вводятся две разновидности модуль-изделия: конструктивный модуль и функциональный модуль. Под конструктивным модулем понимается часть конструкции изделия, рассматриваемого как совокупности деталей и сборочных единиц, а под функциональным модулем - часть самого изделия как функционального объекта. В качестве проектного модуля выступает нематериальный воображаемый объект, представляющий собой некую абстракцию. К нему можно отнести модуль пространства (линейный, плоскостной, объемный), соотношение размерных параметров, например, золотое сечение, модуль зубчатого колеса, отношение длины вала к его диаметру и т. Все они характеризуют конструкцию изделия. Физический модуль, являющийся материальным объектом, как уже отмечалось, в свою очередь можно разделить на две группы: конструктивный н функциональный. Функциональный модуль - это часть изделия, с помощью которой реализуется та или иная функция изделия как объекта эксплуатации. В свою очередь функциональные модули делятся на технологические и обслужи ваю щие м одул и. Под модулем функциональным технологическим (МФТ) понимается модуль, с помощью которого изделие как объект эксплуатации выполняет непосредственно свое служебное назначение. Например, у автомобиля МФТ являются кузов для размещения перевозимого груза, шасси, с иомощыо которого движется автомобиль, рулевое управление и т. У обрабатывающей технологической системы к МФТ относятся станок для осуществления закона относительного движения стола заготовки и суппорта инструментальной наладки, приспособление для установки заготовки, инструментальная наладка и контрольно-измерительное устройство. В свою очередь, для того, чтобы МФТ могли выполнять своп функции, необходимы модули функциональные обслуживающие (МФО). МФО как привод, коробка передач, коробка подач. В [6] задача модульной декомпозиции (МД) поставлена в связи иерархией модульных структур. В [3] отмечается, что несмотря на то, что агрегатно-модульный метод успешно применяется во многих отраслях техники, задача выделения модулей, т. Очевидно, что задача МД, как правило, должна иметь множество решении. Прежде всего, обращается внимание на иерархию уровней. Развитые модульные системы обладают внутренней иерархией. В частности, выделяются уровни модулей. Причем иерархия строится таким образом, что универсальность применения модулей уменьшается, а автономность и управляемость возрастает с повышением номера уровня. В [6] предлагается следующая иерархия уровней модульной декомпозиции оборудования. Уровень элементов (первичных модулей). Уровень конструктивных узлов. Уровень функциональных блоков. Уровень агрегатов. Уровень комплексов. Уровень сетей. Уровни модульной системы строятся неформально исходя из принципов, характерных для данной предметной области. Уровень элементов - это уровень элементов схем преобразователей (тиристор! I, диоды, конденсаторы, катушки индуктивности и т. Уровень конструктивных узлов содержит такие соединения, как транзисторно-диодные, тиристорио-диодиые, тиристорно-тиристорные пары, гипо-вые модули схем управления. Уровень функциональных блоков - транзисторные, тиристорные и диодные одно- и многофазные мосты, коммутационные блоки, анодные или катодные вентильные группы, а также блоки управления ими. Агрегатами являются управляемые транзисторные и тиристорные схемы, такие, как инверторы, регулируемые выпрямители.
