Информационно-управляющая система Астраханского газоперерабатывающего завода

• Автор: Свечников, Юрий Константинович
• Шифр специальности: 05.13.16, 05.13.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 107 с. : ил.

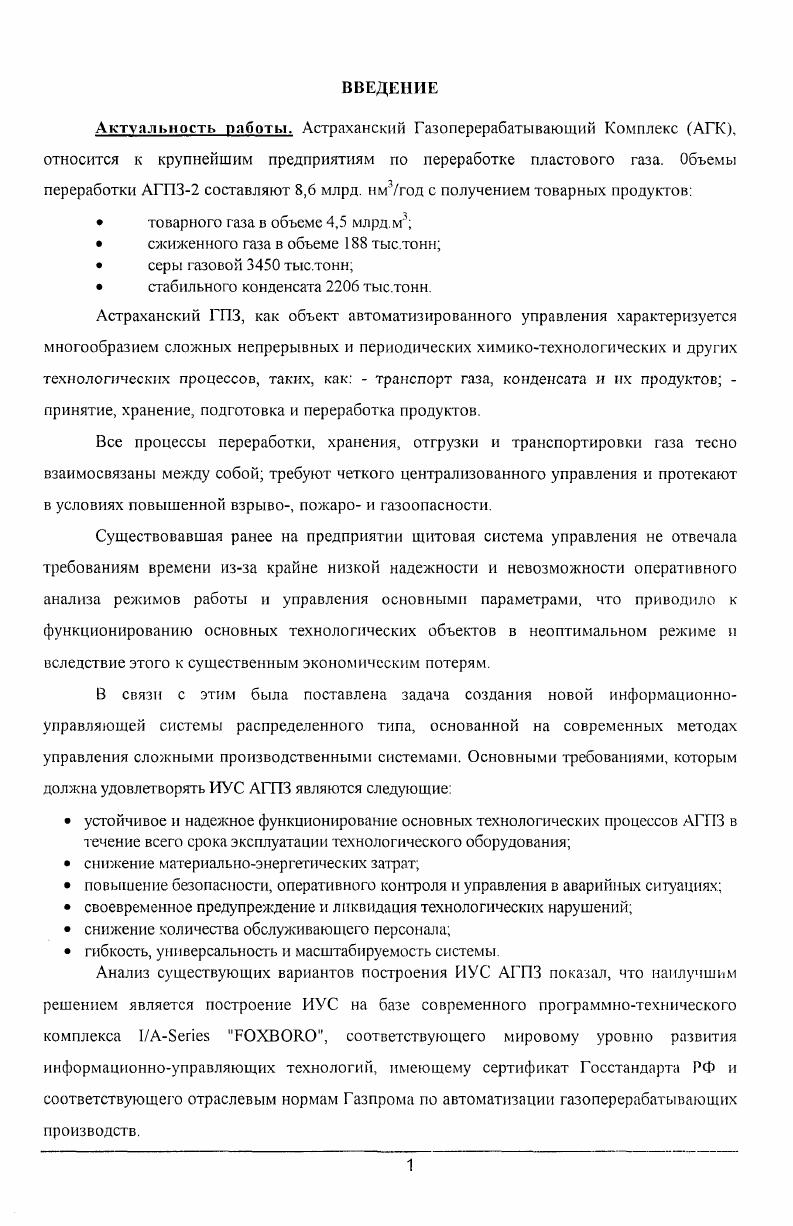

Актуальность работы. Астраханский Газоперерабатывающий Комплекс АГК, относится к крупнейшим предприятиям по переработке пластового газа. Объемы переработки АГПЗ2 составляют 8,6 млрд. Астраханский ГПЗ, как объект автоматизированного управления характеризуется многообразием сложных непрерывных и периодических химикотехнологических и других технологических процессов, таких, как транспорт газа, конденсата и их продуктов принятие, хранение, подготовка и переработка продуктов. Все процессы переработки, хранения, отгрузки и транспортировки газа тесно взаимосвязаны между собой требуют четкого централизованного управления и протекают в условиях повышенной взрыво, пожаро и газоопасности. Существовавшая ранее на предприятии щитовая система управления не отвечала требованиям времени изза крайне низкой надежности и невозможности оперативного анализа режимов работы и управления основными параметрами, что приводило к функционированию основных технологических объектов в неоптимальном режиме и вследствие этого к существенным экономическим потерям.


В связи с этим была поставлена задача создания новой информационноуправляюшей системы распределенного типа, основанной на современных методах управления сложными производственными системами. ИУС на базе современного программнотехнического комплекса УАЗепеБ РОХВСЖО, соответствующего мировому уровню развития информационноуправляющих технологий, имеющему сертификат Госстандарта РФ и соответствующего отраслевым нормам Газпрома по автоматизации газоперерабатывающих производств. Цель диссертационной работы разработка структуры системы и комплекса алгоритмов микропроцессорного управления ИУС АГПЗ, обеспечивающих эффективную, безотказную работу основных химикотехнологических объектов. Основная идея работы состоит в том, что для повышения эффективности, надежности и гибкости функционирования информационноуправляющая система АГПЗ2 должна быть реализована на базе передовых информационных технологий микропроцессорных программнотехнических комплексов ГАЗепеэ. ИУС АГПЗ2. Широкая фракция легких углеводородов Ш. Ф.Л. У., содержащая сернистые соединения, поступает на установку переработки и очистки ШФЛУ 2. ШФЛУ разделяется на фракции С3С4 и С5в последняя подается на производство переработки конденсата 1й очереди. Фракция С3С4 последовательно проходит очистку ДЭА и щелочью от остатков сероводорода и сероокиси углерода, затем очистку от меркаптанов раствором комплексного катализатора. Очищенная фракция С3С4 промывается водой и осушивается от влаги на цеолитах, затем в колонне ректификации разделяется на пропанбутановую и бутановую фракции. Последние в качестве товарных продуктов направляются на склад готовой продукции. Схема АГПЗ показана на рис.
