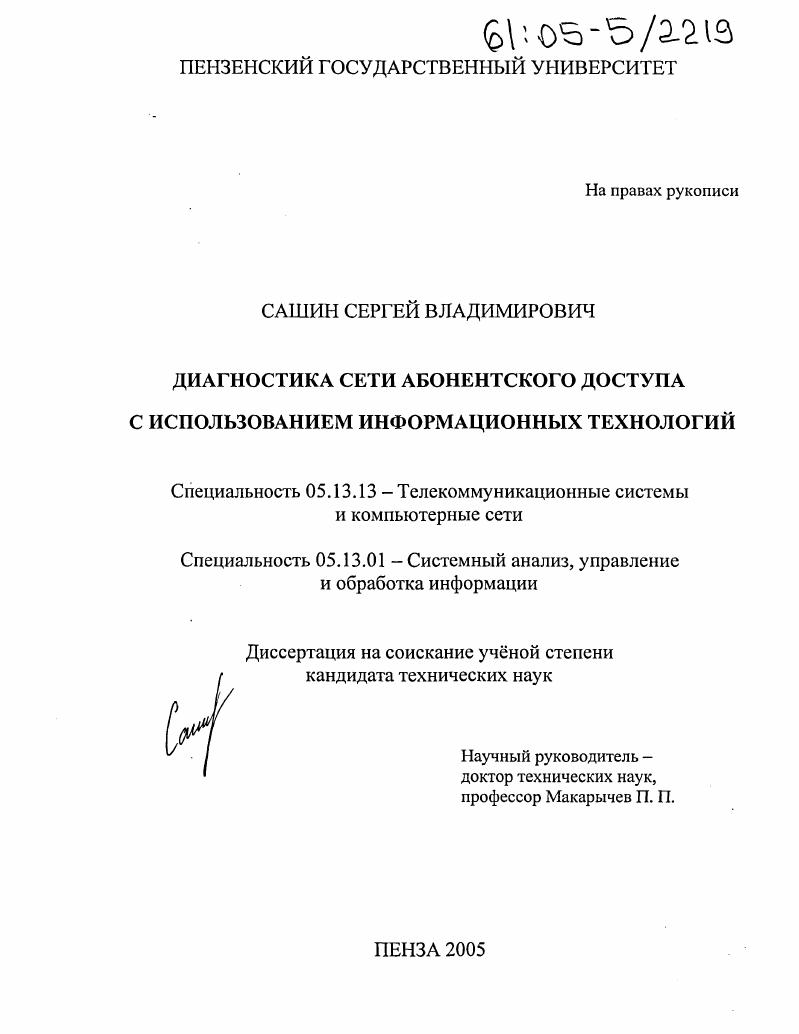

Диагностика сети абонентского доступа с использованием информационных технологий

• Автор: Сашин, Сергей Владимирович
• Шифр специальности: 05.13.13, 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Пенза
• Количество страниц: 193 с. : ил.

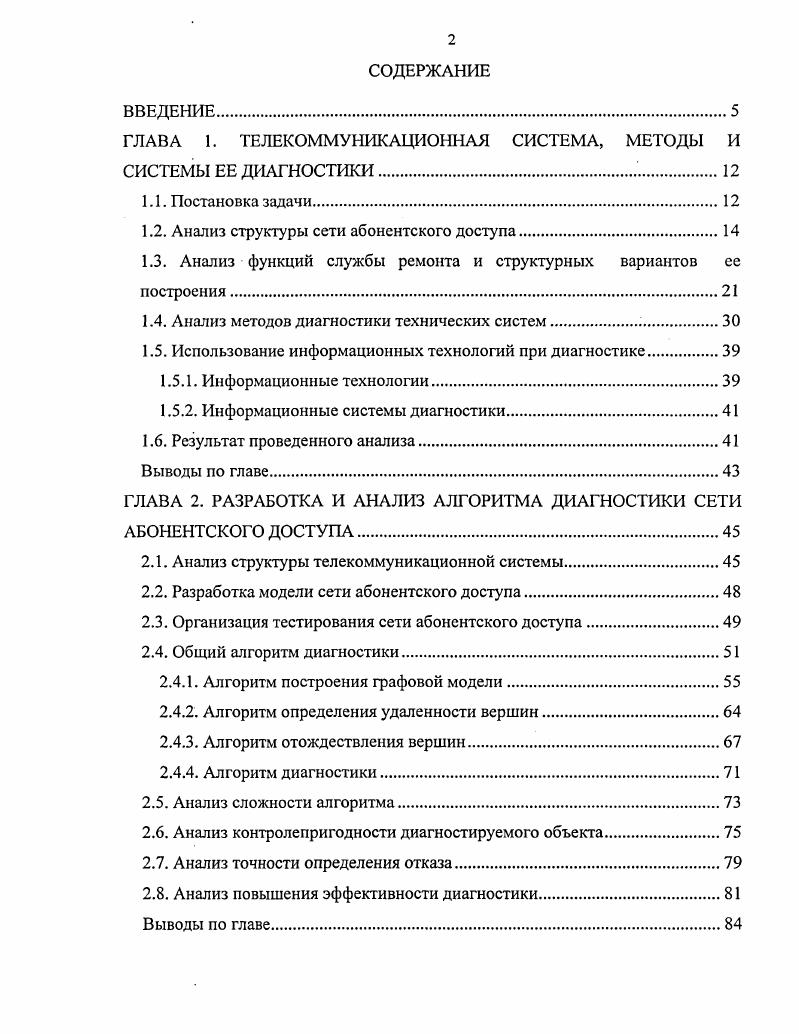

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

ГЛАВА 1. ТЕЛЕКОММУНИКАЦИОННАЯ СИСТЕМА, МЕТОДЫ И

СИСТЕМЫ ЕЕ ДИАГНОСТИКИ

1.1. Постановка задачи

1.2. Анализ структуры сети абонентского доступа.

1.3. Анализ функций службы ремонта и структурных вариантов ее

построения

1.4. Анализ методов диагностики технических систем

1.5. Использование информационных технологий при диагностике

1.5.1. Информационные технологии

1.5.2. Информационные системы диагностики.
1.6. Результат проведенного анализа.
Выводы по главе.
ГЛАВА 2. РАЗРАБОТКА И АНАЛИЗ АЛГОРИТМА ДИАГНОСТИКИ СЕТИ
АБОНЕНТСКОГО ДОСТУПА
2.1. Анализ структуры телекоммуникационной системы
2.2. Разработка модели сети абонентского доступа
2.3. Организация тестирования сети абонентского доступа.
2.4. Общий алгоритм диагностики.
2.4.1. Алгоритм построения графовой модели
2.4.2. Алгоритм определения удаленности вершин
2.4.3. Алгоритм отождествления вершин.
2.4.4. Алгоритм диагностики.
2.5. Анализ сложности алгоритма.
2.6. Анализ контролепригодности диагностируемого объекта
2.7. Анализ точности определения отказа.
2.8. Анализ повышения эффективности диагностики.
Выводы по главе.

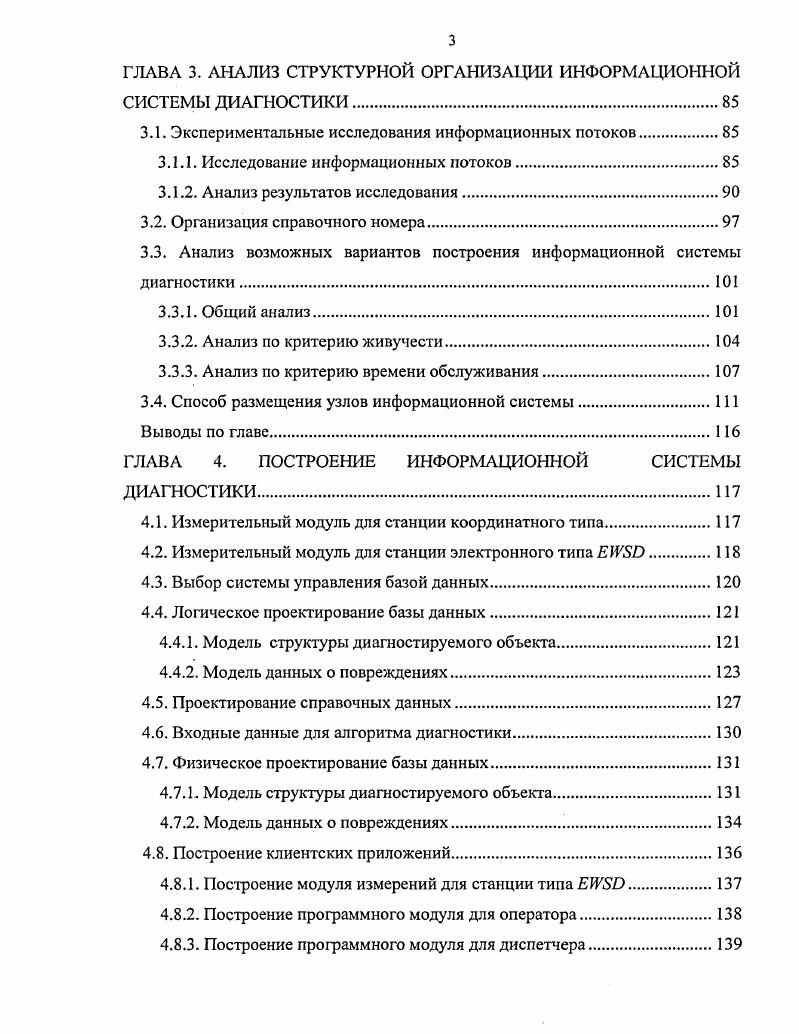

ГЛАВА 3. АНАЛИЗ СТРУКТУРНОЙ ОРГАНИЗАЦИИ ИНФОРМАЦИОННОЙ СИСТЕМЫ ДИАГНОСТИКИ.
3.1. Экспериментальные исследования информационных потоков
3.1.1. Исследование информационных потоков
3.1.2. Анализ результатов исследования
3.2. Организация справочного номера.
3.3. Анализ возможных вариантов построения информационной системы диагностики
3.3.1. Общий анализ
3.3.2. Анализ по критерию живучести
3.3.3. Анализ по критерию времени обслуживания.
3.4. Способ размещения узлов информационной системы
Выводы по главе
ГЛАВА 4. ПОСТРОЕНИЕ ИНФОРМАЦИОННОЙ СИСТЕМЫ
ДИАГНОСТИКИ
4.1. Измерительный модуль для станции координатного типа.
4.2. Измерительный модуль для станции электронного типа Е1ТЖ.
4.3. Выбор системы управления базой данных.
4.4. Логическое проектирование базы данных.
4.4.1. Модель структуры диагностируемого объекта.
4.4.2. Модель данных о повреждениях
4.5. Проектирование справочных данных
4.6. Входные данные для алгоритма диагностики
4.7. Физическое проектирование базы данных.
4.7. Г Модель структуры диагностируемого объекта.
4.7.2. Модель данных о повреждениях
4.8. Построение клиентских приложений
4.8.1. Построение модуля измерений для станции типа
4.8.2. Построение программного модуля для оператора
4.8.3. Построение программного модуля для диспетчера.
4.8.4. Построение программного модуля для статистика.
4.8.5. Построение модуля для работы с техническими данными.
Выводы по главе
ЗАКЛЮЧЕНИЕ.
Перечень принятых сокращений.
Список используемых источников


Проблемы интеллектуализации сети связи часто освещаются в литературе [,]. Развиваются технологии управления и технического обслуживания сетей связи. Архитектура управления разнородным оборудованием известна как TMN (Telecommunication Management Network). В статье [] авторы проводят аналитическое исследование современных технологий, предлагаемых для проектирования и построения систем управления сложными гетерогенными сетями. В [] предлагается метод на основе усеченных биноминальных распределений для идентификации неисправностей цифровых устройств. На основании проведенного анализа литературы можно утверждать о положительной возможности построения интеллектуальной цифровой сети связи, обладающей эффективными средствами диагностики ее элементов. Телекоммуникационная система состоит из терминального оборудования, которое устанавливается у абонента, сети абонентского доступа (САД), транзитной сети и средств доступа к услугам [3]. Терминальное оборудование - это средства для работы в телекоммуникационной системе. Сеть абонентского доступа-это совокупность технических средств между оконечными абонентскими устройствами, установленными в помещении пользователя, и тем коммутационным оборудованием, в план нумерации которого входят подключаемые к телекоммуникационной системе терминалы. В функции транзитной сети входит обеспечение передачи данных между станциями. Это может быть сеть передачи данных, построенная на оптическом или ИКМ оборудовании. Оборудование ИКМ - это многоканальная аппаратура с импульсно-кодовой модуляцией, которая служит для передачи по одной аналоговой линии нескольких «виртуальных». Разделение каналов в оборудовании ИКМ производится по времени. Средства доступа к услугам - это оборудование, обеспечивающее доступ к различным услугам электросвязи. Это могут быть рабочие места телефонисток или серверы, где хранится какая-либо информация. Для контроля и диагностики аппаратуры транзитной сети существует множество методов. В работе [] рассматриваются вопросы технической диагностики волоконно-оптических систем передачи данных. Предлагается использовать структурное и поэлементное резервирование, а также применять оптимальную стратегию восстановления. В [] авторы обосновывают применение контрольно-измерительных средств, размещенных по сети. Рассмотрим структуру и функции САД более подробно. В состав сети абонентского доступа входят линейные сооружения и оборудование абонентских пунктов []. Общий вид структуры САД представлен на рис. Рис. В состав линейных сооружений связи телефонных сетей входят абонентские линии, телефонная канализация, коммутационное оборудование и кроссы. Оборудование абонентских пунктов служит для подключения телефонных аппаратов абонентов к АТС. Абонентские линии (АЛ) состоят из магистрального кабеля (от АТС до распределительного шкафа (РШ)), передаточного кабеля (от распределительного шкафа к распределительному шкафу), распределительного кабеля (от распределительного шкафа до распределительной коробки (РК)) и абонентской проводки (от распределительной коробки до телефонного аппарата абонента (ТА)). Магистральный и передаточный кабели могут иметь ёмкость от 0 до пар, распределительный кабель - от 5 до 0 пар, абонентская проводка - 1 пару. В дальнейшем любой элемент АЛ будем называть соединительной линией (СЛ). Коммутационное оборудование (распределительные шкафы, распределительные коробки и т. ИКМ. БОЛТ [], АйЗЬ и др. На физическом уровне в случае обрыва или повреждения абонентской линии диагностика на цифровом уровне не покажет возможное место повреждения. Кросс станции служит для соединения кабелей, выходящих со стороны станции, с магистральными кабелями (фотография кросса приведена в приложении Д, рис. Д.1, рис. Д.2). В кроссе устанавливаются специальные защитные устройства, которые обеспечивают защиту оборудования станции от высоких напряжений в процессе работы ТС. Работники кросса осуществляют отключение абонентов за неуплату, аварийное отключение линий абонентов, проведение измерений параметров абонентских линий.
