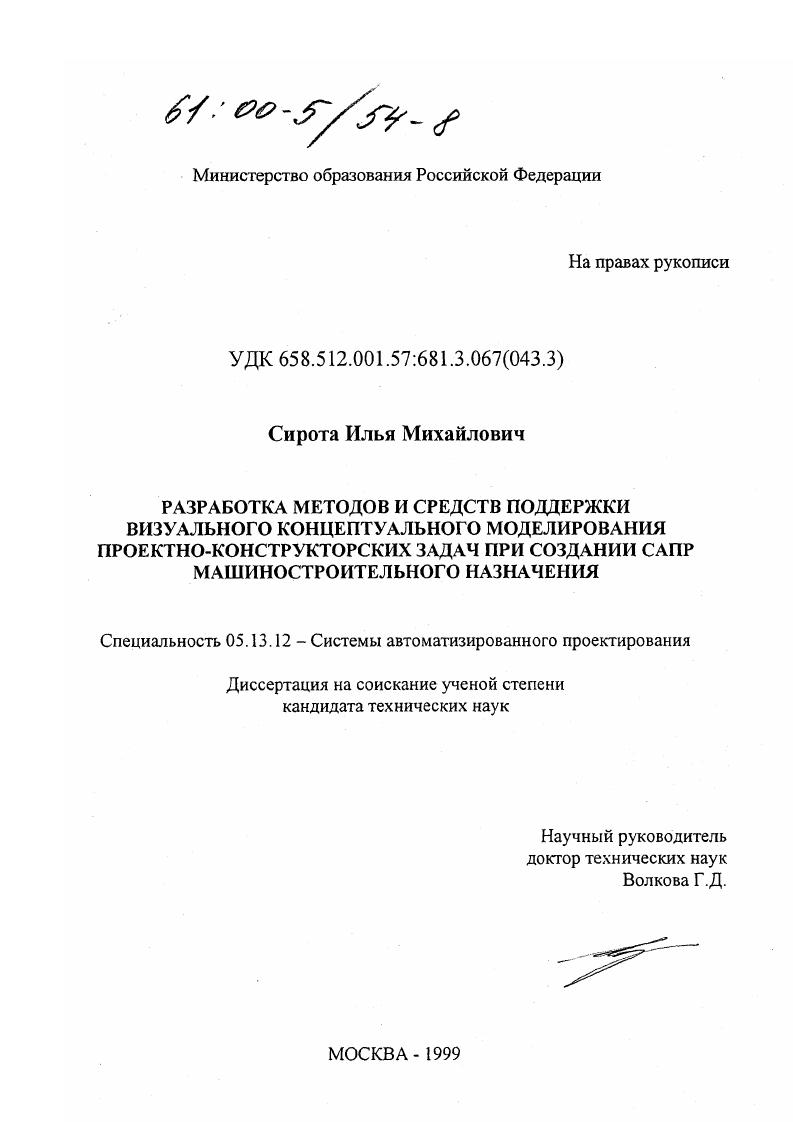

Разработка методов и средств поддержки визуального концептуального моделирования проектно-конструкторских задач при создании САПР машиностроительного назначения

• Автор: Сирота, Илья Михайлович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 199 с. : ил.

Введение . Глава 1. САПР. Предпосылки появления методик визуального моделирования . Особенности процесса проектирования . Общие положения . I0 2. Визуальные нотации . Сравнение методологий . Общие положения . Характеристики САБЕсредств . Средства анализа. Средства анализа и проектирования. Средства проектирования баз данных . Средства реинжиниринга. Средства документирования . Выводы и цель работы. Глава 2. Выводы. Разработка автоматизированной системы на основе МАИТ включает последовательное создание моделей различных компонентов системы с целью подготовки полностью проработанного представления структуры системы рис. Полученное представление или модель является программнонезависимым. Особенности САПР, отраженные в подходе к его разработке на основе МАИТ, позволяют сформулировать требования к представлениям компонентов САПР на различных этапах его создания. Сложность. Неполнота информации на начальном этапе. Отражение нескольких взаимосвязанных аспектов объекта в модели. Различные аспекты модели объекта не полностью независимы.


Возможность изменений или оптимизации модели в процессе работы. Уточнение системы знаний предметной области, происходящее в ходе общения с экспертами, приводит изменениям в моделях объектов проектирования
Проверка правильности модели возможна только при помощи эксперта предметной области. В силу перечисленных особенностей, при создании моделей объектов проектирования возникают трудности, связанные с точностью переноса знаний эксперта о предметной области в программнотехническую среду. Это может привести к необходимости значительных переделок системы на поздних стадиях ее создания, что приводит к дополнительным затратам временных и трудовых ресурсов. Структурированность. Модель системы знаний должна отражать структуру знаний о реальном объекте. Полнота и непротиворечивость. Модель системы знаний должна быть достаточно полной для того, чтобы ее можно было использовать при создании автоматизированной системы без дальнейших обращений к предметному специалисту. Составляющие модели должны быть при этом увязаны между собой. Наглядность и информативность. Выявление свойств элементов модели должно быть достаточно простым, представление элементов нести максимальное количество информации о них. Возможность проверки. Модель должна быть представлена в такой форме, по которой эксперт мог оценить правильность ее составления с точки зрения предметной области. Методологии, используемые в САБЕсистемах, характеризуются большим разнообразием, которое обусловлено различными целями и сферами применения самих методологий.
