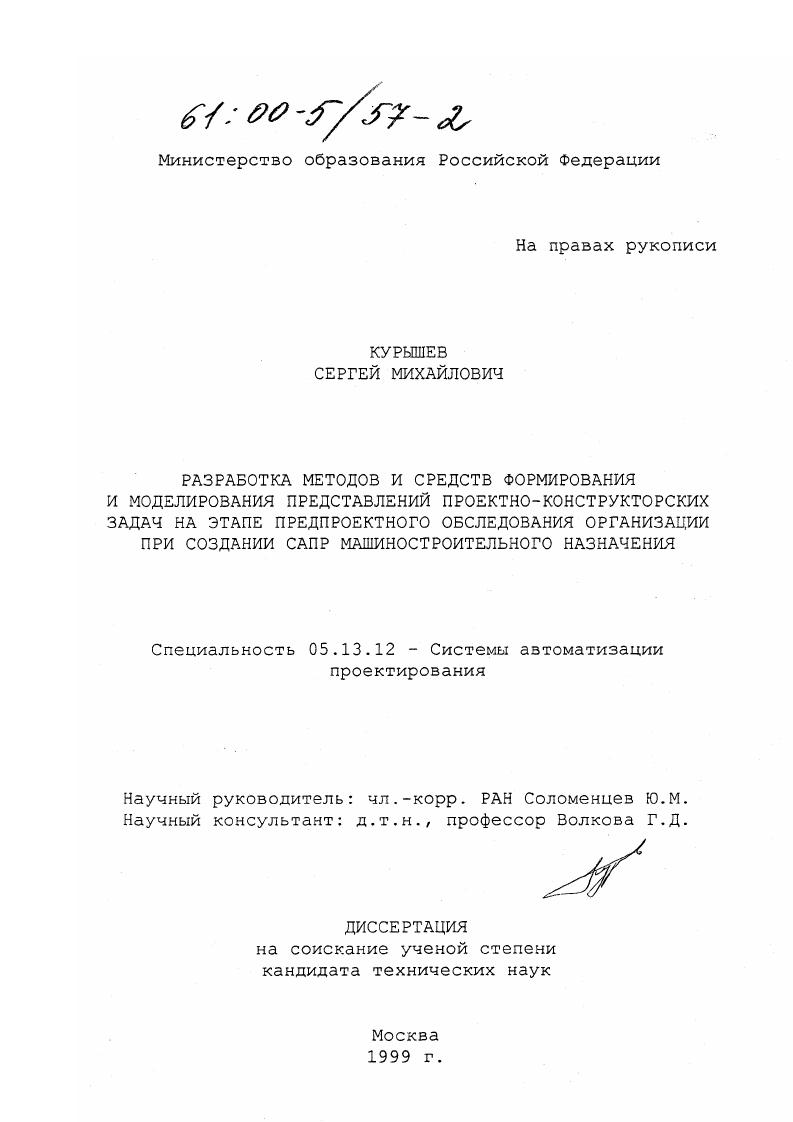

Разработка методов и средств формирования и моделирования представлений проектно-конструкторских задач на этапе предпроектного обследования организации при создании САПР машиностроительного назначения

• Автор: Курышев, Сергей Михайлович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 181 с. : ил.

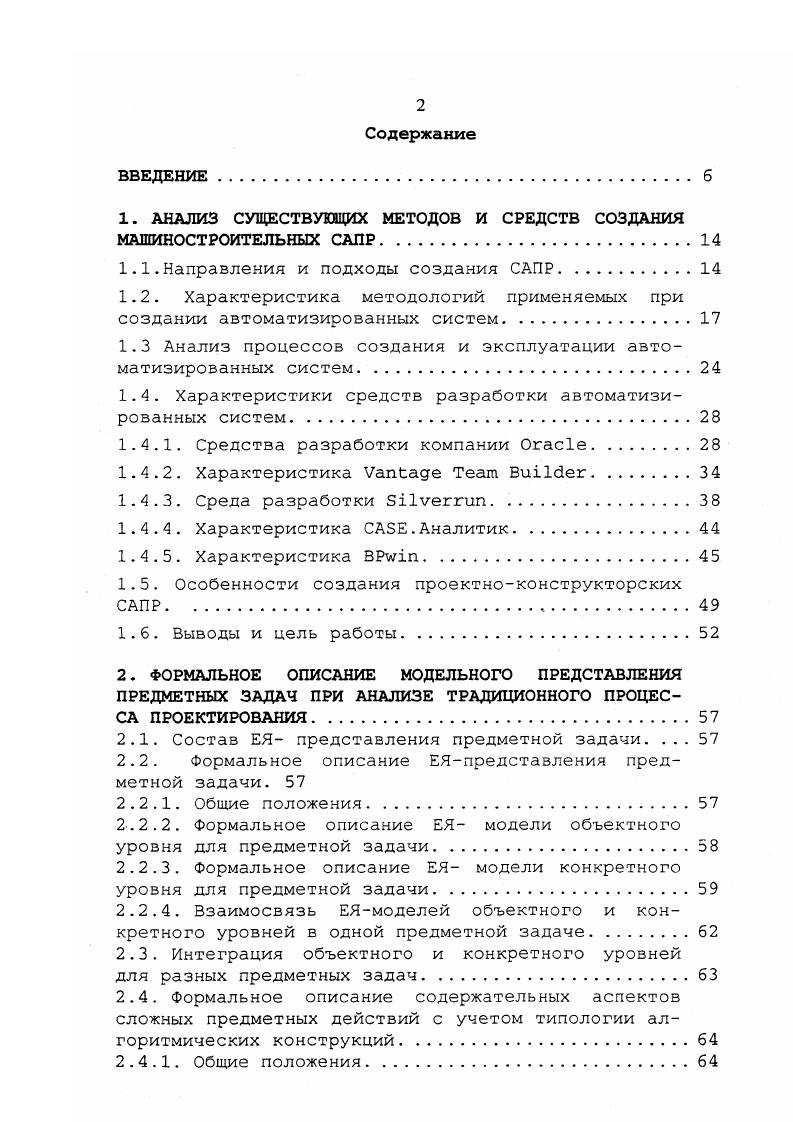

ВВЕДЕНИЕ . Направления и подходы создания САПР. Характеристика методологий применяемых при создании автоматизированных систем. Средства разработки компании . Характеристика . Аналитик. Характеристика i. Состав ЕЯ представления предметней задачи. Формальное описание ЕЯпредставления предметной задачи. Общие положения. Формальное описание ЕЯ модели объектного урозня для предметной задачи. Формальное описание ЕЯ модели конкретного уровня для предметной задачи. Взаимосвязь ЕЯмоделей объектного и конкретного уровней в одной предметной задаче. Общие положения

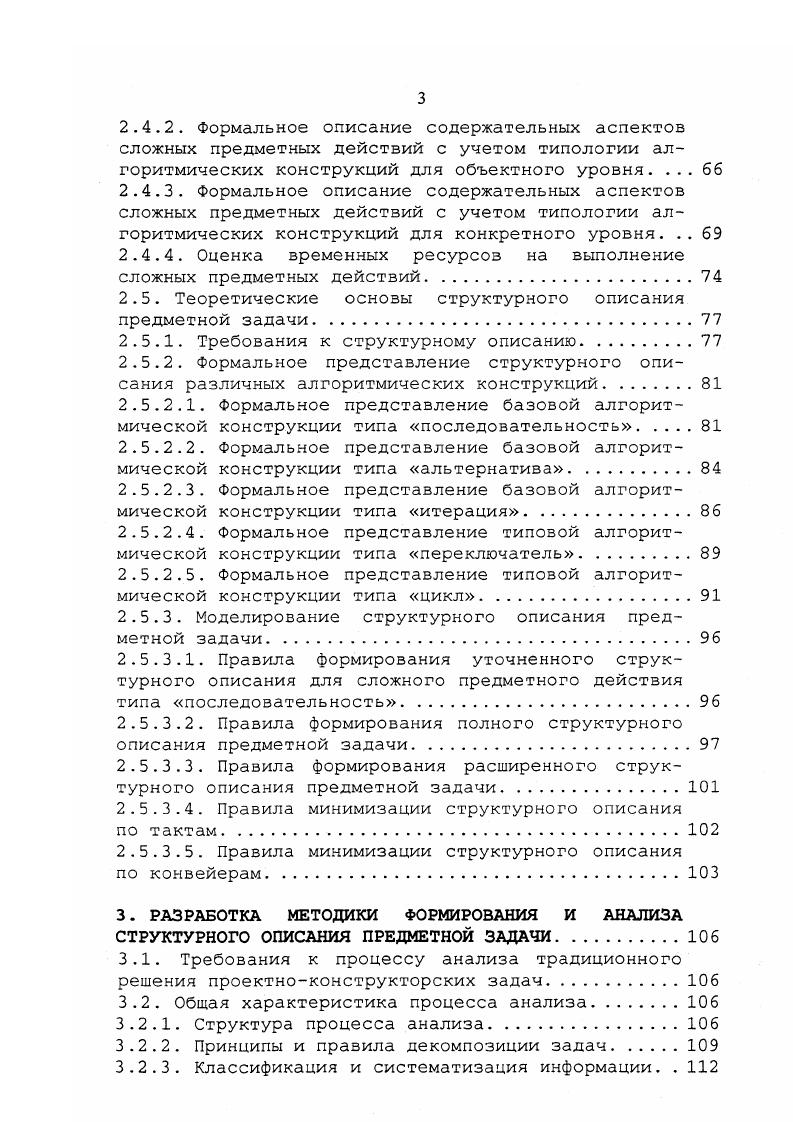

2. Формальное описание содержательных аспектов сложных предметных действий с учетом типологии алгоритмических конструкций для объектного уровня. Формальное описание содержательных аспектов сложных предметных действий с учетом типологии алгоритмических конструкций для конкретного уровня. Теоретические основы структурного описания предметной задачи. Требования к структурному описанию. Формальное представление структурного описания различных алгоритмических конструкций.


Для наглядной фиксации этих представлений используются диаграммы сущностьсвязь, где СУЩНОСТИ оформлены прямоугольниками, а СВЯЗИ ромбами, и между прямоуголь
никами и ромбами установлены именованные связи, отражающие роль СУЩНОСТИ в СВЯЗИ и количественные оценки СВЯЗИ. Таким образом, на следующем этапе моделирования организации данных з технике диаграмм выполняется фиксация множества отношений и их первичных ключей. На данном этапе также моделируются ограничения целостности данных и зозможные операции над СУЩНОСТЯМИ, СВЯЗЯМИ, АТРИБУТАМИ и ЗНАЧЕНИЯМИ. Логическое и физическое моделирование структур данных зависящих и не зависящих от доступа выполняется с ориентацией на средства реализации. Одним из основных недостатков данной методологии является то, что минимальная семантическая конструкция сущностьсвязьатрибут даже для небольших задач порождает сложное концептуальное представление о реальном мире. Методологии структурного анализа Иордана де Марко и ГейнаСарсона. Данные методологии оснозаны на идее нисходящей иерархической декомпозиции процессов. Обе методологии рассматривают потоки данных для создания графического представления требований к функциональным компонентам системы. Методологии поддерживаются традиционными методами проектирования спецификаций и обеспечивают согласованное взаимодействие аналитиков, разработчиков и пользователей системы на основе средств описания результатов анализа в виде диаграмм потоков данных, словарей данных, спецификаций задач каждого процесса системы и их алгоритмов на псевдокоде или в виде диаграмм НассиШнейдермана , , , .
