Автоматизация проектирования одежды с учетом осанки фигур с использованием трехмерных компьютерных технологий

• Автор: Пищинская, Ольга Владимировна
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Омск
• Количество страниц: 139 с. : ил.

ВВЕДЕНИЕ
ГЛАВА 1 АНАЛИЗ СОВРЕМЕННЫХ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ И ПОДХОДОВ К ПРОЕКТИРОВАНИЮ ОДЕЖДЫ НА ФИГУРЫ С НАРУШЕНИЯМИ ОСАНКИ.

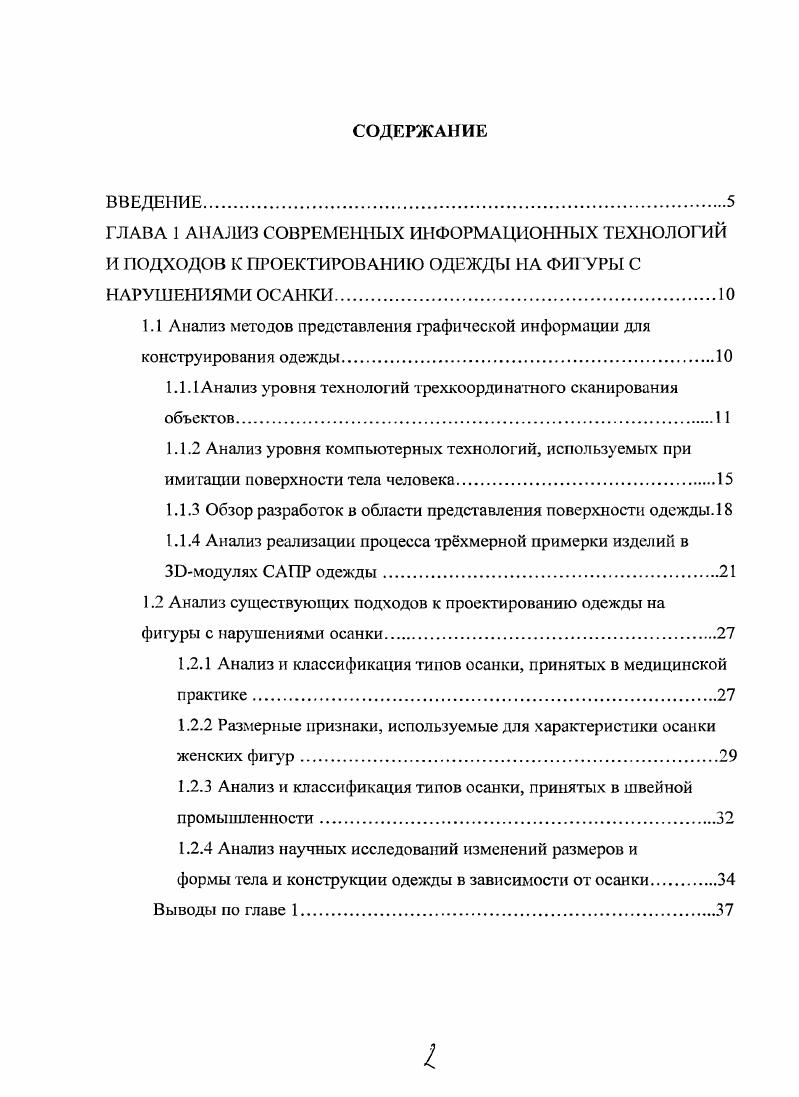

1.1 Анализ методов представления графической информации для конструирования одежды.

1.1.1 Анализ уровня технологий трехкоординатного сканирования объектов

1.1.2 Анализ уровня компьютерных технологий, используемых при имитации поверхности тела человека

1.1.3 Обзор разработок в области представления поверхности одежды.

1.1.4 Анализ реализации процесса трхмерной примерки изделий в модулях САПР одежды

1.2 Анализ существующих подходов к проектированию одежды на фигуры с нарушениями осанки

1.2.1 Анализ и классификация типов осанки, принятых в медицинской практике.

1.2.2 Размерные признаки, используемые для характеристики осанки женских фигур

1.2.3 Анализ и классификация типов осанки, принятых в швейной промышленности.

1.2.4 Анализ научных исследований изменений размеров и
формы тела и конструкции одежды в зависимости от осанки
Выводы по главе 1.

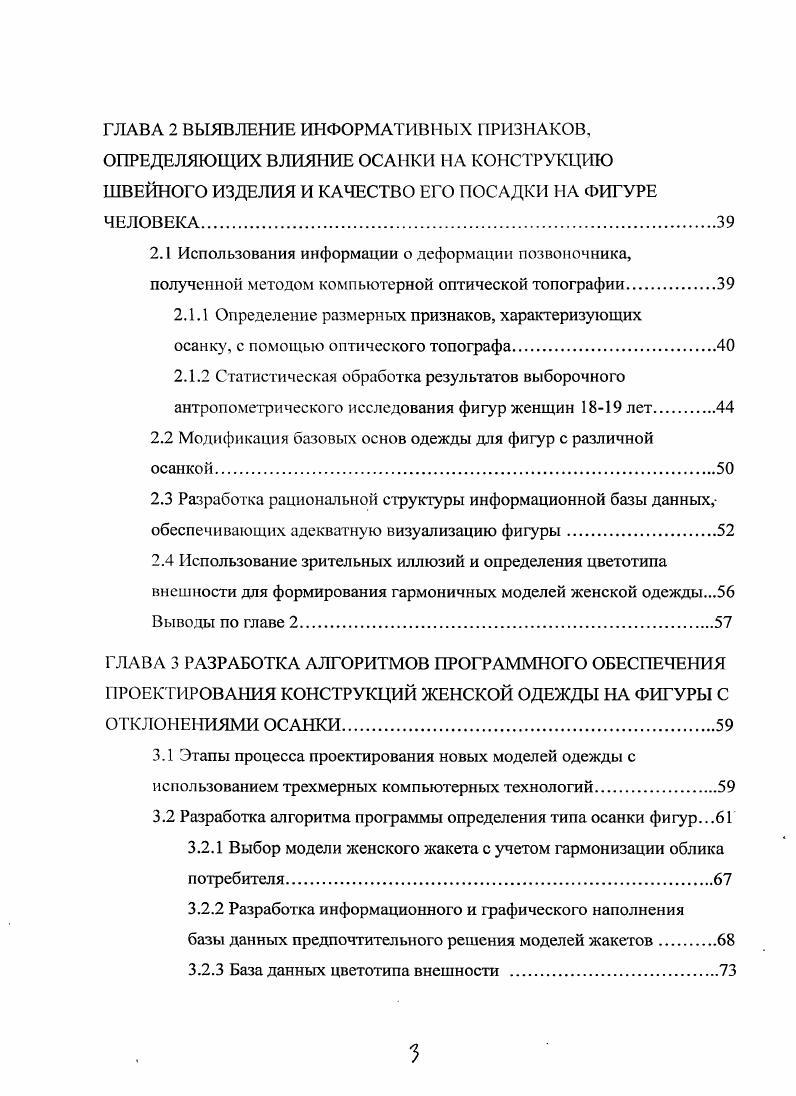

ГЛАВА 2 ВЫЯВЛЕНИЕ ИНФОРМАТИВНЫХ ПРИЗНАКОВ, ОПРЕДЕЛЯЮЩИХ ВЛИЯНИЕ ОСАНКИ НА КОНСТРУКЦИЮ ШВЕЙНОГО ИЗДЕЛИЯ И КАЧЕСТВО ЕГО ПОСАДКИ ПА ФИГУРЕ ЧЕЛОВЕКА.
2.1 Использования информации о деформации позвоночника, полученной методом компьютерной оптической топографии
2.1 Л Определение размерных признаков, характеризующих
осанку, с помощью оптического топографа
2.1.2 Статистическая обработка результатов выборочного антропометрического исследования фигур женщин лет
2.2 Модификация базовых основ одежды для фигур с различной осанкой
2.3 Разработка рациональной структуры информационной базы данных,обеспечивающих адекватную визуализацию фигуры
2.4 Использование зрительных иллюзий и определения цветотипа внешности для формирования гармоничных моделей женской одежды. Выводы по главе
ГЛАВА 3 РАЗРАБОТКА АЛГОРИТМОВ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПРОЕКТИРОВАНИЯ КОНСТРУКЦИЙ ЖЕНСКОЙ ОДЕЖДЫ НА ФИГУРЫ С ОТКЛОНЕНИЯМИ ОСАНКИ
3.1 Этапы процесса проектирования новых моделей одежды с использованием трехмерных компьютерных технологий
3.2 Разработка алгоритма программы определения типа осанки фигур.
3.2.1 Выбор модели женского жакета с учетом гармонизации облика потребителя
3.2.2 Разработка информационного и графического наполнения базы данных предпочтительного решения моделей жакетов
3.2.3 База данных цветотипа внешности .
3.3. Разработка алгоритма построения и модификации базовой
конструкции для САПР Грация
Выводы по главе
ГЛАВА 4 РАЗРАБОТКА МОДЕЛИ ПРОЦЕССА ОДЕВАНИЯ ТРЕХМЕРНОГО МАНЕКЕНА В ИЗДЕЛИЕ, ВИЗУАЛИЗАЦИЯ ПРИМЕРКИ
4.1 Определение состава и объема необходимой информации для функционирования процесса одевания цифровой модели швейного изделия на виртуальный манекен.
4.1.1 .Последовательность создания трхмерного манекена па фигуры с различной осанкой.
4.1.2 Построение дискретных моделей деталей
4.2 Разработка математического и алгоритмического обеспечения дискретизации линий контура деталей конструкции
4.3 Алгоритм сборки виртуального изделия на компьютерном манекене.
4.4 Оценка эффективности использования программного обеспечения
при внедрении результатов работы.
Выводы по главе 4.
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


НГАСУ Математика, компьютерные технологии и автоматизированные системы проектирования Новосибирск, НГАСУ, апреля, X Всероссийской научнотехнической конференции Теоретические и прикладные вопросы современных информационных технологий УланУдэ, июля, Международной конференциифоруме по стратегическим технологиям II УланБатор, Монголия, августа, Международной выставке 5я Международная ярмарка изобретений 1I, Сеул, Республика Корея, декабря . Практические результаты работы были апробированы и внедрены на предприятии ООО Венусита г. Новосибирск, где получили положительную оценку. Также разработки используются в учебном процессе Новосибирского технологического института Московского государственного университета дизайна и технологии. Публикации. Основные положения, выводы и результаты диссертации опубликованы в работах, представленных в автореферате диссертации. Структура и объем работы. Диссертационная работа состоит из введения, четырех глав, заключения, списка литературы и приложений, изложена на 7 страницах, содержит рисунка, таблиц, 7 приложений. Библиографический список содержит 7 наименований. ЗОмодулях существующих САПР одежды. Важная роль при построении разверток деталей изделий с использованием САПР одежды отводится графической информации, которая формируется путем построения геометрических моделей. Существующие средства и системы моделирования позволяют отображать пространственные объекты в виде трехмерных геометрических моделей, которые подразделяются на каркасные или проволочные модели, поверхностные модели, объемные твердотельные модели или модели сплошных тел. Для представления тканого материала на виртуальном манекене наиболее подходящими являются каркасные или поверхностные модели, поскольку толщина одного слоя швейного материала мала по сравнению с другими размерами одежды, и ею можно пренебречь. Каркасные модели представляют собой совокупность точек вершин поверхности, соединенных ребрами. Графическая поверхность описывается множеством отдельных точек, принадлежащих этой поверхности. Для целей конструирования более подходит каркасное представление поверхности тела и одежды. Поэтому для целей конструирования одежды представление манекенов и швейных изделий как каркасных поверхностей в виде полигональных сетей наиболее целесообразно для упрощения дальнейшей работы с этими моделями. Поэтому целесообразно модели объектов, созданные в твердотельном и оболочковом представлении, тесселировать, т. Таким образом, полученную любым способом виртуальную модель одежды возможно и желательно представить с помощью современных программных средств машинной графики в виде триангуляционной сети. Одним из перспективных способов получения информации о пространственном объекте, является трехкоординатное сканирование. Б настоящий момент на рынке присутствует множество систем для получения трехмерных координат тела человека, включающих сканирующее устройство и соответствующее программное обеспечение, постоянный спрос на них объясняется развитием технологии трехмерного проектирования виртуальных манекенов и одежды. Для того чтобы сделать любой аналоговый объект в том числе и тело человека, одежду доступным для вычислительной техники, необходимо перевести его в цифровую форму. А для того, чтобы визуализировать результат работы программы, необходимо представить его хотя бы в псевдоаналоговом виде 6. Современные технологии сканирования позволяют в автоматизированном режиме выполнить оба эти этапа. Вследствие этого при проектировании одежды широкое развитие получили методы бесконтактного снятия координат тела человека. Все они базируются на принципах фотограмметрии. Фотограмметрический метод позволяет определить положение и размеры плоского или пространственного объекта по его изображению, полученному с помощью какойлибо оптической системы. Оптические системы, как правило, реализуют два метода теневой метод и метод контроля в отраженном свете. В первом случае измеряются размеры тени от предмета, во втором измеряются амплитуднофазовые характеристики отраженного света, по которым определяются параметры размещения цифрового изображения в пространстве. Эти принципы успешно реализованы в многочисленных установках трехкоординатного сканирования 7. Однако продолжается дальнейшее усовершенствование.
