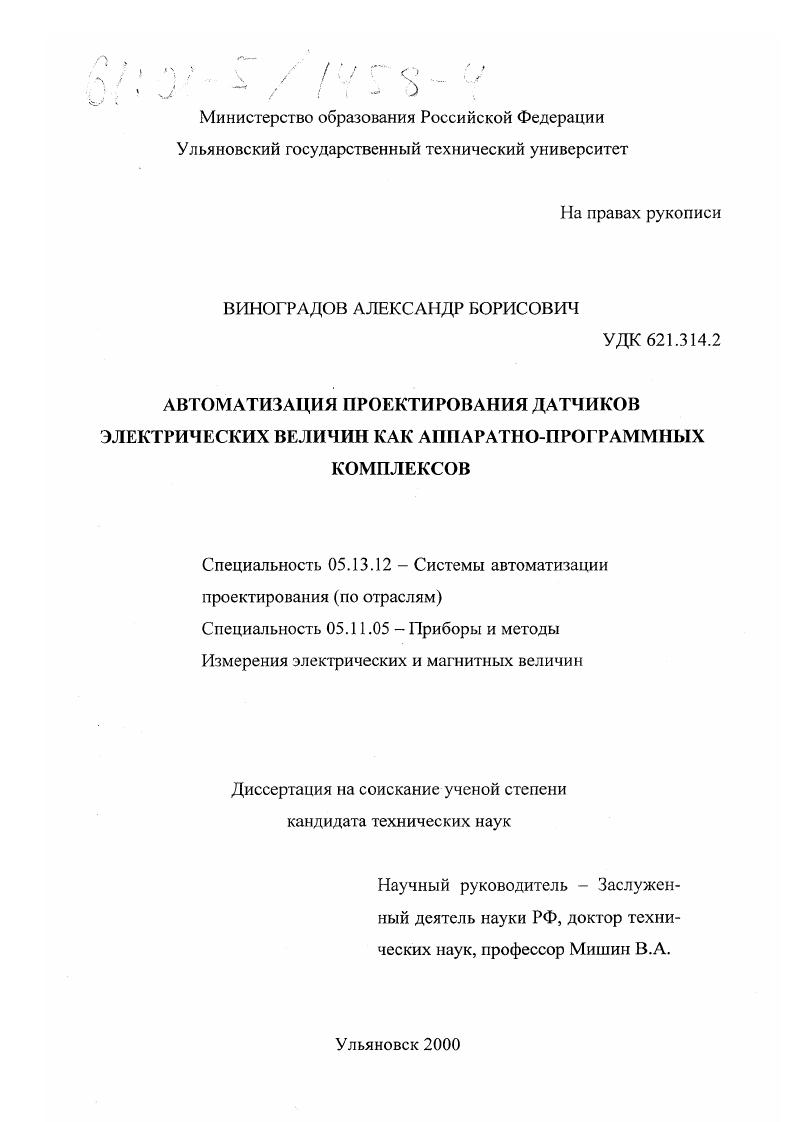

Автоматизация проектирования датчиков электрических величин как аппаратно-программных комплексов

• Автор: Виноградов, Александр Борисович
• Шифр специальности: 05.13.12, 05.11.05
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Ульяновск
• Количество страниц: 265 с. : ил.

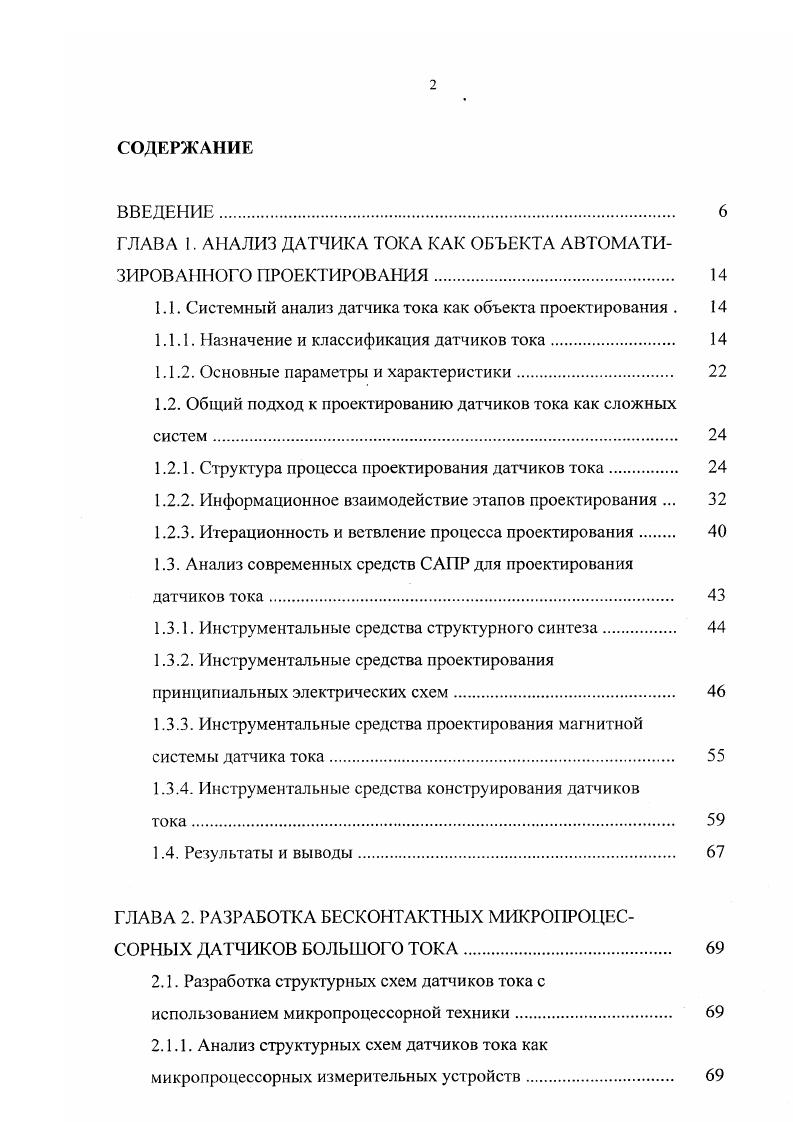

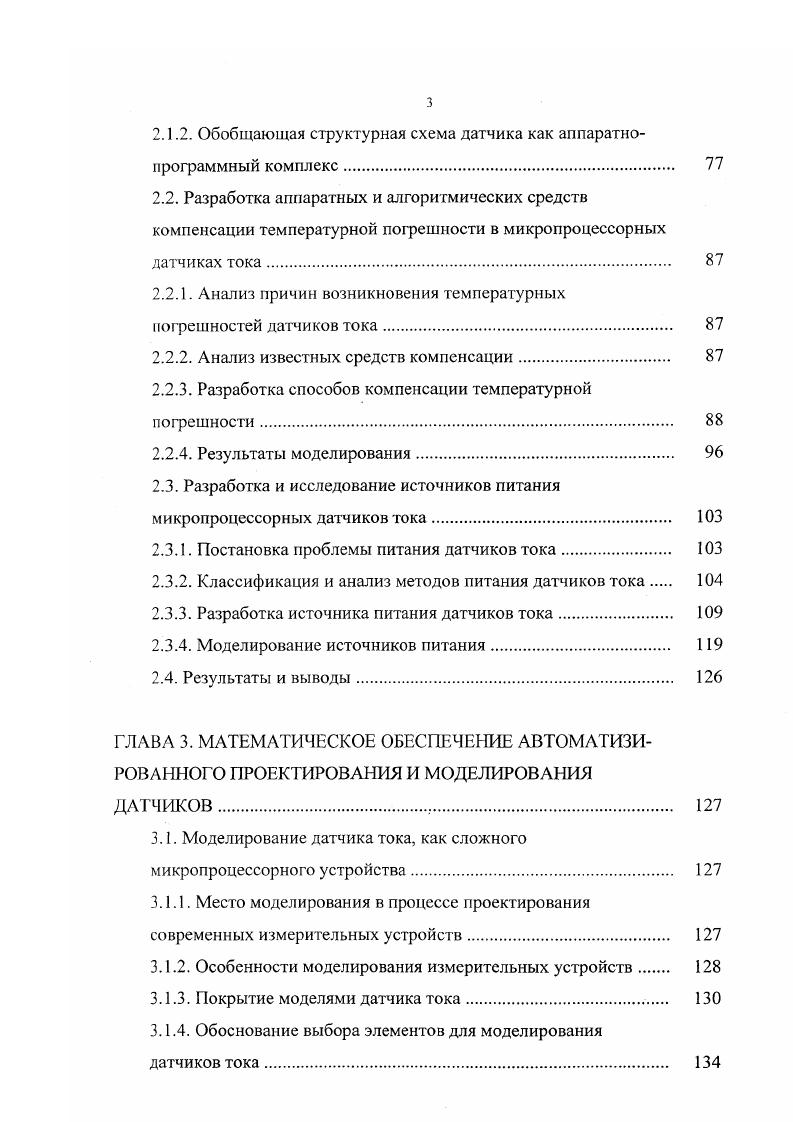

ГЛАВА I. Системный анализ датчика тока как объекта проектирования . Общий подход к проектированию датчиков тока как сложных систем. Информационное взаимодействие этапов проектирования . Инструментальные средства структурного синтеза. Инструментальные средства проектирования магнитной системы датчика тока. ГЛАВА 2. Разработка аппаратных и алгоритмических средств компенсации температурной погрешности в микропроцессорных датчиках тока. Анализ известных средств компенсации. Разработка способов компенсации температурной по1решности. Результаты моделирования. Разработка и исследование источников питания микропроцессорных датчиков тока. Разработка источника питания датчиков тока. Моделирование источников питания. ГЛАВА 3. МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ И МОДЕЛИРОВАНИЯ ДАТЧИКОВ. Моделирование датчика тока, как сложного микропроцессорного устройства. Место моделирования в процессе проектирования современных измерительных устройств. Покрытие моделями датчика тока.

При этом решается одна из достаточно сложных задач установление наи

меньшего набора основных показателей устройства, которые определяют его качество. Эти показатели называют внешними или выходными параметрами устройства. Более полным является представление процесса проектирования в виде последовательности следующих этапов . Внешнее проектирование составление ТЗ. Концептуальное проектирование выбор метода и способа измерения, типа устройства обработки измерительной информации, способа питания. Структурное проектирование. Функциональное проектирование разработка принципиальных электрических схем датчика и программного обеспечения МП. Конструкторское проектирование разработка отдельных элементов конструкции и корпуса датчика. На состав и организацию этапов проектирования оказывают влияние особенности датчиков больших токов. Рассмотрим некоторые из них. Широкий спектр физических явлений, которые можно использовать для измерения электрического тока магнитооптические, электромагнитные, термомагнитные, магниторезонансные, электрометрические, электромеханические. Разработчику необходимо владеть большим объемом информации из разных областей физики. Необходимость учета при проектировании характеристик и взаимного влияния объекта измерения, среды измерения и объекта проектирования 1. Проектирование датчиков для трехфазных сетей осложнено тем, что однозначное определение параметров поля системы проводов достаточно трудоемко. Надо также отметить, что токопроводы имеют разнообразную конструкцию и размеры, что делает практически невозможным предусмотреть все варианты магнитных систем ДТ.
