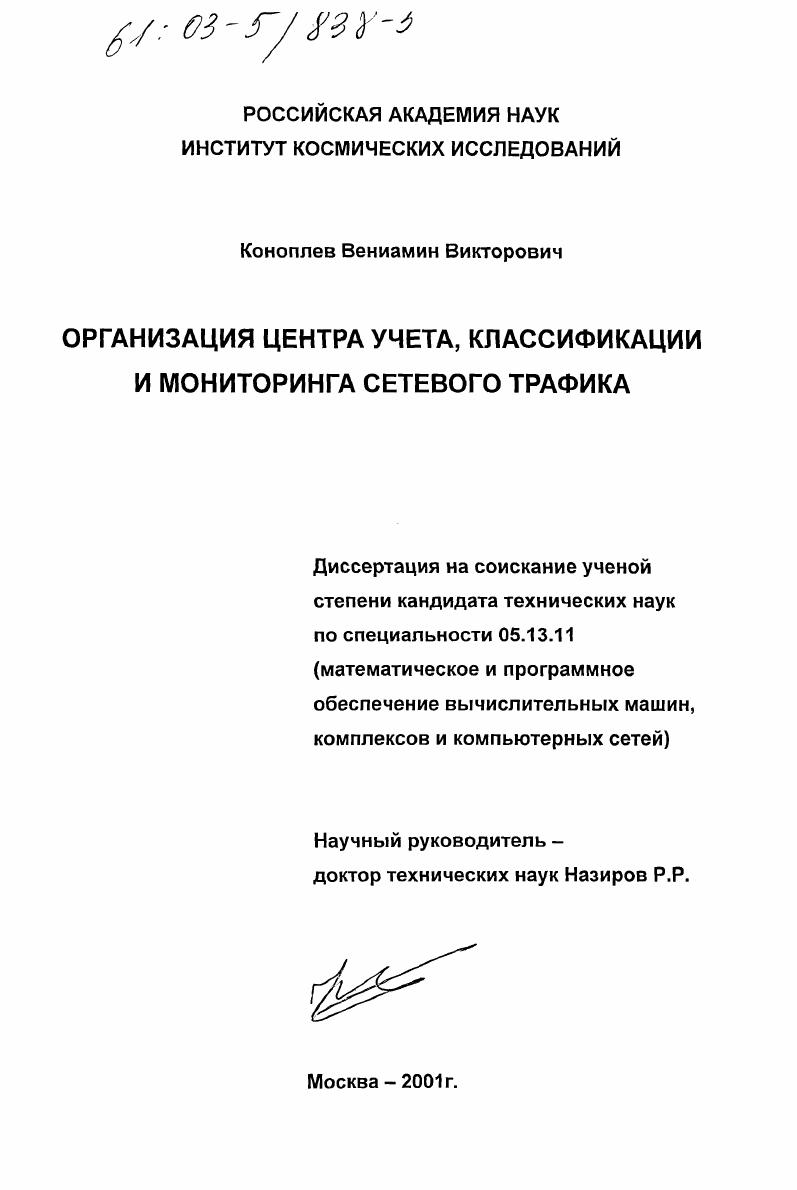

Организация центра учета, классификации и мониторинга сетевого трафика

• Автор: Коноплев, Вениамин Викторович
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 108 с. : ил

Оглавление

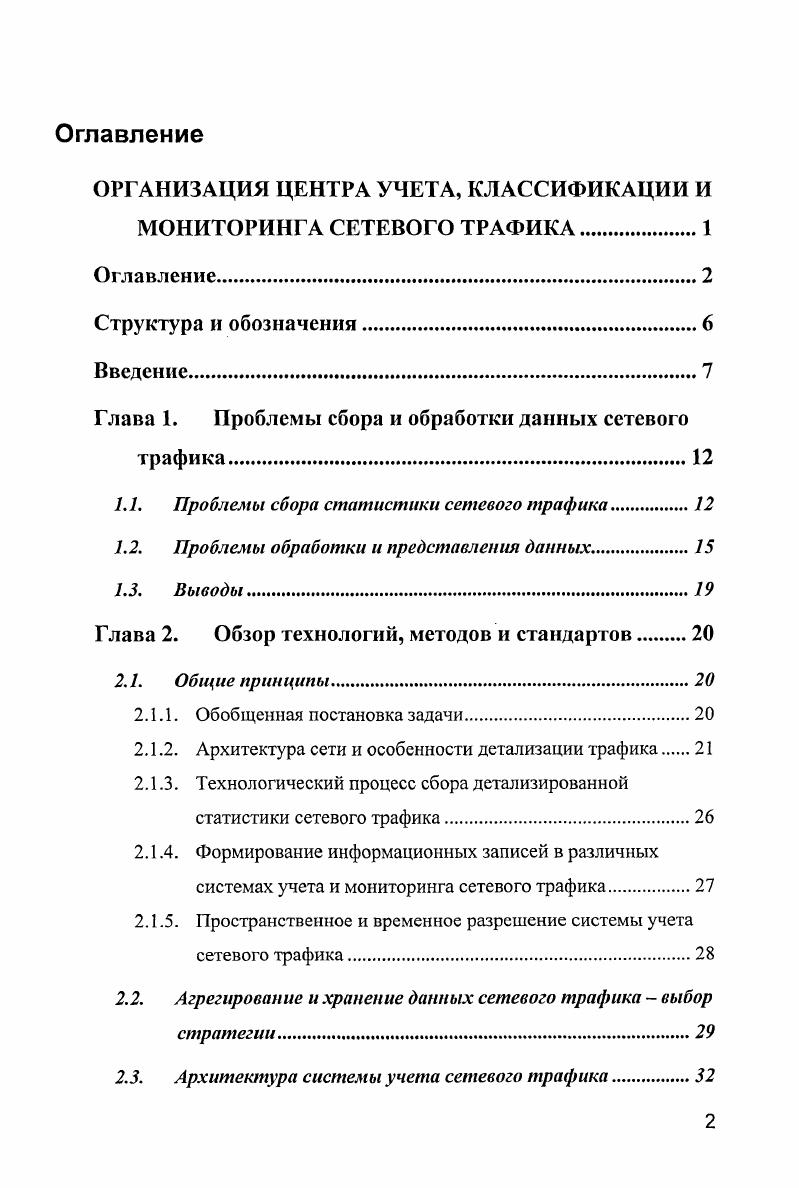

ОРГАНИЗАЦИЯ ЦЕНТРА УЧЕТА, КЛАССИФИКАЦИИ И МОНИТОРИНГА СЕТЕВОГО ТРАФИКА

Оглавление

Структура и обозначения

Введение

Глава 1. Проблемы сбора и обработки данных сетевого трафика

1.1. Проблемы сбора статистики сетевого трафика.

1.2. Проблемы обработки и представления данных

1.3. Выводы.

Глава 2. Обзор технологий, методов и стандартов

2.1. Общие принципы.

2.1.1. Обобщенная постановка задачи.
2.1.2. Архитектура сети и особенности детализации трафика.
2.1.3. Технологический процесс сбора детализированной статистики сетевого трафика
2.1.4. Формирование информационных записей в различных системах учета и мониторинга сетевого трафика
2.1.5. Пространственное и временное разрешение системы учета сетевого трафика.
2.2. Агрегирование и храпение данных сетевого трафика выбор
стратегии.
2.3. Архитектура системы учета сетевого трафика.

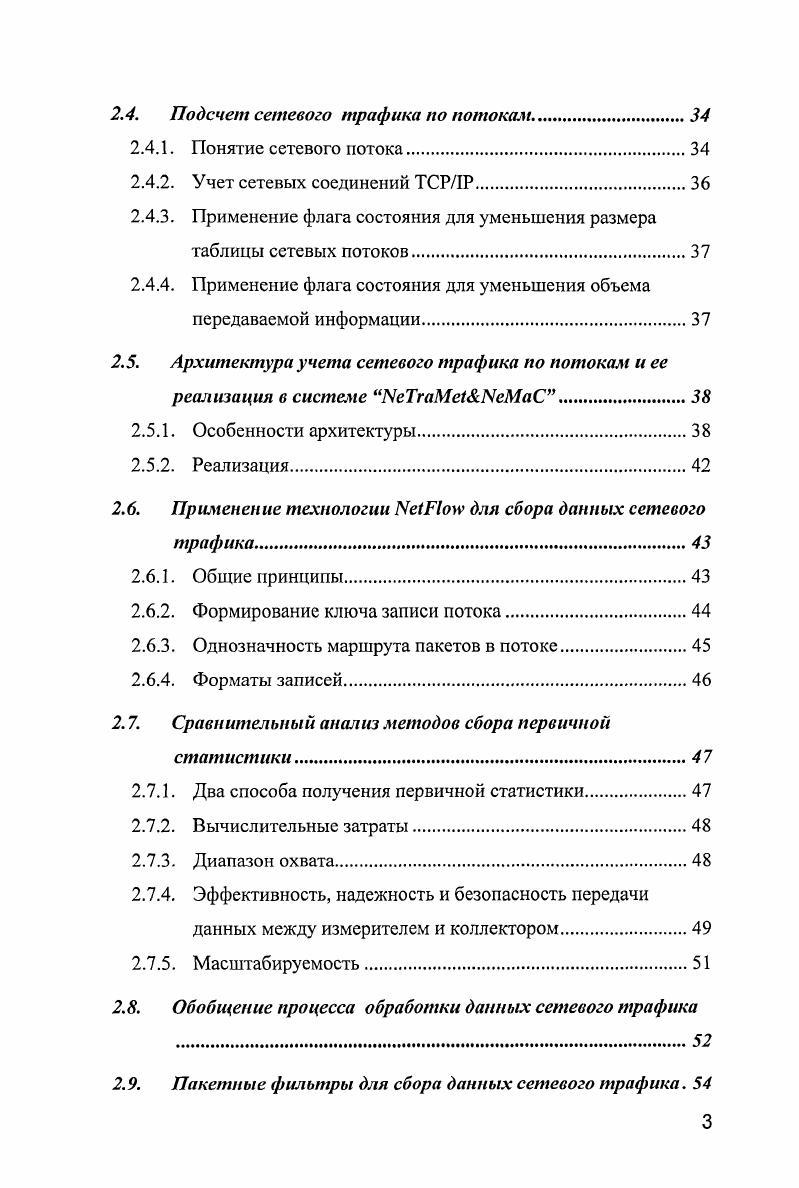

2.4. Подсчет сетевого трафика по потокам.
2.4.1. Понятие сетевого потока
2.4.2. Учет сетевых соединений I.
2.4.3. Применение флага состояния для уменьшения размера
таблицы сетевых потоков
2.4.4. Применение флага состояния для уменьшения объема
передаваемой информации
2.5. Архитектура учета сетевого трафика по потокам и ее
реализация в системе
2.5.1. Особенности архитектуры
2.5.2. Реализация.
2.6. Применение технологии для сбора данных сетевого
трафика
2.6.1. Общие принципы.
2.6.2. Формирование ключа записи потока.
2.6.3. Однозначность маршрута пакетов в потоке
2.6.4. Форматы записей
2.7. Сравнительный анализ методов сбора первичной
статистики.
2.7Л. Два способа получения первичной статистики.
2.7.2. Вычислительные затраты.
2.7.3. Диапазон охвата
2.7.4. Эффективность, надежность и безопасность передачи
данных между измерителем и коллектором.
2.7.5. Масштабируемость.
2.8. Обобщение процесса обработки данных сетевого трафика
2.9. Пакетные фильтры для сбора данных сетевого трафика .
2 Планировщики процессов в ОС IX и сложности
реализации задач режима реального времени
2 Выводы
Глава 3. Организация системы
ЗА. Общая архитектура системы.
3.2. Информационная модель представления данных сетевого
трафика
3.2.1. Особенности информационной модели
3.2.2. Классификация информационных записей.
3.2.3. Представление информации в базе данных.
3.3. Подсистема первичной обработки данных сетевого
трафика
3.3.1. Компоненты системы.
3.3.2. Алгоритм работы монитора задач.
3.3.3. Процесс загрузки правил и сбора данных.
3.3.4. Агрегирование пакетных заголовков в первичные
информационные записи
3.3.5. Организация набора правил первичной обработки
3.4. Модуль обнаружения и обработки дублированных пакетов .
3.4.1. Предпосылки
3.4.2. Описание работы фильтра
3.4.3. Ограничения модели.
3.4.4. Механизм упорядочения точек перехвата
3.4.5. Архитектура и алгоритм.
3.4.6. Выбор параметров и оценка размеров буфера задержки
3.4.7. Реализация.
5.5. Модуль вторичной обработки данных сетевого трафика
3.5.1. Загрузка и начальное агрегирование данных.
3.5.2. Классификация по удаленному региону.
3.5.3. Удаление устаревшей информации
3.6. Интерфейс для доступа к данным.
3.7. Группы пользователей и авторизация доступа.
3.8. Выводы.
Глава 4. Реализация системы в сети КОСМОС,
результаты испытаний.
4.1. Реализация системы.
4.2. Используемая платформа и типовые данные по загрузке
4.3. Пример локализации источников трафика на соединении
1К1М91Х
4.4. Выводы.
Заключение
Основные результаты работы.
Научная новизна.
Практическая и научная полезность результатов.
Публикации.
Список литературы
