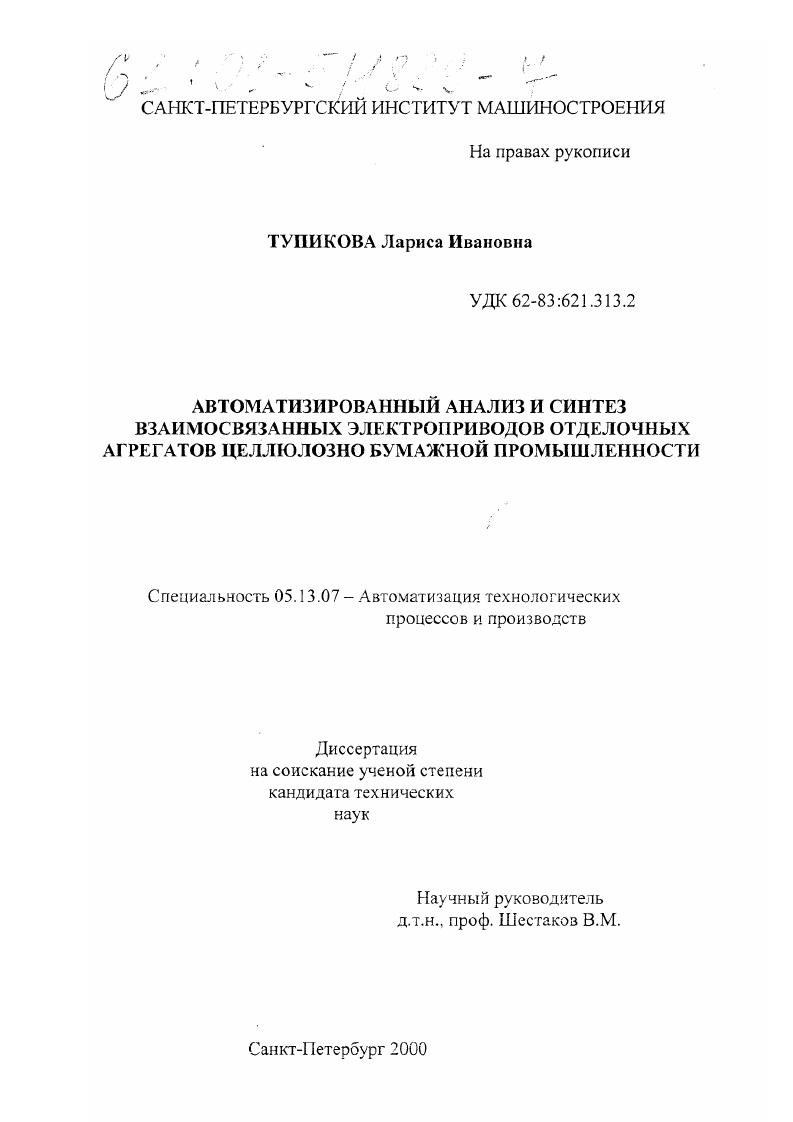

Автоматизированный анализ и синтез взаимосвязанных электроприводов отделочных агрегатов целлюлозно-бумажной промышленности

• Автор: Тупикова, Лариса Ивановна
• Шифр специальности: 05.13.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Санкт-Петербург
• Количество страниц: 179 с. : ил.

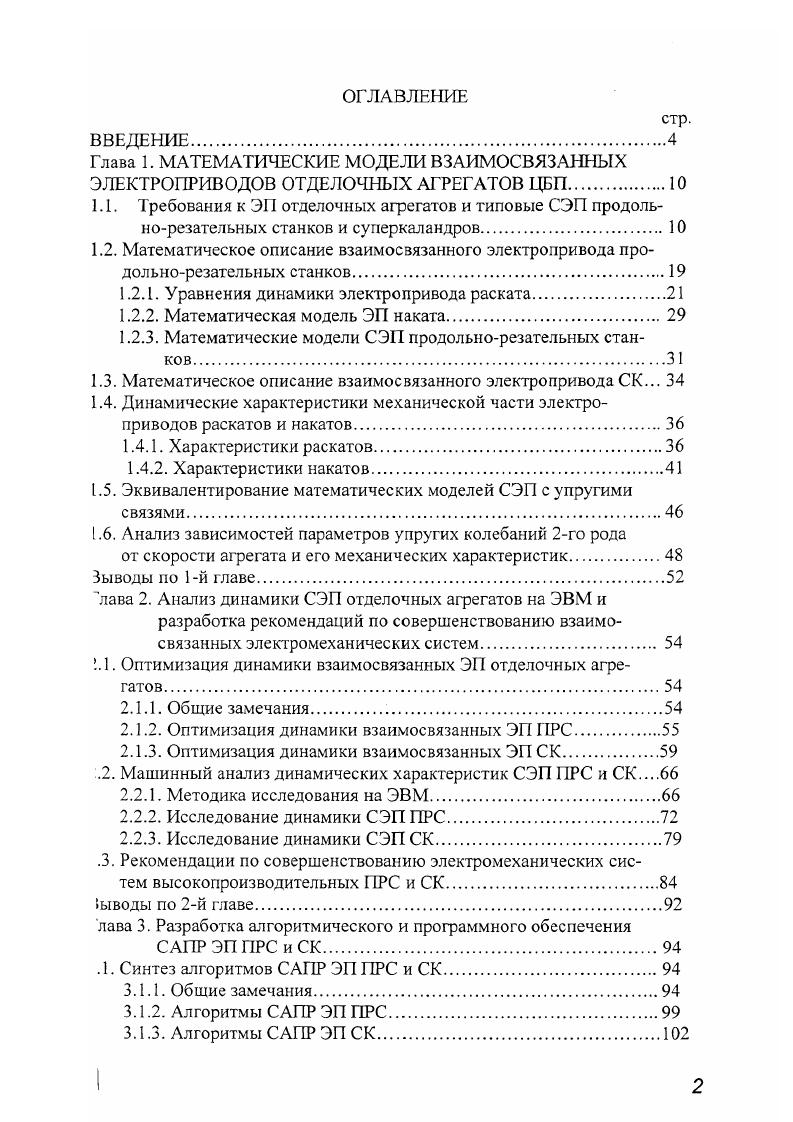

1.1. Требования к ЭП отделочных агрегатов и типовые СЭП продольнорезательных станков и суперкаландров
1.2. Математическое описание взаимосвязанного электропривода продольнорезательных станков

1.2.1. Уравнения динамики электропривода раската.

1.2.2. Математическая модель ЭП наката.

1.2.3. Математические модели СЭП продольнорезательных станков.

1.3. Математическое описание взаимосвязанного электропривода СК.

1.4. Динамические характеристики механической части электроприводов раскатов и накатов

1.4.1. Характеристики раскатов.

1.4.2. Характеристики накатов

1.5. Эквивалентарование математических моделей СЭП с упругими связями

1.6. Анализ зависимостей параметров упругих колебаний 2го рода

от скорости агрегата и его механических характеристик
Зыводы по 1й главе
лава 2. Анализ динамики СЭП отделочных агрегатов на ЭВМ и разработка рекомендаций по совершенствованию взаимосвязанных электромеханических систем
1. Оптимизация динамики взаимосвязанных ЭП отделочных агрегатов
2.1.1. Общие замечания.
2.1.2. Оптимизация динамики взаимосвязанных ЭП ПРС
2.1.3. Оптимизация динамики взаимосвязанных ЭП СК
.2. Машинный анализ динамических характеристик СЭП ПРС и СК
2.2.1. Методика исследования на ЭВМ
2.2.2. Исследование динамики СЭП ПРС.
2.2.3. Исследование динамики СЭП СК
.3. Рекомендации по совершенствованию электромеханических систем высокопроизводительных ПРС и СК
ыводы по 2й главе
лава 3. Разработка алгоритмического и программного обеспечения
САПР ЭП ПРС и СК.
.1. Синтез алгоритмов САПР ЭП ПРС и СК.
3.1.1. Обшие замечания.
3.1.2. Алгоритмы САПР ЭП ПРС.
3.1.3. Алгоритмы САПР ЭП СК2
3.2. Построение программного обеспечения САПР ЭП ПРС и СК
3.3. Направления практического использования разработанной САПР.Л
3.3.1. Апробация программного обеспечения САПР
3.3.2. Методологические аспекты использования разработанной САПР в оболочках унифицированных систем.
Выводы по 3й главе.
Заключение.
Литература


В электроприводе ландра применена АСРС с датчиком скорости ДС1 тахогенератором и гулятором скорости РС и подчиненным контуром тока якоря с датчи
ком ДЯ2 и регулятором тока РЯ2 РС и РЯ2 выполняются обычно пропорционально интегральными ПИ. Электропривод периферического наката включает двигатель Д, соединенный через редуктор Р2 с рабочим валом РВ, который в свою очередь вращает наматываемый тамбур бумаги Т2. Основной задачей привода является поддержание заданного натяжения бумажного полотна между каландром и накатом как при установившейся скорости, так и в процессах пуска и торможения СК. С этой целью привод наката оснащается АСРН полотна, чаще всего прямого действия, что обусловлено весьма широким изменением параметров. АСРН имеет контуры регулирования внутренний контур тока якоря с датчиком тока ДЯ3 и ПИ регулятором тока РЯ3, средний контур скорости с датчиком скорости ДС2 тахогенератором и ПИ регулятором скорости РС2 и внешний контур натяжения бумажного полотна с датчиком натяжения ДН2 прессдуктором и ПИ регулятором натяжения РН2. Скорость электропривода задается с помощью напряжения иу, поступающего с задатчика скорости СК задатчика интенсивности. Напряжение изн2 определяет заданное натяжение полотна между каландром и накатом. При этом РН2 играет роль корректора, и его выходное напряжение изменяется в пределах 2 5 от значения иу. Электромеханические объекты управления агрегатами бумагоделаельного производства характеризуются весьма сложными структурами, месте с тем, анализируя эти структуры, можно заметить, что они состоят з ряда типовых модулей.
