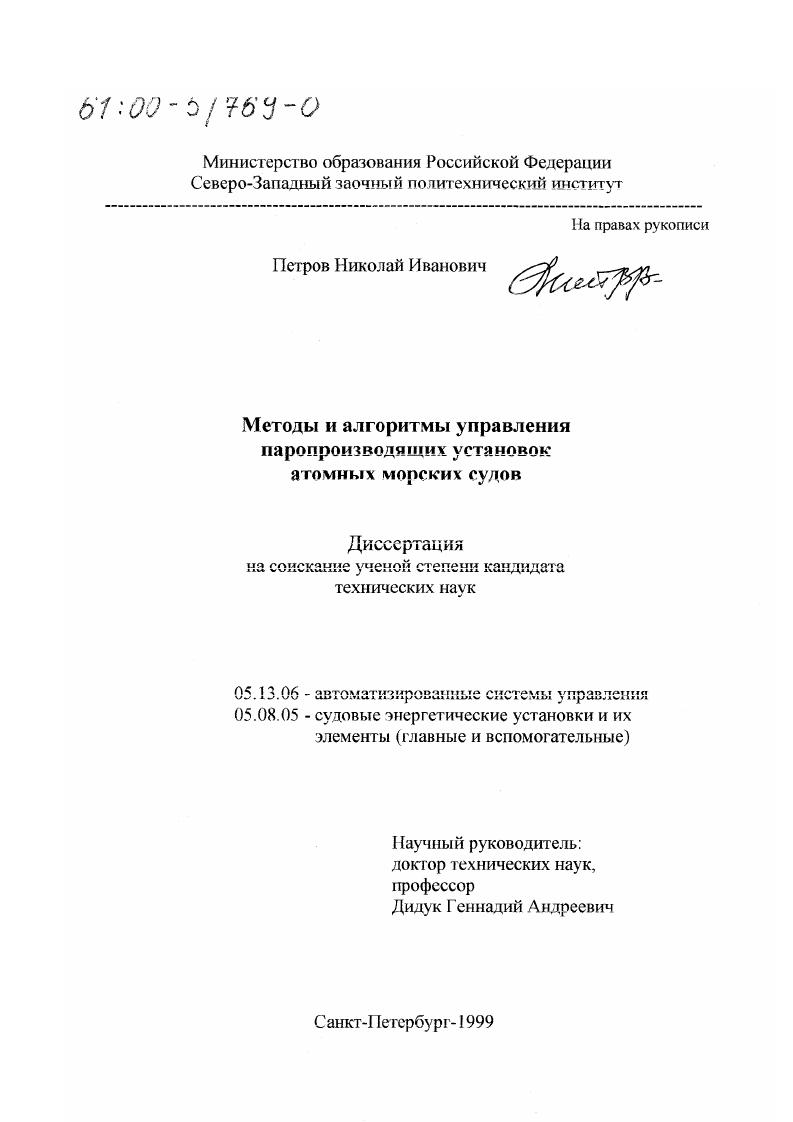

Методы и алгоритмы управления паропроизводящих установок атомных морских судов

• Автор: Петров, Николай Иванович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 200 с. : ил.

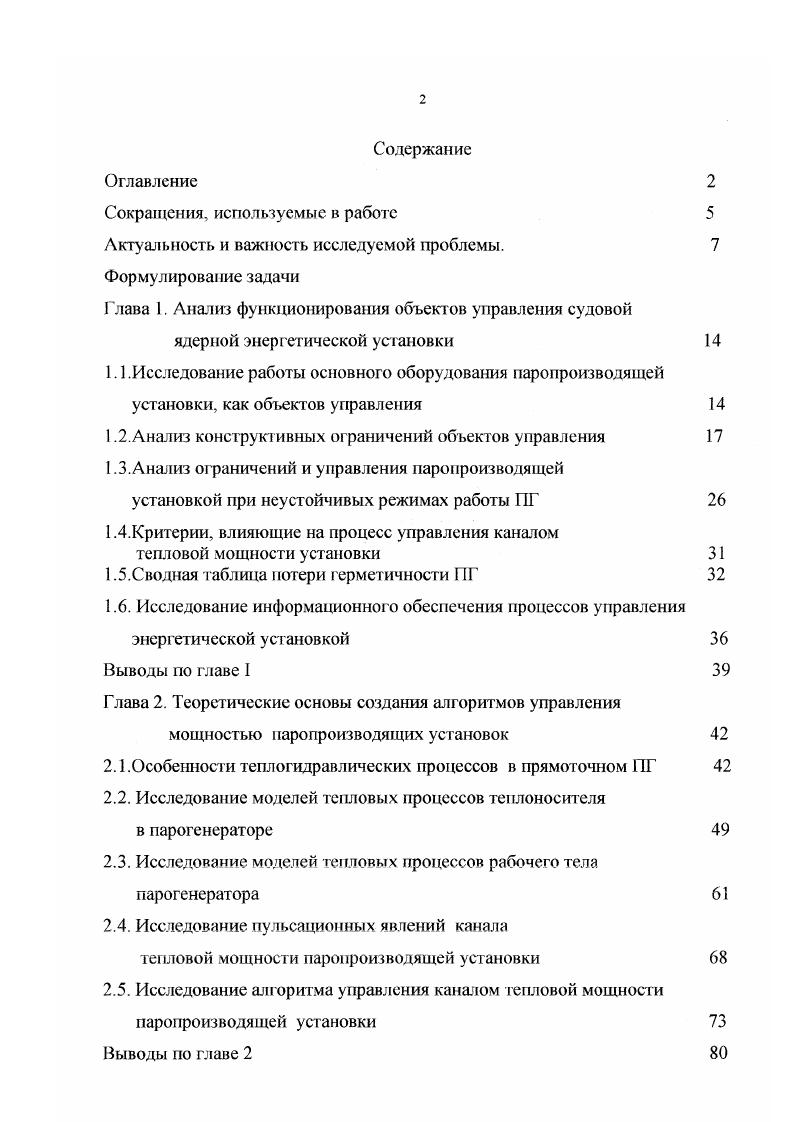

Актуальность и важность исследуемой проблемы. Глава 1. Глава 2. Выводы по главе 2

Глава 3. Глава 4. Выводы по главе 4 7

Па рис. Принцип работы ЯЭУ по такой схеме реактор имеет замкнутый кон гур, внутри которою циркулирует теплоноситель вода высокой чистоты под давлением. Циркуляция теплоносителя I контура осуществляется с помощью ЦНПК бессалыгикового типа с электродвигателем, работающим в среде I контура. Теплоноситель, охладив тепловыделяющие элементы активной зоны реактора, поступает в ПГ, где охлаждается рабочим телом водой II кот ура и снова поступает на прием ЦНПК. Для поддержания постоянного давления при разных режимах работы установки к I контуру подключаются КД и баллоны ГВД с азотом. ППУ. При вводе ППУ в КД устанавливается определенный минимальный уровень воды I контура, с одной стороны, и газовая подушка от баллонов ГВД с другой стороны. В процессе разорева уровень воды в КД повышается, а давление в I контуре достигает рабочих значений. Пар из ПГ подается на паротурбинную установку.


При вводе ППУ в КД устанавливается определенный минимальный уровень воды I контура, с одной стороны, и газовая подушка от баллонов ГВД с другой стороны. В процессе разорева уровень воды в КД повышается, а давление в I контуре достигает рабочих значений. Пар из ПГ подается на паротурбинную установку. Из конденсаторов ГТГ и ВТГ вода насосами прокачивается через ИФ, в которых она доводится до требуемых норм по ионному составу, а затем посту пает деаэратор, где вода распыляется через форсунки и подогревается паром, отработавшим во вспомогательных механизмах. Растворенный в воде II контура кислород выделяется и удаляется в атмосферу. Очищенная от растворенных газов и подогретая вода из деаэратора подается к питательным насосам, и затем через узел регулирования мощности ППУ в Г. Таким образом, ПГ является связывающим звеном энергетической установки и должен соответствовать высоким техническим требованиям обеспечения необходимой мощности ЯЭУ с одной стороны и исключения радиоактивного загрязнения рабочего тела II контура с другой стороны. Наибольшее влияние на конструкцию, техникоэкономические свойства и эксплуатацию ГТГ оказывают принцип циркуляции рабочего тела и тип теплоносителя. Эти факторы определяют массогабаритиые характеристики, конструкцию и надежность ПГ 1,2, 5, , , . В настоящее время в судовых ЯЭУ получили применение прямоточные ПГ с протоком рабочего тела внутри трубной системы, а теплоносителя в межтрубном пространстве. Это позволило уменьшить габариты и массу Г по сравнению с другими типами.
