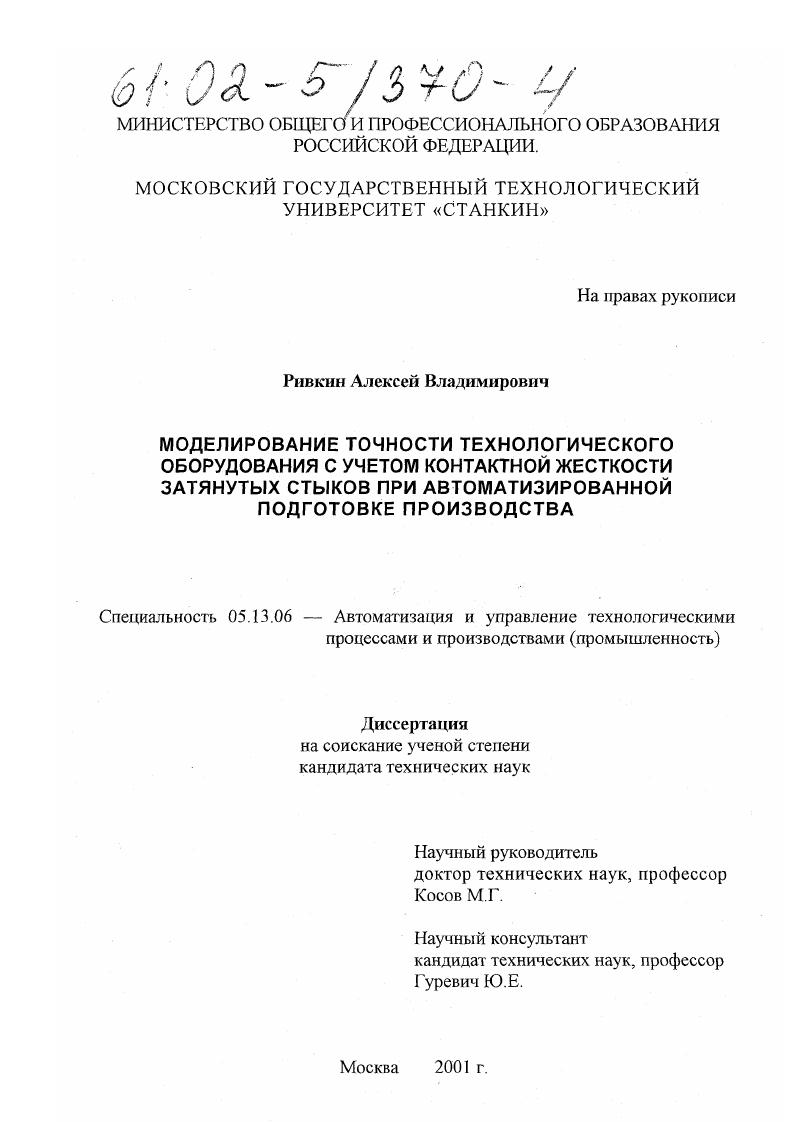

Моделирование точности технологического оборудования с учетом контактной жесткости затянутых стыков при автоматизированной подготовке производства

• Автор: Ривкин, Алексей Владимирович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 155 с.

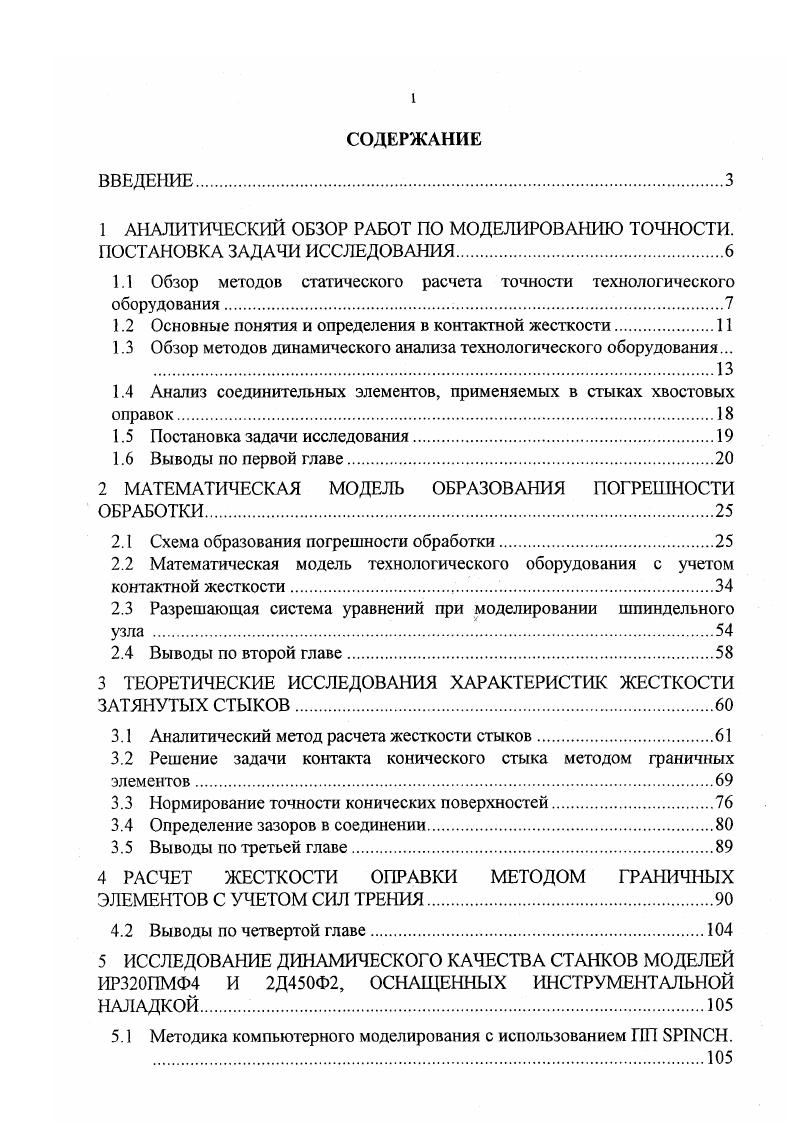

1 АНАЛИТИЧЕСКИЙ ОБЗОР РАБОТ ПО МОДЕЛИРОВАНИЮ ТОЧНОСТИ. ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1 Обзор методов статического расчета точности технологического оборудования.

1.2 Основные понятия и определения в контактной жесткости

1.3 Обзор методов динамического анализа технологического оборудования.

1.4 Анализ соединительных элементов, применяемых в стыках хвостовых оправок

1.5 Постановка задачи исследования.

1.6 Выводы по первой главе.

2 МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ОБРАЗОВАНИЯ ПОГРЕШНОСТИ ОБРАБОТКИ

2.1 Схема образования погрешности обработки

2.2 Математическая модель технологического оборудования с учетом контактной жесткости.

2.3 Разрешающая система уравнений при моделировании шпиндельного узла

2.4 Выводы по второй главе.
3 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ХАРАКТЕРИСТИК ЖЕСТКОСТИ ЗАТЯНУТЫХ СТЫКОВ.
3.1 Аналитический метод расчета жесткости стыков.
3.2 Решение задачи контакта конического стыка методом граничных элементов
3.3 Нормирование точности конических поверхностей
3.4 Определение зазоров в соединении.
3.5 Выводы по третьей главе
4 РАСЧЕТ ЖЕСТКОСТИ ОПРАВКИ МЕТОДОМ ГРАНИЧНЫХ ЭЛЕМЕНТОВ С УЧЕТОМ СИЛ ТРЕНИЯ
4.2 Выводы по четвертой главе.
5 ИССЛЕДОВАНИЕ ДИНАМИЧЕСКОГО КАЧЕСТВА СТАНКОВ МОДЕЛЕЙ ИР0ПМФ4 И 2Д0Ф2, ОСНАЩЕННЫХ ИНСТРУМЕНТАЛЬНОЙ НАЛАДКОЙ
5.1 Методика компьютерного моделирования с использованием ГГП 8РШСН.
. 5

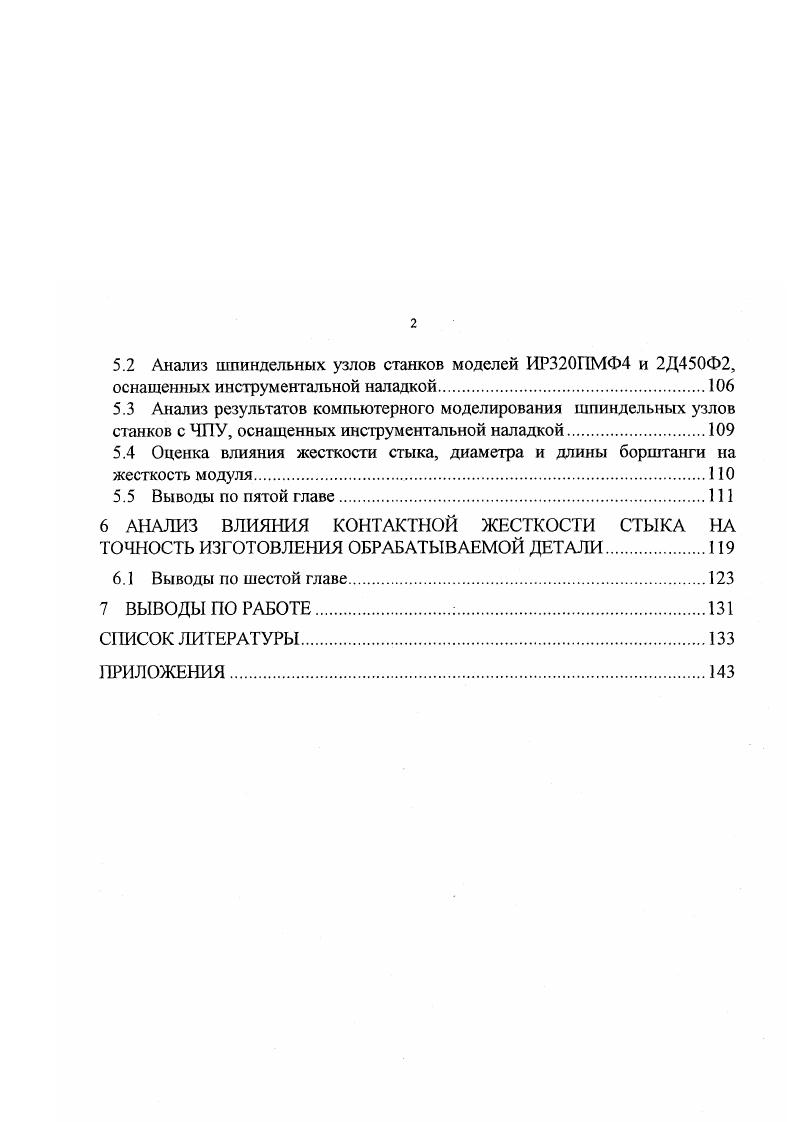

5.2 Анализ шпиндельных узлов станков моделей ИР0ПМФ4 и 2Д0Ф2, оснащенных инструментальной наладкой
5.3 Анализ результатов компьютерного моделирования шпиндельных узлов станков с ЧПУ, оснащенных инструментальной наладкой.
5.4 Оценка влияния жесткости стыка, диаметра и длины борштанги на жесткость модуля
5.5 Выводы по пятой главе
6 АНАЛИЗ ВЛИЯНИЯ КОНТАКТНОЙ ЖЕСТКОСТИ СТЫКА НА ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ ОБРАБАТЫВАЕМОЙ ДЕТАЛИ
6.1 Выводы по шестой главе.
7 ВЫВОДЫ ПО РАБОТЕ
СПИСОК ЛИТЕРАТУРЫ


К настоящему времени опубликовано большое количество работ, посвященных изучению динамики технологического оборудования в целом, динамических характеристик отдельных систем, механизмов технологического оборудования различных типов. Это работы В. Л. Вейца, М. Д. Генкина, Ю. И. Городецкого, М. А. Есаяна, В. В. Зарса, В. В. Каминской, С. С. Кедрова, Б. Л. Коробочкина, Н А. Кочинева, Э. Ф. Кушнера, Б. В. Никитина, А. Г. Павлова, В. П. Попова, В. И. Локтева, Ю. Н. Санкина, О. П. Трифонова, Пуша, Хомякова, ГГМ. Чернявского и многих других отечественных и иностранных ученых. Фундаментальным исследованием быстропротекающих процессов в станках является работа В. А. Кудинова , который при оценке динамической устойчивости рассматривает станок как многоконтурную замкнутую систему, учитывающую процессы резания, трения и процессы в двигателе рис. При анализе динамических систем наиболее удобны так называемые частотные методы. В этом случае применяются частотные динамические характеристики, определяемые при изменении входной координаты во времени по закону гармонических колебаний. Частота о этих колебаний варьируется теоретически от нуля до бесконечности, а практически в пределах интересующего диапазона частот, который называют рабочим. Зависимость отношения амплитуд колебаний выходной и входной координат от частоты дает амплитудночастотную характеристику АЧХ зависимость фазы колебаний фазовую частотную характеристику ФЧХ совмещение этих двух характеристик амплитуднофазовую частотную характеристику АФЧХ . Для АФЧХ, являющейся наиболее полной частотной характеристикой, границы области работоспособности формируются следующим образом .
