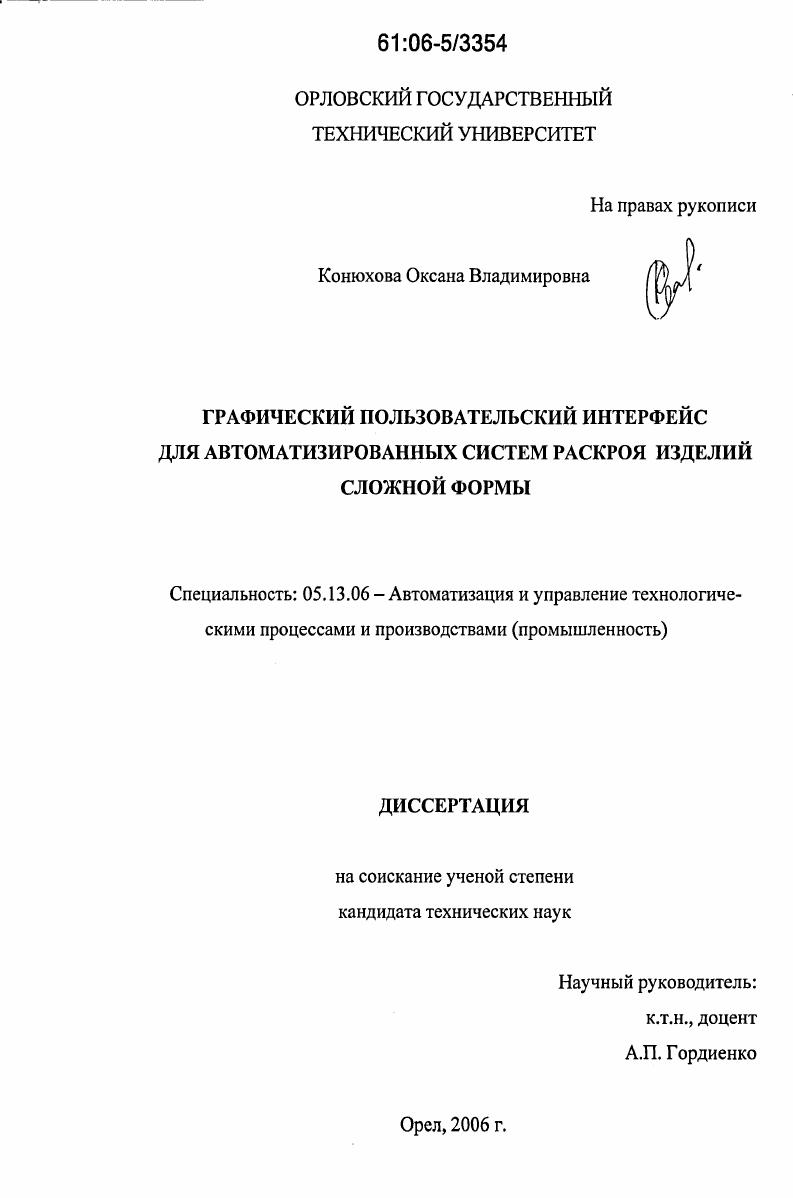

Графический пользовательский интерфейс для автоматизированных систем раскроя изделий сложной формы

• Автор: Конюхова, Оксана Владимировна
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Орел
• Количество страниц: 170 с. : ил.

1 Анализ методов и инструментальных средств разработки графического пользовательского интерфейса для автоматизированных систем раскроя швейных изделий
1.1 Анализ требований к графическому пользовательскому интерфейсу автоматизированных систем раскроя швейных изделий
1.2 Методы анализа требований к графическому пользовательскому интерфейсу автоматизированных систем раскроя
1.3 Языки спецификаций графического пользовательского интерфейса для автоматизированных систем раскроя

1.3Л Унифицированный язык моделирования ЦМЬ

1.3.2 Нотация действий пользователя иАИ

1.3.3 Нотация взаимодействующих последовательных процессов Хоара

1.4 Анализ систем управления интерфейсом пользователя для автоматизированных систем раскроя
1.4.1 Классификация инструментальных средств разработки пользовательского интерфейса

1.4.2 Модели систем управления интерфейсом пользователя

1.4.2.1 Модели, лежащие в основе пользовательского интерфейса

1.4.2.2 Фазы диалога, реализованные системой управления интерфейсом пользователя
1.4.2.3 Модель системы управления интерфейсом пользователя, основанная на знаниях
1.4.3 Модель системы управления интерфейсом пользователя для разработки пользовательского интерфейса для графических редакторов
1.5 Выводы по первой главе
2 Система разработки графического пользовательского интерфейса для автоматизированных систем раскроя швейных изделий
2.1 Требования к инструментальной системе разработки графического пользовательского интерфейса для автоматизированных систем раскроя швейных изделий
2.2 Оценка качества графического пользовательского интерфейса для автоматизированных систехМ раскроя швейных изделий
2.3 Структура системы разработки графического интерфейса пользователя для автоматизированных систем раскроя швейных изделий
2.4 Система анализа требований
2.4.1 Синтаксис языка анализа задач
2.4.2 Семантические правила перехода
2.5 Система проектирования графического пользовательского интерфейса
2.5.1 Синтаксис языка спецификации графического пользовательского интерфейса
2.5.2 Семантика язык спецификации графического пользовательского интерфейса
2.6 Система управления графическим пользовательским интерфейсом
2.7 Методика проектирования графического пользовательского интерфейса
2.8 Выводы по второй главе
3 Реализация инструментальных средств разработки графического пользовательского интерфейса
3.1 Разработка транслятора с языка анализа задач
3.1.1 Лексические конструкции языка анализа задач
3.1.2 Синтаксические конструкции языка анализа задач
3.1.3 Промежуточное представление
3.2 Трансляция с языка действий пользователя на язык взаимодействующих последовательных процессов Хоара
3.2.1 Структура добавляемой в абстрактное синтаксическое дерево информации для получения описания графического пользовательского интерфейса на языке действий пользователя
3.2.2 Структуры данных для хранения информации о процессах и событиях
3.3 Реализация исполняющей системы системы времени прогона
3.3.1 Реализация взаимодействующих последовательных процессов в виде функций расширенного лямбдаисчисления
3.3.2 Абстрактная БЕСОмашина
3.4 Выводы по третьей главе
4. Разработка графического пользовательского интерфейса автоматизированной системы раскладки лекал швейных изделий
4.1 Построение дерева целей для раскладки лекал в автоматизированной системе раскладки лекал Конструктор
4.2 Описание задач на языке действий пользователя
4.3 Оценка эффективности разработки графического пользовательского интерфейса
4.4 Направления дальнейших исследований
4.5 Выводы по четвертой главе
Основные результаты и выводы Литература
Приложение А Регулярные выражения, описывающие лексику языка спецификации требований, для генератора Ьех
Приложение Б Контекстно свободная грамматика, описывающая синтаксис языка спецификации требований, для генератора Уасе Приложение В Документация по внедрению результатов диссертационного исследования
Введение


Совершенство АСР лекал позволяет сократить время на формирование раскладки, процент межлекальных выпадов при раскрое и чаще всего связывается с эффективностью прикладных программ. Сокращение выпадов хотя бы на 1 2 дает немедленный и явный экономический эффект 4. В этом случае эффективность работы АСР лекал сложной конфигурации будет зависеть не только от совершенства прикладных программ, но и от дружественности качества графического пользовательского интерфейса ГПИ подсистемы АСР, через которую осуществляется взаимодействие пользователя с прикладными программами. Таким образом, стабильность функционирования швейной АСР базируется на способности персонала к началу эффективного использования системы в течение самого короткого периода адаптации. Кроме того, система должна быть очень надежна и проста в использовании. Последние параметры связаны с тем, насколько сильно методы работы с АСР отличаются от базовых принципов конструирования и создания раскладок деталей швейных изделий. Компьютерные аспекты системы должны быть наиболее прозрачными и концентрировать на себе минимальное внимание операторов. Работа компьютера и программного обеспечения должна подчиняться представлениям оператора о выполняемой работе, а не наоборот. Кроме того, операторы не должны испытывать неудобств, связанных со сбоями в поведении АСР в ответ на их действия 1. Для определения роли ГПИ при автоматизированной укладке лекал сложной конфигурации рассмотрим технологический процесс укладки лекал в АСР в рамках автоматизированной системы раскроя Конструктор 5. После выбора модели изделия запускается АСР лекал Конструктор, первое окно которой содержит список раскладок если они имеются с параметрами ширины, длины раскладки и коэффициента межлекальных потерь. Кроме того, можно построить новую раскладку, используя для этого соответствующую команду, или сменить модель, для создания раскладки, загрузив требуемый файл. Ширина м. Длина м. Коэф. Рисунок 1. Создание новой раскладки или редактирование выбранной из списка имеющейся раскладки двойным щелчком мыши по названию раскладки переводит АСР лекал в режим подготовки раскладки к укладке лекал. Если раскладка редактируется, соответствующее окно АСР в режиме подготовки лекал к укладке содержит параметры редактируемой раскладки название раскладки, желаемый коэффициент межлекальных потерь, ширина материала, зазор между лекалами. Кроме того, можно задать раппорт рисунка полоска или клетка с указанием размеров отступа от края и ширины полосы или отступа от края и размеры клетки по умолчанию устанавливается вид рисунка гладь. Ниже располагаются фактические рассчитанные параметры длина раскладки, реальный коэффициент межлекальных потерь, общее количество лекал и деталей в раскладке, общая площадь лекал раскладки. Далее располагается перечень лекал модели с указанием размера, роста, количества одинаковых лекал и конфигурации лекала. Например, для модели детского платья при редактировании уже имеющейся раскладки окно подсистемы укладки лекал в режиме подготовки раскладки к укладке лекал выглядит, как показано на рисунке 1. Коэффициент межлекальных потерь . Ширина материала 0. Зазор между лекалами 2 мм. Получили коэффициент потерь . Ом. Участвует в раскладке 6 лекал 6 деталей. Общая площадь 0. Лекала РАЗМЕР РОСТ Кол. Спинка правая 8 1
Готов
Рисунок 1. В данном режиме оператор может ввести изменить выше указанные параметры раскладки, причем в любом порядке отредактировать выбранное лекало добавить новое из того же самого комплекта, удалить из раскладки, отредактировать параметры изменить раскладкувыполнить укладку лекал вывести на печать саму раскладку или спецификацию каждого лекала, или информацию о раскладке. Каждое лекало характеризуется пятью параметрами размером, ростом, полнотой, количеством и конфигурацией вариантами расположения на ткани относительно долевой линии. Кроме того, может указываться величина отклонения лекала от долевой в градусах. Окно редактирования параметров лекала модели детского платья представлено на рисунке 1.
