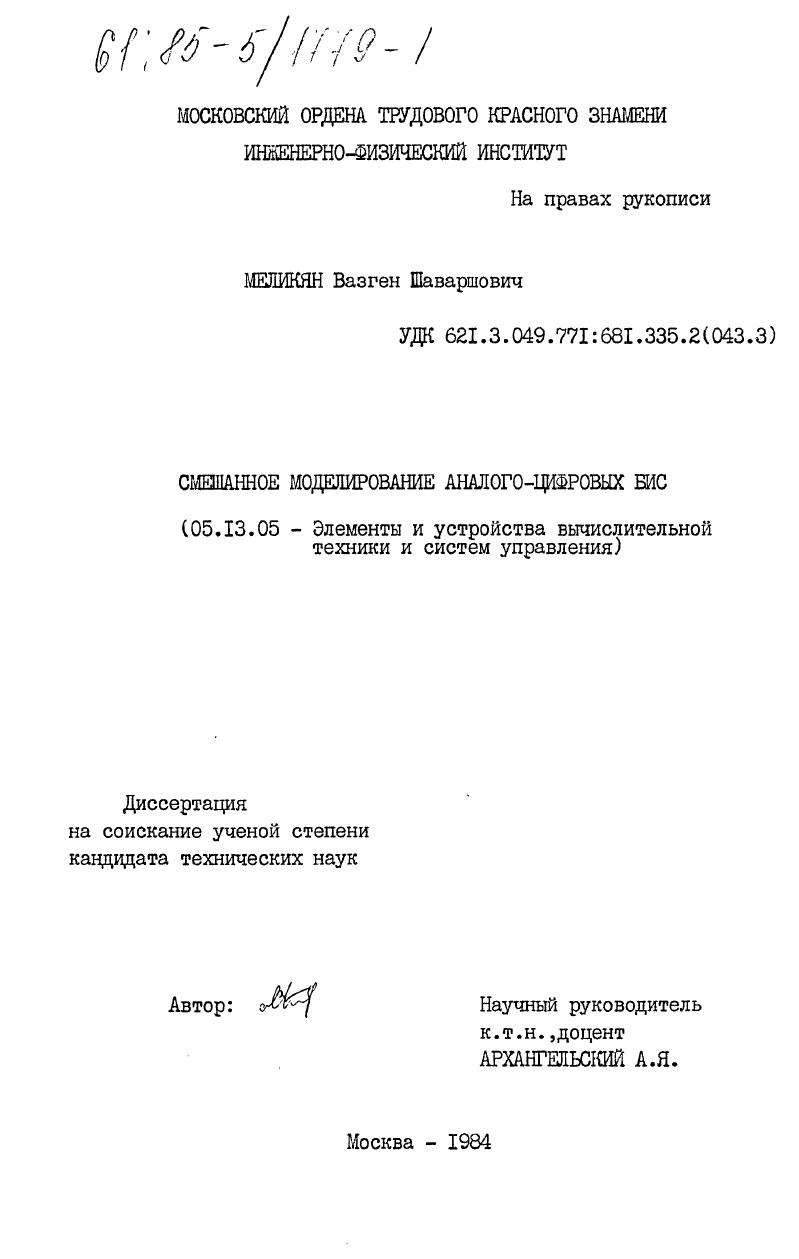

Смешанное моделирование аналого-цифровых БИС

• Автор: Меликян, вазген Шаваршович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 237 c. : ил

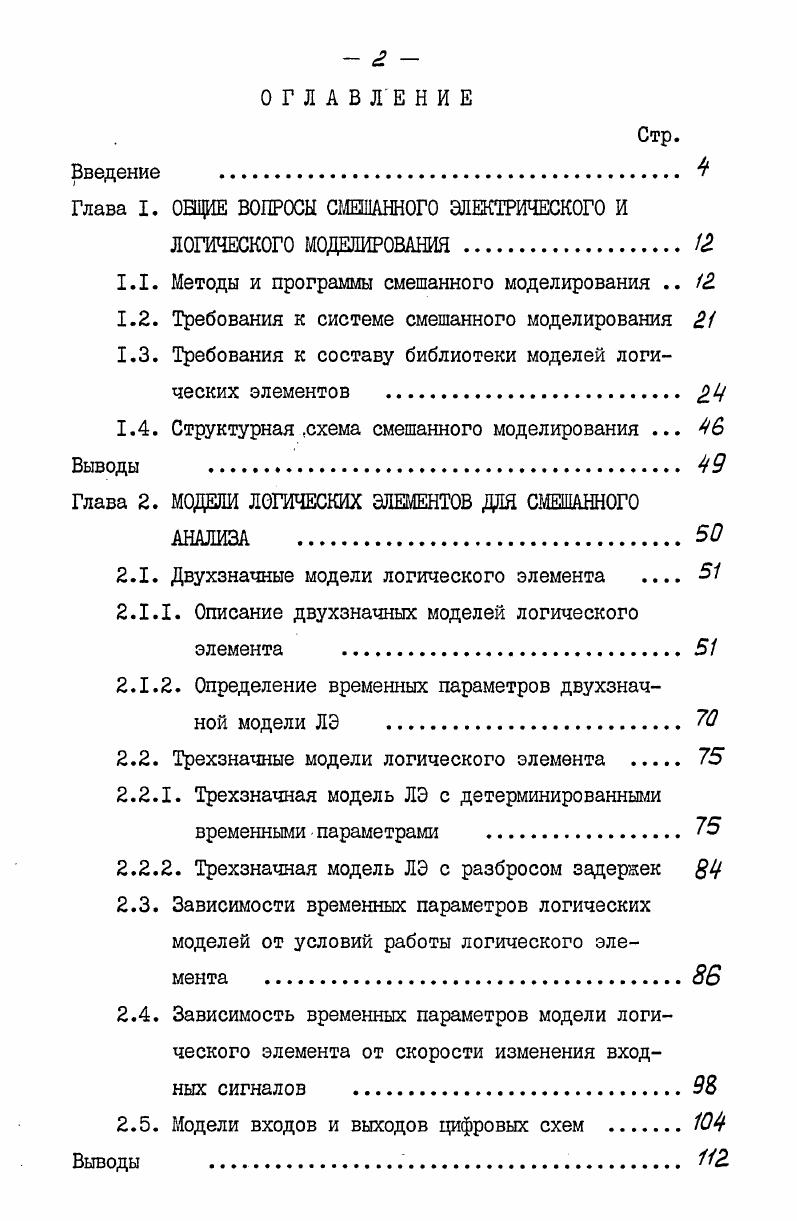

1.1. Методы и программы смешанного моделирования А

1.2. Требования к системе смешанного моделирования 2.

1.3. Требования к составу библиотеки моделей логических элементов . 2.

1.4. Структурная .схема смешанного моделирования .

Выводы .

Глава 2. МОДЕЛИ ЛОГИЧЕСКИХ ЭЛЕМЕНТОВ ДЛЯ СМЕШАННОГО

АНАЛИЗА

2.1. Двухзначные модели логического элемента

2.1.1. Описание двухзначных моделей логического элемента

2.1.2. Определение временных параметров двухзначной модели ЛЭ .

2.2. Трехзначные модели логического элемента .

2.2.1. Трехзначная модель ЛЭ с детерминированными временными параметрами
2.2.2. Трехзначная модель ЛЭ с разбросом задержек
2.3. Зависимости временных параметров логических моделей от условий работы логического элемента .
2.4. Зависимость временных параметров модели логического элемента от скорости изменения входных сигналов .
2.5. Модели входов и выходов цифровых схем .
Выводы . 2.
Глава 3. СМЕШАННОЕ ЛОГИЧЕСКОЕ И ЭЛЕКТРИЧЕСКОЕ МОДЕЛИРОВАНИЕ
3.1. Алгоритмы смешанного моделирования .
3.2. Алгоритмы моделирования переходных процессов и статического режима цифровых фрагментов
АЦ БИС
3.3. Алгоритмы предварительного преобразования логических схем
3.4. Построение логических моделей цифровых интегральных схем .
Выводы .
Глава 4. МОДЕЛИРОВАНИЕ СХЕМ ДИСКРЕТНОЙ ОБРАБОТКИ
АНАЛОГОВЫХ СИГНАЛОВ
4.1. Дискретное смешанное моделирование .
4.2. Интегральные модели схем на коммутируемых конденсаторах .
4.3. Повышение точности интегральных моделей
Выводы .
Глава 5. ПРОГРАММА СМЕШАННОГО МОДЕЛИРОВАНИЯ
5.1. Язык описания схем .
5.2. Режимы моделирования АЦ БИС
5.3. Моделирование аналогоцифровых и цифровых
схем
Выводы
Заключение
Литература


Поэтому необходимо найти компромиссное решение, в какойто мере соответствующее одновременно всем отмеченным требованиям. Как будет показа
но в 1. ЛЭ, в которую входят модели разной сложности, точности и универсальности. В зависимости от конкретной моделируемой схемы и решаемых аадач анализа, можно использовать одну из этих моделей ЛЭ. I. При информационном согласовании электрических и логических моделей, кроме преобразований напряжения в логический сигнал и наоборот, необходимо также отразить реальные ВАХ в точках соединения моделей разных уровней, а также реальные токи, протекающие через эти узлы. Такая организация информационного согласования позволит повысить адекватность моделирования. Необходимо обеспечить моделирование АЦ ШС, реализованных на разных базисах элементов. Поэтому желательно иметь единые модели ВАХ элементов для разных базисов. Модели реальных ВАХ должны быть простые. Информационное согласование электрических и логических моделей надо организовать таким образом, чтобы избежать разрывности функций в узлах соединения этих моделей. В противном случае время на моделирование затянется. При временном согласовании моделей логического и электрического уровней необходимо по мере возможностей обеспечить независимость шагов моделирования алгоритмов электрического и логического анализа. Дело в том, что в каждом из этих видов анализа возможны достаточно большие шаги моделирования соответственно при медленных изменениях потенциалов в узлах аналогового блока и при отсутствии переключений в цифровом блоке.
