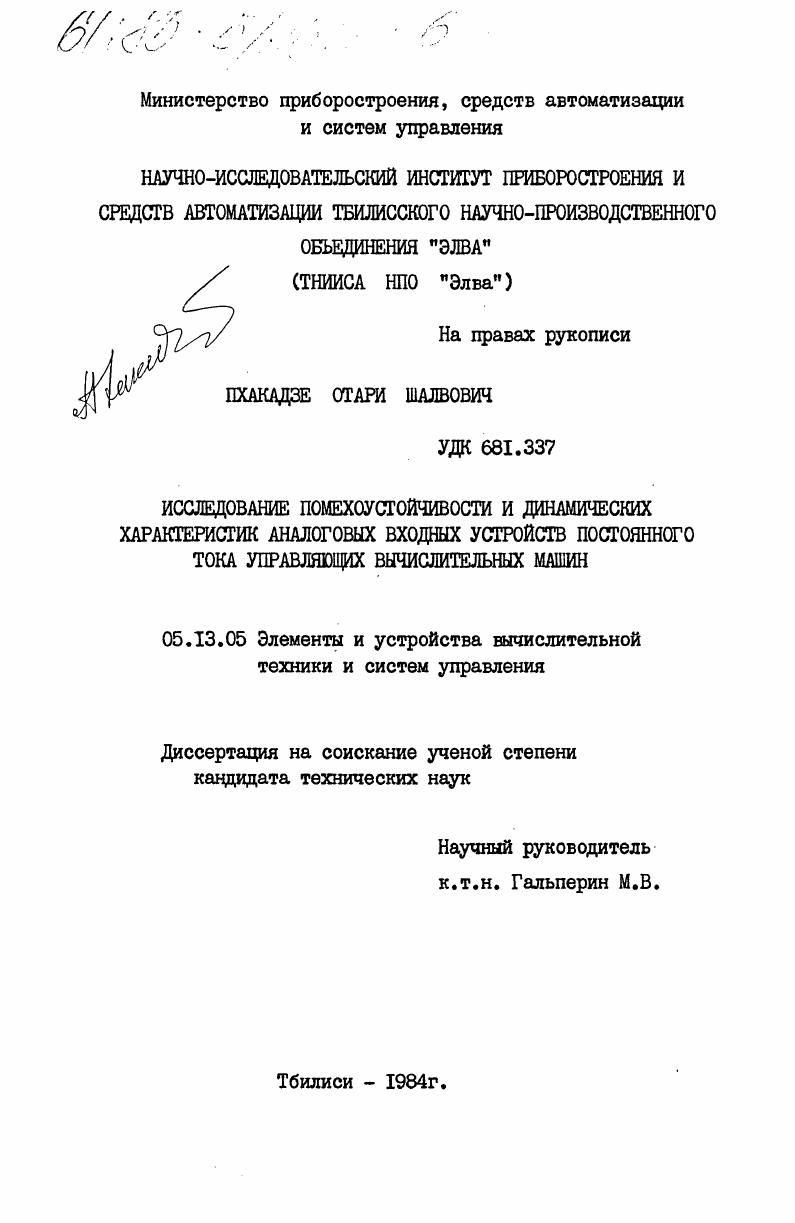

Исследование помехоустойчивости и динамических характеристик аналогов входных устройств постоянного тока управляющих вычислительных машин

• Автор: Пхакадзе, отари Шалвович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Тбилиси
• Количество страниц: 155 c. : ил

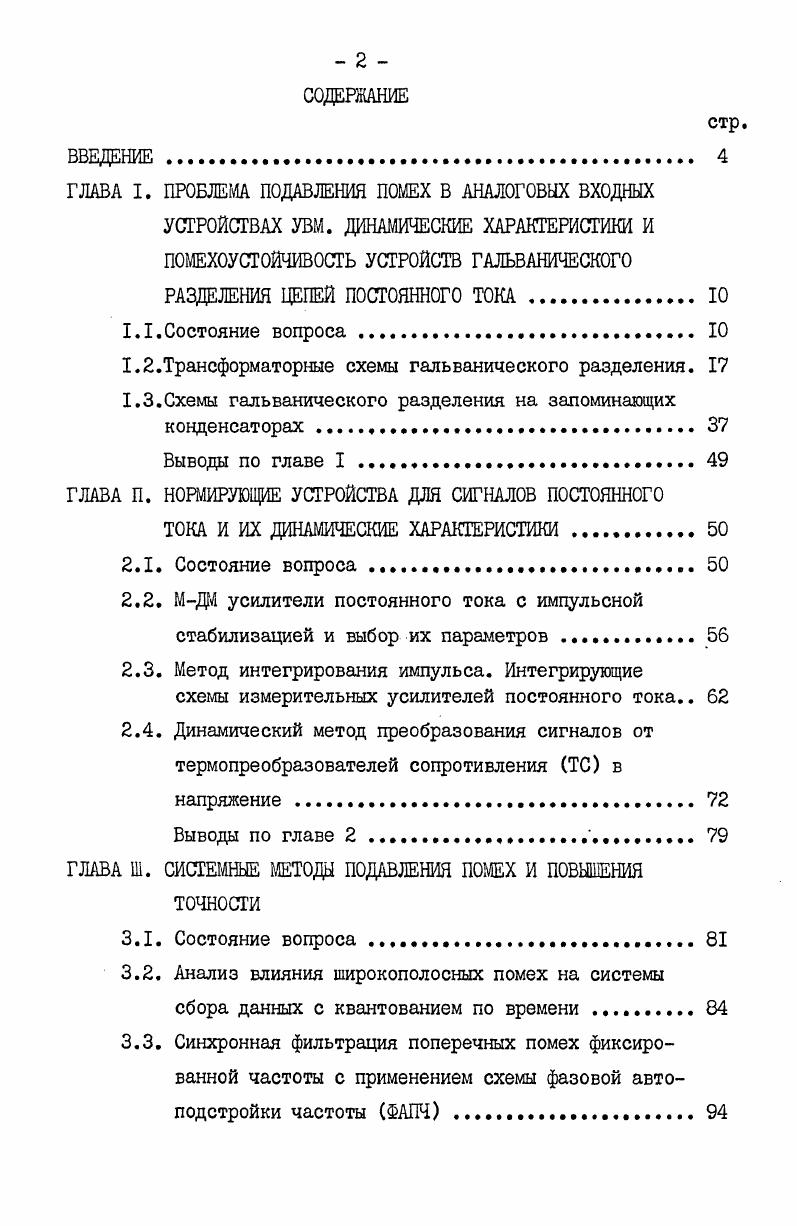

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА I. ПРОБЛЕМ ПОДАВЛЕНИЯ ПОМЕХ В АНАЛОГОВЫХ ВХОДНЫХ УСТРОЙСТВАХ УВМ. ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПОМЕХОУСТОЙЧИВОСТЬ УСТРОЙСТВ ГАЛЬВАНИЧЕСКОГО РАЗДЕЛЕНИЯ ЦЕПЕЙ ПОСТОЯННОГО ТОКА.

1.1.Состояние вопроса.. Ю

1.2.Трансформаторные схемы гальванического разделения.

1.3.Схемы гальванического разделения на запоминающих конденсаторах

Выводы по главе I. .

ГЛАВА П. НОРМИРУЮЩИЕ УСТРОЙСТВА ДЛЯ СИГНАЛОВ ПОСТОЯННОГО

ТОКА И ИХ ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

2.1. Состояние вопроса.

2.2. МДМ усилители постоянного тока с импульсной стабилизацией и выбор их параметров .
2.3. Метод интегрирования импульса. Интегрирующие
схемы измерительных усилителей постоянного тока
2.4. Динамический метод преобразования сигналов от термопреобразователей сопротивления ТС в
напряжение .
Выводы по главе 2
ГЛАВА 1. СИСТЕМНЫЕ МЕТОДЫ ПОДАВЛЕНИЯ ПОМЕХ И ПОВЫШЕНИЯ ТОЧНОСТИ
3.1. Состояние вопроса
3.2. Анализ влияния широкополосных помех на системы сбора данных с квантованием по времени
3.3. Синхронная фильтрация поперечных помех фиксированной частоты с применением схемы фазовой автоподстройки частоты ФАПЧ
стр.

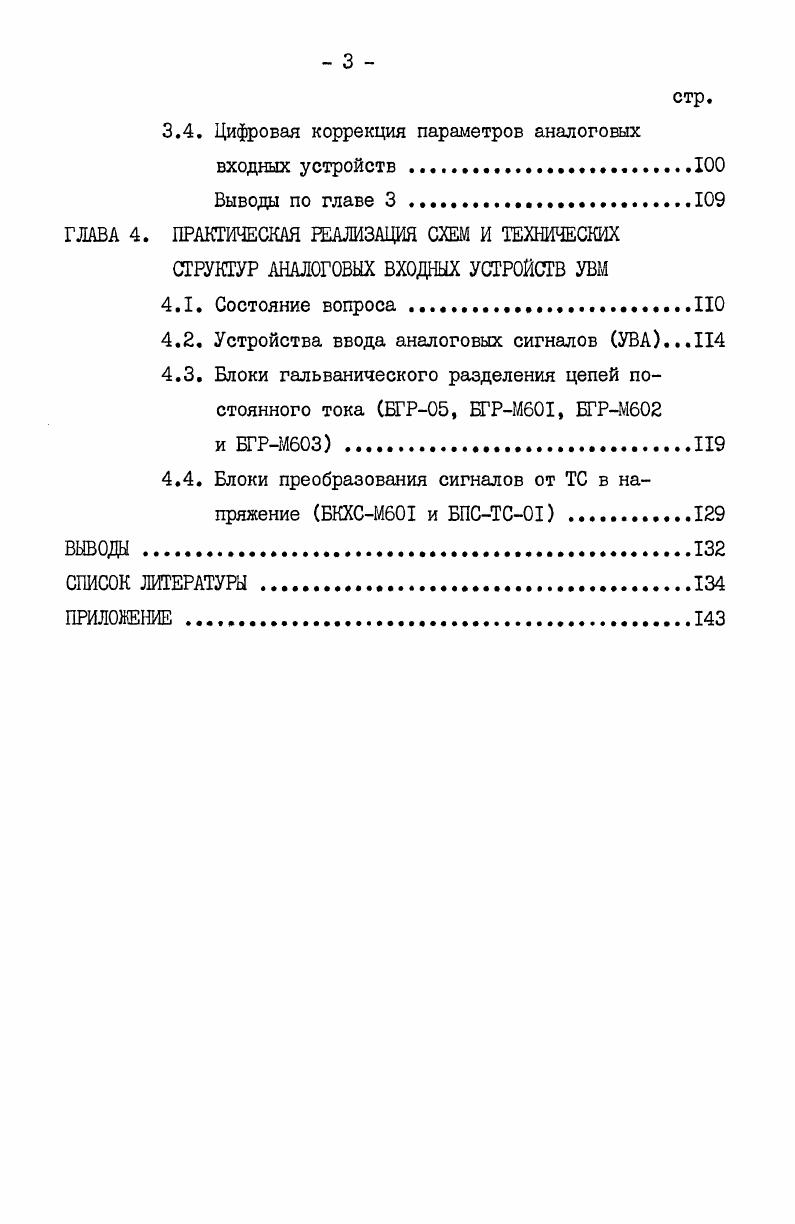

3.4. Цифровая коррекция параметров аналоговых
входных устройств
Выводы по главе 3
ГЛАВА 4. ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ СХЕМ И ТЕХНИЧЕСКИХ СТРУКТУР АНАЛОГОВЫХ ВХОДНЫХ УСТРОЙСТВ УВМ
4.Т. Состояние вопроса
4.2. Устройства ввода аналоговых сигналов УВА.П
4.3. Блоки гальванического разделения цепей постоянного тока БГР, ЕГРМ, БГРМ
и ЕГРМ3 .
4.4. Блоки преобразования сигналов от ТС в напряжение БКХСМ и БПСТС .
ВЫВОда
СПИСОК ЛИТЕРАТУРЫ


Исследован метод демодуляции с интегрированием импульса, предложенный автором в работе [ы] , и рассмотрены нормирующие преобразователи, построенные на его основе. Предложен и исследован динамический метод преобразования сигналов от датчиков термопреобразователей сопротивления. В третьей главе предлагаются и исследуются системные методы подавления помех. В результате на выходе системы возникают биения с разностными частотами, значительно меньшими чем частота квантования, которые оказываются в полосе прозрачности последующих звеньев систем и потому вносят существенные погрешности. Проблема определения условий возникновения биений не получила до сих пор удовлетворительного решения /I, /. В данной главе работы исследованы воздействия широкополосных помех и сигналов на системы сбора данных с квантованием по времени, выявлены необходимые условия возникновения биений, как при детерминированных, так и при случайных помехах. На этой основе выработаны практические рекомендации по системным методам подавления помех, в частности предложено использовать схемы фазовой автоподстройки частоты (ФАПЧ) в М-ДМ системах, работающих по методу синхронной фильтрации. Далее в данной главе рассматриваются системные методы повышения точности, основанные на применении цифровой коррекции параметров ДВУ. Предложены соответствующие практические структуры и алгоритмы работы. В теоретических исследованиях в главах I * 3 используется математический аппарат преобразования Лапласа [] и теория импульсных систем [9 _/ . В четвертой главе рассмотрены схемы и технические структуры, основанные на материалах предыдущих глав и внедренные в народное хозяйство. ПРОБЛЕМА ПОДАВЛЕНИЯ ПОМЕХ В АНАЛОГОВЫХ ВХОДНЫХ УСТРОЙСТВАХ УВМ. На рис. АВУ), в измерительных цепях которой имеется синфазная (или продольная) помеха 1^сп & * з] , а на рис. В данной работе не будут рассматриваться хорошо освещенные в литературе /з * б] методы защиты от проникновения внешних наводок в схему или подавления генерации помех в отдельных частях схемы (например» уменьшение пульсаций источников питания или шумов отдельных каскадов), а рассматриваются лишь ситуации, показанные на рис. При анализе схемы без нарушении общности принято, что полное выходное сопротивление датчиков, а также их паразитные емкости и взаимоиндуктивнос-ти относительно окружающих измерительные цепи устройства учтены в величинах ^ох ^ Псп. Напряжение Псп обычно возникает из-за наличия разности потенциалов между точками заземления источника сигнала (датчика) и самого аналогового входного устройства. Рис. Синсразной помеоси на и? Рис. Знви валентная су в/а а воуувйе. U*cn9 содержащим как постоянную, так и переменную составляющие [i + з7. Дифференциальная Сили поперечная) помеха, которая прикладывается последовательно с входным сигналом, возникает главным образом за счет ассиметрии входных цепей, измерительных каналов АВУ и линий связи между источником сигнала и АВУ, благодаря которой происходит переход синфазной помехи в дифференциальную. Механизм такого перехода показан на схеме рис. Даже если полные входные сопротивления измерительной цепи и сопротивления линии связи идеально сбалансированы, наличие гальванических и емкостных утечек между входами системы и нулевой шиной приводит к тому, что ^qxi^Zqxа, а утечки в линии связи создают в ней разбаланс и 2^. II LJ. Как правило, 2? I.I. I) и (1. Так как Ыдп приложено ко входу измерительной цепи АВУ аналогично входному сигналу, то основной проблемой, связанной с подавлением помех, является ослабление напряжения Ысп до его перехода в U
