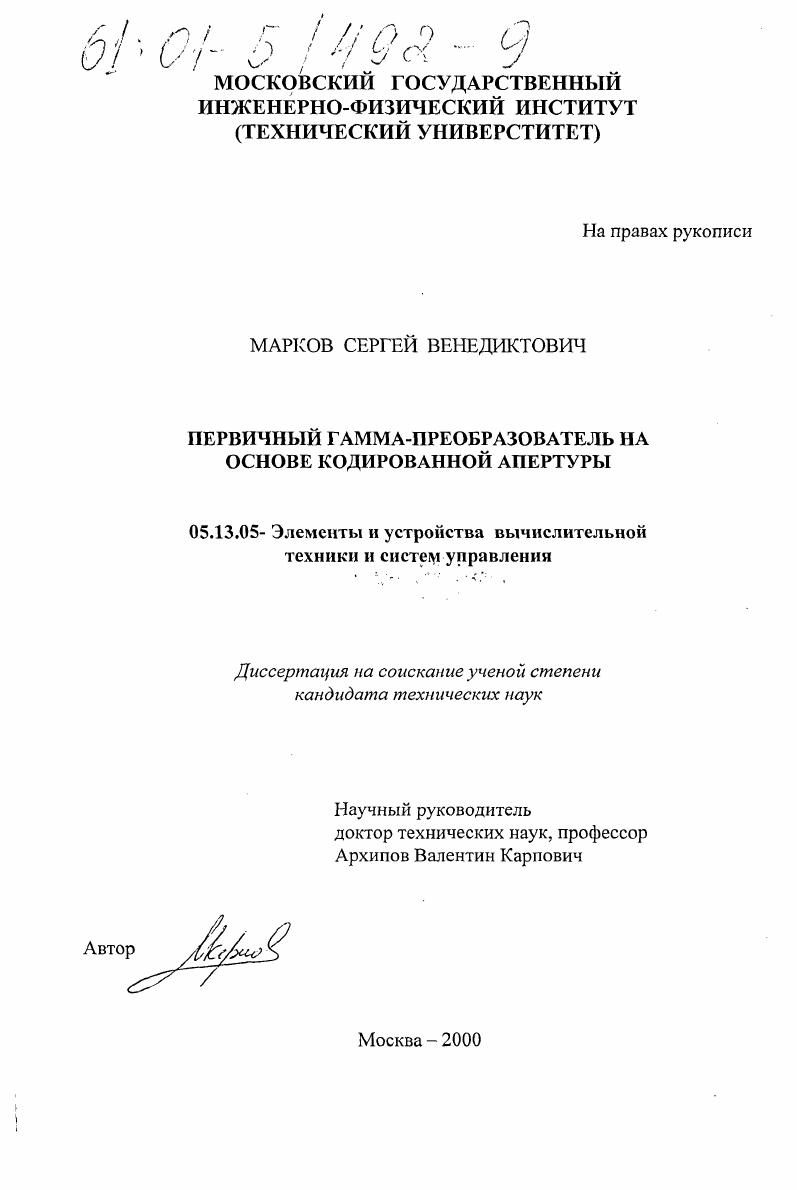

Первичный гамма-преобразователь на основе кодированной апертуры

• Автор: Марков, Сергей Венедиктович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 123 с.

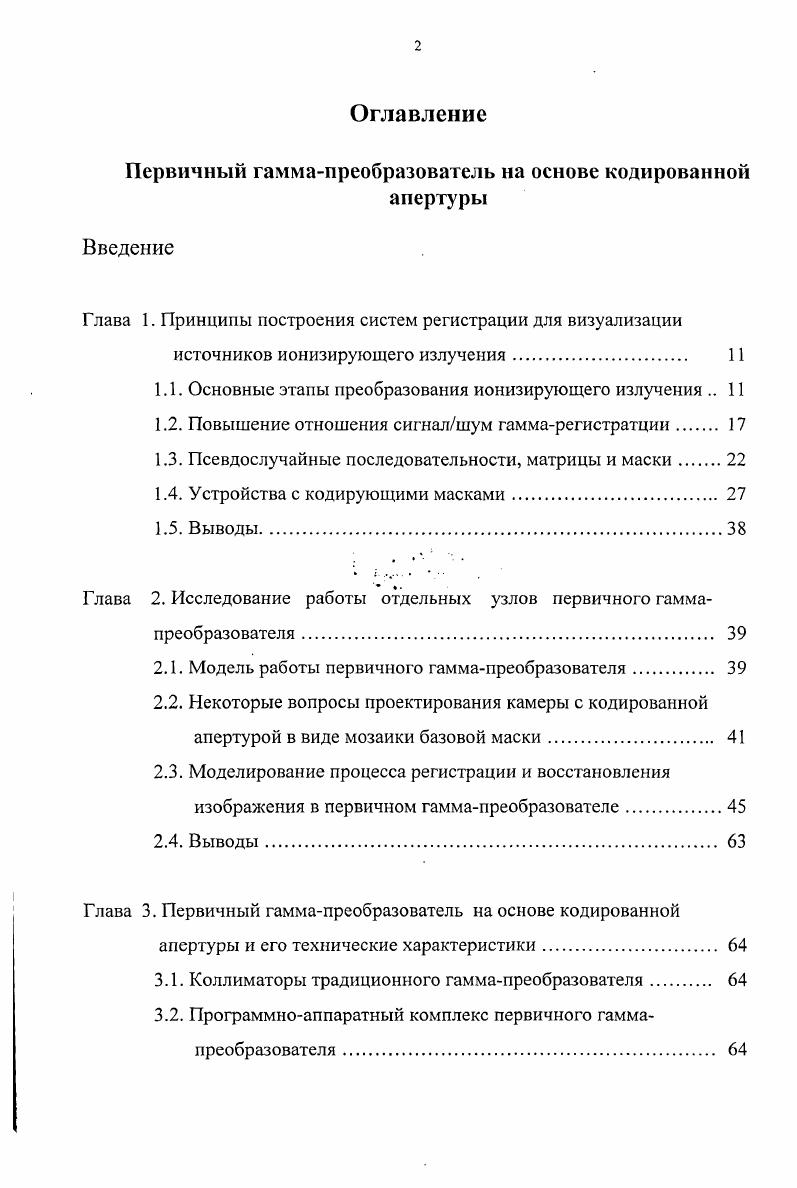

1.1. Основные этапы преобразования ионизирующего излучения

1.2. Повышение отношения сигналшум гаммарегистратции

1.3. Псевдослучайные последовательности, матрицы и маски

1.4. Устройства с кодирующими масками.

1.5. Выводы

Глава 2. Исследование работы отдельных узлов первичного гамма

преобразователя

2.1. Модель работы первичного гаммапреобразователя.

2.2. Некоторые вопросы проектирования камеры с кодированной апертурой в виде мозаики базовой маски
2.3. Моделирование процесса регистрации и восстановления изображения в первичном гаммапреобразователе

2.4. Выводы.

Глава 3. Первичный гаммапреобразователь на основе кодированной
апертуры и его технические характеристики.
3.1. Коллиматоры традиционного гаммапреобразователя
3.2. Программноаппаратный комплекс первичного гаммапреобразователя

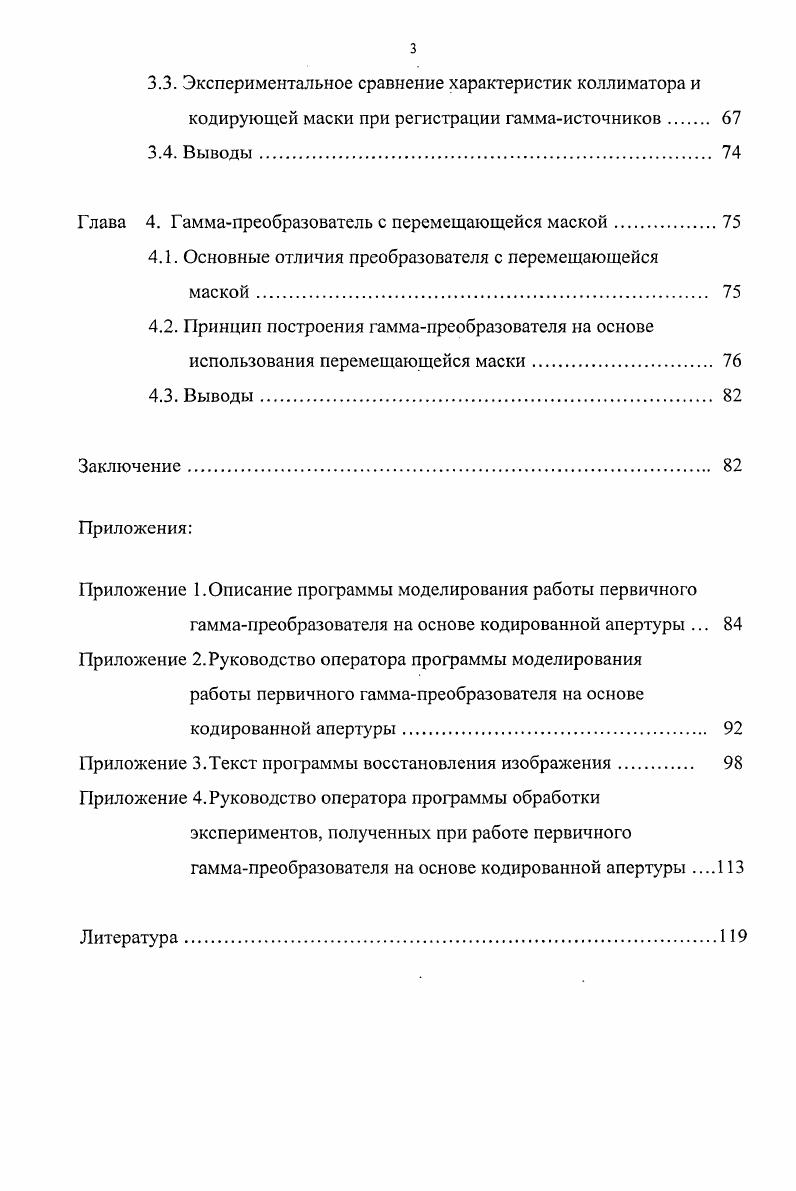

3.3. Экспериментальное сравнение характеристик коллиматора и кодирующей маски при регистрации гаммаисточников
3.4. Выводы.
Глава 4. Гаммапреобразователь с перемещающейся маской.
4.1. Основные отличия преобразователя с перемещающейся маской
4.2. Принцип построения гаммапреобразователя на основе использования перемещающейся маски
4.3. Выводы.
Заключение
Приложения
Приложение 1. Описание программы моделирования работы первичного
гаммапреобразователя на основе кодированной апертуры . Приложение 2.Руководство оператора программы моделирования работы первичного гаммапреобразователя на основе
кодированной апертуры
Приложение 3.Текст программы восстановления изображения.
Приложение 4. Руководство оператора программы обработки
экспериментов, полученных при работе первичного гаммапреобразователя на основе кодированной апертуры
Литература


Кроме того, большие размеры зеркал не позволяют создавать устройства для проведения лабораторных исследований. Поэтому системы на основе отражательной оптики используются в основном для получения изображений рентгеновских источников, излучающих фотоны с энергиями менее КэВ . Другой путь построения систем регистрации изображений источников ионизирующего излучения основан на применении коллимационной техники. Упрощенная структурная схема, поясняющая общие принципы построения систем, фокусирующих ионизирующее излучение посредством коллиматора, показана на рис. Отверстие в коллиматоре может быть как круглым, так и квадратным. Для наглядности иллюстрации поля зрения элементарного источника, разрешающего элемента и других характеристик в рассматриваемой схеме имеют квадратные контуры. Под элементарным источником излучающим пикселем будем подразумевать излучающую область, которая видна через отверстие точечным детектором см. Разрешаемый элемент разрешаемый пиксель определим как область в плоскости источника поз. Разрешающим элементом позиционночувствительного детектора ПЧД будем считать отдельный чувствительный элемент или его часть поз. Поле зрения устройства определим как область в плоскости источников IV, видимую всеми разрешающими элементами ПЧД. Разрешающую способность пространственное разрешение устройства определим с помощью критерия Рэлея . Реальное изображение источника представляет собой пятно с переменной яркостью, падающей от центра к границе. По критерию Рэлея два точечных источника будут разрешимы до тех пор, пока центр одного пятна не пересечет границ другого.
